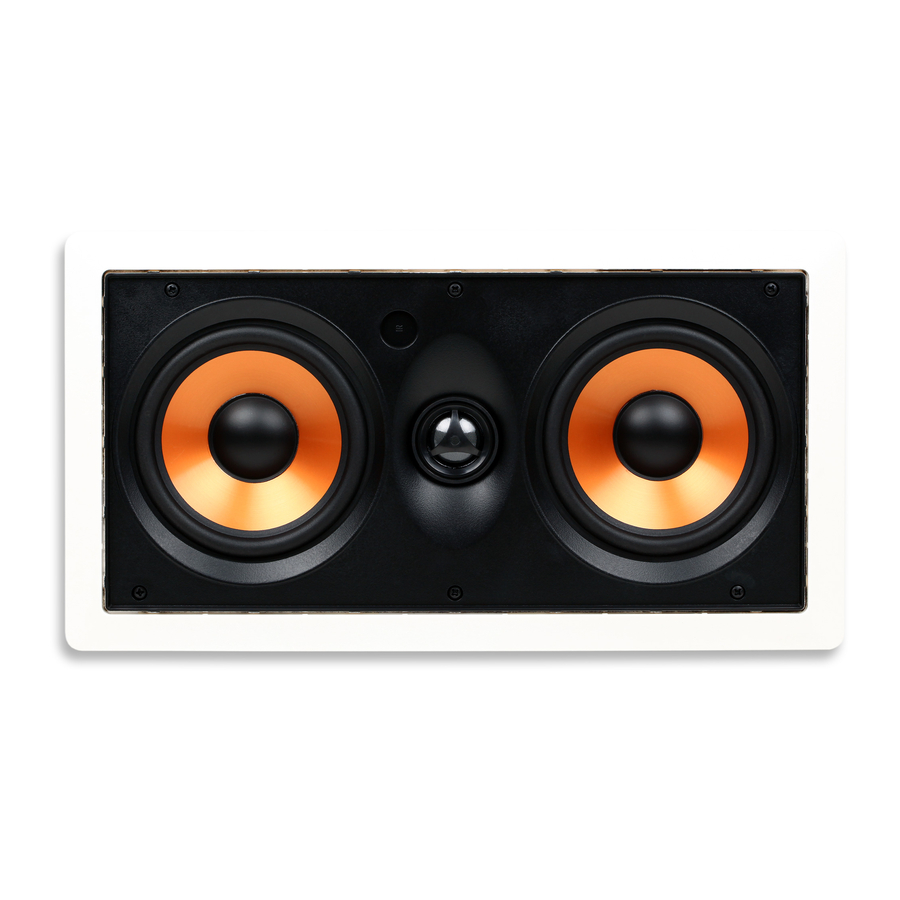

Micca M-CS - Ръководство за двулентов вграден в стена говорител 5.25”

Инструменти за монтаж

Правилният монтаж гарантира оптимална работа на M-CS.
Ще са необходими следните инструменти за монтаж:

1. Трион за гипсокартон
2. Отвертка, кръстата глава
3. Маскираща лента – 1.8 до 2.0 инча
4. Молив
5. Нивелир с балон или лазер
6. Ролетка
7. Търсач на греди

Място за монтаж

Когато избирате къде да монтирате говорителите M-CS, уверете се, че на това място няма електрически кабели, въздуховоди, водопровод, газови тръби или други комуникации. M-CS може да се монтира във всяка ориентация, за да осигури правилно покритие на позицията на слушателя. Въпреки че най-често се монтира в стена, може да се монтира и в таван. Имайте предвид следното, когато решавате къде да монтирате M-CS:

• Ориентация – M-CS трябва да се монтира хоризонтално като централен канал или вертикално като предни или съраунд говорители.
• Разстояние – Когато се използват като предни или съраунд говорители, разстоянието между чифт M-CS трябва да бъде по-късо от разстоянието от говорителите до слушателя.
• Височина – Позицията на предния говорител трябва да бъде с центъра на M-CS на нивото на ушите на слушателя, когато е седнал. Позицията на централния говорител може да бъде над или под телевизора/дисплея, което е по-близо до нивото на ушите в седнало положение. Съраунд местоположенията трябва да бъдат точно над нивото на ушите в седнало положение. Ако съраунд местоположението е много близо до слушателя, височината на монтаж може да бъде до 3 фута над нивото на ушите в седнало положение, за да компенсира.
• Насочване на пищялката – Пищялката трябва да бъде насочена към слушателя за всички места на монтаж.

Подготовка за монтаж

M-CS изисква размер на изреза, както е посочено в раздела със спецификации. Необходими са допълнителни ¾" във всички посоки зад стената за закрепване. Съвременното строителство на жилища обикновено използва стенни греди, разположени на 16" центрове, осигуряващи приблизително 14 ⅜" между гредите.

Използвайте търсач на греди, за да откриете греди в стената, включително хоризонтални скоби, които могат да попречат на височината на монтаж.

Използвайте предоставения шаблон и молив, за да маркирате позицията, където ще бъде направен изрезът. Използвайте нивелир с балон или лазер, за да сте сигурни, че шаблонът е прав. Изрежете малък квадратен отвор на маркираното място, за да проверите отново дали няма препятствия зад стената.

Използвайки трион за гипсокартон, направете изреза за монтаж според очертанията на шаблона. Уверете се, че режете през гипсокартона под ъгъл 90 градуса. Подрежете всички назъбени или разхлабени парчета гипсокартон. Покрийте отрязаните ръбове на гипсокартона с ленти маскираща лента, като прегънете ръбовете от двете страни на гипсокартона (Вижте Фигура 1).

Това ще предотврати откъсването на гипса в гипсокартона от вибрациите на говорителя. Не позволявайте ръба на маскиращата лента да излиза повече от ¼" извън изреза от външната страна на стената. Маскиращата лента в рамките на ¼" от изреза ще бъде скрита от рамката на говорителя.

Ако стената съдържа изолация, отстранете изолацията на изреза и приблизително 1 фут над и под него. Това осигурява достатъчен обем въздух за работа на M-CS. Закрепете всяка разхлабена изолация над изреза.

Ако стената не е изолирана, препоръчително е кухината на стената да се напълни с приблизително 2 фута изолация от фибростъкло както над, така и под изреза, започвайки от около 1 фут над и под изреза. Изолацията ще осигури затихване на говорителя и ще изолира вибрациите.

Кабел за говорители

Вградените в стената говорители трябва да бъдат свързани към усилвателя с UL rated CL2/CL3 кабел за говорители – това се изисква от строителния кодекс за повечето потребители. Избягвайте да инсталирате кабел за говорители успоредно на домашното AC окабеляване, за да избегнете потенциален шум. Добре е кабелът за говорители да пресича AC окабеляването под прав ъгъл, обаче.

Препоръчително е професионален или лицензиран електротехник да извърши инсталирането на кабела за говорители, ако не се чувствате удобно със задачата.

Габаритът или дебелината на кабела за говорители може да повлияе на работата на M-CS. Винаги избирайте CL2/CL3 rated кабел за говорители, вграден в стената, с подходящ габарит, за да предотвратите прекомерно съпротивление на кабела за говорители. Използването на кабел за говорители с недостатъчен размер може да доведе до загуба на сила на звука, детайли и динамичен обхват. Моля, изберете кабел за говорители за M-CS въз основа на следните минимални препоръки:

• 50' или по-малко - 16 Gauge 2 Conductor CL2/CL3
• 50' - 80' - 14 Gauge 2 Conductor CL2/CL3
• 80'-120' - 12 Gauge 2 Conductor CL2/CL3
• 120'-200' - 10 Gauge 2 Conductor CL2/CL3

Изходните клеми за говорители на усилвателя обикновено са цветно кодирани с черно за отрицателно (-) и червено за положително (+). По същия начин, M-CS има клеми за кабел за говорители с черно и червено цветово кодиране. Когато свързвате кабел за говорители, уверете се, че положителната клема на усилвателя е свързана към положителната клема на MCS. И по същия начин, отрицателната клема на усилвателя трябва да бъде свързана към отрицателната клема на M-CS. Кабелите за говорители обикновено използват поне един от няколко възможни метода, за да помогнат за поддържане на правилния поляритет, включително цветно кодирана изолация или проводящи нишки или отпечатване на текст и символи по едната страна на изолацията на проводника.

Премахване на решетката

M-CS има 6 монтажни щифта на гърба, които се въртят. Докато гледате гърба на говорителя, завъртете щифтовете напълно обратно на часовниковата стрелка, така че да стърчат навън от рамката на говорителя. Плъзнете всеки щифт към предната част на говорителя и когато винтът на щифта влезе в контакт с решетката, натиснете леко, така че решетката да се отдели от говорителя.

Решетката се държи на място чрез контактно налягане. Внимавайте, когато премахвате и преинсталирате решетката, за да не я деформирате поради прекомерна сила.

Монтиране на говорителя

Докато гледате гърба на M-CS, завъртете щифтовете напълно по посока на часовниковата стрелка, така че да са вътре в рамката на говорителя (Вижте Фигура 2). Ако щифтът не остане завъртян, затегнете винта му, докато не остане завъртян – не затягайте прекалено много.

Поставете говорителя в изреза на стената. Един по един разхлабете всеки от шестте винта, докато щифтовете могат да се въртят свободно. След това затегнете всеки винт по посока на часовниковата стрелка, докато щифтовете притиснат здраво към вътрешната повърхност на стената. Говорителят трябва само да бъде правилно подравнен и здраво закрепен към стената – не затягайте прекалено много, за да счупите щифтовете или да повредите стената.

Боядисване на рамката и решетката

Предоставеният шаблон може да се използва като щит за боядисване, когато е подрязан. Внимателно подрежете по вътрешната линия и поставете щита за боядисване вътре в рамката на говорителя с премахната решетка. Сега рамката може да бъде боядисана, за да съответства на повърхността на стената. Използвайте подходящ грунд за боядисване върху пластмаса.

Трябва да се боядисва само предната част на решетката, боядисването отстрани ще затрудни инсталирането на решетката върху рамката на говорителя. Внимавайте да не запушите нито една от перфорациите на решетката, тъй като това може да повлияе на работата на говорителя, като ограничи въздушния поток.

Насочване на пищялката

Работата на говорителя е оптимална, когато е насочен към слушателя. Тъй като е непрактично да се инсталират вградени в стената говорители под ъгъл, е достатъчно да се насочи само пищялката, тъй като тя възпроизвежда най-чувствителните към посоката аудио честоти. Поради тази причина M-CS е изграден с пищялка, която може да бъде насочена към зоната за слушане.

За да насочите пищялката, внимателно натиснете върху кръглия й външен ръб. Избягвайте да докосвате куполната диафрагма или дифузьора. Помага да слушате позната музика със силен централен образ, като например вокали, докато насочвате пищялката. Когато пищялките са правилно насочени, централният образ трябва да бъде кохерентен и стабилен от позицията за слушане.

Инсталиране на решетката

Решетката на говорителя се държи на място в монтажния канал чрез триене. Започнете, като натиснете решетката на говорителя в канала на едно място и след това обиколете говорителя, като натискате повече от ръба на решетката на място, докато решетката не бъде напълно поставена.

В повечето инсталации естественото триене между решетката и монтажния канал е достатъчно, за да задържи решетката здраво. Ако е необходимо допълнително триене, използвайте сегментите от черен лепкав материал, който се доставя с говорителя. Разгънете лепкавия материал от защитната му хартия и го натиснете в монтажния канал на говорителя. Поставете лепкавия материал равномерно около говорителя. Завършете, като натиснете решетката, както е описано по-горе.

Премахване на говорителя

M-CS може лесно да бъде премахнат, ако някога стане необходимо. Премахнете решетката с помощта на малък инструмент за закачане, наличен от магазините за хардуер и авточасти. Разхлабете четирите винта, докато щифтовете се освободят от тавана и се приберат обратно в рамката на говорителя. Издърпайте M-CS от стената и изключете кабела на говорителя. Сега говорителят може лесно да бъде заменен или обслужен.

Спецификации на M-CS

• Басов говорител: Двоен магнитно екраниран 5.25" полипропиленов конус, запълнен със слюда, с бутилов гумен обкръжение
• Пищялка: 1" въртящ се копринен купол, охлаждан с ферофлуид
• Кросоувър: 12dB/Октава с компенсационна мрежа
• Честотна характеристика: 60Hz-20kHz
• Импеданс: 8 Ohms
• Чувствителност: 90dB 1W/1M
• Мощност: 120 Watts (Всеки)
• Външен размер: 15.4" (Ш) x 8.3" (В)
• Размер на изреза: 13.8" (Ш) x 6.7" (В)
• Дълбочина на монтаж: 3.1"
