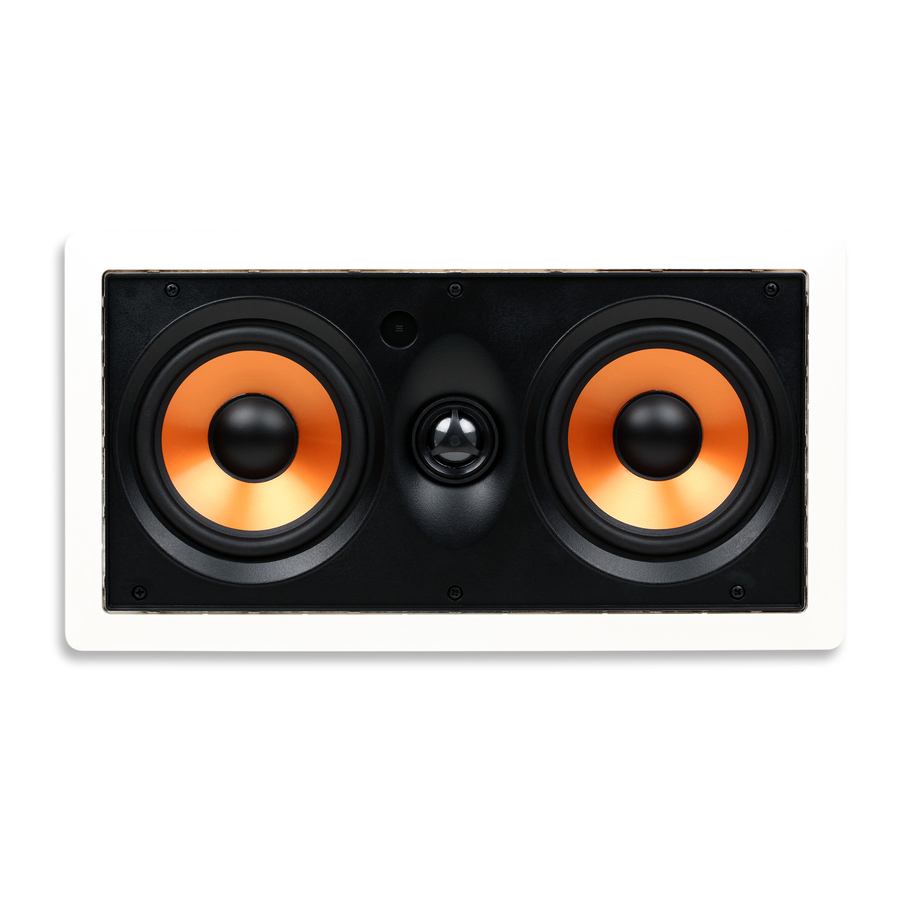

Micca M-CS - Manuali i Altoparlantit të Dyfishtë 5.25” 2-Way In-Wall

Mjetet e Instalimit

Një instalim i duhur siguron performancë optimale nga M-CS.
Do të nevojiten mjetet e mëposhtme të instalimit:

1. Sharrë gipsi
2. Shurubëse, kokë Phillips
3. Shirit maskimi – 1.8 deri në 2.0 inç
4. Laps
5. Nivel flluske ose lazer
6. Metër shirit
7. Gjetës i trarëve

Vendndodhja e Montimit

Kur zgjidhni se ku të montoni altoparlantët M-CS, sigurohuni që të mos ketë tela elektrikë, kanale, hidraulikë, tuba gazi ose ndonjë shërbim tjetër që kalon nëpër vendndodhje. M-CS mund të montohet në çdo orientim në mënyrë që të sigurojë mbulim të duhur në pozicionin e dëgjuesit. Ndërsa më shpesh montohet në mur, ai mund të montohet edhe në tavan. Mbani parasysh sa vijon ndërsa vendosni se ku të montoni M-CS:

• Orientimi – M-CS duhet të montohet horizontalisht si një altoparlant qendror, ose vertikalisht si altoparlantë të përparmë ose rrethues.
• Ndarja – Kur përdoret si altoparlantë të përparmë ose rrethues, distanca midis një palë M-CS duhet të jetë më e shkurtër se distanca nga altoparlantët te dëgjuesi.
• Lartësia – Pozicioni i altoparlantit të përparmë duhet të ketë qendrën e M-CS në nivelin e veshit të dëgjuesit kur është ulur. Pozicioni i altoparlantit qendror mund të jetë sipër ose poshtë TV/Ekranit, cilido që është më afër nivelit të veshit të ulur. Vendndodhjet rrethuese duhet të jenë pak mbi nivelin e veshit të ulur. Nëse vendndodhja rrethuese është shumë afër dëgjuesit, lartësia e montimit mund të jetë deri në 3 këmbë mbi nivelin e veshit të ulur për të kompensuar.
• Synimi i Tweeter-it – Tweeter-i duhet të synohet drejt dëgjuesit për të gjitha vendndodhjet e montimit.

Përgatitja e Montimit

M-CS kërkon një madhësi prerjeje siç tregohet në seksionin e specifikimeve. Një ¾" shtesë kërkohet në të gjitha drejtimet prapa murit për bashkim. Ndërtimi modern i shtëpive zakonisht përdor trarë muri të vendosur në qendra 16", duke siguruar afërsisht 14 ⅜" midis trarëve.

Përdorni një gjetës të trarëve për të lokalizuar trarët në mur, duke përfshirë mbajtëset horizontale që mund të ndërhyjnë në lartësinë e montimit.

Përdorni shabllonin e furnizuar dhe një laps për të shënuar pozicionin ku do të bëhet prerja. Përdorni një nivel flluske ose lazer për të ndihmuar në sigurimin që shablloni të jetë i drejtë. Pritni një vrimë të vogël katrore në vendndodhjen e shënuar për të kontrolluar dy herë që nuk ka pengesa prapa murit.

Duke përdorur një sharrë gipsi, bëni prerjen e montimit sipas skicës së shabllonit. Sigurohuni që të prisni gipsin në një kënd 90 gradë. Pritini çdo copë gipsi të dhëmbëzuar ose të lirshme. Mbuloni skajet e prera të gipsit me shirita shirit maskimi, duke palosur skajet në të dy anët e përparme dhe të pasme të gipsit (Shih Figurën 1).

Kjo do të parandalojë që gipsi në gips të shkëputet nga dridhjet e altoparlantit. Mos lejoni që skaji i shiritit maskues të dalë më shumë se ¼" përtej prerjes në sipërfaqen e jashtme të murit. Shiriti maskues brenda ¼" të prerjes do të fshihet nga korniza e altoparlantit.

Nëse muri përmban izolim, hiqni izolimin në prerje dhe afërsisht 1 këmbë sipër dhe poshtë tij. Kjo siguron vëllim të mjaftueshëm ajri që M-CS të funksionojë. Siguroni çdo izolim të lirshëm mbi prerje.

Nëse muri nuk është i izoluar, rekomandohet që zgavra e murit të mbushet me afërsisht 2 këmbë izolim me fibra qelqi si sipër ashtu edhe poshtë prerjes, duke filluar nga rreth 1 këmbë sipër dhe poshtë prerjes. Izolimi do të sigurojë amortizim për altoparlantin dhe do të izolojë dridhjet.

Tela e Altoparlantit

Altoparlantët në mur duhet të lidhen me amplifikatorin me tel altoparlanti CL2/CL3 të vlerësuar nga UL – kjo kërkohet nga kodi i ndërtimit për shumicën e konsumatorëve. Shmangni instalimin e telit të altoparlantit paralelisht me instalimet elektrike AC shtëpiake për të shmangur zhurmën e mundshme. Është në rregull që tela e altoparlantit të kryqëzojë instalimet elektrike AC në një kënd të drejtë, megjithatë.

Rekomandohet që një elektricist profesionist ose i licencuar të kryejë instalimin e telit të altoparlantit nëse nuk ndiheni rehat me detyrën.

Matësi ose trashësia e telit të altoparlantit mund të ndikojë në performancën e M-CS. Zgjidhni gjithmonë një tel altoparlanti CL2/CL3 të vlerësuar në mur me matës të përshtatshëm për të parandaluar rezistencën e tepërt të telit të altoparlantit. Përdorimi i telit të altoparlantit të vogël mund të rezultojë në humbje të volumit, detajeve dhe diapazonit dinamik. Ju lutemi zgjidhni telin e altoparlantit për M-CS bazuar në rekomandimet minimale të mëposhtme:

• 50' ose më pak - 16 Gauge 2 Përcjellës CL2/CL3
• 50' - 80' - 14 Gauge 2 Përcjellës CL2/CL3
• 80'-120' - 12 Gauge 2 Përcjellës CL2/CL3
• 120'-200' - 10 Gauge 2 Përcjellës CL2/CL3

Terminalet e daljes së altoparlantit të amplifikatorit zakonisht janë të koduara me ngjyra me të zezë për negative (-) dhe të kuqe për pozitive (+). Në mënyrë të ngjashme, M-CS ka terminale teli altoparlanti me një kodim ngjyrash të zezë dhe të kuqe. Kur lidhni telin e altoparlantit, sigurohuni që terminali pozitiv në amplifikator të jetë i lidhur me terminalin pozitiv në MCS. Dhe në mënyrë të ngjashme, terminali negativ në amplifikator duhet të lidhet me terminalin negativ në M-CS. Telat e altoparlantëve zakonisht përdorin të paktën një nga disa metoda të mundshme për të ndihmuar në ruajtjen e polaritetit të saktë, duke përfshirë izolimin ose fijet e përcjellësit të koduara me ngjyra, ose printimin e tekstit dhe simboleve përgjatë njërës anë të izolimit të telit.

Heqja e Grilës

M-CS ka 6 skeda montimi në pjesën e pasme që rrotullohen. Ndërsa shikoni pjesën e pasme të altoparlantit, rrotulloni plotësisht skedat në drejtim të kundërt të akrepave të orës, në mënyrë që ato të dalin larg nga korniza e altoparlantit. Rrëshqitni çdo skedë drejt pjesës së përparme të altoparlantit dhe kur vida e skedës të bjerë në kontakt me grilën, shtyjeni butësisht në mënyrë që grila të largohet nga altoparlanti.

Grila mbahet në vend nga presioni i kontaktit. Kini kujdes kur hiqni dhe riinstaloni grilën që të mos e shtrembëroni atë për shkak të forcës së tepërt.

Montimi i Altoparlantit

Ndërsa shikoni pjesën e pasme të M-CS, rrotulloni plotësisht skedat në drejtim të akrepave të orës, në mënyrë që ato të jenë brenda kornizës së altoparlantit (Shih Figurën 2). Nëse një skedë nuk qëndron e rrotulluar, shtrëngoni vidën e saj derisa të qëndrojë e rrotulluar – mos e shtrëngoni shumë.

Vendoseni altoparlantin në prerjen e murit. Një nga një, lironi secilën nga gjashtë vidat derisa skedat të mund të kthehen lirshëm. Më pas shtrëngoni secilën vidë në drejtim të akrepave të orës derisa skedat të shtypin fort sipërfaqen e brendshme të murit. Altoparlanti duhet vetëm të jetë i rreshtuar siç duhet dhe të mbahet i sigurt në mur – mos e shtrëngoni shumë për të thyer skedat ose për të dëmtuar murin.

Lyerja e Kornizës dhe Grilës

Shablloni i furnizuar mund të përdoret si një mburojë boje kur pritet. Priteni me kujdes përgjatë vijës së brendshme dhe vendoseni mburojën e bojës brenda kornizës së altoparlantit me grilën e hequr. Korniza tani mund të lyhet për t'iu përshtatur sipërfaqes së murit. Përdorni një abetare të përshtatshme për lyerjen mbi plastikë.

Vetëm pjesa e përparme e grilës duhet të lyhet, boja në anët do ta bëjë të vështirë instalimin e grilës në kornizën e altoparlantit. Kini kujdes që të mos bllokoni asnjë nga shpimet e grilës pasi mund të ndikojë në performancën e altoparlantit duke kufizuar rrjedhën e ajrit.

Synimi i Tweeter-it

Performanca e altoparlantit është optimale kur synohet drejt dëgjuesit. Për shkak se është jopraktike të instaloni altoparlantë në mur në një kënd, mjafton të synoni vetëm tweeter-in pasi ai riprodhon frekuencat audio më të ndjeshme drejtpërdrejt. Për këtë arsye, M-CS është ndërtuar me një tweeter që mund të synohet drejt zonës së dëgjimit.

Për të synuar tweeter-in, shtypni butësisht në buzën e tij të jashtme rrethore. Shmangni prekjen e diafragmës së kupolës ose difuzorit. Ndihmon të dëgjoni një pjesë muzikore të njohur me imazh të fortë qendror si vokale ndërsa synoni tweeter-in. Kur tweeter-at janë synuar siç duhet, imazhi qendror duhet të jetë koherent dhe i qëndrueshëm nga pozicioni i dëgjimit.

Instalimi i Grilës

Grila e altoparlantit mbahet në vend në brazdën e montimit nga fërkimi. Filloni duke shtypur grilën e altoparlantit në brazdë në një vend, dhe më pas shkoni rreth altoparlantit duke shtypur më shumë nga skaji i grilës në vend derisa grila të jetë ulur plotësisht.

Në shumicën e instalimeve, fërkimi natyral midis grilës dhe brazdës së montimit është i mjaftueshëm për ta mbajtur grilën të sigurt. Nëse nevojitet fërkim shtesë, përdorni segmentet e materialit të zi gogëz që furnizohet me altoparlantin. Zbuloni materialin gogëz nga letra e tij mbrojtëse dhe shtypeni në brazdën e montimit në altoparlant. Vendoseni materialin gogëz në mënyrë të barabartë rreth altoparlantit. Përfundoni duke shtypur në grilë siç përshkruhet më sipër.

Heqja e Altoparlantit

M-CS mund të hiqet lehtësisht nëse bëhet e nevojshme ndonjëherë. Hiqni grilën duke përdorur një mjet të vogël grepi të disponueshëm nga dyqanet e harduerit dhe pjesëve të automjeteve. Lironi katër vidat derisa skedat të lëshohen nga tavani dhe të futen përsëri në kornizën e altoparlantit. Tërhiqeni M-CS nga muri dhe shkëputni telin e altoparlantit. Altoparlanti tani mund të zëvendësohet ose servisohet lehtësisht.

Specifikimet e M-CS

• Woofer: Kon i Dyfishtë i Mbrojtur Magnetik 5.25" i Mbushur me Mika me Rreth Gome Butil
• Tweeter: Kupolë Mëndafshi Rrotulluese 1", Ftohje Ferrofluid
• Crossover: 12dB/Oktavë me Rrjet Kompensimi
• Përgjigja e Frekuencës: 60Hz-20kHz
• Impedanca: 8 Ohm
• Ndjeshmëria: 90dB 1W/1M
• Trajtimi i Energjisë: 120 Watts (Secili)
• Dimensioni i Jashtëm: 15.4" (G) x 8.3" (L)
• Dimensioni i Prerjes: 13.8" (G) x 6.7" (L)
• Thellësia e Montimit: 3.1"
