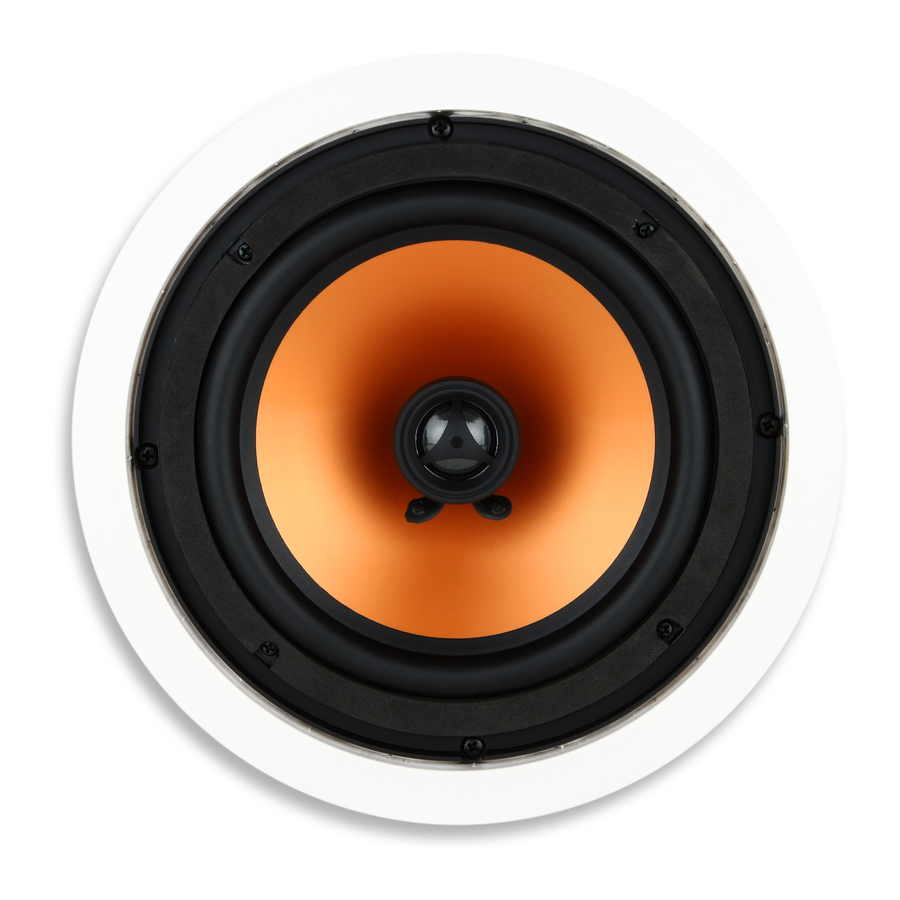

Micca M-8C/M-6C - 8” und 6,5” 2-Wege-Deckenlautsprecher Handbuch

Installationswerkzeuge

Eine fachgerechte Installation gewährleistet eine optimale Leistung der M-8C/M-6C. Die folgenden Installationswerkzeuge werden benötigt:

1. Trockenbausäge
2. Schraubendreher, Kreuzschlitz
3. Abdeckband – 1,8 bis 2,0 Zoll
4. Bleistift
5. Wasserwaage oder Laser-Nivelliergerät
6. Maßband
7. Leitungssuchgerät

Montageort

Bei der Wahl des Montageortes für die M-8C/M6C Lautsprecher stellen Sie sicher, dass sich an dieser Stelle keine elektrischen Leitungen, Lüftungsschächte, Rohrleitungen, Gasleitungen oder andere Installationen befinden. Die M8C/M-6C können in jeder Ausrichtung montiert werden, um eine optimale Abdeckung an der Hörerposition zu gewährleisten. Obwohl sie meistens in der Decke montiert werden, können sie auch in Wänden montiert werden. Beachten Sie Folgendes bei der Entscheidung, wo die M-8C/M-6C montiert werden sollen:

Trennung – Der Abstand zwischen einem Paar M8C/M-6C sollte kürzer sein als der Abstand von den Lautsprechern zum Hörer.

Höhe – Die Position der Frontlautsprecher sollte in der Wand montiert werden, wobei die Mitte der M-8C/M-Home Audio Products

6C auf Ohrhöhe des Hörers, wenn dieser sitzt. Die Position des Center-Lautsprechers sollte in der Wand über oder unter dem TV/Display liegen, je nachdem, was näher an der Sitzohr-Höhe ist. Surround-Positionen können in der Wand direkt über der Sitzohr-Höhe oder hinter und seitlich des Hörbereichs für Deckenmontage sein.

Hochtöner-Ausrichtung – Der Hochtöner sollte an allen Montageorten auf den Hörer ausgerichtet sein.

Montagevorbereitung

Die M-8C/M-6C benötigt eine Aussparungsgröße, wie im Abschnitt "Spezifikationen" aufgeführt. Zusätzlich sind ¾ Zoll in alle Richtungen hinter der Decke für die Befestigung erforderlich. Moderne Bauweisen verwenden typischerweise Wandständer oder Deckenbalken, die in Abständen von 16 Zoll angeordnet sind, was etwa 14 ⅜ Zoll zwischen den Ständern ergibt.

Verwenden Sie ein Leitungssuchgerät, um Ständer oder Deckenbalken in der Decke zu lokalisieren, einschließlich horizontaler Verstrebungen, die den Montageort beeinträchtigen könnten.

Verwenden Sie die mitgelieferte Schablone und einen Bleistift, um die Position zu markieren, an der der Ausschnitt vorgenommen werden soll. Bei der Montage an einer vertikalen Wand verwenden Sie eine Wasserwaage oder ein Laser-Nivelliergerät, um sicherzustellen, dass die Schablone gerade ist. Schneiden Sie ein kleines quadratisches Loch an der markierten Stelle, um zu überprüfen, ob sich keine Hindernisse hinter der Decke befinden.

Mit einer Trockenbausäge den Montageausschnitt gemäß der Schablonenlinie anfertigen. Achten Sie darauf, die Trockenbauwand in einem 90-Grad-Winkel zu durchtrennen. Schneiden Sie alle gezackten oder losen Trockenbaustücke ab. Bedecken Sie die Schnittkanten der Trockenbauwand mit Streifen von Abdeckband und falten Sie die Kanten auf der Vorder- und Rückseite der Trockenbauwand um (siehe Abbildung unten). Dies verhindert, dass der Gips in der Trockenbauwand durch Lautsprechervibrationen herausgeschlagen wird. Lassen Sie den Rand des Abdeckbands nicht mehr als ¼ Zoll über den Ausschnitt an der äußeren Deckenoberfläche hinausragen. Abdeckband innerhalb von ¼ Zoll des Ausschnitts wird vom Lautsprecherrahmen verdeckt.

Wenn die Decke Dämmung enthält, entfernen Sie die Dämmung am Ausschnitt und etwa 1 Fuß darum herum. Dies gewährleistet ein ausreichendes Luftvolumen für den Betrieb der M-8C/M-6C. Befestigen Sie lose Dämmung, die auf den Lautsprecher fallen könnte.

Wenn die Decke nicht isoliert ist, wird empfohlen, den Hohlraum mit etwa 2 Fuß Glasfaserisolierung um den Ausschnitt herum zu füllen, beginnend etwa 1 Fuß um den Ausschnitt. Die Dämmung sorgt für Dämpfung des Lautsprechers und isoliert Vibrationen.

Lautsprecherkabel

Deckenlautsprecher sollten mit UL-zertifiziertem CL2/CL3-Lautsprecherkabel an den Verstärker angeschlossen werden – dies ist für die meisten Verbraucher durch die Bauvorschriften vorgeschrieben. Vermeiden Sie die Verlegung von Lautsprecherkabeln parallel zur Haushalts-Wechselstromverkabelung, um potenzielle Brummgeräusche zu vermeiden. Es ist jedoch in Ordnung, wenn Lautsprecherkabel die Wechselstromverkabelung in einem rechten Winkel kreuzen.

Es wird empfohlen, die Installation des Lautsprecherkabels von einem Fachmann oder einem konzessionierten Elektriker durchführen zu lassen, wenn Sie sich bei dieser Aufgabe unsicher fühlen.

Der Querschnitt oder die Dicke des Lautsprecherkabels kann die Leistung der M-8C/M-6C beeinträchtigen. Wählen Sie immer ein CL2/CL3-zertifiziertes In-Wall-Lautsprecherkabel mit dem geeigneten Querschnitt, um übermäßigen Lautsprecherkabelwiderstand zu vermeiden. Die Verwendung von zu dünnen Lautsprecherkabeln kann zu Verlusten bei Lautstärke, Detailtreue und Dynamikbereich führen. Bitte wählen Sie das Lautsprecherkabel für die M-8C/M-6C basierend auf den folgenden Mindestempfehlungen:
50' oder weniger - 16 Gauge 2-Leiter CL2/CL3
50' - 80' - 14 Gauge 2-Leiter CL2/CL3
80'-120' - 12 Gauge 2-Leiter CL2/CL3
120'-200' - 10 Gauge 2-Leiter CL2/CL3

Die Lautsprecherausgangsklemmen des Verstärkers sind typischerweise farblich kodiert: schwarz für negativ (-) und rot für positiv (+). In ähnlicher Weise verfügt die M-8C/M-6C über Lautsprecherkabelanschlüsse mit einer schwarzen und roten Farbkodierung. Beim Anschließen des Lautsprecherkabels stellen Sie sicher, dass die positive Klemme des Verstärkers mit der positiven Klemme der M8C/M-6C verbunden ist. Und ebenso sollte die negative Klemme des Verstärkers mit der negativen Klemme der M-8C/M-6C verbunden sein. Lautsprecherkabel verwenden typischerweise mindestens eine von mehreren möglichen Methoden, um die korrekte Polarität zu gewährleisten, einschließlich farbcodierter Isolierung oder Leiterlitzen oder dem Aufdruck von Text und Symbolen entlang einer Seite der Kabelisolierung.

Entfernen des Gitters

Die M-8C/M-6C verfügt über 4 drehbare Befestigungslaschen auf der Rückseite. Wenn Sie auf die Rückseite des Lautsprechers schauen, drehen Sie die Laschen vollständig gegen den Uhrzeigersinn, sodass sie vom Lautsprecherrahmen abstehen. Schieben Sie jede Lasche zur Vorderseite des Lautsprechers, und wenn die Laschenschraube mit dem Gitter in Kontakt kommt, drücken Sie vorsichtig, damit sich das Gitter vom Lautsprecher löst.

Das Gitter wird durch Anpressdruck gehalten. Seien Sie vorsichtig beim Entfernen und Wiederanbringen des Gitters, um es nicht durch übermäßige Krafteinwirkung zu verformen.

Montage des Geräts

Wenn Sie auf die Rückseite der M-8C/M-6C schauen, drehen Sie die Laschen vollständig im Uhrzeigersinn, sodass sie sich innerhalb des Lautsprecherrahmens befinden (siehe Abbildung unten). Wenn eine Lasche nicht in der gedrehten Position bleibt, ziehen Sie die Schraube fest, bis sie sich nicht mehr bewegt – nicht zu fest anziehen.

Setzen Sie den Lautsprecher in den Decken-Ausschnitt ein. Lösen Sie nacheinander jede der vier Schrauben, bis sich die Laschen frei drehen lassen. Ziehen Sie dann jede Schraube im Uhrzeigersinn fest, bis die Laschen fest gegen die Innenfläche drücken. Der Lautsprecher muss nur richtig ausgerichtet und sicher an der Decke befestigt werden – ziehen Sie ihn nicht zu fest an, um die Laschen zu beschädigen oder die Trockenbauwand zu ruinieren.

Lackieren des Rahmens und des Gitters

Die mitgelieferte Schablone kann zugeschnitten als Farbschutz verwendet werden. Schneiden Sie vorsichtig entlang der inneren Linie und platzieren Sie den Farbschutz bei entferntem Gitter im Lautsprecherrahmen. Der Rahmen kann nun passend zur Deckenoberfläche gestrichen werden. Verwenden Sie eine geeignete Grundierung für das Lackieren von Kunststoff.

Nur die Vorderseite des Gitters sollte lackiert werden; Farbe an den Seiten erschwert die Montage des Gitters am Lautsprecherrahmen. Achten Sie darauf, keine der Gitterperforationen zu verstopfen, da dies die Lautsprecherleistung durch Einschränkung des Luftstroms beeinträchtigen könnte.

Hochtöner-Ausrichtung

Die Lautsprecherleistung ist optimal, wenn sie auf den Hörer ausgerichtet ist. Da es unpraktisch ist, Deckenlautsprecher schräg zu installieren, genügt es, nur den Hochtöner auszurichten, da er die richtungsempfindlichsten Audiofrequenzen wiedergibt. Aus diesem Grund ist die M-8C/M-6C mit einem Hochtöner ausgestattet, der auf den Hörbereich ausgerichtet werden kann.

Um den Hochtöner auszurichten, drücken Sie vorsichtig auf seinen kreisförmigen Außenrand. Vermeiden Sie es, die Kalottenmembran zu berühren. Es hilft, ein bekanntes Musikstück mit einem starken zentralen Klangbild, wie z.B. Gesang, zu hören, während der Hochtöner ausgerichtet wird. Wenn die Hochtöner richtig ausgerichtet sind, sollte das zentrale Klangbild von der Hörposition aus kohärent und stabil sein.

Anbringen des Gitters

Das Lautsprechergitter wird durch Reibung in der Montagenut gehalten. Beginnen Sie, das Lautsprechergitter an einer Stelle in die Nut zu drücken, und drücken Sie dann rings um den Lautsprecher den Gitterrand weiter ein, bis das Gitter vollständig sitzt.

In den meisten Installationen reicht die natürliche Reibung zwischen Gitter und Montagenut aus, um das Gitter sicher zu halten. Falls zusätzliche Reibung erforderlich ist, verwenden Sie die mit dem Lautsprecher gelieferten schwarzen Gummimaterialstücke. Wickeln Sie das Gummimaterial aus seinem Schutzpapier und drücken Sie es in die Montagenut des Lautsprechers. Positionieren Sie das Gummimaterial gleichmäßig um den Lautsprecher herum. Beenden Sie, indem Sie das Gitter wie oben beschrieben eindrücken.

Entfernen des Geräts

Die M-8C/M-6C kann bei Bedarf leicht entfernt werden. Entfernen Sie das Gitter mit einem kleinen Hakenwerkzeug, das in Baumärkten und Autozubehörgeschäften erhältlich ist. Lösen Sie die vier Schrauben, bis sich die Laschen von der Decke lösen und sich wieder in den Lautsprecherrahmen zurückziehen. Ziehen Sie die M-8C/M-6C aus der Decke und trennen Sie das Lautsprecherkabel. Der Lautsprecher kann nun einfach ersetzt oder gewartet werden.

Spezifikationen

M-8C Spezifikationen
Tieftöner: 8" Glimmer-gefüllte Polypropylen-Membran mit Butylkautschuk-Sicke
Hochtöner: 1" schwenkbare Seidenkalotte, ferrofluid-gekühlt
Frequenzweiche: 6dB/Oktave
Frequenzgang: 40Hz-20kHz
Impedanz: 8 Ohm
Empfindlichkeit: 90dB 1W/1M
Belastbarkeit: 100 Watt (Jeweils)
Außenabmessung: 10,7" Durchmesser
Ausschnitts-Durchmesser: 9,4" Durchmesser
Einbautiefe: 3,5"

M-6C Spezifikationen
Tieftöner: 6,5" Glimmer-gefüllte Polypropylen-Membran mit Butylkautschuk-Sicke
Hochtöner: 1" schwenkbare Seidenkalotte, ferrofluid-gekühlt
Frequenzweiche: 6dB/Oktave mit Zobel-Netzwerk
Frequenzgang: 50Hz-20kHz
Impedanz: 8 Ohm
Empfindlichkeit: 87dB 1W/1M
Belastbarkeit: 80 Watt (Jeweils)
Außenabmessung: 9,0" Durchmesser
Ausschnitts-Durchmesser: 7,6" Durchmesser
Einbautiefe: 3,0"
