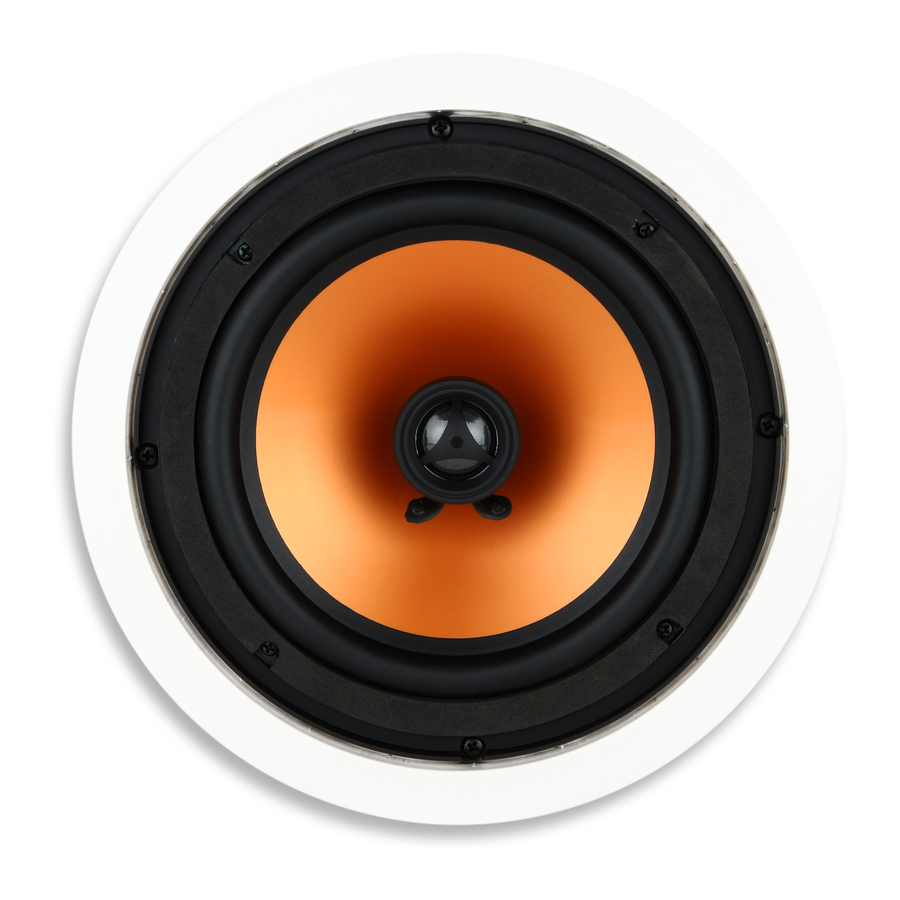

Micca M-8C/M-6C - Manual pentru difuzoare de tavan bidirecționale de 8” și 6.5”

Unelte de instalare

O instalare corectă asigură performanțe optime de la M-8C/M-6C. Vor fi necesare următoarele unelte de instalare:

1. Fierăstrău pentru gips-carton
2. Șurubelniță, cap Phillips
3. Bandă de mascare – 1.8 până la 2.0 inch
4. Creion
5. Nivelă cu bulă sau laser
6. Ruletă
7. Detector de stâlpi

Locația de montare

Când alegeți unde să montați difuzoarele M-8C/M6C, asigurați-vă că nu există fire electrice, conducte, instalații sanitare, conducte de gaz sau orice alte servicii care trec prin locație. M8C/M-6C poate fi montat în orice orientare pentru a oferi o acoperire adecvată la poziția ascultătorului. Deși cel mai adesea este montat în tavan, poate fi montat și în pereți. Țineți cont de următoarele atunci când decideți unde să montați M-8C/M-6C:

Separare – Distanța dintre o pereche de M8C/M-6C ar trebui să fie mai mică decât distanța de la difuzoare la ascultător.

Înălțime – Poziția difuzorului frontal ar trebui să fie montată în perete cu centrul M-8C/M-Home Audio Products

6C la nivelul urechii ascultătorului când este așezat. Poziția difuzorului central ar trebui să fie în perete deasupra sau sub televizor/afișaj, oricare este mai aproape de nivelul urechii așezate. Locațiile surround pot fi în perete chiar deasupra nivelului urechii așezate sau în spatele și în lateralul zonei de ascultare pentru tavan.

Direcționarea tweeter-ului – Tweeter-ul ar trebui să fie îndreptat către ascultător pentru toate locațiile de montare.

Pregătirea montării

M-8C/M-6C necesită o dimensiune de decupare așa cum este listată în secțiunea de specificații. Un supliment de ¾" este necesar în toate direcțiile în spatele tavanului pentru atașare. Construcția modernă a locuințelor utilizează de obicei stâlpi sau grinzi de perete distanțate la centre de 16", oferind aproximativ 14 ⅜" între stâlpi.

Utilizați un detector de stâlpi pentru a localiza stâlpii sau grinzile din tavan, inclusiv suporturile orizontale care pot interfera cu locația de montare.

Utilizați șablonul furnizat și un creion pentru a marca poziția unde se va face decuparea. Dacă montați pe un perete vertical, utilizați o nivelă cu bulă sau laser pentru a vă asigura că șablonul este drept. Tăiați o mică gaură pătrată în locația marcată pentru a verifica dacă nu există obstrucții în spatele tavanului.

Folosind un fierăstrău pentru gips-carton, faceți decuparea de montare conform conturului șablonului. Asigurați-vă că tăiați prin gips-carton la un unghi de 90 de grade. Tăiați orice bucăți zimțate sau libere de gips-carton. Acoperiți marginile tăiate ale gips-cartonului cu fâșii de bandă de mascare, pliate peste margini atât pe partea din față, cât și pe cea din spate a gips-cartonului (vezi figura de mai jos). Acest lucru va împiedica desprinderea gipsului din gips-carton din cauza vibrațiilor difuzorului. Nu permiteți ca marginea benzii de mascare să iasă cu mai mult de ¼" dincolo de decupare pe suprafața exterioară a tavanului. Banda de mascare aflată la ¼" de decupare va fi ascunsă de cadrul difuzorului.

Dacă tavanul conține izolație, îndepărtați izolația de la decupare și aproximativ 1 picior în jurul acesteia. Acest lucru asigură un volum de aer adecvat pentru funcționarea M-8C/M-6C. Fixați orice izolație liberă care poate cădea pe difuzor.

Dacă tavanul nu este izolat, se recomandă umplerea cavității cu aproximativ 2 picioare de izolație din fibră de sticlă în jurul decupării, începând de la aproximativ 1 picior în jurul decupării. Izolația va oferi amortizare difuzorului și va izola vibrațiile.

Firul dispozitivului

Difuzoarele de tavan trebuie conectate la amplificator cu fir de difuzor CL2/CL3 cu rating UL – acest lucru este cerut de codul de construcție pentru majoritatea consumatorilor. Evitați instalarea firului difuzorului în paralel cu cablajul AC al gospodăriei pentru a evita potențialul bâzâit. Este în regulă ca firul difuzorului să traverseze cablajul AC în unghi drept, totuși.

Se recomandă ca un electrician profesionist sau autorizat să efectueze instalarea firului difuzorului dacă nu vă simțiți confortabil cu această sarcină.

Calibrul sau grosimea firului difuzorului poate afecta performanța M-8C/M-6C. Alegeți întotdeauna un fir de difuzor CL2/CL3 cu rating în perete de calibrul adecvat pentru a preveni rezistența excesivă a firului difuzorului. Utilizarea unui fir de difuzor subdimensionat poate duce la pierderea volumului, a detaliilor și a gamei dinamice. Vă rugăm să selectați firul difuzorului pentru M-8C/M-6C pe baza următoarelor recomandări minime:
50' sau mai puțin - 16 Gauge 2 Conductor CL2/CL3
50' - 80' - 14 Gauge 2 Conductor CL2/CL3
80'-120' - 12 Gauge 2 Conductor CL2/CL3
120'-200' - 10 Gauge 2 Conductor CL2/CL3

Terminalele de ieșire ale difuzorului amplificatorului sunt de obicei codificate în culori cu negru pentru negativ (-) și roșu pentru pozitiv (+). În mod similar, M-8C/M-6C are terminale de fir de difuzor cu o codificare de culoare negru și roșu. Când conectați firul difuzorului, asigurați-vă că terminalul pozitiv de pe amplificator este conectat la terminalul pozitiv de pe M8C/M-6C. Și în mod similar, terminalul negativ de pe amplificator ar trebui să fie conectat la terminalul negativ de pe M-8C/M-6C. Firele difuzoarelor utilizează de obicei cel puțin una dintre mai multe metode posibile pentru a ajuta la menținerea polarității corecte, inclusiv izolația sau firele conductoare codificate în culori sau imprimarea de text și simboluri de-a lungul unei părți a izolației firului.

Îndepărtarea grilei

M-8C/M-6C are 4 cleme de montare pe spate care se rotesc. În timp ce vă uitați la spatele difuzorului, rotiți complet clemele în sens invers acelor de ceasornic, astfel încât să iasă din cadrul difuzorului. Glisați fiecare clemă spre partea din față a difuzorului și când șurubul clemei intră în contact cu grila, împingeți ușor astfel încât grila să se îndepărteze de difuzor.

Grila este menținută în poziție prin presiunea de contact. Aveți grijă când scoateți și reinstalați grila pentru a nu o distorsiona din cauza forței excesive.

Montarea dispozitivului

În timp ce vă uitați la spatele M-8C/M-6C, rotiți complet clemele în sensul acelor de ceasornic, astfel încât să fie în interiorul cadrului difuzorului (vezi figura de mai jos). Dacă o clemă nu rămâne rotită, strângeți șurubul până când rămâne rotită – nu strângeți prea mult.

Așezați difuzorul în decuparea tavanului. Pe rând, slăbiți fiecare dintre cele patru șuruburi până când clemele se pot roti liber. Apoi strângeți fiecare șurub în sensul acelor de ceasornic până când clemele apasă ferm pe suprafața interioară. Difuzorul trebuie doar aliniat corect și ținut ferm de tavan – nu strângeți prea mult pentru a rupe clemele sau a deteriora gips-cartonul.

Vopsirea cadrului și a grilei

Șablonul furnizat poate fi folosit ca ecran de vopsea atunci când este tăiat. Tăiați cu grijă de-a lungul liniei interioare și așezați ecranul de vopsea în interiorul cadrului difuzorului cu grila îndepărtată. Cadrul poate fi acum vopsit pentru a se potrivi cu suprafața tavanului. Utilizați o amorsă adecvată pentru vopsirea peste plastic.

Trebuie vopsită doar partea din față a grilei, vopseaua de pe laterale va face dificilă instalarea grilei pe cadrul difuzorului. Aveți grijă să nu înfundați nicio perforație a grilei, deoarece poate afecta performanța difuzorului prin restricționarea fluxului de aer.

Direcționarea tweeter-ului

Performanța difuzorului este optimă atunci când este îndreptat către ascultător. Deoarece este nepractic să instalați difuzoarele de tavan în unghi, este suficient să țintiți doar tweeter-ul, deoarece acesta reproduce cele mai sensibile direcțional frecvențe audio. Din acest motiv, M-8C/M-6C este construit cu un tweeter care poate fi îndreptat către zona de ascultare.

Pentru a ținti tweeter-ul, apăsați ușor pe marginea exterioară circulară a acestuia. Evitați să atingeți diafragma cupolei. Ajută să ascultați o piesă muzicală familiară cu o imagine centrală puternică, cum ar fi vocea, în timp ce țintiți tweeter-ul. Când tweeterele sunt țintite corect, imaginea centrală ar trebui să fie coerentă și stabilă din poziția de ascultare.

Instalarea grilei

Grila difuzorului este menținută în poziție în canelura de montare prin frecare. Începeți prin a apăsa grila difuzorului în canelură într-un singur loc, apoi mergeți în jurul difuzorului apăsând mai mult din marginea grilei în poziție până când grila este complet așezată.

În majoritatea instalațiilor, frecarea naturală dintre grilă și canelura de montare este suficientă pentru a menține grila în siguranță. Dacă este nevoie de frecare suplimentară, utilizați segmentele de material negru lipicios care sunt furnizate cu difuzorul. Dezlegați materialul lipicios de pe hârtia de protecție și apăsați-l în canelura de montare de pe difuzor. Poziționați materialul lipicios uniform în jurul difuzorului. Terminați apăsând grila așa cum este descris mai sus.

Îndepărtarea dispozitivului

M-8C/M-6C poate fi îndepărtat cu ușurință dacă devine vreodată necesar. Scoateți grila folosind o unealtă mică cu cârlig disponibilă de la magazinele de hardware și piese auto. Slăbiți cele patru șuruburi până când clemele se eliberează de tavan și se retrag în cadrul difuzorului. Scoateți M-8C/M-6C din tavan și deconectați firul difuzorului. Difuzorul poate fi acum înlocuit sau reparat cu ușurință.

Specificații

Specificații M-8C
Woofer: Con de polipropilenă umplut cu mică de 8" cu surround din cauciuc butilic
Tweeter: Cupolă de mătase pivotantă de 1", răcită cu ferofluid
Crossover: 6dB/Octavă
Răspuns în frecvență: 40Hz-20kHz
Impedanță: 8 Ohmi
Sensibilitate: 90dB 1W/1M
Putere suportată: 100 Watts (Fiecare)
Dimensiune exterioară: Diametru de 10.7"
Dimensiune decupare: Diametru de 9.4"
Adâncime de montare: 3.5"

Specificații M-6C
Woofer: Con de polipropilenă umplut cu mică de 6.5" cu surround din cauciuc butilic
Tweeter: Cupolă de mătase pivotantă de 1", răcită cu ferofluid
Crossover: 6dB/Octavă cu rețea Zobel
Răspuns în frecvență: 50Hz-20kHz
Impedanță: 8 Ohmi
Sensibilitate: 87dB 1W/1M
Putere suportată: 80 Watts (Fiecare)
Dimensiune exterioară: Diametru de 9.0"
Dimensiune decupare: Diametru de 7.6"
Adâncime de montare: 3.0"
