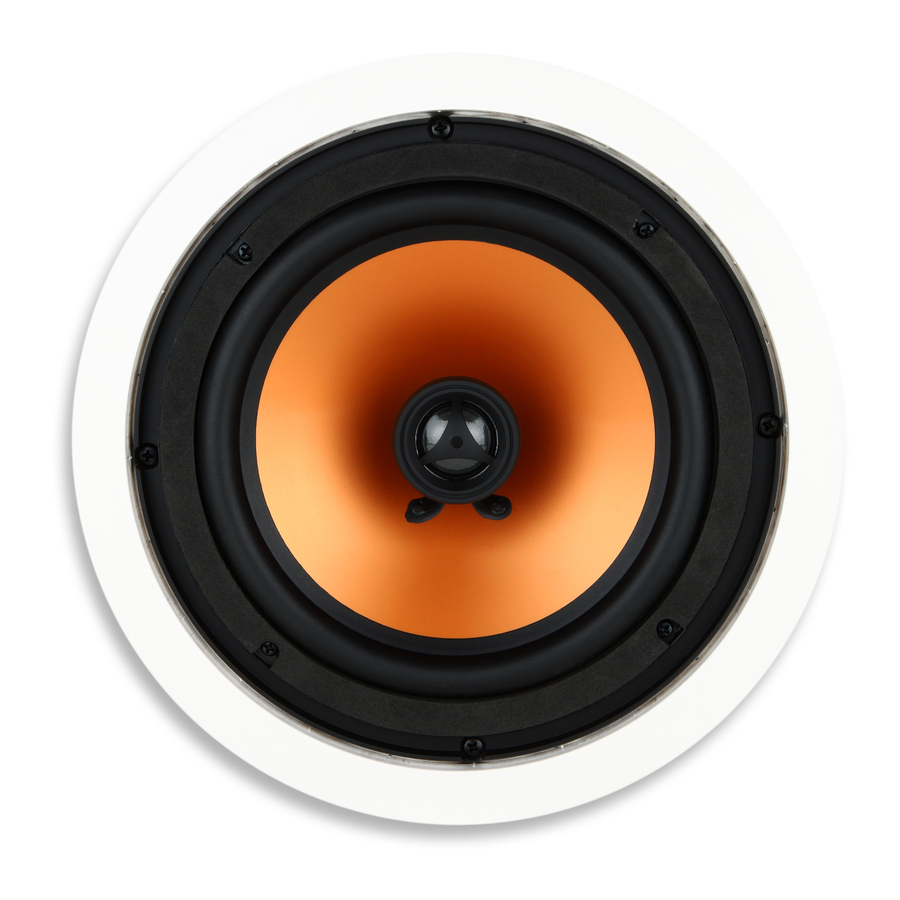

Micca M-8C/M-6C - 8” a 6.5” 2-pásmové stropní reproduktory – manuál

Instalační nástroje

Správná instalace zajistí optimální výkon reproduktorů M-8C/M-6C. Budete potřebovat následující instalační nástroje:

1. Pilka na sádrokarton
2. Šroubovák, křížový
3. Maskovací páska – 1.8 až 2.0 palce
4. Tužka
5. Bublinková nebo laserová vodováha
6. Svinovací metr
7. Hledač trámů

Umístění pro montáž

Při výběru místa pro montáž reproduktorů M-8C/M6C se ujistěte, že v daném místě nevedou žádné elektrické kabely, potrubí, instalatérské rozvody, plynové trubky ani jiné inženýrské sítě. Reproduktory M8C/M-6C lze namontovat v libovolné orientaci, aby bylo zajištěno správné pokrytí v poslechové pozici. I když se nejčastěji montují do stropu, lze je namontovat i do stěn. Při rozhodování o tom, kam reproduktory M-8C/M-6C namontovat, mějte na paměti následující:

Oddělení – Vzdálenost mezi párem M8C/M-6C by měla být kratší než vzdálenost od reproduktorů k posluchači.

Výška – Přední reproduktor by měl být namontován ve stěně tak, aby střed M-8C/M-Home Audio Products byl

6C ve výšce uší sedícího posluchače. Středový reproduktor by měl být umístěn ve stěně nad nebo pod televizorem/displejem, podle toho, co je blíže k výšce uší sedícího posluchače. Prostorové reproduktory mohou být umístěny ve stěně těsně nad výškou uší sedícího posluchače, nebo za a po straně poslechové oblasti pro umístění do stropu.

Směrování výškového reproduktoru – Výškový reproduktor by měl být nasměrován na posluchače pro všechna místa montáže.

Příprava montáže

Reproduktory M-8C/M-6C vyžadují výřez o velikosti uvedené v části se specifikacemi. Pro upevnění je zapotřebí dalších ¾" ve všech směrech za stropem. Moderní konstrukce domů obvykle využívají stěnové sloupky nebo nosníky rozmístěné ve vzdálenosti 16", což poskytuje přibližně 14 ⅜" mezi sloupky.

Pomocí hledače trámů vyhledejte sloupky nebo nosníky ve stropě, včetně vodorovných výztuh, které by mohly překážet v místě montáže.

Pomocí dodané šablony a tužky označte místo, kde bude proveden výřez. Pokud montujete na svislou stěnu, použijte bublinkovou nebo laserovou vodováhu, abyste zajistili, že je šablona rovná. Vyřízněte malý čtvercový otvor v označeném místě, abyste se ujistili, že za stropem nejsou žádné překážky.

Pomocí pilky na sádrokarton proveďte montážní výřez podle obrysu šablony. Dbejte na to, abyste sádrokarton prořízli v úhlu 90 stupňů. Ořízněte všechny zubaté nebo uvolněné kusy sádrokartonu. Zakryjte řezané hrany sádrokartonu proužky maskovací pásky, přičemž okraje přehněte na přední i zadní stranu sádrokartonu (viz obrázek níže). Tím se zabrání uvolnění sádry v sádrokartonu vlivem vibrací reproduktoru. Nedovolte, aby okraj maskovací pásky vyčníval o více než ¼" za výřez na vnější stropní ploše. Maskovací páska do ¼" od výřezu bude skryta rámem reproduktoru.

Pokud strop obsahuje izolaci, odstraňte izolaci ve výřezu a přibližně 1 stopu kolem něj. Tím se zajistí dostatečný objem vzduchu pro provoz reproduktorů M-8C/M-6C. Zajistěte veškerou uvolněnou izolaci, která by mohla spadnout na reproduktor.

Pokud strop není izolovaný, doporučuje se vyplnit dutinu přibližně 2 stopami izolace ze skelných vláken kolem výřezu, počínaje přibližně 1 stopou kolem výřezu. Izolace zajistí tlumení reproduktoru a izoluje vibrace.

Kabel zařízení

Stropní reproduktory by měly být připojeny k zesilovači pomocí reproduktorového kabelu CL2/CL3 s certifikací UL – to vyžaduje stavební předpis pro většinu spotřebitelů. Vyvarujte se instalace reproduktorového kabelu paralelně s domovní elektroinstalací střídavého proudu, abyste předešli potenciálnímu brumu. Je však v pořádku, pokud reproduktorový kabel kříží elektroinstalaci střídavého proudu v pravém úhlu.

Doporučuje se, aby instalaci reproduktorového kabelu provedl odborník nebo licencovaný elektrikář, pokud se na tento úkol necítíte.

Průřez nebo tloušťka reproduktorového kabelu může ovlivnit výkon reproduktorů M-8C/M-6C. Vždy volte reproduktorový kabel CL2/CL3 do zdi s odpovídajícím průřezem, abyste zabránili nadměrnému odporu reproduktorového kabelu. Použití poddimenzovaného reproduktorového kabelu může vést ke ztrátě hlasitosti, detailů a dynamického rozsahu. Vyberte reproduktorový kabel pro M-8C/M-6C na základě následujících minimálních doporučení:
50' nebo méně - 16 Gauge 2 Conductor CL2/CL3
50' - 80' - 14 Gauge 2 Conductor CL2/CL3
80'-120' - 12 Gauge 2 Conductor CL2/CL3
120'-200' - 10 Gauge 2 Conductor CL2/CL3

Výstupní svorky reproduktorů zesilovače jsou obvykle barevně odlišeny černou pro záporný (-) a červenou pro kladný (+). Podobně mají reproduktory M-8C/M-6C svorky pro reproduktorové kabely s černým a červeným barevným kódováním. Při připojování reproduktorového kabelu se ujistěte, že je kladná svorka na zesilovači připojena ke kladné svorce na M8C/M-6C. A podobně by měla být záporná svorka na zesilovači připojena k záporné svorce na M-8C/M-6C. Reproduktorové kabely obvykle používají alespoň jednu z několika možných metod, které pomáhají udržovat správnou polaritu, včetně barevně odlišené izolace nebo vodičů, nebo tisku textu a symbolů podél jedné strany izolace kabelu.

Demontáž mřížky

Reproduktory M-8C/M-6C mají na zadní straně 4 montážní úchyty, které se otáčejí. Při pohledu na zadní stranu reproduktoru otočte úchyty úplně proti směru hodinových ručiček tak, aby vyčnívaly od rámu reproduktoru. Posuňte každý úchyt směrem k přední straně reproduktoru, a když se šroub úchytu dotkne mřížky, jemně zatlačte, aby se mřížka oddělila od reproduktoru.

Mřížka je držena na místě kontaktním tlakem. Při demontáži a opětovné instalaci mřížky dbejte na to, abyste ji nadměrnou silou nedeformovali.

Montáž zařízení

Při pohledu na zadní stranu M-8C/M-6C otočte úchyty úplně ve směru hodinových ručiček tak, aby byly uvnitř rámu reproduktoru (viz obrázek níže). Pokud se úchyt neotáčí, utáhněte jeho šroub, dokud se nezačne otáčet – neutahujte příliš silně.

Umístěte reproduktor do stropního výřezu. Postupně povolujte každý ze čtyř šroubů, dokud se úchyty nebudou moci volně otáčet. Poté utahujte každý šroub ve směru hodinových ručiček, dokud úchyty pevně nepřilehnou k vnitřnímu povrchu. Reproduktor musí být pouze správně vyrovnán a bezpečně držen ke stropu – neutahujte příliš silně, abyste nezlomili úchyty nebo nepoškodili sádrokarton.

Lakování rámu a mřížky

Dodaná šablona může být použita jako ochrana proti laku, pokud je oříznuta. Opatrně ořízněte podél vnitřní linie a umístěte ochranu proti laku dovnitř rámu reproduktoru s odstraněnou mřížkou. Rám lze nyní natřít tak, aby odpovídal povrchu stropu. Použijte vhodný základní nátěr pro lakování plastu.

Měla by být natřena pouze přední strana mřížky, lak na bocích ztíží instalaci mřížky na rám reproduktoru. Dbejte na to, abyste neucpali žádné z perforací mřížky, protože by to mohlo ovlivnit výkon reproduktoru omezením proudění vzduchu.

Směrování výškového reproduktoru

Výkon reproduktoru je optimální, když je nasměrován na posluchače. Protože je nepraktické instalovat stropní reproduktory pod úhlem, stačí nasměrovat pouze výškový reproduktor, protože reprodukuje zvukové frekvence nejcitlivější na směr. Z tohoto důvodu je M-8C/M-6C konstruován s výškovým reproduktorem, který lze nasměrovat směrem k poslechové oblasti.

Chcete-li nasměrovat výškový reproduktor, jemně zatlačte na jeho kruhový vnější okraj. Nedotýkejte se membrány kopule. Pomáhá poslouchat známou hudbu se silným centrálním obrazem, jako jsou vokály, a přitom mířit výškovým reproduktorem. Když jsou výškové reproduktory správně nasměrovány, měl by být středový obraz koherentní a stabilní z poslechové pozice.

Instalace mřížky

Mřížka reproduktoru je držena na místě v montážní drážce třením. Začněte zatlačením mřížky reproduktoru do drážky v jednom místě a poté obcházejte reproduktor a zatlačujte další okraj mřížky na místo, dokud mřížka zcela nezapadne.

Ve většině instalací přirozené tření mezi mřížkou a montážní drážkou stačí k bezpečnému držení mřížky. Pokud je potřeba další tření, použijte segmenty černého gumového materiálu, který je dodáván s reproduktorem. Odbalte gumový materiál z ochranného papíru a zatlačte jej do montážní drážky na reproduktoru. Umístěte gumový materiál rovnoměrně kolem reproduktoru. Dokončete zatlačením mřížky, jak je popsáno výše.

Demontáž zařízení

Reproduktory M-8C/M-6C lze snadno demontovat, pokud by to bylo někdy nutné. Demontujte mřížku pomocí malého hákového nástroje, který je k dispozici v obchodech se železářstvím a autodíly. Povolte čtyři šrouby, dokud se úchyty neuvolní ze stropu a nezapadnou zpět do rámu reproduktoru. Vytáhněte M-8C/M-6C ze stropu a odpojte reproduktorový kabel. Reproduktor lze nyní snadno vyměnit nebo opravit.

Specifikace

Specifikace M-8C
Woofer: 8" Mica-Filled Polypropylene Cone with Butyl Rubber Surround (8" polypropylenový kužel plněný slídou s butylovým gumovým rámem)
Tweeter: 1" Pivoting Silk Dome, Ferrofluid Cooled (1" otočná hedvábná kalota, chlazená ferrofluidem)
Crossover: 6dB/Octave (6dB/oktávu)
Frequency Response: 40Hz-20kHz (Frekvenční odezva: 40 Hz - 20 kHz)
Impedance: 8 Ohms (Impedance: 8 ohmů)
Sensitivity: 90dB 1W/1M (Citlivost: 90 dB 1 W/1 m)
Power Handling: 100 Watts (Each) (Výkon: 100 W (každý))
Outer Dimension: 10.7" Diameter (Vnější rozměr: průměr 10,7")
Cutout Dimension: 9.4" Diameter (Rozměr výřezu: průměr 9,4")
Mounting Depth: 3.5" (Montážní hloubka: 3,5")

Specifikace M-6C
Woofer: 6.5" Mica-Filled Polypropylene Cone with Butyl Rubber Surround (6,5" polypropylenový kužel plněný slídou s butylovým gumovým rámem)
Tweeter: 1" Pivoting Silk Dome, Ferrofluid Cooled (1" otočná hedvábná kalota, chlazená ferrofluidem)
Crossover: 6dB/Octave with Zobel Network (6 dB/oktávu se Zobelovou sítí)
Frequency Response: 50Hz-20kHz (Frekvenční odezva: 50 Hz - 20 kHz)
Impedance: 8 Ohms (Impedance: 8 ohmů)
Sensitivity: 87dB 1W/1M (Citlivost: 87 dB 1 W/1 m)
Power Handling: 80 Watts (Each) (Výkon: 80 W (každý))
Outer Dimension: 9.0" Diameter (Vnější rozměr: průměr 9,0")
Cutout Dimension: 7.6" Diameter (Rozměr výřezu: průměr 7,6")
Mounting Depth: 3.0" (Montážní hloubka: 3,0")
