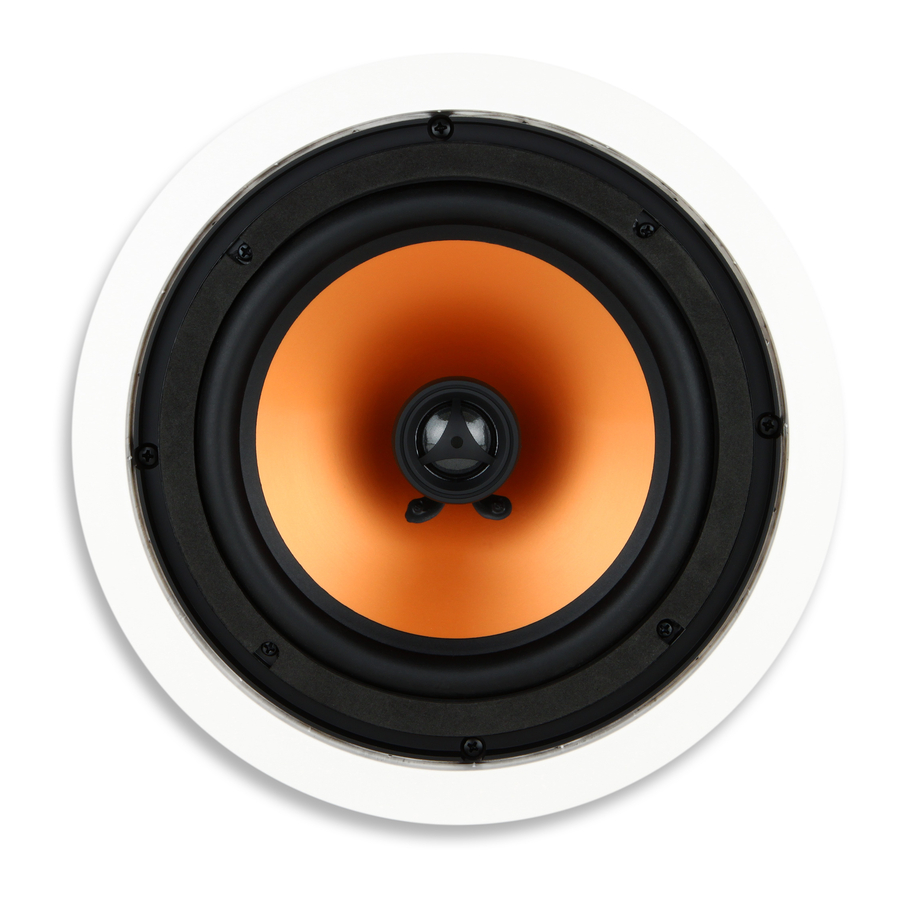

Manual dos alto-falantes de teto de 2 vias Micca M-8C/M-6C - 8” e 6,5”

Ferramentas de instalação

Uma instalação adequada garante o desempenho ideal do M-8C/M-6C. As seguintes ferramentas de instalação serão necessárias:

1. Serra de drywall
2. Chave de fenda, Phillips
3. Fita adesiva – 1,8 a 2,0 polegadas
4. Lápis
5. Nível de bolha ou laser
6. Trena
7. Detector de vigas

Local de montagem

Ao escolher onde montar os alto-falantes M-8C/M6C, certifique-se de que não haja fios elétricos, dutos, encanamento, tubulações de gás ou quaisquer outros serviços passando pelo local. O M8C/M-6C pode ser montado em qualquer orientação para fornecer cobertura adequada na posição do ouvinte. Embora seja mais frequentemente montado no teto, também pode ser montado nas paredes. Tenha o seguinte em mente ao decidir onde montar o M-8C/M-6C:

Separação – A distância entre um par de M8C/M-6C deve ser menor que a distância dos alto-falantes ao ouvinte.

Altura – A posição do alto-falante frontal deve ser montada na parede com o centro do M-8C/M-Home Audio Products

6C na altura do ouvido do ouvinte quando sentado. A posição do alto-falante central deve estar na parede acima ou abaixo da TV/Display, o que estiver mais próximo da altura do ouvido sentado. Os locais surround podem estar na parede logo acima da altura do ouvido sentado, ou atrás e ao lado da área de audição para instalação no teto.

Direcionamento do tweeter – O tweeter deve ser direcionado para o ouvinte para todos os locais de montagem.

Preparação para montagem

O M-8C/M-6C requer um tamanho de recorte conforme listado na seção de especificações. Um adicional de ¾" é necessário em todas as direções atrás do teto para fixação. A construção moderna de casas normalmente utiliza vigas de parede ou vigas de piso espaçadas em centros de 16", fornecendo aproximadamente 14 ⅜" entre as vigas.

Use um detector de vigas para localizar vigas ou vigas de piso no teto, incluindo suportes horizontais que podem interferir no local de montagem.

Use o modelo fornecido e um lápis para marcar a posição onde o recorte será feito. Se estiver montando em uma parede vertical, use um nível de bolha ou laser para ajudar a garantir que o modelo esteja reto. Corte um pequeno orifício quadrado no local marcado para verificar se não há obstruções atrás do teto.

Usando uma serra de drywall, faça o recorte de montagem de acordo com o contorno do modelo. Certifique-se de cortar o drywall em um ângulo de 90 graus. Apare quaisquer pedaços de drywall irregulares ou soltos. Cubra as bordas cortadas do drywall com tiras de fita adesiva, dobrando as bordas nas partes frontal e traseira do drywall (veja a figura abaixo). Isso evitará que o gesso do drywall se solte da vibração do alto-falante. Não permita que a borda da fita adesiva se projete mais de ¼" além do recorte na superfície externa do teto. A fita adesiva dentro de ¼" do recorte ficará escondida pela moldura do alto-falante.

Se o teto contiver isolamento, remova o isolamento no recorte e aproximadamente 1 pé ao redor dele. Isso garante um volume de ar adequado para o M-8C/M-6C operar. Prenda qualquer isolamento solto que possa cair no alto-falante.

Se o teto não for isolado, recomenda-se que a cavidade seja preenchida com aproximadamente 2 pés de isolamento de fibra de vidro ao redor do recorte, começando em cerca de 1 pé ao redor do recorte. O isolamento fornecerá amortecimento ao alto-falante e isolará as vibrações.

Fio do dispositivo

Os alto-falantes de teto devem ser conectados ao amplificador com fio de alto-falante CL2/CL3 com classificação UL – isso é exigido pelo código de construção para a maioria dos consumidores. Evite instalar o fio do alto-falante em paralelo com a fiação CA da casa para evitar zumbidos potenciais. Não há problema em o fio do alto-falante cruzar a fiação CA em um ângulo reto, no entanto.

Recomenda-se que um profissional ou eletricista licenciado execute a instalação do fio do alto-falante se você não se sentir confortável com a tarefa.

A bitola ou espessura do fio do alto-falante pode afetar o desempenho do M-8C/M-6C. Sempre escolha um fio de alto-falante de parede com classificação CL2/CL3 da bitola apropriada para evitar resistência excessiva do fio do alto-falante. Usar fio de alto-falante subdimensionado pode resultar em perda de volume, detalhes e faixa dinâmica. Selecione o fio do alto-falante para o M-8C/M-6C com base nas seguintes recomendações mínimas:
50' ou menos - 16 Gauge 2 Conductor CL2/CL3 (50' ou menos - Fio de 16 AWG com 2 condutores CL2/CL3)
50' - 80' - 14 Gauge 2 Conductor CL2/CL3 (50' - 80' - Fio de 14 AWG com 2 condutores CL2/CL3)
80'-120' - 12 Gauge 2 Conductor CL2/CL3 (80'-120' - Fio de 12 AWG com 2 condutores CL2/CL3)
120'-200' - 10 Gauge 2 Conductor CL2/CL3 (120'-200' - Fio de 10 AWG com 2 condutores CL2/CL3)

Os terminais de saída do alto-falante do amplificador são normalmente codificados por cores com preto para negativo (-) e vermelho para positivo (+). Da mesma forma, o M-8C/M-6C possui terminais de fio de alto-falante com um código de cores preto e vermelho. Ao conectar o fio do alto-falante, certifique-se de que o terminal positivo do amplificador esteja conectado ao terminal positivo do M8C/M-6C. E, da mesma forma, o terminal negativo do amplificador deve ser conectado ao terminal negativo do M-8C/M-6C. Os fios do alto-falante normalmente usam pelo menos um de vários métodos possíveis para ajudar a manter a polaridade correta, incluindo isolamento ou fios condutores codificados por cores, ou impressão de texto e símbolos ao longo de um lado do isolamento do fio.

Removendo a grade

O M-8C/M-6C tem 4 abas de montagem na parte traseira que giram. Ao olhar para a parte traseira do alto-falante, gire as abas totalmente no sentido anti-horário para que se projetem para longe da moldura do alto-falante. Deslize cada aba em direção à frente do alto-falante e, quando o parafuso da aba entrar em contato com a grade, empurre suavemente para que a grade se afaste do alto-falante.

A grade é mantida no lugar pela pressão de contato. Tome cuidado ao remover e reinstalar a grade para não distorcê-la devido à força excessiva.

Montando o dispositivo

Ao olhar para a parte traseira do M-8C/M-6C, gire as abas totalmente no sentido horário para que fiquem dentro da moldura do alto-falante (veja a figura abaixo). Se uma aba não permanecer girada, aperte seu parafuso até que permaneça girada – não aperte demais.

Coloque o alto-falante no recorte do teto. Um de cada vez, solte cada um dos quatro parafusos até que as abas possam girar livremente. Em seguida, aperte cada parafuso no sentido horário até que as abas pressionem firmemente contra a superfície interna. O alto-falante só precisa estar devidamente alinhado e preso com segurança ao teto – não aperte demais para quebrar as abas ou danificar o drywall.

Pintando a moldura e a grade

O modelo fornecido pode ser usado como um protetor de pintura quando aparado. Apare cuidadosamente ao longo da linha interna e coloque o protetor de pintura dentro da moldura do alto-falante com a grade removida. A moldura agora pode ser pintada para combinar com a superfície do teto. Use um primer apropriado para pintar sobre plástico.

Apenas a frente da grade deve ser pintada, a tinta nas laterais dificultará a instalação na moldura do alto-falante. Tenha cuidado para não entupir nenhuma das perfurações da grade, pois isso pode afetar o desempenho do alto-falante, restringindo o fluxo de ar.

Direcionamento do tweeter

O desempenho do alto-falante é ideal quando direcionado ao ouvinte. Como é impraticável instalar alto-falantes de teto em um ângulo, é suficiente direcionar apenas o tweeter, pois ele reproduz as frequências de áudio mais sensíveis à direção. Por esta razão, o M-8C/M-6C é construído com um tweeter que pode ser direcionado para a área de audição.

Para direcionar o tweeter, pressione suavemente em sua borda externa circular. Evite tocar no diafragma da cúpula. Ajuda ouvir uma peça de música familiar com uma imagem central forte, como vocais, ao direcionar o tweeter. Quando os tweeters estão devidamente direcionados, a imagem central deve ser coerente e estável da posição de audição.

Instalando a grade

A grade do alto-falante é mantida no lugar na ranhura de montagem por atrito. Comece pressionando a grade do alto-falante na ranhura em um ponto e, em seguida, percorra o alto-falante pressionando mais da borda da grade no lugar até que a grade esteja totalmente encaixada.

Na maioria das instalações, o atrito natural entre a grade e a ranhura de montagem é suficiente para manter a grade segura. Se for necessário atrito adicional, use os segmentos de material gomoso preto que são fornecidos com o alto-falante. Desembrulhe o material gomoso de seu papel protetor e pressione-o na ranhura de montagem do alto-falante. Posicione o material gomoso uniformemente ao redor do alto-falante. Termine pressionando a grade conforme descrito acima.

Remoção do dispositivo

O M-8C/M-6C pode ser facilmente removido, caso seja necessário. Remova a grade usando uma pequena ferramenta de gancho disponível em lojas de ferragens e autopeças. Solte os quatro parafusos até que as abas se soltem do teto e se encaixem de volta na moldura do alto-falante. Puxe o M-8C/M-6C para fora do teto e desconecte o fio do alto-falante. O alto-falante agora pode ser facilmente substituído ou reparado.

Especificações

Especificações do M-8C
Woofer: Cone de polipropileno preenchido com mica de 8" com borda de borracha butílica
Tweeter: Cúpula de seda giratória de 1", resfriada com ferrofluido
Crossover: 6dB/Oitava
Resposta de frequência: 40Hz-20kHz
Impedância: 8 Ohms
Sensibilidade: 90dB 1W/1M
Potência suportada: 100 Watts (Cada)
Dimensão externa: 10,7" de diâmetro
Dimensão do recorte: 9,4" de diâmetro
Profundidade de montagem: 3,5"

Especificações do M-6C
Woofer: Cone de polipropileno preenchido com mica de 6,5" com borda de borracha butílica
Tweeter: Cúpula de seda giratória de 1", resfriada com ferrofluido
Crossover: 6dB/Oitava com rede Zobel
Resposta de frequência: 50Hz-20kHz
Impedância: 8 Ohms
Sensibilidade: 87dB 1W/1M
Potência suportada: 80 Watts (Cada)
Dimensão externa: 9,0" de diâmetro
Dimensão do recorte: 7,6" de diâmetro
Profundidade de montagem: 3,0"
