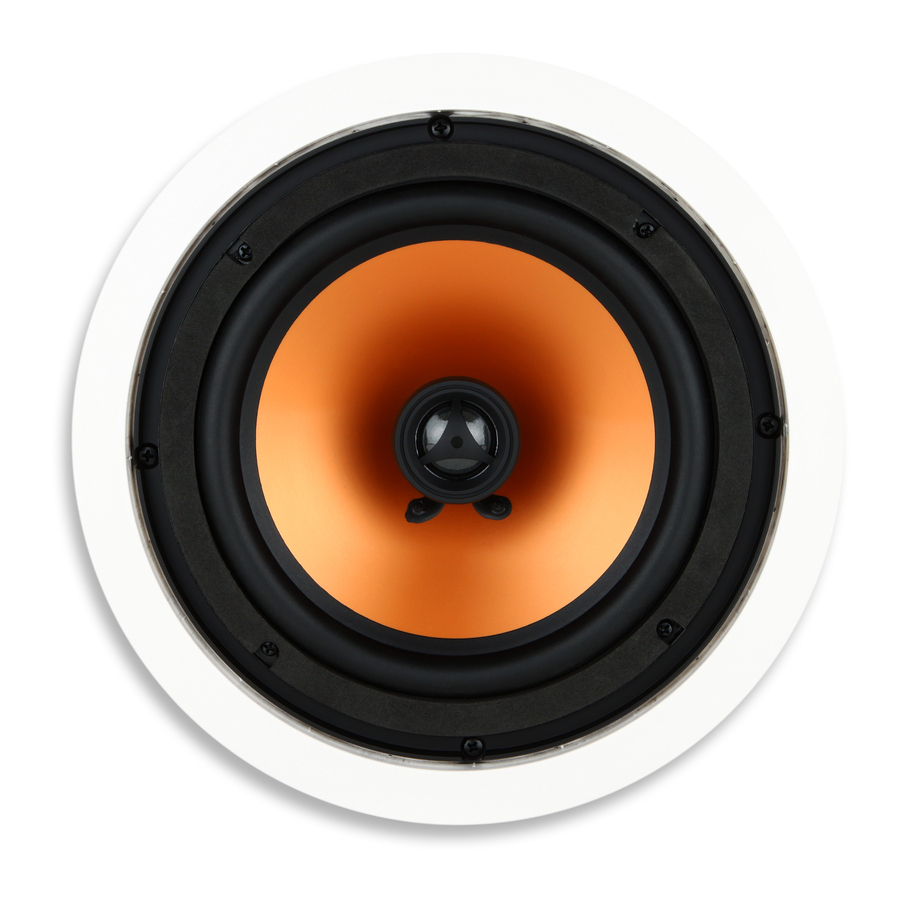

Micca M-8C/M-6C - Priručnik za stropne zvučnike s 2-smjernim 8” i 6.5”

Alati za instalaciju

Pravilna instalacija osigurava optimalne performanse M-8C/M-6C. Bit će potrebni sljedeći alati za instalaciju:

1. Pila za suhu gradnju
2. Odvijač, Phillips glava
3. Maskirna traka – 1.8 do 2.0 inča
4. Olovka
5. Libela s mjehurićem ili laserska libela
6. Mjerna traka
7. Tragač za gredama

Mjesto montaže

Prilikom odabira mjesta za montažu zvučnika M-8C/M6C, provjerite da na tom mjestu nema električnih žica, kanala, vodovodnih instalacija, plinskih cijevi ili drugih instalacija. M8C/M-6C se može montirati u bilo kojoj orijentaciji kako bi se osigurala odgovarajuća pokrivenost na poziciji slušatelja. Iako se najčešće montira u strop, može se montirati i u zidove. Imajte na umu sljedeće prilikom odlučivanja gdje montirati M-8C/M-6C:

Razmak – Udaljenost između para M8C/M-6C trebala bi biti kraća od udaljenosti od zvučnika do slušatelja.

Visina – Položaj prednjeg zvučnika trebao bi biti montiran u zid tako da središte M-8C/M-Home Audio Products

6C bude u razini uha slušatelja dok sjedi. Položaj središnjeg zvučnika trebao bi biti u zidu iznad ili ispod TV/zaslona, ovisno o tome što je bliže razini uha dok sjedite. Položaji surround zvučnika mogu biti u zidu neposredno iznad razine uha dok sjedite, ili iza i sa strane područja slušanja za ugradnju u strop.

Usmjeravanje visokotonca – Visokotonac bi trebao biti usmjeren prema slušatelju za sve položaje montaže.

Priprema za montažu

M-8C/M-6C zahtijeva veličinu izreza kako je navedeno u odjeljku sa specifikacijama. Dodatnih ¾" je potrebno u svim smjerovima iza stropa za pričvršćivanje. Moderna kućna gradnja obično koristi zidne grede ili nosače razmaknute na 16" centara, što osigurava približno 14 ⅜" između greda.

Upotrijebite tragač za gredama kako biste locirali grede ili nosače u stropu, uključujući vodoravne podupirače koji mogu ometati mjesto montaže.

Upotrijebite priloženi predložak i olovku za označavanje položaja gdje će se napraviti izrez. Ako montirate na okomiti zid, upotrijebite libelu s mjehurićem ili lasersku libelu kako biste osigurali da je predložak ravan. Izrežite malu četvrtastu rupu na označenom mjestu kako biste provjerili da nema prepreka iza stropa.

Pomoću pile za suhu gradnju napravite izrez za montažu prema obrisu predloška. Pazite da režete kroz suhu gradnju pod kutom od 90 stupnjeva. Obrežite sve nazubljene ili labave komade suhe gradnje. Pokrijte izrezane rubove suhe gradnje trakama maskirne trake, preklapajući rubove s obje prednje i stražnje strane suhe gradnje (vidi sliku ispod). To će spriječiti da se gips u suhoj gradnji olabavi zbog vibracija zvučnika. Ne dopustite da rub maskirne trake strši više od ¼" izvan izreza na vanjskoj površini stropa. Maskirna traka unutar ¼" od izreza bit će skrivena okvirom zvučnika.

Ako strop sadrži izolaciju, uklonite izolaciju na izrezu i približno 1 stopu oko njega. To osigurava odgovarajući volumen zraka za rad M-8C/M-6C. Osigurajte svu labavu izolaciju koja može pasti na zvučnik.

Ako strop nije izoliran, preporučuje se da se šupljina ispuni s približno 2 stope izolacije od staklene vune oko izreza, počevši od oko 1 stope oko izreza. Izolacija će osigurati prigušenje zvučnika i izolirati vibracije.

Žica uređaja

Zvučnici u stropu trebaju biti spojeni na pojačalo s UL ocijenjenom CL2/CL3 žicom za zvučnike – to zahtijeva građevinski propis za većinu potrošača. Izbjegavajte postavljanje žice za zvučnike paralelno s kućnim AC ožičenjem kako biste izbjegli potencijalno brujanje. U redu je da žica za zvučnike prelazi AC ožičenje pod pravim kutom.

Preporučuje se da profesionalni ili licencirani električar izvrši instalaciju žice za zvučnike ako vam je neugodno s tim zadatkom.

Mjera ili debljina žice za zvučnike može utjecati na performanse M-8C/M-6C. Uvijek odaberite CL2/CL3 ocijenjenu žicu za zvučnike u zidu odgovarajuće mjere kako biste spriječili prekomjerni otpor žice za zvučnike. Korištenje premale žice za zvučnike može rezultirati gubitkom glasnoće, detalja i dinamičkog raspona. Molimo odaberite žicu za zvučnike za M-8C/M-6C na temelju sljedećih minimalnih preporuka:
50' ili manje - 16 Gauge 2 Conductor CL2/CL3
50' - 80' - 14 Gauge 2 Conductor CL2/CL3
80'-120' - 12 Gauge 2 Conductor CL2/CL3
120'-200' - 10 Gauge 2 Conductor CL2/CL3

Izlazni terminali zvučnika pojačala obično su označeni bojama s crnom za negativni (-) i crvenom za pozitivni (+). Slično tome, M-8C/M-6C ima terminale žice za zvučnike s crnom i crvenom bojom. Prilikom spajanja žice za zvučnike, provjerite je li pozitivni terminal na pojačalu spojen na pozitivni terminal na M8C/M-6C. I slično, negativni terminal na pojačalu trebao bi biti spojen na negativni terminal na M-8C/M-6C. Žice za zvučnike obično koriste barem jednu od nekoliko mogućih metoda kako bi se održao ispravan polaritet, uključujući izolaciju označenu bojama ili žice vodiča, ili ispis teksta i simbola duž jedne strane izolacije žice.

Uklanjanje rešetke

M-8C/M-6C ima 4 montažne pločice na stražnjoj strani koje se rotiraju. Dok gledate stražnju stranu zvučnika, rotirajte pločice do kraja u smjeru suprotnom od kazaljke na satu tako da strše od okvira zvučnika. Gurnite svaku pločicu prema prednjoj strani zvučnika i kada vijak pločice dođe u kontakt s rešetkom, lagano pritisnite tako da se rešetka odvoji od zvučnika.

Rešetka se drži na mjestu pritiskom kontakta. Budite oprezni prilikom uklanjanja i ponovnog postavljanja rešetke kako je ne biste izobličili zbog prekomjerne sile.

Montaža uređaja

Dok gledate stražnju stranu M-8C/M-6C, rotirajte pločice do kraja u smjeru kazaljke na satu tako da budu unutar okvira zvučnika (vidi sliku ispod). Ako pločica ne ostane rotirana, zategnite njezin vijak dok ne ostane rotirana – nemojte previše zategnuti.

Postavite zvučnik u izrez na stropu. Jednu po jednu, olabavite svaki od četiri vijka dok se pločice ne mogu slobodno okretati. Zatim zategnite svaki vijak u smjeru kazaljke na satu dok pločice čvrsto ne pritisnu unutarnju površinu. Zvučnik treba samo pravilno poravnati i čvrsto držati za strop – nemojte previše zategnuti da biste slomili pločice ili oštetili suhu gradnju.

Bojanje okvira i rešetke

Priloženi predložak može se koristiti kao štitnik za boju kada se obreže. Pažljivo obrežite duž unutarnje linije i postavite štitnik za boju unutar okvira zvučnika s uklonjenom rešetkom. Okvir se sada može obojiti kako bi odgovarao površini stropa. Koristite odgovarajući temeljni premaz za bojanje preko plastike.

Treba obojiti samo prednju stranu rešetke, boja na stranama će otežati postavljanje rešetke na okvir zvučnika. Pazite da ne začepite nijednu od perforacija rešetke jer to može utjecati na performanse zvučnika ograničavanjem protoka zraka.

Usmjeravanje visokotonca

Performanse zvučnika su optimalne kada su usmjerene prema slušatelju. Budući da je nepraktično instalirati zvučnike u strop pod kutom, dovoljno je usmjeriti samo visokotonac jer on reproducira audio frekvencije koje su najosjetljivije na smjer. Iz tog razloga, M-8C/M-6C je izrađen s visokotoncem koji se može usmjeriti prema području slušanja.

Za usmjeravanje visokotonca, lagano pritisnite njegov kružni vanjski rub. Izbjegavajte dodirivanje kupolaste dijafragme. Pomaže slušati poznatu glazbu sa snažnom središnjom slikom, poput vokala, dok usmjeravate visokotonac. Kada su visokotonci pravilno usmjereni, središnja slika trebala bi biti koherentna i stabilna s mjesta slušanja.

Postavljanje rešetke

Rešetka zvučnika se drži na mjestu u utoru za montažu trenjem. Započnite pritiskom rešetke zvučnika u utor na jednom mjestu, a zatim kružite oko zvučnika pritiskajući više ruba rešetke na mjesto dok rešetka nije potpuno postavljena.

U većini instalacija, prirodno trenje između rešetke i utora za montažu dovoljno je da sigurno drži rešetku. Ako je potrebno dodatno trenje, upotrijebite segmente crnog gumenog materijala koji se isporučuje sa zvučnikom. Odmotajte gumeni materijal s zaštitnog papira i pritisnite ga u utor za montažu na zvučniku. Postavite gumeni materijal ravnomjerno oko zvučnika. Završite pritiskom rešetke kao što je opisano gore.

Uklanjanje uređaja

M-8C/M-6C se može lako ukloniti ako to ikada postane potrebno. Uklonite rešetku pomoću malog alata s kukom koji je dostupan u trgovinama željezarijom i auto dijelovima. Olabavite četiri vijka dok se pločice ne oslobode od stropa i uvucite ih natrag u okvir zvučnika. Izvucite M-8C/M-6C iz stropa i odspojite žicu zvučnika. Zvučnik se sada može lako zamijeniti ili servisirati.

Specifikacije

M-8C Specifikacije
Woofer: 8" membrana od polipropilena punjena liskunom s butil gumenim ovjesom
Visokotonac: 1" zakretna svilena kupola, hlađena ferofluidom
Skretnica: 6dB/Oktava
Frekvencijski odziv: 40Hz-20kHz
Impedancija: 8 Ohma
Osjetljivost: 90dB 1W/1M
Snaga: 100 Wata (Svaki)
Vanjska dimenzija: 10.7" Promjer
Dimenzija izreza: 9.4" Promjer
Dubina montaže: 3.5"

M-6C Specifikacije
Woofer: 6.5" membrana od polipropilena punjena liskunom s butil gumenim ovjesom
Visokotonac: 1" zakretna svilena kupola, hlađena ferofluidom
Skretnica: 6dB/Oktava s Zobel mrežom
Frekvencijski odziv: 50Hz-20kHz
Impedancija: 8 Ohma
Osjetljivost: 87dB 1W/1M
Snaga: 80 Wata (Svaki)
Vanjska dimenzija: 9.0" Promjer
Dimenzija izreza: 7.6" Promjer
Dubina montaže: 3.0"
