Micca PB42X - Manuale dell'altoparlante da scaffale amplificato

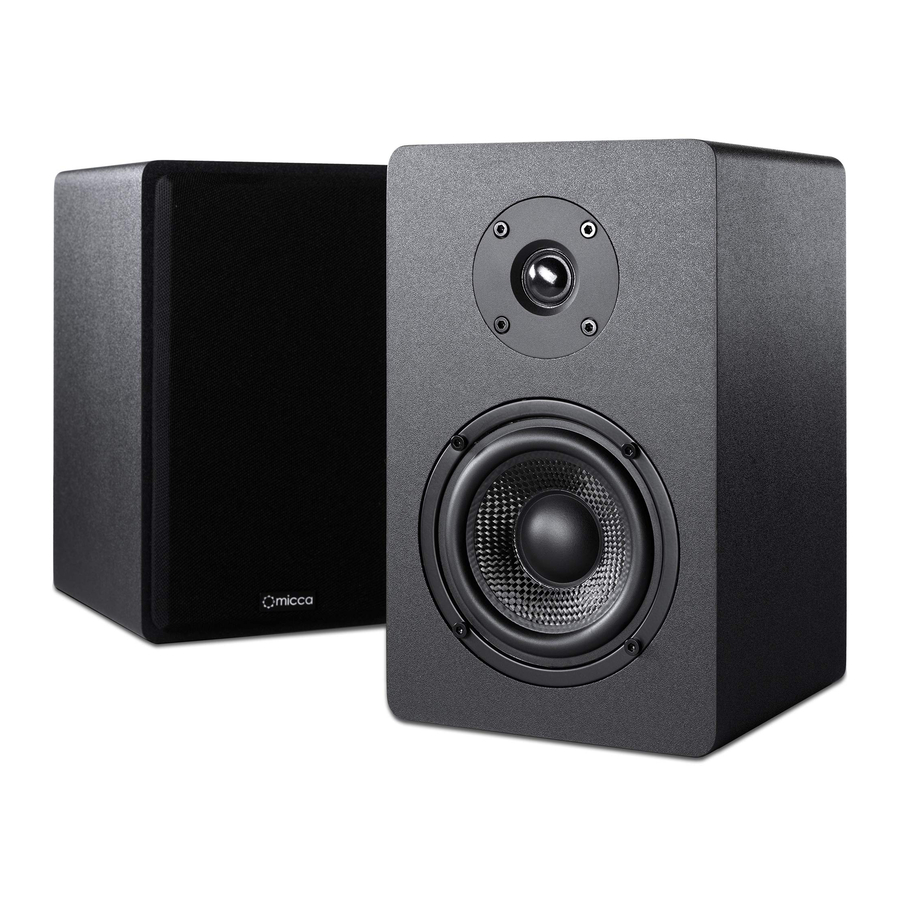

Aspetto
Raccomandazioni generali per il posizionamento
Altezza - Per l'ascolto stereo da un'area di ascolto fissa, il PB42X dovrebbe idealmente essere posizionato all'altezza dell'orecchio dell'ascoltatore, con l'ascoltatore comodamente seduto nella posizione di ascolto.
Separazione - La distanza tra una coppia di altoparlanti PB42X dovrebbe essere inferiore alla distanza tra gli altoparlanti e l'ascoltatore. Inclinare leggermente i due altoparlanti verso l'interno, verso l'ascoltatore, per ottenere i migliori risultati.
Posizione – Posizionare il PB42X lungo una parete o vicino all'angolo di una stanza per ottenere i migliori risultati. Poiché gli altoparlanti sono dotati di porta posteriore, tenere gli altoparlanti ad almeno 10 cm dalla parete.
Raccomandazioni specifiche per l'uso
Altoparlanti da scaffale
Quando vengono posizionati su scaffali, è importante mantenere entrambi gli altoparlanti alla stessa altezza. Evitare di posizionare gli altoparlanti ad altezze diverse, in quanto ciò degraderebbe il suono. L'altezza degli altoparlanti deve essere selezionata in modo da essere il più vicino possibile all'altezza dell'orecchio, tenendo conto se gli ascoltatori saranno seduti o in piedi nell'area di ascolto.
Altoparlante stereo su supporti
Quando vengono utilizzati con supporti per altoparlanti, è importante selezionare supporti per altoparlanti che posizionino gli altoparlanti all'altezza dell'orecchio dell'ascoltatore. Per fare ciò, misurare l'altezza dell'orecchio dell'ascoltatore quando è seduto nell'area di ascolto e sottrarre 15 cm. Ad esempio, se l'orecchio dell'ascoltatore viene misurato a 90 cm dal pavimento quando è seduto, selezionare supporti per altoparlanti alti circa 75 cm.
Monitor da tavolo near-field
Il PB42X può essere utilizzato come altoparlante monitor da tavolo/near-field, ad esempio quando viene posizionato su entrambi i lati di un display o di un mixer. Se il COVO-S non può essere posizionato vicino all'altezza dell'orecchio, è possibile utilizzare cunei di isolamento per monitor in schiuma per inclinare leggermente gli altoparlanti all'indietro e per disaccoppiare gli altoparlanti dalla superficie della scrivania. Tenere presente che il PB42X non è schermato e quindi non deve essere posizionato in prossimità di display CRT o altre apparecchiature sensibili ai campi magnetici.
Installazione e connessioni
Il PB42X contiene un amplificatore integrato. NON utilizzare altri amplificatori per alimentare il PB42X. In caso contrario, si verificheranno gravi danni all'amplificatore e al PB42X.
Connessione dei cavi del dispositivo
L'amplificatore integrato è contenuto nell'altoparlante destro PB42X. Questo amplificatore viene utilizzato anche per alimentare l'altoparlante sinistro tramite il terminale di connessione "Output to Left" (Uscita a sinistra). I cavi degli altoparlanti sono inclusi per effettuare questa connessione.
Spegnere il PB42X prima di effettuare i collegamenti dei cavi degli altoparlanti. Utilizzare il cavo dell'altoparlante incluso per collegare i terminali "Output to Left" (Uscita a sinistra) dal retro dell'altoparlante destro ai terminali di ingresso sull'altoparlante sinistro. Assicurarsi di osservare la polarità corretta collegando il nero al nero e il rosso al rosso.
Collegamento dell'alimentazione
Il PB42X viene fornito con un adattatore di alimentazione da CA a CC da 18 V/2 A. Assicurarsi che l'interruttore di alimentazione sul PB42X sia in posizione OFF (Spento) prima di collegare l'adattatore di alimentazione.
Connessioni di ingresso
Il PB42X ha due connessioni di ingresso: un mini jack stereo da 3,5 mm e jack di ingresso stereo RCA. È possibile collegare solo una sorgente di ingresso alla volta. Il collegamento di due diverse sorgenti di ingresso sia agli ingressi da 3,5 mm che RCA può causare danni all'apparecchiatura di ingresso.
Utilizzo per la prima volta
Impostare la manopola del volume del PB42X al minimo e ricontrollare tutti i cavi degli altoparlanti, l'ingresso e i collegamenti di alimentazione prima di accendere il PB42X. Dopo aver acceso il PB42X, alzare lentamente la manopola del volume fino a quando l'uscita non è al volume desiderato.
Congratulazioni, la tua configurazione è completa!
Rimozione della griglia
Il PB42X ha una griglia rimovibile che è tenuta in posizione da quattro magneti ad alta resistenza. Per rimuovere la griglia, sollevare con cautela la griglia dal bordo fino a quando i magneti non sono completamente disinnestati. Per evitare di danneggiare i driver degli altoparlanti, non toccarli né con né senza la griglia in posizione.
Il PB42X può essere utilizzato senza le griglie installate, a condizione che si presti attenzione a evitare che i driver vengano danneggiati da oggetti duri/affilati, liquidi, animali domestici o mani. Conservare le griglie in un luogo asciutto e sicuro quando non vengono utilizzate.
Suggerimenti per l'uso
Il PB42X è più comodo quando viene utilizzato con sorgenti audio che hanno il proprio controllo del volume, come lettori MP3, computer o mixer audio. Impostare la manopola del volume del PB42X in modo tale che quando la sorgente audio è al volume massimo, il suono dal PB42X sia privo di stress o distorsioni udibili. Una volta impostato il volume sul PB42X, utilizzare il controllo del volume della sorgente audio per controllare il volume di riproduzione.
Specifiche
PB42X MK3
Woofer: Cono in fibra di carbonio da 4" con bordo in gomma
Tweeter: Cupola in seta da 0,75"
Crossover: 18dB/Ottava
Cassa: Cabinet con porta
Risposta in frequenza: 60Hz-20kHz (tipica in ambiente)
Ingresso: Mini jack stereo da 3,5 mm e RCA stereo
Potenza: 15Wx2 RMS
Dimensioni: 24 cm (A) x 14,7 cm (L) x 16,5 cm (P)
Si ritiene che le informazioni contenute in questo manuale siano accurate e affidabili, ma Micca non si assume alcuna responsabilità per il suo utilizzo né per eventuali violazioni di brevetti o altri diritti di terzi che potrebbero derivare dall'uso di questo manuale o del prodotto. Micca si riserva il diritto di modificare le specifiche del prodotto in qualsiasi momento senza preavviso.
Micca, PB42X e il logo Micca sono marchi di Micca. Gli altri marchi citati in questo manuale sono di proprietà dei rispettivi proprietari.
© 2012-2015 Micca. Tutti i diritti riservati.
