Micca PB42X - Manual del Altavoz de Estantería Amplificado

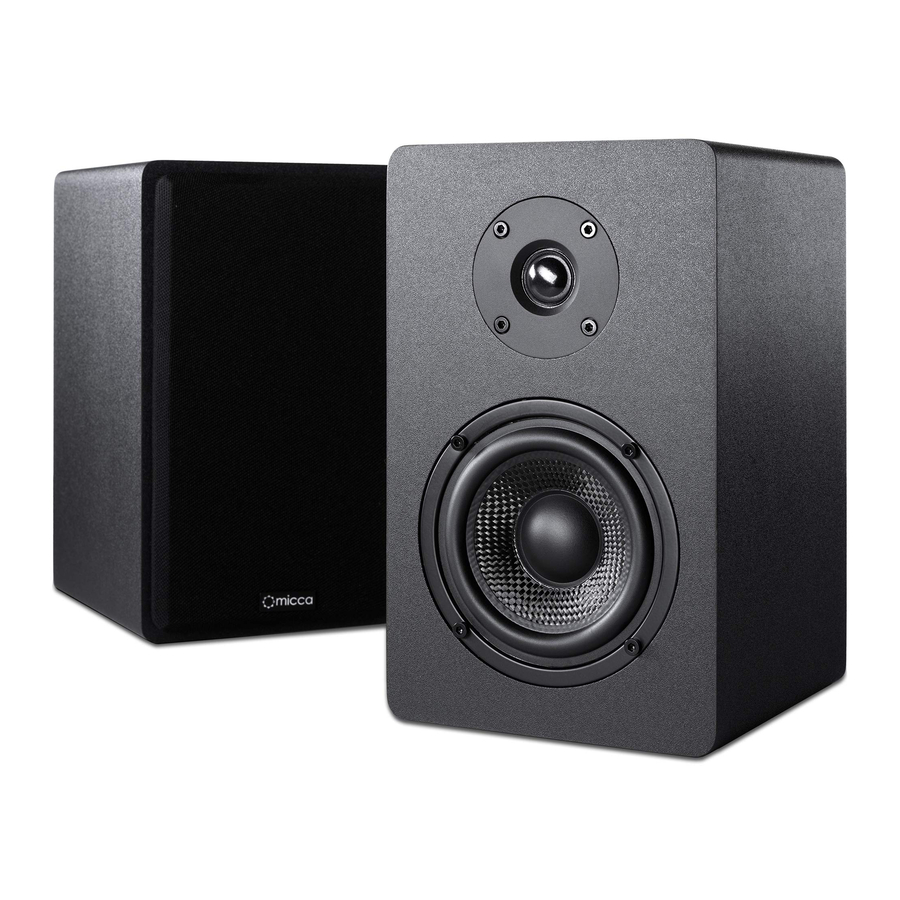

Apariencia
Recomendaciones Generales de Ubicación
Altura - Para escuchar en estéreo desde un área de escucha fija, el PB42X idealmente debe colocarse al nivel del oído del oyente, con el oyente cómodamente en la ubicación de escucha.
Separación - La distancia entre un par de altavoces PB42X debe ser más corta que la distancia desde los altavoces hasta el oyente. Incline los dos altavoces ligeramente hacia adentro hacia el oyente para obtener los mejores resultados.
Ubicación – Coloque el PB42X a lo largo de una pared o cerca de la esquina de una habitación para obtener los mejores resultados. Dado que los altavoces tienen puerto trasero, mantenga los altavoces al menos a 4 pulgadas de la pared.
Recomendaciones Específicas de Uso
Altavoces de Estantería
Cuando se colocan en estanterías, es importante mantener ambos altavoces a la misma altura. Evite colocar los altavoces a diferentes alturas, ya que esto degradará el sonido. La altura del altavoz debe seleccionarse de modo que esté lo más cerca posible del nivel del oído, teniendo en cuenta si los oyentes estarán sentados o de pie en el área de escucha.
Altavoz Estéreo en Soportes
Cuando se utilizan con soportes de altavoces, es importante seleccionar soportes de altavoces que coloquen los altavoces al nivel del oído del oyente. Haga esto midiendo la altura del oído del oyente cuando esté sentado en el área de escucha y restando 6 pulgadas. Por ejemplo, si el oído del oyente se mide a 36 pulgadas del piso cuando está sentado, seleccione soportes de altavoces que tengan aproximadamente 30 pulgadas de alto.
Monitor de Campo Cercano de Escritorio
El PB42X se puede utilizar como altavoces de monitor de escritorio/campo cercano, como cuando se colocan a cada lado de una pantalla o consola de mezclas. Si el COVO-S no se puede ubicar cerca del nivel del oído, se pueden usar cuñas de aislamiento de monitor de espuma para inclinar ligeramente los altavoces hacia atrás y desacoplar los altavoces de la superficie del escritorio. Tenga en cuenta que el PB42X no está blindado y, por lo tanto, no debe colocarse cerca de pantallas CRT u otros equipos sensibles a los campos magnéticos.
Configuración y Conexiones
El PB42X contiene un amplificador incorporado. NO use ningún otro amplificador para alimentar el PB42X. Hacerlo resultará en daños severos al amplificador y al PB42X.
Conexión de Cable del Dispositivo
El amplificador incorporado está contenido en el altavoz derecho PB42X. Este amplificador también se utiliza para alimentar el altavoz izquierdo a través del terminal de conexión "Output to Left" (Salida a la Izquierda). Se incluyen cables de altavoz para realizar esta conexión.
Apague el PB42X antes de realizar las conexiones de los cables de los altavoces. Use el cable de altavoz incluido para conectar los terminales "Output to Left" (Salida a la Izquierda) de la parte posterior del altavoz derecho a los terminales de entrada del altavoz izquierdo. Asegúrese de observar la polaridad correcta conectando negro con negro y rojo con rojo.
Conexión de Alimentación
El PB42X se suministra con un adaptador de corriente de CA a CC de 18V/2A. Asegúrese de que el interruptor de encendido del PB42X esté en la posición OFF (apagado) antes de conectar el adaptador de corriente.
Conexiones de Entrada
El PB42X tiene dos conexiones de entrada: un mini jack estéreo de 3.5 mm y jacks de entrada estéreo RCA. Solo se puede conectar una fuente de entrada a la vez. Conectar dos fuentes de entrada diferentes tanto a las entradas de 3.5 mm como a las RCA puede dañar el equipo de entrada.
Usando Por Primera Vez
Coloque la perilla de volumen del PB42X al mínimo y verifique dos veces todos los cables de los altavoces, la entrada y las conexiones de alimentación antes de encender el PB42X. Después de encender el PB42X, suba lentamente la perilla de volumen hasta que la salida esté al volumen deseado.
¡Felicitaciones, su configuración está completa!
Retirar la Rejilla
El PB42X tiene una rejilla extraíble que se mantiene en su lugar mediante cuatro imanes de alta resistencia. Para quitar la rejilla, levante con cuidado la rejilla desde el borde hasta que los imanes estén completamente desconectados. Para evitar dañar los controladores de los altavoces, no los toque ni con la rejilla puesta ni sin ella.
El PB42X se puede utilizar sin las rejillas instaladas siempre que se tenga cuidado para evitar que los controladores sufran daños, como por objetos duros/afilados, líquidos, mascotas o manos. Guarde las rejillas en un lugar seco y seguro cuando no estén en uso.
Consejos de Uso
El PB42X es más conveniente cuando se usa con fuentes de audio que tienen su propio control de volumen, como reproductores de MP3, computadoras o mezcladores de audio. Ajuste la perilla de volumen del PB42X de modo que cuando la fuente de audio esté al máximo volumen, el sonido del PB42X esté libre de estrés o distorsión audible. Una vez que se haya configurado el volumen en el PB42X, use el control de volumen de la fuente de audio para controlar el volumen de reproducción.
Especificaciones
PB42X MK3
Woofer: Cono de Fibra de Carbono de 4" con Borde de Goma
Tweeter: Domo de Seda de 0.75"
Crossover: 18dB/Octava
Enclosure: Gabinete con Puerto
Frequency Response: 60Hz-20kHz (Típico en la Habitación)
Input: Mini Jack Estéreo de 3.5mm y RCA Estéreo
Power: 15Wx2 RMS
Dimensions: 9.5" (H) x 5.8" (W) x 6.5" (D)
Se cree que la información en este manual es precisa y confiable, pero Micca no asume ninguna responsabilidad por su uso ni por ninguna infracción de patentes u otros derechos de terceros que puedan resultar del uso de este manual o del producto. Micca se reserva el derecho de cambiar las especificaciones del producto en cualquier momento sin previo aviso.
Micca, PB42X y el logotipo de Micca son marcas comerciales de Micca. Otras marcas comerciales a las que se hace referencia en este manual son propiedad de sus respectivos dueños.
© 2012-2015 Micca. Todos los derechos reservados.
