Hunter SRC Plus - Gyvenamųjų / Lengvųjų komercinių patalpų drėkinimo valdiklio vadovas

ĮVADAS

Pagaliau yra įperkamas valdiklis jūsų namams.

„Hunter Industries“ džiaugiasi galėdama pristatyti SRC Plus – paprastą ir patikimą valdiklį, skirtą gyvenamiesiems namams. SRC Plus sukurtas atsižvelgiant į klientų poreikius, todėl siūlo supaprastintą programavimą ratuku ir įspūdingą funkcijų spektrą, paprastai randamą dvigubai brangesniuose valdikliuose.

Nors SRC Plus yra įperkamas, jis neabejotinai yra profesionalios klasės produktas. Didelė, graži valdiklio spintelė su apsauginėmis durelėmis suteikia jūsų valdikliui tvarkingą ir profesionalią išvaizdą. Be to, SRC Plus turi esminių funkcijų, kurių reikia kraštovaizdžiams (pvz., lietaus jutiklio apėjimo grandinė ir pirminės galios viršįtampių apsauga), tačiau be nereikalingų priedų, dėl kurių rangovai dažnai sulaukia pakartotinių skambučių.

SRC Plus yra toks paprastas naudoti, kad atidžiai perskaitę šį vartotojo vadovą, po įdiegimo jo beveik neprireiks. Taip pat įtraukėme sutrumpintą instrukcijų lapą valdiklio durelių viduje, kad vėliau galėtumėte greitai pasinaudoti. Po kelių šio valdiklio naudojimo kartų galite būti tikri, kad SRC Plus yra produktas, kuris darbą atlieka efektyviai ir ekonomiškai.

SRC Plus yra patobulinta originalaus SRC Plus versija. Papildomos funkcijos ir patobulinimai apima:

• Nenutrūkstamąją atmintį
• Patikimesnę grandinę
• Vienu paspaudimu paleidžiamas ir perjungiamas rankinis režimas
• Hunter Quick Check™
• Automatinę apsaugą nuo trumpojo jungimo

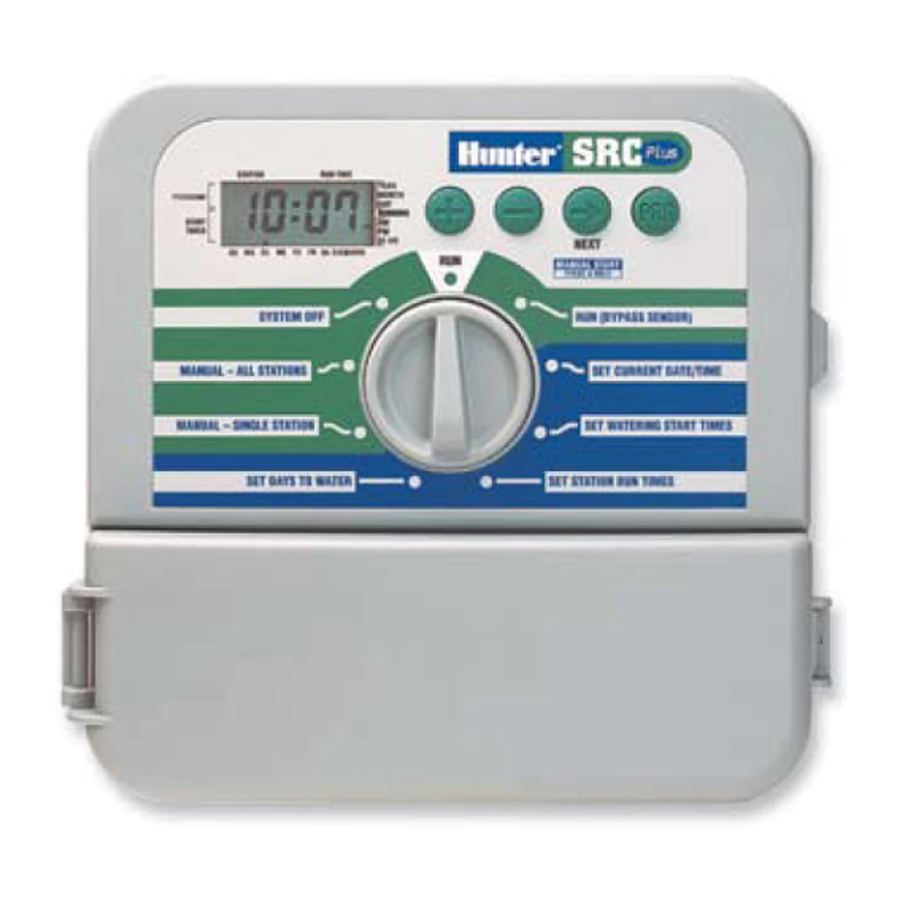

SRC PLUS KOMPONENTAI

Šiame skyriuje pateikiama trumpa kai kurių SRC Plus priekinės plokštės komponentų apžvalga. Kiekvienas elementas bus išsamiau aptartas vėliau, tačiau šis skyrius gali būti naudingas susipažįstant su įvairiomis galimybėmis.

1. LCD ekranas

Pradžios laikas – nurodo pasirinktą pradžios laiką (vienai programai reikia tik vieno pradžios laiko).

Programos žymeklis – nurodo naudojamą programą A, B arba C.

Stoties numeris – nurodo šiuo metu pasirinktą stoties numerį.

LCD ekranas – rodo įvairius laikus ir reikšmes.

Veikimo laikas – atskirų stočių laistymo trukmė.

Metai – dabartiniai kalendoriniai metai.

Mėnuo – dabartinis kalendorinis mėnuo.

Diena – dabartinė kalendorinė diena.

Vyksta – rodo, kada vyksta laistymas.

AM/PM – rodyklė atskiria AM arba PM laiką.

24 HR – be AM ir PM, galima naudoti ir 24 valandų laiką.

Savaitės diena – nurodo savaitės dienas, kuriomis reikia laistyti, arba galite pasirinkti laistyti nelyginėmis arba lyginėmis dienomis.

(Visais aukščiau nurodytais LCD ekrano elementais, kai mirksi rodyklės žymeklis, tai yra tai, ką nustatote.)

2. Valdymo mygtukai

Mygtukas – padidina pasirinktą mirksintį ekraną.

Mygtukas – sumažina pasirinktą mirksintį ekraną.

Mygtukas – perkelia pasirinktą mirksintį ekraną.

Mygtukas – pasirenka programą A, B arba C.

3. Transformatorius

120 VAC įjungiamas transformatorius (įtrauktas į SRC-600i ir 900i modelius) tiekia 24 VAC į valdiklį.

4. Valdymo ratukas

Pagrindinis SRC Plus bruožas yra aiškus, lengvai naudojamas ratuko dizainas, kuris leidžia greitai programuoti. Visos pagrindinės klaviatūros funkcijos yra aiškiai pažymėtos, kad būtų išvengta painiavos, kuri būdinga daugeliui kitų valdiklių.

Vykdyti (Run) – normali ratuko padėtis automatiniam ir rankiniam veikimui.

Vykdyti (apeiti jutiklį) (Run (Bypass Sensor)) – naudojamas norint atjungti papildomą oro sąlygų jutiklį, kuris gali būti prijungtas prie jūsų sistemos.

Nustatyti dabartinę datą/laiką (Set Current Date/Time) – leidžia nustatyti dabartinę datą ir laiką.

Nustatyti programos pradžios laikus (Set Program Start Times) – leidžia įjungti nuo 1 iki 4 pradžios laikų kiekvienoje programoje.

Nustatyti stoties veikimo laikus (Set Station Run Times) – leidžia vartotojui nustatyti kiekvienos stoties veikimo laiką nuo 0 iki 99 minučių.

Nustatyti dienas, kada laistyti (Set Days To Water) – leidžia vartotojui pasirinkti atskiras dienas, kada laistyti, arba pasirinkti laistymo pagal nelygines arba lygines dienas grafiką, atsižvelgiant į datą.

Rankinis – viena stotis (Manual – Single Station) – leidžia vartotojui vieną kartą įjungti vienos stoties laistymą.

Rankinis – visos stotys (Manual – All Station) – leidžia vartotojui vieną kartą įjungti visų stočių arba kelių pasirinktų stočių laistymą.

Sistema išjungta (System Off) – leidžia vartotojui nutraukti visas programas ir sustabdyti visą laistymą, kol ratukas nebus grąžintas į VYKDYMO (RUN) padėtį.

5. Laidų prijungimo skyrius

Atstatymo mygtukas (Reset Button) – šis mygtukas atstatys valdiklį. Visi užprogramuoti duomenys liks nepakitę.

9 voltų baterija – šarminė baterija išsaugos valdiklio atmintį, jei bus atjungtas transformatoriaus maitinimas. Tačiau baterija neveiks jokios laistymo veiklos (nepridedama). Transformatorius – du laidai nuo įjungiamo transformatoriaus yra prijungti prie dviejų AC gnybtų.

Gnybtų juostos sritis – naudokite transformatoriaus ir vožtuvo laidams prijungti nuo jų šaltinio iki valdiklio.

PASTABA: SRC Plus nėra atsparus vandeniui ar oro sąlygoms. Valdiklis turi būti įrengtas patalpoje arba apsaugotoje vietoje.

1. Pasirinkite vietą kuo arčiau standartinio elektros lizdo, kuris nėra valdomas šviesos jungikliu. Vieta turi būti apsaugota nuo drėgmės ir tiesioginių saulės spindulių.
2. Nuimkite tvirtinimo laikiklį (A) nuo valdiklio korpuso galinės dalies, patraukdami laikiklį žemyn ir šiek tiek atokiau nuo įrenginio.
3. Padėkite tvirtinimo laikiklį šiek tiek žemiau akių lygio. Naudodami skylę viršuje ir slankiojamą išpjovą apačioje, pritvirtinkite laikiklį pridedamais 1 colio (25 mm) varžtais (B). Pastaba: įsukite varžtų inkarus, jei tvirtinimo laikiklį tvirtinate prie gipso kartono arba mūro.
4. Sulygiuokite plyšines angas valdiklio korpuso gale (C) su bėgeliais ant tvirtinimo laikiklio (D). Švelniai stumkite valdiklį žemyn į padėtį ant laikiklio.
5. Užfiksuokite valdiklį vietoje įsukdami varžtą per apatinę centrinę tvirtinimo angą.

VOŽTUVŲ IR TRANSFORMATORIAUS PRIJUNGIMAS

1. Nutieskite valdymo laidus tarp valdymo vožtuvo vietos ir valdiklio. Paprastai rekomenduojama naudoti 18 AWG kelių laidų purkštuvų jungiamąjį kabelį. Šio tipo jungtis yra izoliuota įkasimui ir yra spalvotai koduota, kad būtų lengviau sekti jungtis.
2. Prie vožtuvų prijunkite bendrą laidą prie bet kurio vožtuvo solenoido laido. Dažniausiai tai yra baltos spalvos laidas. Prijunkite atskirą valdymo laidą prie likusio solenoido laido ir pasižymėkite spalvą, atitinkančią kiekvieną vožtuvą ir laistymo stotį, kurią jis valdo.
3. Apsaugokite laidus vandeniui atsparia jungtimi, kad apsaugotumėte jungtį.
4. Atidarykite atlenkiamas laidų prijungimo skyriaus dureles, kad pasiektumėte gnybtų juostos sritį, parodytą diagramoje.
5. Nutieskite vožtuvo laidus per didelę angą korpuso pagrinde arba per ½ colio laidą, jei jis įrengtas. Nuimkite ¼ colio izoliacijos nuo visų laidų galų.

PASTABA: nejunkite transformatoriaus į maitinimo šaltinį, kol valdiklis nebus sumontuotas ir visi vožtuvai nebus prijungti.

Baterija leidžia programuoti SRC Plus valdiklį be kintamosios srovės. Tačiau baterija negalės įjungti jokių stočių vožtuvų. Prieš tęsiant laistymą, turi būti atnaujintas elektros maitinimas. SRC Plus turi nenutrūkstamąją atmintį, kuri išsaugo visą programos informaciją dingus elektrai.

PAGRINDINIO VOŽTUVO PRIJUNGIMAS

PASTABA: užpildykite šį skyrių tik tuo atveju, jei įrengtas pagrindinis vožtuvas. Pagrindinis vožtuvas yra normaliai uždarytas vožtuvas, įrengtas pagrindinės linijos tiekimo taške, kuris atsidaro tik tada, kai įjungiama automatinė sistema.

1. Prie pagrindinio vožtuvo prijunkite bendrą laidą prie bet kurio vožtuvo solenoido laido. Prijunkite atskirą valdymo laidą prie likusio solenoido laido ir pasižymėkite spalvą, atitinkančią pagrindinį vožtuvą.
2. Nutieskite šiuos laidus į valdiklį taip pat, kaip ir stočių vožtuvus. Baltas bendras laidas vis tiek eis į varžto lizdą, pažymėtą C. Papildomas laidas, einantis iš pagrindinio vožtuvo, eis į varžto lizdą, pažymėtą MV.

SIURBLIO PALEIDIMO RELĖS PRIJUNGIMAS

PASTABA: užpildykite šį skyrių tik tuo atveju, jei įrengta siurblio paleidimo relė. Siurblio paleidimo relė yra elektroninis įrenginys, kuris naudoja srovę iš valdiklio, kad įjungtų atskirą elektros grandinę, kad įjungtų siurblį, kad tiekų vandenį į jūsų sistemą.

Valdiklis turi būti sumontuotas bent 15 pėdų (4,5 m) atstumu nuo siurblio paleidimo relės ir siurblio. Kai įsijungia siurblio paleidimo relė, ji siunčia viršįtampius, kurie gali sugadinti valdiklį, kuris yra sumontuotas per arti. Kai siurblį turi valdyti valdiklis, turi būti naudojama siurblio paleidimo relė. „Hunter“ siūlo platų siurblio paleidimo relių asortimentą daugumai programų.

1. Nutieskite laidų porą nuo siurblio relės į valdiklio korpusą.
2. Prijunkite bendrą laidą prie varžto lizdo C (bendras) ir likusį laidą nuo siurblio relės prie MV varžto lizdo.

Relės srovės suvartojimas neturi viršyti 0,35 amperų. Nejunkite valdiklio tiesiogiai prie siurblio – galite sugadinti valdiklį.

PASTABA: jei kartu su SRC Plus įrengtas lietaus jutiklis, kartu su siurblio paleidimo rele, vadovaukitės instrukcijomis skyriuje „SIURBLIO PALEIDIMO RELĖS PRIJUNGIMAS“

ORO SĄLYGŲ JUTIKLIO PRIJUNGIMAS

Prie SRC Plus galima prijungti „Hunter Mini-Clik^®“ lietaus jutiklį. Šio jutiklio paskirtis – sustabdyti laistymą, kai kritulių yra pakankamai. Jutiklis jungiamas tiesiai prie valdiklio ir leidžia lengvai nepaisyti jutiklio naudojant VYKDYMO (APEITI JUTIKLĮ) (RUN (BYPASS SENSOR)) padėtį ant ratuko.

1. Nutieskite laidus nuo lietaus jutiklio per tą pačią angą, kuri naudojama vožtuvo laidams.
2. Prijunkite vieną lietaus jutiklio laidą prie RS gnybto, o kitą – prie C gnybto.
3. Prijunkite vožtuvo bendrą laidą iš lauko prie RS gnybto. Pastaba: jei naudojama siurblio relė, siurblio relės bendras laidas taip pat turi būti prijungtas prie RS gnybto.

Oro sąlygų jutiklis išjungia jūsų sistemą lietingu oru – taupydamas vandenį. Kreipkitės į savo montuotoją, kad gautumėte daugiau informacijos apie šį įrenginį.

Oro sąlygų jutiklio apėjimas

Su šia įmontuota funkcija, yra VYKDYMAS (APEITI JUTIKLĮ) (RUN (BYPASS SENSOR)), nereikia jokio papildomo rankinio apėjimo jungiklio, kai naudojami lietaus jutikliai. SRC Plus veikia su „Hunter Mini-Clik®“, „Rain-Clik™“, „Freeze-Clik®“ ir kai kuriais kitais rinkoje esančiais lietaus, vėjo ar šalčio jutikliais. Jei jutiklis trukdo sistemos veikimui, tiesiog pasukite ratuką į VYKDYMO (APEITI JUTIKLĮ) (RUN (BYPASS SENSOR)) padėtį ir oro sąlygų jutiklis bus nepaisomas.

SRR ARBA ICR NUOTOLINIO VALDYMO PRIETAISO JUNGIMAS (nepridedamas)

Hunter SRC Plus yra paruoštas naudoti su SRR arba ICR nuotolinio valdymo sistema. Nuotolinio valdymo pultas leidžia rangovams ir galutiniams vartotojams valdyti sistemą, nereikalaujant vaikščioti pirmyn ir atgal prie valdiklio.

Norėdami naudoti SRR arba ICR nuotolinio valdymo sistemą, turite įdiegti SmartPort ® lizdą.

1. Įdiekite ½" vidiniu sriegiu PVC "Tee" lauko laidų kanale (PVC vamzdyje) maždaug 12" žemiau SRC Plus.
2. Įkiškite raudoną, baltą ir mėlyną laidus iš diržų per "Tee" pagrindą ir į laidų skyrių, kaip parodyta 1 paveiksle.

3. Įsukite diržų korpusą į "Tee", kaip parodyta 1 paveiksle.
4. Pasiekite gnybtų juostos sritį ir prijunkite raudoną laidą prie kairiojo AC varžto lizdo, prijunkite baltą laidą prie kito AC varžto lizdo ir prijunkite mėlyną laidą prie varžto lizdo, pažymėto "R".


Laidų diržas dabar paruoštas naudoti su nuotolinio valdymo pultu. Norėdami gauti daugiau informacijos, skaitykite SRR arba ICR savininko vadovą arba susisiekite su vietiniu Hunter platintoju, kad gautumėte užsakymo informaciją.

PASTABA: Bet koks laidų pratęsimas ant nuotolinio valdymo diržų gali sukelti klaidos pranešimą valdiklio ekrane ir galimą nuotolinio valdymo bloko gedimą dėl radijo trukdžių. Kai kuriais atvejais diržų pailginimas gali veikti gerai, kitais atvejais jis gali neveikti visiškai (tai priklauso nuo vietos). Bet kuriuo atveju, pratęsiant laidų diržus, reikia naudoti ekranuotą kabelį, kad būtų sumažintas galimas elektros triukšmo poveikis. Norėdami lengviausiai įdiegti, užsisakykite naują Hunter SRR-SCWH SmartPort ® laidų diržus su 25 pėdų ekranuotu kabeliu.

Su IMMS™ automatinės drėkinimo sistemos keliose vietose arba keli valdikliai vienoje vietoje gali būti užprogramuoti funkcijoms, kurios paprastai būtų tvarkomos tiesiogiai kiekviename valdiklyje. Vandens laistymo dienų, veikimo trukmės, pradžios laiko, ciklo ir mirkymo operacijų planavimas ir dar daugiau dabar gali būti atliekamas iš vieno kompiuterio, esančio už mylių nuo faktinės instaliacijos. Be to, suplanuotas ne drėkinimo komponentų, taip pat naudojamų šiose vietose, veikimas, pvz., apšvietimo sistemos sporto aikštelėse, fontanai prekybos centruose, taip pat siurbliai ir jutikliai gali būti programuojami ir stebimi iš vienos centrinės vietos. Pagrindinė IMMS funkcija yra galimybė stebėti besikeičiančias sąlygas. Naudojant tokias parinktis kaip srauto jutikliai, lietaus jutikliai ir kiti orų jutikliai, IMMS gali gauti ataskaitas apie esamą būklę kiekvienoje vietoje, su kuria ji yra susieta, ir tada reaguoti su reikiamais koregavimais, jei kuri nors iš tų sąlygų viršija apibrėžtas ribas. Ji gali bendradarbiauti su bet kuriuo ar visais standartiniais automatiniais valdikliais Hunter linijoje, nuo SRC Plus iki Pro-C iki ICC. Be to, tai yra sistema, kurią lengva ir nebrangu atnaujinti, todėl galima pritaikyti besiplečiantį valdiklių tinklą. Norėdami gauti daugiau informacijos apie IMMS programinę įrangą, susisiekite su vietiniu Hunter pardavėju.

ELEKTROS ENERGIJOS TIEKIMO NUTRAUKIMAI

Dėl galimų elektros energijos tiekimo nutraukimų valdiklis turi neenergetinę atmintį, kad programa būtų išsaugota neribotą laiką. Jei nėra įdėta 9 voltų baterija, valdiklis sustabdys laiką, kai nutrūks elektros energijos tiekimas, ir tęs, laikydamas laiką po to, kai elektros energijos tiekimas bus atnaujintas. Jei įdėta baterija, 9 voltų baterijos atsarginė kopija laikys laiką, todėl laikrodis ir kalendorius bus nepažeisti kelias dienas.

PURKŠTUVŲ SISTEMOS PAGRINDAI

Yra trys pagrindiniai komponentai, kurie yra susiję su visomis automatinėmis purkštuvų sistemomis, kurios yra gaminamos šiandien. Tai yra valdiklis, vožtuvai ir purkštuvai.

Valdiklis yra tai, kas leidžia visai sistemai veikti efektyviai. Techniškai tai yra viso sistemos smegenys, nurodančios vožtuvams, kada tiekti vandenį į purkštuvus ir kiek ilgai tai daryti. Purkštuvai, savo ruožtu, nukreips vandenį į aplinkinius augalus ir veją.

Vožtuvas valdo purkštuvų grupę, vadinamą laistymo stotimi. Šios stotys yra išdėstytos pagal ten esančių augalų tipą, augalų vietas ir didžiausią vandens kiekį, kuris gali būti pumpuojamas į vietą. Kiekvienas vožtuvas yra prijungtas laidu prie gnybtų juostos srities valdiklio viduje. Čia laidas yra prijungtas prie numerio, kuris atitinka vožtuvo stoties numerį.

Valdiklis valdys vožtuvus eilės tvarka, tik po vieną vienu metu. Kai vožtuvas baigs laistymą, jis persijungs į kitą stotį, kuri buvo užprogramuota. Šis procesas vadinamas laistymo ciklu. Informacija, susijusi su atskirų stočių laistymo laikais ir laistymo dažnumu, vadinama programa.

LAISTYMO GRAFIKO SUDARYMAS

Daugumai vartotojų daug lengviau suplanuoti savo konkretų laistymo grafiką ant popieriaus, prieš iš tikrųjų programuojant informaciją į valdiklį. Taip pat patogu turėti rašytinį savo programavimo informacijos įrašą, kad būtų lengviau pasinaudoti.

Yra keletas gairių, kurių reikia laikytis nustatant, kada ir kiek ilgai laistyti. Šie veiksniai yra dirvožemio tipas, laistoma kraštovaizdžio dalis, oro sąlygos ir naudojamų purkštuvų tipai. Kadangi yra tiek daug skirtingų kintamųjų, kurie gali nustatyti jūsų individualų laistymo grafiką, neįmanoma pateikti tikslaus grafiko, kurio reikia laikytis. Tačiau mes įtraukėme keletą gairių, kurios padės jums pradėti.

PASTABA: Paprastai gerai laistyti vieną ar dvi valandas prieš saulėtekį. Vandens slėgis bus optimalus anksti ryte, o vanduo gali įsigerti į augalų šaknis, o garavimas bus minimalus. Daugumai augalų laistymas vidurdienį arba vakare gali sukelti augalų pažeidimus arba galimą miltligę.

PASTABA: Stebėkite per mažo arba per didelio laistymo požymius. Per didelis laistymas dažniausiai pasireiškia vandens telkiniais, kuriems reikia daug laiko įsigerti arba išgaruoti, o per mažai laistomi kraštovaizdžiai parodys spalvos pasikeitimo ir sausumo požymius. Nedelsdami atlikite programavimo pakeitimus, kai yra įrodymų.

KAIP UŽPILDYTI LAISTYMO GRAFIKO FORMĄ

Būtinai naudokite pieštuką, kai pildote šią formą. Naudodami pridedamą pavyzdį ir toliau pateiktą informaciją, turėtumėte turėti visą informaciją, kurios reikia norint sudaryti savo asmeninį vandens grafiką.

Stoties numeris ir vieta – Nustatykite stoties numerį, vietą ir laistomo augalo tipą.

Laistymo diena – Nustatykite, ar norite naudoti kalendorinę dieną, ar nelyginę ar lyginę dieną. Kalendorinės dienos grafikui apibraukite savaitės dieną, kurią norite laistyti. Norėdami sudaryti nelyginės arba lygios dienos grafiką, tiesiog pažymėkite atitinkamą langelį.

Programos pradžios laikas – Nurodykite dienos laiką, kada programa prasidės. Kiekviena programa gali turėti nuo 1 iki 4 pradžios laikų. Tačiau vienas pradžios laikas gali paleisti visą programą.

Stoties veikimo laikas – Nurodykite kiekvienos stoties veikimo laiką (nuo 1 iki 99 minučių). Parašykite "OFF" (išjungta) bet kuriai stočiai, kurios nenorite paleisti programoje.

Laikykite šį grafiką saugioje vietoje, kad galėtumėte greitai pasinaudoti vėliau, o ne slinkti per programos informaciją valdiklyje.

LAISTYMO GRAFIKO FORMOS PAVYZDYS

PROGRAMA A

PROGRAMA B

PROGRAMA C

LAISTYMO DIENŲ GRAFIKAS

KALENDORIUS

SU

MO

TU

WE

TH

FR

SA

SU

MO

TU

WE

TH

FR

SA

SU

MO

TU

WE

TH

FR

SA

X

X

X

X

X

X

X

NELYGINĖ/LYGINĖ

NELYGINĖ LYGINĖ

NELYGINĖ LYGINĖ

NELYGINĖ LYGINĖ

STOTIS

VIETA

ZONOS VEIKIMO TRUKMĖ

ZONOS VEIKIMO TRUKMĖ

ZONOS VEIKIMO TRUKMĖ

1

Priekinė veja

00:15

00:00

00:00

2

Šoninė veja

00:15

00:00

00:00

3

Galinis vejos plotas

00:20

00:00

00:00

4

Gėlės

00:00

00:15

00:00

5

Sodas

00:00

00:00

00:20

6

Priekinis kampas

00:00

00:00

01:00

7

8

9

PROGRAMA PRADŽIOS LAIKAI

1

6:00 AM

8:00 AM

5:00 AM

2

Išjungta (Off)

Išjungta (Off)

Išjungta (Off)

3

Išjungta (Off)

Išjungta (Off)

Išjungta (Off)

4

Išjungta (Off)

Išjungta (Off)

Išjungta (Off)

LAISTYMO GRAFIKO FORMA

PROGRAMAVIMO PAGRINDAI

Laistymo programa gali būti sukurta taip, kad vožtuvai veiktų nuosekliai, vienas po kito. Norint sukurti laistymo programą, tereikia:

1. Pasirinkite programą (A, B arba C) paspausdami mygtuką ant valdiklio (rekomenduojama pradėti nuo Programos A).
2. Nustatykite programos pradžios laiką (norint suaktyvinti laistymo programą, reikia tik vieno programos pradžios laiko).
3. Nustatykite kiekvieno programai priskirto vožtuvo veikimo trukmę ir
4. Nustatykite dienas, kuriomis norite, kad laistymo programa veiktų.

Įtraukėme pavyzdį, kuris geriau iliustruos programos veikimą:

Tarkime, kad programos pradžios laikas nustatytas 6:00 val. Stotys 1 ir 2 veiks 15 minučių, o stotis 3 - 20 minučių. Atkreipkite dėmesį, kad stotys 4, 5 ir 6 nebuvo įtrauktos į šią programą, jas laistysime pagal atskiras programas.

Grįžtant prie ankstesnio pavyzdžio, 6:00 val. valdiklis suaktyvins laistymo ciklą. Purkštuvai 1 stotyje veiks 15 minučių ir automatiškai išsijungs. Valdiklis automatiškai pereis prie 2 stoties purkštuvų. Šie purkštuvai taip pat veiks 15 minučių ir išsijungs. Tada automatiškai prasidės laistymas 3 stotyje. Purkštuvai įsijungs 20 minučių ir automatiškai išsijungs. Kadangi stotims 4, 5 ir 6 laikai nebuvo užprogramuoti, valdiklis jas praleidžia. Tai užbaigs programą ir vandens ciklas baigsis 6:50 val.

Kaip parodyta aukščiau pateiktame pavyzdyje, norint paleisti tris skirtingas stotis, reikėjo tik vieno programos pradžios laiko. Valdiklis automatiškai pereina prie kitos stoties, nereikalaujant papildomų pradžios laikų.

Suprantame, kad daugelio vartotojų augalų laistymo poreikiai skiriasi, todėl mes, "Hunter", įrengėme SRC Plus su trimis skirtingomis programomis A, B ir C. Šios programos yra visiškai nepriklausomos viena nuo kitos ir suteikia jums galimybę turėti tris viename valdiklyje veikiančius laikmačius.

PROGRAMAVIMO PAGRINDŲ PAVYZDYS

Visas Programos A Ciklas = 50 minučių

VALDIKLIO PROGRAMAVIMAS

SRC Plus valdiklį paprasta programuoti. Lengvai suprantamas ratuko dizainas leidžia jums žingsnis po žingsnio atlikti programavimo procesą ir įjungti rankinį laistymą vienu ratuko pasukimu.

SRC Plus ekrane rodomas laikas ir diena, kai valdiklis neveikia. Ekranas pasikeičia, kai ratukas pasukamas, kad būtų rodoma konkreti programavimo informacija, kurią reikia įvesti. Programuojant mirksinčią ekrano dalį galima pakeisti paspaudus arba mygtukus. Norėdami pakeisti ką nors, kas nemirksi, spauskite mygtuką, kol pradės mirksėti norimas laukas.

SRC Plus taip pat pateikia informacinę etiketę, kuri pritvirtinta prie valdiklio durelių vidinės pusės (daugiau jokių pamestų ar netinkamai padėtų instrukcijų!). Taip pat yra papildomos vietos, kur galima įrašyti purkštuvų stoties vietos informaciją.

Trys pilnos programos, kurių kiekviena gali turėti keturis dienos pradžios laikus, leidžia augalus su skirtingais laistymo poreikiais atskirti pagal skirtingus dienos grafikus. Keli pradžios laikai leidžia laistyti ryte, po pietų ir vakare, o tai puikiai tinka įrengiant naujas vejas ir trokštančius vienmečius augalus. Integruotas 365 dienų kalendorinis laikrodis leidžia atsižvelgti į nelyginių/lyginių dienų laistymo apribojimus nereikalaujant kas mėnesį iš naujo programuoti. Arba tiesiog nurodykite savaitės dienas, kuriomis norite laistyti. SRC Plus tai padaro lengvai.

PASTABA: Pagrindinė programavimo taisyklė yra ta, kad bet kuris mirksintis simbolis ar ženklas bus programuojamas elementas. Pavyzdžiui, jei nustatant laiką mirksi valanda, valandą galima pakeisti arba užprogramuoti. Iliustraciniais tikslais mirksintys simboliai yra PILKOS spalvos.

Norėdami suaktyvinti programą savo valdiklyje, turite įvesti šią informaciją:

1. Nustatykite dabartinę dieną ir laiką – pasukite ratuką į SET CURRENT DATE/TIME (Nustatyti dabartinę datą/laiką).
2. Nustatykite, kuriuo paros metu norėtumėte, kad programa prasidėtų – pasukite ratuką į SET PROGRAM START TIMES (Nustatyti programos pradžios laikus).
3. Nustatykite, kiek laiko kiekvienas vožtuvas laistys – pasukite ratuką į SET STATION RUN TIMES (Nustatyti stoties veikimo trukmę).
4. Nustatykite dienas, kuriomis norėtumėte, kad programa laistytų – pasukite ratuką į SET DAYS TO WATER (Nustatyti laistymo dienas).

PASTABA: Visos stotys veikia skaitine tvarka. Norint suaktyvinti laistymo programą, reikia tik vieno programos pradžios laiko.

Datos ir laiko nustatymas

1. Pasukite ratuką į SET CURRENT DATE/TIME (Nustatyti dabartinę datą/laiką) padėtį.

2. Ekrane mirksės dabartiniai metai: Naudokite arba mygtuką, kad nustatytumėte metus. Nustatę teisingus metus, paspauskite , kad pereitumėte prie mėnesio nustatymo.

3. Ekrane bus rodomas mėnuo ir diena: Mirksės mėnuo. Naudokite arba mygtuką, kad nustatytumėte mėnesį. Paspauskite , kad pereitumėte prie dienos nustatymo.

4. Mirksės diena: Naudokite arba mygtuką, kad nustatytumėte mėnesio dieną. (Savaitės diena automatiškai nurodoma rodykle ekrano apačioje, nukreipta į dieną.) Paspauskite mygtuką, kad pereitumėte prie laiko nustatymo.

5. Bus rodomas laikas, o rodyklė mirksės ant AM. Paspauskite arba mygtukus, kad pasirinktumėte AM, PM arba 24 HR. Paspauskite mygtuką, kad pereitumėte prie valandų nustatymo.

6. Mirksės valandos. Paspauskite arba mygtuką, kad pakeistumėte ekrane rodomą valandą. Paspauskite , kad pereitumėte prie minučių nustatymo.

7. Mirksės minutės. Naudokite arba mygtuką, kad pakeistumėte ekrane rodomas minutes. Data, diena ir laikas dabar nustatyti, o ratuką galima grąžinti į RUN (Vykdyti) padėtį.


Programos pradžios laikų nustatymas

1. Pasukite ratuką į SET PROGRAM START TIMES (Nustatyti programos pradžios laikus) padėtį.

2. Gamyklinis nustatymas yra programa A. Jei reikia, galite pasirinkti programą B arba C paspausdami mygtuką.
3. Naudokite arba mygtuką, kad pakeistumėte pradžios laiką. (Pradžios laikai didėja 15 minučių intervalais.) Palaikykite bet kurį mygtuką 1 sekundę, kad greitai pakeistumėte laiką.

4. Paspauskite mygtuką, kad pasirinktumėte kitą pradžios laiką, arba paspauskite , kad pasirinktumėte kitą programą.

PASTABA: Vienas pradžios laikas nuosekliai suaktyvins visas tos programos stotis. Tai pašalina poreikį įvesti kiekvienos stoties pradžios laiką. Kelis programos pradžios laikus galima naudoti atskiriems rytiniams, popietiniams ar vakariniams laistymo ciklams.

Programos pradžios laiko pašalinimas

Kai ratukas nustatytas į SET PROGRAM START TIMES (Nustatyti programos pradžios laikus) padėtį, paspauskite arba mygtuką, kol pasieksite 12:00 AM (Vidurnaktis). Iš čia paspauskite mygtuką vieną kartą, kad pasiektumėte OFF (Išjungta) padėtį.

PASTABA: Jei visų keturių programos pradžios laikai yra išjungti, tada programa yra išjungta. (Visa kita programos informacija išsaugoma). Kadangi nėra pradžios laikų, su ta programa nebus laistoma. Tai yra patogus būdas sustabdyti laistymą tik vienoje programoje, nepasukant ratuko į OFF (Išjungta) padėtį.

Nustatymų stočių veikimo laikai (kiekvienos zonos laistymo trukmė)

1. Pasukite ratuką į SET STATION RUN TIMES (Nustatyti stočių veikimo laikus) padėtį.

2. Ekrane bus rodoma paskutinė pasirinkta programa (A, B arba C), pasirinktos stoties numeris, SET STATION RUN TIMES (Nustatyti stočių veikimo laikus) ir tos stoties veikimo laikas mirksės. Galite perjungti į kitą programą paspausdami mygtuką.
3. Naudokite arba mygtuką, kad pakeistumėte stoties veikimo laiką ekrane.

4. Paspauskite mygtuką, kad pereitumėte prie kitos stoties.
5. Pakartokite 3 ir 4 veiksmus kiekvienai stočiai.
6. Galite nustatyti stočių veikimo laiką nuo 0 iki 99 minučių.
7. Galite perjungti programas būdami toje pačioje stotyje. Tačiau rekomenduojama užbaigti vieną programą prieš pereinant prie kitos programos.

PASTABA: Šokinėjimas tarp programų gali būti painus ir gali sukelti programos įvedimo klaidų.

Laistymo dienų nustatymas

1. Pasukite ratuką į SET DAYS TO WATER (Nustatyti laistymo dienas) padėtį.

2. Ekrane bus rodoma paskutinė pasirinkta programa (A, B arba C). Galite perjungti į kitą programą paspausdami mygtuką.
3. Valdiklis rodys šiuo metu užprogramuotą aktyvių dienų tvarkaraščio informaciją. Ši ratuko padėtis suteikia skirtingas laistymo parinktis: pasirinkite laistyti konkrečiomis savaitės dienomis arba pasirinkite laistyti tik nelyginėmis arba lyginėmis dienomis. Kiekviena programa gali veikti tik naudojant vieną laistymo dienos parinktį.

Konkrečių savaitės dienų pasirinkimas laistymui

1. Kai rodyklės žymeklis yra ant konkrečios dienos STATION RUN TIME YEAR (Stoties veikimo laiko metai) (žymeklis visada prasideda nuo sekmadienio), paspauskite mygtuką, kad suaktyvintumėte konkrečią savaitės dieną laistymui. Paspauskite mygtuką, kad atšauktumėte laistymą tą dieną. Paspaudus mygtuką, žymeklis automatiškai pereina į kitą dieną.

2. Pakartokite 1 veiksmą, kol bus pasirinktos visos norimos dienos. Pasirinktų dienų rodyklės bus rodomos ekrane, nurodant jų būseną kaip ON (ĮJUNGTA).

Paskutinė ištisinė rodyklė yra paskutinė tos programos laistymo diena.

Nelyginių arba lyginių dienų pasirinkimas

Ši funkcija naudos sunumeruotą mėnesio dieną laistymui, o ne konkrečias savaitės dienas (nelyginės dienos 1-oji, 3-oji, 5-oji ir t. t.; lyginės dienos 2-oji, 4-oji, 6-oji ir t. t.)

1. Spauskite mygtuką, kol rodyklės žymeklis bus virš EVEN (Lyginės) arba ODD (Nelyginės) ekrane.
2. Paspauskite mygtuką, kad pasirinktumėte, arba mygtuką, kad atšauktumėte Odd Days (Nelyginės dienos) arba Even Days (Lyginės dienos). Anksčiau pasirinktos savaitės dienos vėl taps aktyvios, jei Odd Days (Nelyginės dienos) arba Even Days (Lyginės dienos) bus atšauktos.

PASTABA: Bet kurio mėnesio 31-oji ir vasario 29-oji visada yra "išjungtos" dienos, jei pasirinktas nelyginis laistymas.

Vykdyti

Kai programavimas bus baigtas, pasukite ratuką į RUN (Vykdyti) padėtį, kad įjungtumėte automatinį visų pasirinktų programų ir paleidimo laikų vykdymą. Laistymas nevyks, nebent ratukas yra RUN (Vykdyti) arba RUN (SENSOR BYPASS) (Jutiklio apeiga) padėtyje.

Sistema išjungta

Šiuo metu laistančios sklendės bus uždarytos, kai ratukas dviem sekundėms bus pasuktas į SYSTEM OFF (Sistema išjungta) padėtį.

Visos aktyvios programos nutraukiamos ir laistymas sustabdomas. Norėdami grąžinti valdiklį į normalų automatinį veikimą, tiesiog grąžinkite ratuką į RUN (Vykdyti) padėtį.

Vienos stoties paleidimas rankiniu būdu

1. Pasukite ratuką į MANUAL- SINGLE STATION (Rankinis- Viena stotis) padėtį.

2. Stoties veikimo laikas mirksės ekrane. Naudokite mygtuką, kad pereitumėte prie kitos stoties. Galite naudoti arba mygtuką, kad pasirinktumėte stoties laistymo trukmę.
3. Pasukite ratuką pagal laikrodžio rodyklę į RUN (Vykdyti) padėtį, kad paleistumėte stotį (bus laistoma tik paskirtoji stotis, tada valdiklis grįš į automatinį režimą be jokių anksčiau nustatytos programos pakeitimų).

Visų stočių paleidimas rankiniu būdu

Vieno paspaudimo rankinis paleidimas ir perėjimas

Taip pat galite suaktyvinti visas stotis laistymui nenaudodami ratuko.

1. Palaikykite nuspaudę mygtuką 2 sekundes.
2. Ši funkcija automatiškai nustato programą A. Galite pasirinkti programą B arba C paspausdami programą.
3. Stoties numeris mirksės. Spauskite mygtuką, kad slinktumėte per stotis, ir naudokite arba mygtukus, kad sureguliuotumėte stočių veikimo laiką. (Jei 2 ar 3 veiksmuose nepaspaudžiami jokie mygtukai, valdiklis automatiškai pradės programą A.)
4. Spauskite mygtuką, kad slinktumėte į stotį, nuo kurios norite pradėti. Po 2 sekundžių pauzės programa prasidės.

Ši funkcija puikiai tinka greitam ciklui, kai reikia papildomo laistymo arba jei norite slinkti per stotis, kad patikrintumėte savo sistemą.

Hunter Quick Check™

Drėkinimo specialistai nuolat ieško būdų, kaip efektyviau ir veiksmingiau diagnozuoti programas lauke. Užuot fiziškai tikrinus kiekvieną lauko laidų grandinę dėl galimų problemų, vartotojas gali paleisti "Hunter Quick Check™" grandinės testavimo procedūrą. Ši grandinės diagnostikos procedūra yra labai naudinga, nes ji padeda greitai nustatyti "trumpuosius jungimus", kuriuos dažniausiai sukelia sugedę solenoidai arba kai plikas bendrasis laidas paliečia pliką stoties valdymo laidą.

Norėdami inicijuoti "Hunter Quick Check" testavimo procedūrą, vienu metu paspauskite , , ir mygtukus. Budėjimo režime LCD ekrane bus rodomi visi segmentai (tai naudinga, kai trikdomas ekrano veikimas). Paspauskite mygtuką, kad pradėtumėte "Quick Check" testavimo procedūrą. Per kelias sekundes sistema ieško visų stočių, kad aptiktų didelės srovės kelią per stoties gnybtus. Kai aptinkamas lauko laidų trumpasis jungimas, valdiklio LCD ekrane trumpam sumirksi ERR simbolis, prieš kurį nurodomas stoties numeris. Kai "Hunter Quick Check" baigia vykdyti šią grandinės diagnostikos procedūrą, valdiklis grįžta į automatinio laistymo režimą.

Valdiklio atminties išvalymas / Valdiklio nustatymas iš naujo

Jei jaučiate, kad neteisingai užprogramavote valdiklį, yra procesas, kuris atkurs atmintį į gamyklinius numatytuosius nustatymus ir ištrins visas programas ir duomenis, kurie buvo įvesti į valdiklį.

1. Paspauskite ir laikykite nuspaudę , ir mygtukus.
2. Paspauskite ir atleiskite atstatymo mygtuką apatiniame laidų skyriuje.
3. Atleiskite , ir mygtukus. Ekrane dabar turėtų būti rodoma 12:00AM. Visa atmintis buvo išvalyta ir valdiklį dabar galima perprogramuoti.

GEDIMO PAŠALINIMO VADOVAS

SPECIFIKACIJOS

Veikimo specifikacijos

• Stoties veikimo laikas: nuo 0 iki 99 minučių 1 minutės intervalais
• Paleidimo laikai: 4 per dieną, vienai programai, iki 12 paleidimų per dieną
• Laistymo grafikas: 7 dienų kalendorius arba nelyginis-lyginis programavimas su 365 dienų laikrodžiu/kalendoriumi

Elektros specifikacijos

1. Transformatoriaus įvestis: 120VAC, 60Hz (230VAC, 50/60Hz tarptautiniam naudojimui)
2. Transformatoriaus išvestis: 26VAC, 0,75 amperų
3. Stoties išvestis: 24VAC, 0,35 amperų vienai stočiai
4. Maksimali išvestis: 24VAC, 0,75 amperų (įskaitant pagrindinio vožtuvo grandinę)
5. Atsarginė baterija: 9 voltų šarminė baterija (nepridedama)
6. Trys programos: A, B ir C
7. Nenutrūkstama atmintis

Matmenys

• Bendras aukštis: 8¼" (22 cm)
• Plotis: 8½" (21 cm)
