Hunter SRC Plus - Konut/Hafif Ticari Sulama Kontrol Cihazı Kılavuzu

GİRİŞ

Sonunda, eviniz için uygun fiyatlı bir kontrol cihazı var.

Hunter Industries, konut uygulamaları için Basit ve Güvenilir bir Kontrol Cihazı olan SRC Plus'ı sunmaktan memnuniyet duyar. Müşterinin ihtiyaçları göz önünde bulundurularak tasarlanan SRC Plus, basitleştirilmiş kadran programlaması ve genellikle iki katı fiyata mal olan kontrol cihazlarında bulunan etkileyici bir özellik yelpazesi sunar.

SRC Plus uygun fiyatlı olmasına rağmen, şüphesiz profesyonel sınıf bir üründür. Kontrol cihazının koruyucu bir kapı ile tamamlanan büyük, yakışıklı kabini, kontrol cihazınıza düzgün ve profesyonel bir görünüm kazandırır. Ve SRC Plus, peyzajların ihtiyaç duyduğu temel özelliklerle (bir yağmur sensörü baypas devresi ve birincil güç dalgalanma koruması gibi) doludur, ancak genellikle yüklenici geri aramalarına yol açan bazı gereksiz süslemeler olmadan.

SRC Plus'ı kullanmak o kadar kolaydır ki, bu Kullanım Kılavuzunu iyice okuduktan sonra, kurulumdan sonra çok az ihtiyacınız olacaktır. Ayrıca, daha sonra hızlı başvuru için kontrol cihazının kapısının içine kısaltılmış bir talimat sayfası da ekledik. Bu kontrol cihazını birkaç kez kullandıktan sonra, SRC Plus'ın işi verimli ve ekonomik bir şekilde yapan bir ürün olduğundan emin olabilirsiniz.

SRC Plus, orijinal SRC Plus'ın geliştirilmiş bir versiyonudur. Ek özellikler ve iyileştirmeler şunları içerir:

• Uçucu olmayan bellek
• Daha sağlam devre
• Tek dokunuşla manuel başlatma ve ilerletme
• Hunter Quick Check™
• Otomatik Kısa Devre Koruması

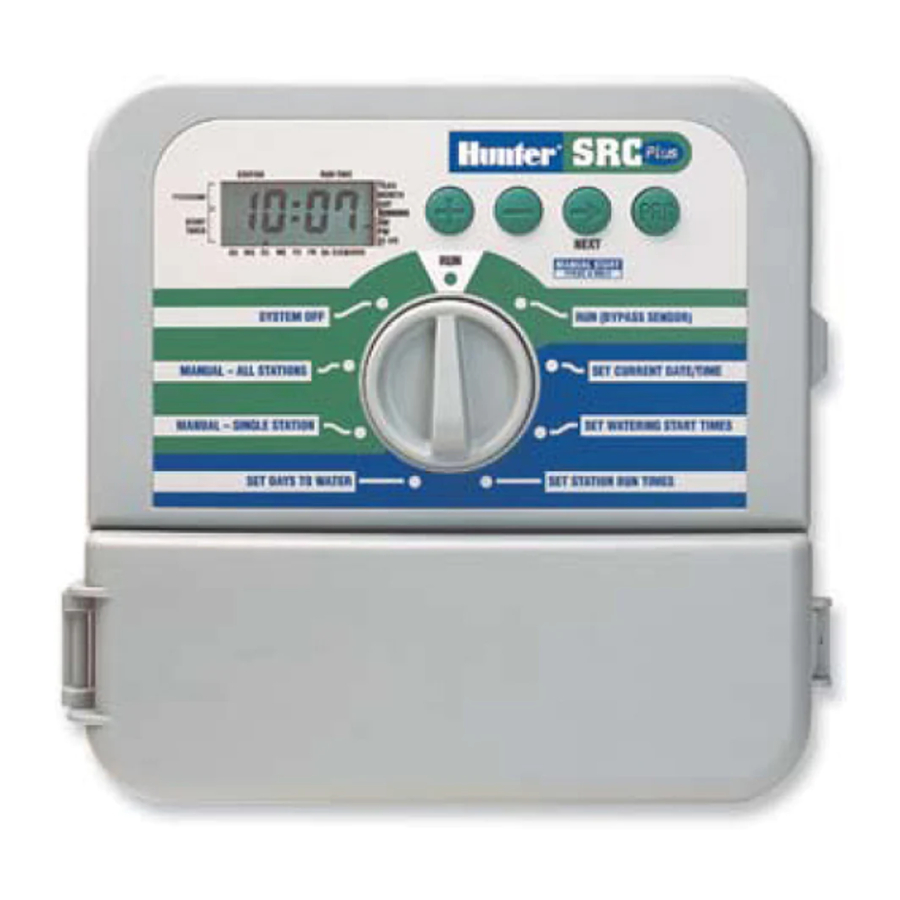

SRC PLUS BİLEŞENLERİ

Bu bölüm size SRC Plus ön panelindeki bazı bileşenlere kısa bir genel bakış sunacaktır. Her bir öğe daha sonra daha ayrıntılı olarak tartışılacaktır, ancak bu bölüm mevcut farklı seçenekleri tanımak için yararlı olabilir.

1. LCD Ekran

Başlangıç ​​Zamanı - Seçilen başlangıç ​​zamanını tanımlar (program başına yalnızca bir başlangıç ​​zamanı gereklidir).

Program Tanımlayıcı - Kullanımda olan programı (A, B veya C) tanımlar.

İstasyon Numarası - Şu anda seçili olan istasyon numarasını tanımlar.

LCD Ekran - Çeşitli zamanları ve değerleri gösterir.

Çalışma Süresi - Bireysel istasyonların sulama süresi.

Yıl - Geçerli takvim yılı.

Ay - Geçerli takvim ayı.

Gün - Geçerli takvim günü.

Çalışıyor - Sulamanın ne zaman gerçekleştiğini gösterir.

AM/PM - Ok, AM veya PM zamanını ayırt eder.

24 SAAT - AM ve PM'ye ek olarak 24 saatlik zaman da mevcuttur.

Haftanın Günü - Sulanacak haftanın günlerini tanımlar veya tek veya çift günlerde sulamayı seçebilirsiniz.

(Yukarıdaki tüm LCD ekran öğeleri için, bir ok imleci yanıp söndüğünde, ayarladığınız şey budur.)

2. Kontrol Düğmeleri

Düğme - Seçilen yanıp sönen ekranı artırır.

Düğme - Seçilen yanıp sönen ekranı azaltır.

Düğme - Seçilen yanıp sönen ekranı ilerletir.

Düğme - A, B veya C programını seçer.

3. Transformatör

120 VAC Takılabilir transformatör (SRC -600i ve 900i modellerinde bulunur), kontrol cihazına 24 VAC sağlar.

4. Kontrol Kadranı

SRC Plus'ın temel bir özelliği, programlamayı kolaylaştıran net, kullanımı kolay kadran tasarımıdır. Tüm temel tuş takımı işlevleri, diğer birçok kontrol cihazının bir özelliği olan karışıklığı ortadan kaldırmak için açıkça işaretlenmiştir.

Çalıştır (Run) - Otomatik ve manuel çalıştırma için normal kadran konumu.

Çalıştır (Sensörü Baypas Et) (Run (Bypass Sensor)) - Sisteminize kablolanmış olabilecek isteğe bağlı hava durumu sensörünü devre dışı bırakmak için kullanılır.

Geçerli Tarih/Saati Ayarla (Set Current Date/Time) - Geçerli tarih ve saat ayarlanmasına izin verir.

Program Başlangıç ​​Zamanlarını Ayarla (Set Program Start Times) - Her programda 1 ila 4 başlangıç ​​zamanının etkinleştirilmesine izin verir.

İstasyon Çalışma Sürelerini Ayarla (Set Station Run Times) - Kullanıcının her istasyonun çalışma süresini 0 ila 99 dakika arasında ayarlamasına izin verir.

Sulanacak Günleri Ayarla (Set Days To Water) - Kullanıcının sulanacak bireysel günleri seçmesine veya tarihe göre tek veya çift sulama programı seçmesine izin verir.

Manuel - Tek İstasyon (Manual – Single Station) - Kullanıcının tek bir istasyonun tek seferlik sulamasını etkinleştirmesine izin verir.

Manuel - Tüm İstasyon (Manual – All Station) - Kullanıcının tüm istasyonların veya seçilen birkaç istasyonun tek seferlik sulamasını etkinleştirmesine izin verir.

Sistemi Kapat (System Off) - Kullanıcının tüm programları durdurmasına ve kadran ÇALIŞTIR (RUN) konumuna geri dönene kadar tüm sulamayı durdurmasına izin verir.

5. Kablolama Bölmesi

Sıfırlama Düğmesi (Reset Button) - Bu düğme kontrol cihazını sıfırlayacaktır. Programlanan tüm veriler bozulmadan kalacaktır.

9 Volt Pil (9-Volt Battery) - Alkalin pil, transformatöre giden güç kesilirse kontrol cihazı belleğini koruyacaktır. Ancak, pil sulama etkinliğinin hiçbirini çalıştırmayacaktır (dahil değildir). Transformatör (Transformer) - Takılabilir transformatörden gelen iki kablo, iki AC terminaline bağlanır.

Terminal Şeridi Alanı (Terminal Strip Area) - Transformatör ve valf kablolarını kaynaklarından kontrol cihazına bağlamak için kullanın.

KONTROL CİHAZINI DUVARA MONTE ETME

NOT: SRC Plus suya veya hava koşullarına dayanıklı değildir. Kontrol cihazı iç mekanlarda veya korunaklı bir alanda kurulmalıdır.

1. Standart bir elektrik prizine mümkün olduğunca yakın, bir ışık anahtarı tarafından kontrol edilmeyen bir yer seçin. Konum nemden ve doğrudan güneş ışığından korunmalıdır.
2. Montaj braketini (A) braketi aşağı çekerek ve üniteden hafifçe uzağa çekerek kontrol cihazı muhafazasının arkasından çıkarın.
3. Montaj braketini göz hizasının biraz altına yerleştirin. Üstteki deliği ve alttaki kaydırma oyuğunu kullanarak, braketi sağlanan 1" (25 mm) vidalarla (B) sabitleyin. Not: Montaj braketini alçıpan veya duvarcılığa takıyorsanız vida dübelleri takın.
4. Kontrol cihazı muhafazasının (C) arkasındaki oluklu açıklıkları montaj braketindeki (D) raylarla hizalayın. Kontrol cihazını yavaşça braket üzerindeki konumuna kaydırın.
5. Alt merkezi montaj deliğinden bir vida takarak kontrol cihazını yerine sabitleyin.

VALFLERİ VE TRANSFORMATÖRÜ BAĞLAMA

1. Kontrol kablolarını kontrol vanası konumu ile kontrol cihazı arasında yönlendirin. Tipik olarak 18 AWG çok telli sprinkler bağlantı kablosu kullanılması önerilir. Bu tip bağlantı, gömülme için yalıtılmıştır ve bağlantılarınızı takip etmenize yardımcı olmak için renk kodludur.
2. Valflerde, ortak kabloyu valfin solenoid kablosuna bağlayın. Bu genellikle beyaz renkli kablodur. Kalan solenoid kablosuna ayrı bir kontrol kablosu bağlayın ve her bir valfe ve kontrol ettiği sulama istasyonuna karşılık gelen rengi not edin.
3. Bağlantıyı korumak için kabloları su geçirmez bir kablo konektörüyle sabitleyin.
4. Şemada gösterilen terminal şeridi alanına erişmek için menteşeli kablolama bölmesi kapağını açın.
5. Valf kablolarını kabinin tabanındaki büyük açıklıktan veya takılıysa ½ inçlik borudan geçirin. Tüm kabloların uçlarından ¼ inç yalıtımı sıyırın.

6. Beyaz valf ortak kablosunu C işaretli terminaldeki vidaya sabitleyin. Valf ortak kablosu bağlandığında, valflerden gelen renk kodlu kabloları uygun istasyon numaralarına bağlayın ve vidaları sıkın.
7. Transformatör kablosunu kabinin altındaki küçük delikten geçirin ve kabloları AC işaretli iki vidaya bağlayın.

NOT: Kontrol cihazı monte edilene ve tüm valfler bağlanana kadar transformatörü güç kaynağına takmayın.

PİLİ BAĞLAMA

Pil, SRC Plus Kontrol Cihazını AC gücü olmadan programlamanıza olanak tanır. Ancak, pil istasyon valflerinden herhangi birini etkinleştiremeyecektir. Sulamanın devam etmesi için elektrik gücünün geri gelmesi gerekir. SRC Plus, elektrik kesintisi durumunda tüm program bilgilerini saklayan uçucu olmayan bir belleğe sahiptir.

ANA VALFİ BAĞLAMA

NOT: Bu bölümü yalnızca bir ana valfiniz varsa tamamlayın. Ana valf, ana hattın besleme noktasına takılan ve yalnızca otomatik sistem etkinleştirildiğinde açılan normalde kapalı bir valftir.

1. Ana Valfte, ortak kabloyu valfin solenoid kablosuna bağlayın. Ayrı bir kontrol kablosunu kalan solenoid kablosuna bağlayın ve ana valfe karşılık gelen rengi not edin.
2. Bu kabloları, istasyon valfleriyle aynı şekilde kontrol cihazına yönlendirin. Beyaz ortak kablo hala C işaretli vida yuvasına gidecektir. Ana valften gelen ek kablo, MV işaretli vida yuvasına gidecektir.

POMPA BAŞLATMA RÖLESİNİ BAĞLAMA

NOT: Bu bölümü yalnızca bir pompa başlatma röleniz varsa tamamlayın. Pompa başlatma rölesi, sisteminize su sağlamak için bir pompayı çalıştırmak için ayrı bir elektrik devresini harekete geçirmek için kontrol cihazından gelen bir akımı kullanan elektronik bir cihazdır.

Kontrol cihazı, pompa başlatma rölesinden ve pompadan en az 15 fit (4,5 m) uzağa monte edilmelidir. Bir pompa başlatma rölesi açıldığında, yakına monte edilmiş bir kontrol cihazına potansiyel olarak zarar verebilecek dalgalanmalar gönderir. Bir pompa kontrol cihazı tarafından çalıştırılacaksa, bir pompa başlatma rölesi kullanılmalıdır. Hunter, çoğu uygulama için eksiksiz bir pompa başlatma rölesi yelpazesi sunar.

1. Pompa rölesinden bir kablo çiftini kontrol cihazı muhafazasına yönlendirin.
2. Ortak kabloyu C (Ortak) vida yuvasına ve pompa rölesinden gelen kalan kabloyu MV vida yuvasına bağlayın.

Röle akımı çekişi 0,35 Amperi geçmemelidir. Kontrol cihazını doğrudan pompaya bağlamayın - kontrol cihazına zarar verebilir.

NOT: SRC Plus'ınızla birlikte bir yağmur sensörü ve bir pompa başlatma rölesi takılıysa, ''POMPA BAŞLATMA RÖLESİNİ BAĞLAMA'' bölümündeki talimatları izleyin

HAVA DURUMU SENSÖRÜNÜ BAĞLAMA

Bir Hunter Mini-Clik^® yağmur sensörü SRC Plus'a bağlanabilir. Bu sensörün amacı, yağış yeterli olduğunda sulamayı durdurmaktır. Sensör doğrudan kontrol cihazına bağlanır ve kadran üzerindeki ÇALIŞTIR (SENSÖRÜ BAYPAS ET) (RUN (BYPASS SENSOR)) konumunu kullanarak sensörü kolayca geçersiz kılmanıza olanak tanır.

1. Kabloları yağmur sensöründen valf kablolaması için kullanılan aynı açıklıktan yukarı doğru yönlendirin.
2. Bir yağmur sensörü kablosunu RS terminaline ve diğerini C terminaline bağlayın.
3. Alan valfi ortak kablosunu RS terminaline bağlayın. Not: Bir pompa rölesi kullanılıyorsa, pompa rölesi ortak kablosu da RS terminaline bağlanmalıdır.

Bir hava durumu sensörü, yağmurlu havalarda sisteminizi kapatır ve su tasarrufu sağlar. Bu cihaz hakkında daha fazla bilgi için kurulumcunuza danışın.

Hava Durumu Sensörü Baypası (Weather Sensor Bypass)

Bu yerleşik özellik sayesinde, ÇALIŞTIR (SENSÖRÜ BAYPAS ET) (RUN (BYPASS SENSOR)) vardır, yağmur sensörleri kullanırken ek bir manuel baypas anahtarına gerek yoktur. SRC Plus, Hunter Mini-Clik®, Rain-Clik™, Freeze-Clik® ve günümüz piyasasında bulunan diğer bazı yağmur, rüzgar veya don sensörleriyle birlikte çalışır. Sensör sistemin çalışmasını engelliyorsa, kadranı ÇALIŞTIR (SENSÖRÜ BAYPAS ET) (RUN (BYPASS SENSOR)) konumuna getirin ve hava durumu sensörü geçersiz kılınacaktır.

SRR VEYA ICR UZAKTAN KUMANDA BAĞLANTISI (dahil değildir)

Hunter SRC Plus, SRR veya ICR uzaktan kumanda sistemiyle kullanıma hazırdır. Uzaktan kumanda, yüklenicilerin ve son kullanıcıların bir sistemi kontrol cihazına gidip gelmek zorunda kalmadan çalıştırmasını mümkün kılar.

SRR veya ICR Uzaktan Kumanda Sistemini kullanmak için SmartPort ® çıkışını takmanız gerekir.

1. Saha kablolama borusuna (PVC boru) SRC Plus'ın yaklaşık 12" altına ½" dişi dişli PVC "Tee" takın.
2. Kablo demetinin kırmızı, beyaz ve mavi kablolarını "Tee"nin tabanından ve Şekil 1'de gösterildiği gibi kablolama bölmesine geçirin.

3. Kablo demeti muhafazasını Şekil 1'de gösterildiği gibi "Tee"ye vidalayın.
4. Terminal şeridi alanına erişin ve kırmızı kabloyu soldaki AC vida yuvasına, beyaz kabloyu bir sonraki AC vida yuvasına ve mavi kabloyu "R" işaretli vida yuvasına takın.


Kablolama demeti artık uzaktan kumanda kullanımına hazırdır. Daha fazla bilgi için lütfen SRR veya ICR kullanım kılavuzuna bakın veya sipariş bilgileri için yerel Hunter distribütörünüzle iletişime geçin.

NOT: Uzaktan kumanda kablo demetindeki kabloların herhangi bir şekilde uzatılması, radyo paraziti nedeniyle kontrol cihazı ekranında bir hata mesajına ve uzaktan kumanda ünitesinin olası arızasına neden olabilir. Bazı durumlarda, kablo demetinin uzatılması sorunsuz çalışabilirken, diğer durumlarda hiç çalışmayabilir (konuma özeldir). Her iki durumda da, elektrik gürültüsünün olası etkilerini en aza indirmek için kablo demetinin uzatılması blendajlı kablo kullanılarak yapılmalıdır. En kolay kurulum için, 25 feet'lik blendajlı kabloya sahip yeni bir Hunter SRR-SCWH SmartPort ® kablo demeti sipariş edin.

HUNTER SULAMA YÖNETİM VE İZLEME SİSTEMİ™'NE BAĞLANMA (dahil değildir)

IMMS™ ile, birden fazla sahadaki otomatik sulama sistemleri veya tek bir sahadaki birden fazla kontrol cihazı, tipik olarak her bir kontrol cihazında doğrudan ele alınacak işlevler için programlanabilir. Sulama günlerinin, çalışma sürelerinin, başlangıç zamanlarının, döngü ve emdirme işlemlerinin planlanması ve daha fazlası artık gerçek kurulumdan kilometrelerce uzaktaki bir masadaki tek bir bilgisayardan yapılabilir. Ek olarak, bu sahalarda kullanılan sulama dışı bileşenlerin (örneğin, atletizm sahalarındaki aydınlatma sistemleri, alışveriş merkezlerindeki çeşmeler) ve ayrıca pompaların ve sensörlerin planlı çalışması da tek bir merkezi konumdan programlanabilir ve izlenebilir. IMMS'nin temel bir işlevi, değişen koşulları izleme yeteneğidir. Akış sensörleri, yağmur sensörleri ve diğer hava algılama cihazları gibi seçeneklerin yardımıyla IMMS, bağlantılı olduğu her sahadaki mevcut durumla ilgili raporlar alabilir ve ardından bu koşullardan herhangi biri tanımlanmış sınırların ötesine geçerse gerekli ayarlamalarla yanıt verebilir. SRC Plus'tan Pro-C'ye ve ICC'ye kadar Hunter serisindeki standart otomatik kontrol cihazlarının herhangi biri veya tamamı ile birlikte çalışabilir. Ayrıca, genişleyen bir kontrol cihazı ağını barındırmayı mümkün kılan, yükseltmesi kolay ve uygun fiyatlı bir sistemdir. IMMS yazılımı hakkında daha fazla bilgi için yerel Hunter bayinizle iletişime geçin.

GÜÇ KESİNTİLERİ

Güç kesintisi olasılığı nedeniyle, kontrol cihazı programı süresiz olarak korumak için kalıcı belleğe sahiptir. 9 voltluk pil takılı değilse, kontrol cihazı güç kesildiğinde zamanı dondurur ve güç geri geldikten sonra zamanı tutarak devam eder. Bir pil takılıysa, 9 voltluk pil yedeği zamanı tutar, böylece saat ve takvim birkaç gün boyunca bozulmadan kalır.

YAĞMURLAMA SİSTEMİ TEMELLERİ

Günümüzde yapılan tüm otomatik yağmurlama sistemlerinde yer alan üç ana bileşen vardır. Bunlar kontrol cihazı, vanalar ve yağmurlama başlıklarıdır.

Kontrol cihazı, tüm sistemin verimli çalışmasını sağlayan şeydir. Teknik olarak tüm sistemin beynidir ve vanalara yağmurlama başlıklarına ne zaman su sağlayacağını ve ne kadar süreyle yapacağını bildirir. Yağmurlama başlıkları da suyu çevreleyen bitkilere ve çimlere yönlendirir.

Vana, sulama istasyonu olarak adlandırılan bir grup yağmurlama başlığını kontrol eder. Bu istasyonlar, orada bulunan bitki örtüsünün türüne, bitkilerin konumlarına ve konuma pompalanabilecek maksimum su miktarına göre bir şekilde düzenlenmiştir. Her vana, kontrol cihazının içindeki terminal şeridi alanına kablo ile bağlanır. Burada kablo, vananın istasyon numarasına karşılık gelen bir sayıya bağlanır.

Kontrol cihazı vanaları sırayla, yalnızca bir seferde bir tane çalıştırır. Bir vana sulamayı tamamladığında, programlanmış bir sonraki istasyona geçer. Bu işleme sulama döngüsü denir. Bireysel istasyonların sulama süreleriyle ilgili bilgiler ve sulamanın ne sıklıkla yapıldığına program denir.

Vana 1 – İstasyon 1'i Etkinleştirir – Rotorlar ön bahçe çimlerini sular

Vana 2 – İstasyon 2'yi Etkinleştirir – Püskürtücüler yan çimleri sular ve kabarcıklar çiçekleri sular

Vana 3 – İstasyon 3'ü Etkinleştirir – Rotorlar arka bahçe çimlerini sular

Vana 4 – İstasyon 4'ü Etkinleştirir – Kabarcıklar bahçeyi sular

Vana 5 – İstasyon 5'i Etkinleştirir – Püskürtücüler yan çimleri sular ve kabarcıklar çiçekleri sular

Vana 6 – İstasyon 6'yı Etkinleştirir – Püskürtücüler ön köşe çimlerini sular

SULAMA PROGRAMI OLUŞTURMA

Çoğu tüketici için, belirli sulama programınızı bilgileri kontrol cihazına programlamadan önce kağıda planlamak çok daha kolaydır. Ayrıca, kolay başvuru için programlama bilgilerinizin yazılı bir kaydına sahip olmak da kullanışlıdır.

Ne zaman ve ne kadar süreyle sulama yapılacağını belirlerken izlenmesi gereken bazı yönergeler vardır. Bu faktörler toprak türü, sulanan peyzajın bir parçası, hava koşulları ve kullanılan yağmurlama başlıklarının türleridir. Bireysel sulama programınızı belirleyebilecek çok sayıda farklı değişken olduğundan, izlenecek kesin bir program vermek imkansızdır. Ancak, başlamanıza yardımcı olacak bazı yönergeler ekledik.

NOT: Genellikle gün doğumundan bir veya iki saat önce sulama yapmak iyidir. Su basıncı sabahın erken saatlerinde optimum seviyelerde olacaktır ve su, buharlaşma minimum düzeydeyken bitkilerin köklerine nüfuz edebilir. Çoğu bitki için, gün ortasında veya akşam sulama yapmak bitki hasarına veya muhtemelen küflenmeye neden olabilir.

NOT: Aşırı veya yetersiz sulama belirtilerine dikkat edin. Aşırı sulama en sık, emilmesi veya buharlaşması uzun zaman alan su birikintileriyle belirtilirken, yetersiz sulanan peyzajlar renk bozulması ve kuruluk belirtileri gösterecektir. Kanıt mevcut olduğunda programlama değişikliklerini hemen yapın.

SULAMA PROGRAMI FORMUNU NASIL DOLDURURSUNUZ

Bu formu doldururken bir kalem kullandığınızdan emin olun. Eklenen örneği ve aşağıdaki bilgileri kullanarak, kişisel su programınızı oluşturmak için ihtiyacınız olan tüm bilgilere sahip olmalısınız.

İstasyon Numarası ve Konumu – İstasyon numarasını, konumunu ve sulanan bitki türünü belirleyin.

Sulama Günü – Bir takvim günü mü yoksa tek veya çift gün programı mı kullanmak istediğinizi belirleyin. Bir takvim günü programı için sulamanın istendiği haftanın gününü daire içine alın. Tek veya çift gün programı için, ilgili kutuyu işaretlemeniz yeterlidir.

Program Başlangıç Zamanları – Programın başlayacağı günün saatini belirtin. Her programın 1 ila 4 başlangıç zamanı olabilir. Ancak, bir başlangıç zamanı tüm programı çalıştırabilir.

İstasyon Çalışma Süresi – Her istasyon için çalışma süresini (1 ila 99 dakika) belirtin. Programda çalıştırmak istemediğiniz herhangi bir istasyon için "KAPALI" yazın.

Bu programı daha sonra hızlı başvuru için güvenli bir yerde saklayın, kontrol cihazındaki program bilgilerinde gezinmek yerine.

SULAMA PROGRAMI FORMU ÖRNEĞİ

PROGRAM A

PROGRAM B

PROGRAM C

SULAMA GÜNÜ PROGRAMI

TAKVİM

SU

MO

TU

WE

TH

FR

SA

SU

MO

TU

WE

TH

FR

SA

SU

MO

TU

WE

TH

FR

SA

X

X

X

X

X

X

X

TEK/ÇİFT

TEK ÇİFT

TEK ÇİFT

TEK ÇİFT

İSTASYON

KONUM

BÖLGE ÇALIŞMA SÜRESİ

BÖLGE ÇALIŞMA SÜRESİ

BÖLGE ÇALIŞMA SÜRESİ

1

Ön Çim

00:15

00:00

00:00

2

Yan Çim

00:15

00:00

00:00

3

Arka Çim

00:20

00:00

00:00

4

Çiçekler

00:00

00:15

00:00

5

Bahçe

00:00

00:00

00:20

6

Ön Köşe

00:00

00:00

01:00

7

8

9

PROGRAM (PROGRAM) BAŞLANGIÇ SAATLERİ

1

6:00 AM

8:00 AM

5:00 AM

2

Kapalı (Off)

Kapalı (Off)

Kapalı (Off)

3

Kapalı (Off)

Kapalı (Off)

Kapalı (Off)

4

Kapalı (Off)

Kapalı (Off)

Kapalı (Off)

SULAMA PROGRAMI FORMU

PROGRAMLAMA TEMELLERİ

Sulam programı, vanaları sayısal sırayla tek tek çalıştırmak için oluşturulabilir. Bir sulama programı oluşturmak için gereken tek şey şudur:

1. Kontrol cihazındaki düğmesine basarak bir program (A, B veya C) seçin (Program A ile başlamanız önerilir).
2. Bir program başlangıç saati ayarlayın (bir sulama programını etkinleştirmek için yalnızca bir program başlangıç saati gereklidir).
3. Programa atanan her vana için çalışma süresini ayarlayın ve
4. Sulama programının çalışmasını istediğiniz günleri ayarlayın.

Bir programın işleyişini daha iyi açıklayacak bir örnek ekledik:

Diyelim ki program başlangıç saatiniz 6:00 AM olarak ayarlanmış. 1 ve 2 numaralı istasyonların çalışma süresi 15 dakika, 3 numaralı istasyonun çalışma süresi ise 20 dakika olarak ayarlanmış. Lütfen 4, 5 ve 6 numaralı istasyonların bu programa dahil edilmediğini, bunları ayrı programlarda sulayacağımızı unutmayın.

Önceki örneğimize dönecek olursak, saat 6:00'da kontrol cihazı sulama döngüsünü etkinleştirecektir. 1 numaralı istasyondaki fıskiyeler 15 dakika çalışacak ve ardından otomatik olarak kapanacaktır. Kontrol cihazı otomatik olarak 2 numaralı istasyon fıskiyelerine geçecektir. Bu fıskiyeler de 15 dakika çalışacak ve ardından kapanacaktır. Ardından, 3 numaralı istasyonda sulama otomatik olarak başlayacaktır. Fıskiyeler 20 dakika açılacak ve otomatik olarak kapanacaktır. 4, 5 ve 6 numaralı istasyonlar için herhangi bir süre programlanmadığından, kontrol cihazı bunları atlar. Bu, programı sonlandıracak ve su döngüsünü saat 6:50'de sona erdirecektir.

Yukarıdaki örnekte gösterildiği gibi, üç farklı istasyonu çalıştırmak için yalnızca bir program başlangıç saati gerekliydi. Kontrol cihazı, ek başlangıç saatlerine ihtiyaç duymadan otomatik olarak bir sonraki istasyona geçer.

Birçok tüketicinin bitki sulama ihtiyaçlarında farklılıklar olacağının farkındayız, bu nedenle Hunter'da SRC Plus'ı üç farklı A, B ve C programıyla donattık. Bu programlar birbirinden tamamen bağımsızdır ve size tek bir kontrol cihazında üç eşzamanlı zamanlayıcıya sahip olma yeteneği verir.

PROGRAMLAMA TEMELLERİ ÖRNEĞİ

Program A'nın Toplam Döngüsü = 50 dakika

KONTROL CİHAZINI PROGRAMLAMA

SRC Plus Kontrol Cihazının programlanması basittir. Anlaşılması kolay kadran tasarımı, programlama sürecinde ilerlemenizi ve kadranı çevirerek manuel sulamayı etkinleştirmenizi sağlar.

SRC Plus ekranı, kontrol cihazı boşta olduğunda saati ve günü gösterir. Kadran döndürüldüğünde ekran değişir ve girilecek belirli programlama bilgilerini gösterir. Programlama sırasında, ekranın yanıp sönen kısmı veya düğmelerine basılarak değiştirilebilir. Yanıp sönmeyen bir şeyi değiştirmek için, istediğiniz alan yanıp sönene kadar düğmesine basın.

SRC Plus ayrıca, kontrol cihazı kapağının iç kısmına takılan bir referans etiketi de sağlar (kayıp veya yanlış yerleştirilmiş talimatlara son!). Ayrıca, sprinkler istasyonu konum bilgilerini yazmak için ek alan sağlanmıştır.

Her biri dört günlük başlangıç zamanına sahip tam üç program, farklı sulama gereksinimleri olan bitkilerin farklı gün programlarında ayrılmasına olanak tanır. Çoklu başlangıç zamanları, sabah, öğleden sonra ve akşam sulamasına izin verir, bu da yeni çimlerin ve susamış tek yıllık çiçeklerin yerleşimi için mükemmeldir. Dahili 365 günlük takvim saati, aylık yeniden programlama gerektirmeden tek/çift sulama kısıtlamalarını karşılar. Veya sadece sulamak istediğiniz haftanın günlerini belirtin. SRC Plus bunu kolaylaştırır.

NOT: Temel bir programlama kuralı, hangi sembol veya karakter yanıp sönüyorsa, programlanan öğe o olacaktır. Örneğin, saati ayarlarken saat yanıp sönüyorsa, saat değiştirilebilir veya programlanabilir. Gösterim amacıyla, yanıp sönen karakterler GRİ renktedir.

Kontrol cihazınızda bir programı etkinleştirmek için aşağıdaki bilgileri girmelisiniz:

1. Geçerli günü ve saati ayarlayın–kadranı GEÇERLİ TARİH/SAATİ AYARLA konumuna getirin.
2. Programın başlamasını istediğiniz günün saatini ayarlayın–kadranı PROGRAM BAŞLANGIÇ SAATLERİNİ AYARLA konumuna getirin.
3. Her bir vananın ne kadar süreyle sulama yapacağını ayarlayın–kadranı İSTASYON ÇALIŞMA SÜRELERİNİ AYARLA konumuna getirin.
4. Programın sulama yapmasını istediğiniz günleri ayarlayın–kadranı SULAMA GÜNLERİNİ AYARLA konumuna getirin.

NOT: Tüm istasyonlar sayısal sırayla çalışır. Bir sulama programını etkinleştirmek için yalnızca bir program başlangıç saati gereklidir.

Tarih ve Saati Ayarlama

1. Kadranı GEÇERLİ TARİH/SAATİ AYARLA konumuna getirin.

2. Geçerli yıl ekranda yanıp sönecektir: Yılı ayarlamak için veya düğmesini kullanın. Doğru yılı ayarladıktan sonra, aya ayarlamaya geçmek için düğmesine basın.

3. Ay ve gün ekranda olacaktır: Ay yanıp sönecektir. Ayı ayarlamak için veya düğmesini kullanın. Güne ayarlamaya geçmek için düğmesine basın.

4. Gün yanıp sönecektir: Ayın gününü ayarlamak için veya düğmesini kullanın. (Haftanın günü, ekranın alt kısmındaki güne işaret eden bir okla otomatik olarak belirtilir.) Saati ayarlamaya geçmek için düğmesine basın.

5. Saat görüntülenecek ve AM üzerinde bir ok yanıp sönecektir. AM, PM veya 24 SAAT'i seçmek için veya düğmelerine basın. Saatleri ayarlamaya geçmek için düğmesine basın.

6. Saatler yanıp sönecektir. Ekranda gösterilen saati değiştirmek için veya düğmesine basın. Dakikaları ayarlamaya geçmek için düğmesine basın.

7. Dakikalar yanıp sönecektir. Ekranda gösterilen dakikaları değiştirmek için veya düğmesini kullanın. Tarih, gün ve saat ayarlandı ve kadran ÇALIŞTIR konumuna döndürülebilir.


Program Başlangıç Saatlerini Ayarlama

1. Kadranı PROGRAM BAŞLANGIÇ SAATLERİNİ AYARLA konumuna getirin.

2. Fabrika ayarı A programına ayarlanmıştır. Gerekirse, düğmesine basarak B veya C programını seçebilirsiniz.
3. Başlangıç saatini değiştirmek için veya düğmesini kullanın. (Başlangıç saatleri 15 dakikalık artışlarla ilerler.) Saatleri hızla değiştirmek için düğmelerden birini 1 saniye basılı tutun.

4. Bir sonraki başlangıç saatini seçmek için düğmesine basın veya bir sonraki program için düğmesine basın.

NOT: Bir başlangıç saati, o programdaki tüm istasyonları sırayla etkinleştirecektir. Bu, her istasyonun başlangıç saatini girme ihtiyacını ortadan kaldırır. Bir programdaki birden fazla başlangıç saati, ayrı sabah, öğleden sonra veya akşam sulama döngüleri için kullanılabilir.

Program Başlangıç Saatini Ortadan Kaldırma

Kadran PROGRAM BAŞLANGIÇ SAATLERİNİ AYARLA konumundayken, 12:00 AM'ye (Gece Yarısı) ulaşana kadar veya düğmesine basın. Buradan KAPALI konumuna ulaşmak için düğmesine bir kez basın.

NOT: Bir programın dört başlangıç saatinin tamamı kapalıysa, o program kapalıdır. (Diğer tüm program ayrıntıları korunur). Başlangıç saati olmadığı için, o programla sulama yapılmayacaktır. Bu, kadranı KAPALI konumuna getirmeden yalnızca bir programda sulamayı durdurmanın uygun bir yoludur.

İstasyon Çalışma Sürelerini Ayarlama (Her Alan İçin Sulama Süresi)

1. Düğmeyi SET STATION RUN TIMES (İSTASYON ÇALIŞMA SÜRELERİNİ AYARLA) konumuna getirin.

2. Ekran, seçilen son programı (A, B veya C), seçilen istasyon numarasını, SET STATION RUN TIMES (İSTASYON ÇALIŞMA SÜRELERİNİ AYARLA) ve o istasyonun çalışma süresinin yanıp söndüğünü gösterecektir. düğmesine basarak başka bir programa geçebilirsiniz.
3. Ekranda istasyon çalışma süresini değiştirmek için veya düğmesini kullanın.

4. Bir sonraki istasyona geçmek için düğmesine basın.
5. Her istasyon için 3. ve 4. adımları tekrarlayın.
6. İstasyon çalışma sürelerini 0 ile 99 dakika arasında herhangi bir değere ayarlayabilirsiniz.
7. Aynı istasyonda kalırken programlar arasında geçiş yapabilirsiniz. Ancak, bir sonraki programa geçmeden önce bir programın tamamlanması önerilir.

NOT: Programlar arasında geçiş yapmak kafa karıştırıcı olabilir ve program giriş hatalarına neden olabilir.

Sulama Günlerini Ayarlama

1. Düğmeyi SET DAYS TO WATER (SULAMA GÜNLERİNİ AYARLA) konumuna getirin.

2. Ekran, seçilen son programı (A, B veya C) gösterecektir. düğmesine basarak başka bir programa geçebilirsiniz.
3. Kontrol cihazı, o anda programlanmış aktif gün çizelgesi bilgilerini gösterecektir. Bu kadran konumu farklı sulama seçenekleri sunar: haftanın belirli günlerinde sulamayı seçin veya yalnızca tek günlerde veya çift günlerde sulamayı seçin. Her program yalnızca bir tür sulama günü seçeneği kullanarak çalışabilir.

Haftanın Belirli Günlerinde Sulamayı Seçme

1. Ok imleci belirli bir STATION RUN TIME YEAR (İSTASYON ÇALIŞMA SÜRESİ YILI) günündeyken (imleç her zaman Pazar günü başlar), haftanın belirli bir gününde sulamayı etkinleştirmek için düğmesine basın. O gün için sulamayı iptal etmek için düğmesine basın. Bir düğmeye bastıktan sonra imleç otomatik olarak bir sonraki güne geçer.

2. İstenen tüm günler seçilene kadar 1. adımı tekrarlayın. Seçilen gün okları, ON (AÇIK) olarak durumlarını belirtmek için ekranda görünecektir.

Son dolu ok, o program için sulamanın son günüdür.

Tek veya Çift Günleri Seçme

Bu özellik, haftanın belirli günleri yerine sulama için ayın numaralı bir gününü kullanacaktır (Tek günler 1., 3., 5. vb.; Çift günler 2., 4., 6. vb.)

1. Ok imleci ekranda EVEN (ÇİFT) veya ODD (TEK) üzerinde olana kadar düğmesine basın.
2. Odd Days (Tek Günler) veya Even Days (Çift Günler)'i seçmek için düğmesine veya iptal etmek için düğmesine basın. Odd Days (Tek Günler) veya Even Days (Çift Günler) iptal edilirse, önceden seçilen haftanın günleri etkin duruma geri dönecektir.

NOT: Tek sulama seçilirse, herhangi bir ayın 31'i ve 29 Şubat her zaman "kapalı" günlerdir.

Çalıştır

Programlama tamamlandıktan sonra, seçilen tüm programların ve başlangıç zamanlarının otomatik olarak yürütülmesini etkinleştirmek için düğmeyi RUN (ÇALIŞTIR) konumuna getirin. Düğme RUN (ÇALIŞTIR) veya RUN (SENSOR BYPASS) (SENSÖR BAYPAS) konumunda olmadığı sürece sulama gerçekleşmez.

Sistem Kapalı

Düğme iki saniye boyunca SYSTEM OFF (SİSTEM KAPALI) konumuna getirildikten sonra o anda sulama yapan vanalar kapatılacaktır.

Tüm aktif programlar durdurulur ve sulama durdurulur. Kontrol cihazını normal otomatik çalışmaya döndürmek için düğmeyi RUN (ÇALIŞTIR) konumuna getirin.

Tek Bir İstasyonu Manuel Olarak Çalıştırma

1. Düğmeyi MANUAL- SINGLE STATION (MANUEL- TEK İSTASYON) konumuna getirin.

2. İstasyon çalışma süresi ekranda yanıp sönecektir. Bir sonraki istasyona gitmek için düğmesini kullanın. Bir istasyonun ne kadar süreyle sulama yapacağını seçmek için veya düğmesini kullanabilirsiniz.
3. İstasyonu çalıştırmak için düğmeyi saat yönünde RUN (ÇALIŞTIR) konumuna getirin (yalnızca belirlenen istasyon sulama yapacak, ardından kontrol cihazı önceden ayarlanan programda herhangi bir değişiklik olmadan otomatik moda dönecektir).

Tüm İstasyonları Manuel Olarak Çalıştırma

1. Düğmeyi MANUAL-ALL STATIONS (MANUEL-TÜM İSTASYONLAR) konumuna getirin.

2. düğmesine basarak A, B veya C programını seçebilirsiniz.
3. İstenen başlangıç istasyonu görüntülenene kadar düğmeye basın.
4. İstasyon çalışma süresi ekranda yanıp sönecektir. İstasyonun ne kadar süreyle sulama yapacağını seçmek için veya düğmelerini kullanın.
5. Bir sonraki istasyona gitmek için düğmesini kullanın.
6. Her istasyonu özelleştirmek için 3. ve 4. adımları tekrarlayın.
7. Sulamanın başlamasını istediğiniz istasyona ulaşana kadar düğmesine basın.
8. Düğmeyi RUN (ÇALIŞTIR) konumuna geri getirin (özel program sulama yapacak, ardından kontrol cihazı önceden ayarlanan programda herhangi bir değişiklik olmadan otomatik moda dönecektir).

NOT: Düğmeyi RUN (ÇALIŞTIR) konumuna getirdiğinizde ekranda görünen istasyon, çalışacak ilk istasyon olacaktır. Kontrol cihazı daha sonra yalnızca sıralı olarak sulamaya devam edecektir. Önceki istasyonları sulamayacaktır. Örnek: Düğmeyi ekran istasyon 3'ü gösterirken RUN (ÇALIŞTIR) konumuna getirirseniz. Kontrol cihazı programda 3'ten 9'a kadar olan istasyonları sular, ancak 1 ve 2 numaralı istasyonlara geri dönmez.

Tek Dokunuşla Manuel Başlatma ve İlerletme

Düğmeyi kullanmadan da tüm istasyonların sulama yapmasını etkinleştirebilirsiniz.

1. düğmesini 2 saniye basılı tutun.
2. Bu özellik otomatik olarak A programına geçer. programına basarak B veya C programını seçebilirsiniz.
3. İstasyon numarası yanıp sönecektir. İstasyonlar arasında gezinmek için düğmesine basın ve istasyon çalışma sürelerini ayarlamak için veya düğmelerini kullanın. (2. veya 3. adım sırasında hiçbir düğmeye basılmazsa, kontrol cihazı otomatik olarak A programına başlayacaktır.)
4. Başlamak istediğiniz istasyona gitmek için düğmesine basın. 2 saniyelik bir duraklamadan sonra program başlayacaktır.

Bu özellik, ekstra sulamaya ihtiyaç duyulduğunda veya sisteminizi incelemek için istasyonlar arasında gezinmek istediğinizde hızlı bir döngü için harikadır.

Hunter Quick Check™

Sulama uzmanları, sahadaki programları daha verimli ve etkili bir şekilde teşhis etmenin yollarını sürekli olarak aramaktadır. Potansiyel sorunlar için her bir saha kablolama devresini fiziksel olarak kontrol etmek yerine, kullanıcı Hunter Quick Check™ devre test prosedürünü çalıştırabilir. Bu devre tanılama prosedürü, hatalı solenoidlerden veya çıplak bir ortak kablonun çıplak bir istasyon kontrol kablosuna temas etmesinden kaynaklanan "kısa devreleri" hızlı bir şekilde belirleme yeteneği nedeniyle çok faydalıdır.

Hunter Quick Check test prosedürünü başlatmak için; ,, , ve düğmelerine aynı anda basın. Bekleme modunda, LCD tüm segmentleri gösterecektir (ekran sorunlarını giderirken faydalıdır). Quick Check test prosedürünü başlatmak için düğmesine basın. Saniyeler içinde sistem, istasyon terminalleri boyunca yüksek akım yolu tespit etmek için tüm istasyonları arar. Bir saha kablolama kısa devresi algılandığında, istasyon numarasıyla başlayan bir ERR sembolü, kontrol cihazının LCD ekranında anlık olarak yanıp söner. Hunter Quick Check bu devre tanılama prosedürünü çalıştırmayı tamamladıktan sonra, kontrol cihazı otomatik sulama moduna geri döner.

Kontrol Cihazının Belleğini Temizleme/ Kontrol Cihazını Sıfırlama

Kontrol cihazını yanlış programladığınızı düşünüyorsanız, belleği fabrika ayarlarına sıfırlayacak ve kontrol cihazına girilen tüm programları ve verileri silebilecek bir işlem vardır.

1. , ve düğmelerini basılı tutun.
2. Alt kablolama bölmesindeki sıfırlama düğmesine basın ve bırakın.
3. , ve düğmelerini bırakın. Ekran şimdi 12:00AM'i göstermelidir. Tüm bellek temizlendi ve kontrol cihazı şimdi yeniden programlanabilir.

SORUN GİDERME KILAVUZU

SORUN	NEDENLER	ÇÖZÜMLER
Kontrol cihazı aynı alanı birden fazla sular veya sürekli döngü yapar.	Programa çok fazla başlangıç ​​saati girilmiş (kullanıcı hatası).	Bir başlangıç ​​saati tam bir döngüyü etkinleştirir. Bkz. "Program Zamanlarını Ayarlama".
Ekranda "No AC" (AC Yok) yazıyor	AC gücü yok.	Gücün açık olduğundan emin olun. Transformatörün doğru takılıp takılmadığını kontrol edin.
Ekran sulamayı gösteriyor ancak istasyon sulama yapmıyor.	Arızalı veya yanlış bağlanmış valf	Valfi ve valf kablolarını kontrol edin.
	Arızalı pompa veya pompa rölesi.	Pompayı ve pompa rölesini kontrol edin. Arızalıysa değiştirin.
	Su kaynağına su basıncı yok.	Ana su sistemini açın.
Ekran boş.	Kontrol cihazına AC gücü ulaşmıyor.	AC gücünü ve kabloları doğrulayın. Hataları düzeltin. Transformatör çıkışını kontrol edin.
Terminalde AC gücü varken ve yeni bir pille ekran boş.	Kontrol cihazı güç dalgalanması nedeniyle hasar görmüş olabilir.	Bayinizi arayın.
Gün saati ekranı yanıp sönüyor.	Ünite ilk kez açılıyor.	Saat/tarih ayarını yapın.
	Yedek pili bitiren uzun süreli bir elektrik kesintisi meydana geldi.	Pili değiştirin ve geçerli saati yeniden programlayın.
	Kısa bir elektrik kesintisi meydana geldi ancak yedek pil bitmiş.	Pili değiştirin ve geçerli saati yeniden programlayın.
Ekranda "ERR" (HATA) yazıyor.	Akıllı bağlantı noktası kablo demeti yoluyla sisteme elektriksel gürültü giriyor.	SmartPort® kablo demetini kontrol edin. Kablolar uzatılmışsa, blendajlı kabloyla değiştirilmeleri gerekir. Blendajlı kablo hakkında bilgi için yerel distribütörünüzle iletişime geçin.
Ekranda bir istasyon numarası ve ERR (HATA) yazıyor	Valfe giden kabloda bir arıza var.	İstasyon kablosunun sürekliliğini kontrol edin. Kısa devre yapmış kabloyu değiştirin veya onarın. Tüm kablo bağlantılarının iyi ve su geçirmez olduğunu kontrol edin.
Yağmur Sensörü sulamayı askıya almıyor.	Yağmur sensörü arızalı veya yanlış bağlanmış.	Sensörün çalışmasını ve doğru kablolamayı doğrulayın.
	Yağmur sensörü RUN (SENSÖRÜ BYPASS ET) konumunda.	Düğmeyi RUN (ÇALIŞTIR) konumuna getirin.
Donmuş Ekran	Güç dalgalanması.	Transformatörün fişini çekin, pili çıkarın, birkaç saniye bekleyin, yeniden çalıştırın ve kontrol cihazını yeniden programlayın.
Otomatik sulama başlangıç ​​saatinde başlamıyor ve kontrol cihazı sistem kapalı modunda değil.	Gün saatinin AM/PM (ÖÖ/ÖS) ayarı doğru değil.	Gün saatinin AM/PM (ÖÖ/ÖS) ayarını düzeltin.
	Başlangıç ​​saatinin AM/PM (ÖÖ/ÖS) ayarı doğru değil.	Başlangıç ​​saatinin AM/PM (ÖÖ/ÖS) ayarını düzeltin.
	Başlangıç ​​saati devre dışı (Kapalı olarak ayarlanmış).	Başlangıç ​​saatini ayarlayın. Bkz. "Başlangıç ​​Saatlerini Ayarlama"
	Yağmur sensörü çalışmayı engelliyor.	Düğmeyi RUN (SENSÖRÜ BYPASS ET) konumuna getirin.
	Kontrol cihazı AC gücü almıyor.	AC bağlantılarını kontrol edin.
Valf açılmıyor.	Kablo bağlantılarında kısa devre.	Kısa devre veya arızalı kablo bağlantıları için kabloları kontrol edin.
	Kötü solenoid	Selenoidi değiştirin.

TEKNİK ÖZELLİKLER

Çalışma Özellikleri

• İstasyon Çalışma Süresi: 1 dakikalık artışlarla 0 ila 99 dakika
• Başlangıç ​​Saatleri: Günde 4, program başına, günde 12'ye kadar başlangıç
• Sulama Programı: 7 günlük takvim veya 365 günlük saat/takvim ile tek-çift programlama

Elektriksel Özellikler

1. Transformatör Girişi: 120VAC, 60Hz (230VAC, 50/60Hz Uluslararası Kullanım)
2. Transformatör Çıkışı: 26VAC, .75 amper
3. İstasyon Çıkışı: 24VAC, istasyon başına .35 amper
4. Maksimum Çıkış: 24VAC, .75 amper (Ana Valf Devresi dahil)
5. Pil Yedeği: 9 voltluk alkalin pil (dahil değildir)
6. Üç Program: A, B ve C
7. Uçucu Olmayan Bellek

Boyutlar

• Toplam Yükseklik: 8¼" (22 cm)
• Genişlik: 8½" (21 cm)

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Hunter SRC Plus - Konut/Hafif Ticari Sulama Kontrol Cihazı Kılavuzu indir

Mevcut diller
