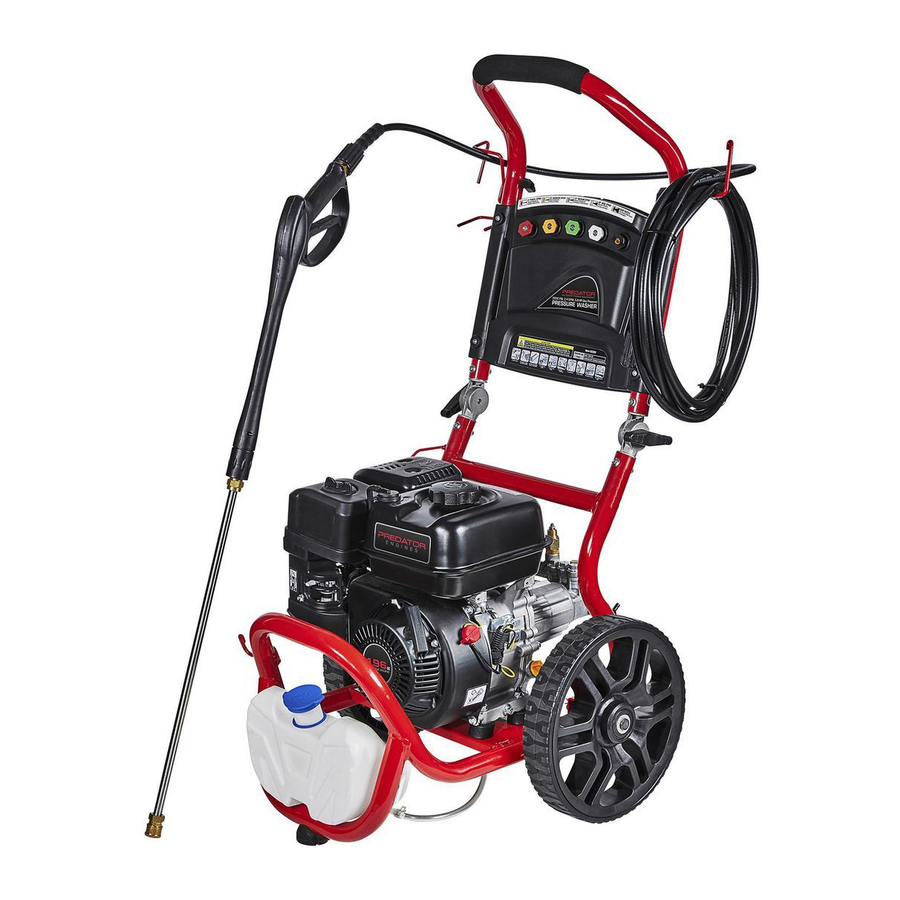

Predator 2650 PSI, 2.4 GPM, 59669 - Benzininio aukšto slėgio plovimo įrenginio instrukcija

Turinys

1 Įvadas
2 Specifikacijos
- 2.1 Aukšto slėgio plovimo įrenginio specifikacijos
- 2.2 Variklio specifikacijos
3 Simbolių apibrėžimai
4 SVARBIOS SAUGOS INSTRUKCIJOS
5 Pasirengimo atsargumo priemonės
6 Eksploatavimo atsargumo priemonės
7 Atsargumo priemonės dėl vibracijos
8 Atsargumo priemonės dėl aptarnavimo
9 Paruošimas
10 Eksploatavimas
11 Priežiūra
- 11.1 Valymo, priežiūros ir tepimo grafikas
- 11.2 Ilgalaikis saugojimas
12 Problemų šalinimas
13 Nuorodos
14 Atsisiųsti instrukciją
15 Kitomis kalbomis

Įvadas

Išsaugokite šią instrukciją
Laikykite šią instrukciją, kad galėtumėte susipažinti su saugos įspėjimais ir atsargumo priemonėmis, surinkimo, naudojimo, apžiūros, priežiūros ir valymo procedūromis. Įrašykite gaminio serijos numerį instrukcijos gale (arba pirkimo mėnesį ir metus, jei gaminys neturi numerio). Laikykite šią instrukciją ir kvitą saugioje ir sausoje vietoje, kad galėtumėte pasinaudoti ateityje.

Naudojant variklį patalpoje GALIMA ŽŪTI PER KELIAS MINUTES.
Variklio išmetamosiose dujose yra anglies monoksido. Tai yra nuodas, kurio negalite pamatyti ar užuosti.

NIEKADA nenaudokite namuose ar garaže, NET JEI durys ir langai yra atidaryti.

Naudokite TIK LAUKE ir toliau nuo langų, durų ir ventiliacijos angų.

Išpakuodami įsitikinkite, kad gaminys yra nepažeistas. Jei trūksta kokių nors dalių arba jos yra sulūžusios, kuo greičiau skambinkite numeriu 1-888-866-5797.

Prieš naudodami šį gaminį, perskaitykite šią medžiagą. To nepadarius, galite sunkiai susižaloti. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ.

Specifikacijos

Aukšto slėgio plovimo įrenginio specifikacijos

Siurblys	Ašinis
Pavara	Tiesioginė
Maksimalus slėgis	2650 PSI
Srauto greitis	2.4 GPM
Žarnos ilgis	25'
Purkštuvo ilgis	21"
Purkštukai	Raudonas: 0° Geltonas: 15° Žalias: 25° Baltas: 40° Juodas: ploviklis

Variklio specifikacijos

Darbinis tūris		196 cc
Variklio tipas		Horizontalus vieno cilindro 4 taktų OHV
Aušinimo sistema		Aušinamas priverstiniu oru
Kuras	Tipas	87+ oktanų stabilizatoriumi apdorotas neetiliuotas benzinas
Kuras	Talpa	0.92 Galono / 3.50 Litro
Variklio alyva	Tipas SAE	10W-30 virš 32°F 5W-30 esant 32°F arba žemesnei temperatūrai
Variklio alyva	Talpa	0.6 Kvortos (0.6 Litro)
Cilindro skersmuo x Stūmoklio eiga		68 mm x 54 mm
Suspaudimo laipsnis		8.5:1
Sukimasis žiūrint iš PTO (galios nuėmimo velenas - išėjimo velenas)		Prieš laikrodžio rodyklę
Žvakė	Tipas	Torch®/LG® F6TC
Žvakė	Tarpas	0.0236" – 0.0315"
Vožtuvo tarpas	Įsiurbimo	0.0039" – 0.0059"
Vožtuvo tarpas	Išmetimo	0.0059" – 0.0078"
Greitis	Be apkrovos	3800 RPM Maks.
Greitis	Apkrova	3500 RPM Maks.

Šio variklio išmetamųjų teršalų kontrolės sistemai suteikiama garantija pagal JAV aplinkos apsaugos agentūros ir Kalifornijos oro išteklių valdybos (taip pat žinomos kaip CARB) nustatytus standartus. Informacijos apie garantiją ieškokite paskutiniuose šios instrukcijos puslapiuose.

ĮSPĖJAMIEJI SIMBOLIAI IR APIBRĖŽIMAI

	Tai yra saugos įspėjimo simbolis. Jis naudojamas norint įspėti apie galimus sužalojimo pavojus. Laikykitės visų saugos pranešimų, pateikiamų po šiuo simboliu, kad išvengtumėte galimų sužalojimų ar mirties.
	Nurodo pavojingą situaciją, kurios neišvengus, įvyks mirtis arba sunkus sužalojimas.
	Nurodo pavojingą situaciją, kurios neišvengus, galite mirti arba sunkiai susižaloti.
	Nurodo pavojingą situaciją, kurios neišvengus, galite lengvai arba vidutiniškai susižaloti.
PASTABA ATSARGIAI	Nurodo veiksmus, nesusijusius su kūno sužalojimais.

Simbolių apibrėžimai

Simbolis	Savybė arba teiginys
	Apsisukimai per minutę
	Arklio galia
	ženklinimas, susijęs su akių sužalojimo rizika. Dėvėkite ANSI patvirtintus apsauginius akinius su šoniniais skydais.
	Prieš nustatydami ir (arba) naudodami, perskaitykite instrukciją.
	ženklinimas, susijęs su klausos praradimo rizika. Dėvėkite klausos apsaugos priemones.
	ženklinimas, susijęs su kvėpavimo takų sužalojimo rizika. Naudokite variklį LAUKE ir toliau nuo langų, durų ir ventiliacijos angų.
	ženklinimas, susijęs su gaisro rizika tvarkant kurą. Nerūkykite tvarkydami kurą.
	ženklinimas, susijęs su gaisro rizika. Nepildykite degalų darbo metu. Laikykite degius daiktus atokiau nuo variklio.
	ženklinimas, susijęs su injekcijos rizika. Nenukreipkite vandens srovės / purkštuko į kūną.

SVARBIOS SAUGOS INSTRUKCIJOS

Perskaitykite visas instrukcijas. Jei nesilaikysite visų toliau išvardytų instrukcijų, galite sukelti gaisrą, sunkiai susižaloti ir (arba) MIRTĮ.
Šioje instrukcijoje aptariami įspėjimai ir atsargumo priemonės negali apimti visų galimų sąlygų ir situacijų, kurios gali atsirasti. Operatorius turi suprasti, kad sveikas protas ir atsargumas yra veiksniai, kurių negalima įdiegti į šį gaminį, bet juos turi užtikrinti operatorius.
IŠSAUGOKITE ŠIAS INSTRUKCIJAS

Pasirengimo atsargumo priemonės

Benzininis kuras ir garai yra degūs ir potencialiai sprogūs. Naudokite tinkamas kuro laikymo ir tvarkymo procedūras. Nelaikykite kuro ar kitų degių medžiagų šalia.
Šalia turėkite kelis ABC klasės gesintuvus.
Šios įrangos veikimas gali sukelti kibirkštis, kurios gali sukelti gaisrus aplink sausą augmeniją.
Gali prireikti kibirkščių sulaikiklio. Operatorius turėtų susisiekti su vietinėmis gaisrinėmis tarnybomis dėl įstatymų ar taisyklių, susijusių su gaisrų prevencijos reikalavimais.
Nustatykite ir naudokite tik ant lygaus, horizontalaus, gerai vėdinamo paviršiaus.
Darbo vietoje turi būti tinkamas drenažas, kad sumažėtų kritimo dėl slidžių paviršių tikimybė.
Pasirengimo metu dėvėkite ANSI patvirtintus apsauginius akinius, tvirtas darbo pirštines ir dulkių kaukę / respiratorių.
Naudokite tik šios instrukcijos specifikacijų lentelėje rekomenduojamus tepalus ir kurą.
Šiame įrankyje naudokite tik šaltą vandenį arba aukšto slėgio plovimo įrenginio ploviklį. Nenaudokite kaustinių medžiagų, tirpiklių, degių medžiagų ar ploviklių, neskirtų aukšto slėgio plovimo įrenginiams.
Naudojant bet kokią tokią medžiagą, galite susižaloti arba sugadinti šį įrankį ar asmeninę nuosavybę.
Neleiskite šiam gaminiui veikti sausai. Sausas veikimas rimtai sugadins sandariklius. Įsitikinkite, kad vandens tiekimas, naudojamas aukšto slėgio plovimo įrenginiui, nėra purvinas ar smėlėtas.
Prieš paleisdami aukšto slėgio plovimo įrenginį šaltu oru, patikrinkite visas įrenginio dalis, kad įsitikintumėte, jog nesusidarė ledas. Nelaikykite įrenginio ten, kur temperatūra nukris žemiau 32°F (0°C).

Eksploatavimo atsargumo priemonės

PAVOJUS APSINUODYTI ANGLIES MONOKSIDU
Naudojant variklį patalpoje GALIMA MIRTIS PER KELETĄ MINUČIŲ.
Variklio išmetamosiose dujose yra anglies monoksido. Tai nuodas, kurio negalite matyti ar užuosti.

NIEKADA nenaudokite namuose ar garaže, NET JEI durys ir langai atidaryti.

Naudokite TIK LAUKE ir toliau nuo langų, durų ir ventiliacijos angų.
Laikykite vaikus atokiau nuo įrangos, ypač kai ji veikia.
Aukšto slėgio plovimo įrenginio dalys, ypač išmetimo sistemos komponentai, naudojimo metu labai įkaista. Laikykitės atokiai nuo karštų dalių.
Įpurškimo pavojus! Didelio slėgio vandens srovė, kurią sukuria šis įrankis, gali įpjauti odą arba sužaloti rankas ar akis.
Neleiskite, kad purškalas patektų ant jūsų, ir nepurkškite į žmones ar gyvūnus. Nepurkškite ant paties įrankio ar bet kokių elektros laidų/lizdų. išjunkite variklį, o tada išjunkite dujų tiekimą į variklį. Nenuleiskite purškimo rankenos, neišjungę variklio.
Neneškite purškimo rankenos pirštu ant gaiduko, nesvarbu, ar variklis veikia, ar ne.
Avarijos atveju naudojimo metu nedelsdami atleiskite purškimo rankenos gaiduką, išjunkite variklį, o tada išjunkite dujų tiekimą į variklį. Nenuleiskite purškimo rankenos, neišjungę variklio.
Šis aukšto slėgio plovimo įrenginys skirtas naudoti tik lauke gyvenamosiose patalpose.
Didelio slėgio vandens srautas gali sugadinti darbinį paviršių, jei naudojamas netinkamai. Pirmiausia visada išbandykite purškimą atviroje vietoje.
Kai pilate ploviklį, tepkite jį ant valymo zonos tik esant žemam slėgiui. Ploviklis pilamas tik tada, kai purškimo lazdelė yra žemo slėgio padėtyje.
Laikykite visus žiūrovus bent šešių pėdų atstumu nuo variklio veikimo metu.
Gaisro pavojus! Nepildykite degalų bako, kai variklis veikia. Nenaudokite, jei išsiliejo benzinas. Prieš užvesdami variklį nuvalykite išsiliejusį benziną. Nenaudokite šalia kontrolinės lemputės arba atviros liepsnos.
Nenaudokite variklio naudojimo metu. Po naudojimo leiskite varikliui atvėsti.
Nepalikite įrangos be priežiūros, kai ji veikia. Išjunkite įrangą (ir išimkite saugos raktus, jei yra) prieš palikdami darbo zoną.
Įranga gali skleisti didelį triukšmą. Ilgalaikis triukšmo lygis virš 85 dBA yra pavojingas klausai. Naudodami įrangą arba dirbdami šalia jos, kai ji veikia, dėvėkite klausos apsaugos priemones.
Naudojimo metu dėvėkite ANSI patvirtintus apsauginius akinius ir klausos apsaugos priemones.
Žmonės, turintys širdies stimuliatorius, prieš naudodami turėtų pasikonsultuoti su savo gydytoju (-ais). Elektromagnetiniai laukai, esantys arti širdies stimuliatoriaus, gali sukelti stimuliatoriaus trikdžius arba stimuliatoriaus gedimą. Būtinas atsargumas šalia variklio magneto arba atatrankos starterio.
Naudokite tik tuos priedus, kuriuos "Harbor Freight Tools" rekomenduoja jūsų modeliui. Priedai, kurie gali būti tinkami vienam įrangos vienetui, gali tapti pavojingi, kai naudojami su kitu įrangos vienetu.
Nenaudokite sprogioje aplinkoje, pavyzdžiui, esant degiems skysčiams, dujoms ar dulkėms. Benzininiai varikliai gali uždegti dulkes ar garus.
Būkite budrūs, stebėkite, ką darote, ir naudodami šį įrangos vienetą vadovaukitės sveiku protu. Nenaudokite būdami pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų.
Nepersistenkite. Visada išlaikykite tinkamą padėtį ir pusiausvyrą. Tai leidžia geriau valdyti įrangą netikėtose situacijose.
Naudokite šią įrangą tik abiem rankomis.
Naudojant įrangą tik viena ranka, lengvai galima prarasti kontrolę.
Apsirenkite tinkamai. Nedėvėkite laisvų drabužių ar papuošalų. Laikykite plaukus, drabužius ir pirštines atokiau nuo judančių dalių. Laisvi drabužiai, papuošalai ar ilgi plaukai gali įstrigti į judančias dalis.
Nenaudokite variklio ar įrangos veikimo metu.
Visada laikykite įrangą, variklį ir aplinkinę zoną švarius.
Nerūkykite ir neleiskite kibirkščių, liepsnos ar kitų uždegimo šaltinių šalia įrangos, ypač pildami degalus.
Naudokite įrangą, priedus ir t. t. pagal šias instrukcijas ir taip, kaip numatyta konkrečiam įrangos tipui, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Įrangos naudojimas operacijoms, kurios skiriasi nuo numatytų, gali sukelti pavojingą situaciją.
Nenaudokite įrangos, jei žinoma, kad variklio degalų sistemoje yra nuotėkių.
Kai išsilieja degalai ar alyva, juos reikia nedelsiant nuvalyti. Išmeskite skysčius ir valymo medžiagas pagal visus vietinius, valstijos ar federalinius kodeksus ir reglamentus. Laikykite alyvos skudurus vėdinamoje, uždengtoje metalinėje talpykloje.
Laikykite rankas ir kojas atokiau nuo judančių dalių. Nesiekite virš įrangos ar per ją veikimo metu.
Prieš naudodami patikrinkite, ar judančios dalys nėra išsiderinusios ar užstrigusios, ar dalys nėra sulūžusios ir ar nėra kitų sąlygų, kurios gali turėti įtakos įrangos veikimui.
Jei pažeista, prieš naudodami įrangą sutaisykite. Daugelis nelaimingų atsitikimų įvyksta dėl prastai prižiūrimos įrangos.
Naudokite tinkamą įrangą. Nekeiskite įrangos ir nenaudokite įrangos tikslui, kuriam ji nėra skirta.

Atsargumo priemonės dėl vibracijos

Šis įrankis vibruoja naudojimo metu. Dėl pakartotinio ar ilgalaikio vibracijos poveikio gali atsirasti laikinas arba nuolatinis fizinis sužalojimas, ypač rankoms, rankoms ir pečiams. Norėdami sumažinti su vibracija susijusio sužalojimo riziką:

Kiekvienas, kuris reguliariai arba ilgą laiką naudoja vibruojančius įrankius, pirmiausia turėtų būti apžiūrėtas gydytojo ir reguliariai tikrintis sveikatą, kad įsitikintų, jog naudojimas nesukelia ar nepaūmina sveikatos problemų. Nėščios moterys arba žmonės, kurių sutrikusi rankų kraujotaka, patyrę rankų sužalojimus, nervų sistemos sutrikimus, sergantys diabetu arba Reino liga, neturėtų naudoti šio įrankio. Jei jaučiate bet kokius su vibracija susijusius medicininius ar fizinius simptomus (pvz., dilgčiojimą, tirpimą ir baltus arba mėlynus pirštus), kuo greičiau kreipkitės į gydytoją.
Nerūkykite naudojimo metu. Nikotinas sumažina kraujo tiekimą į rankas ir pirštus, padidindamas su vibracija susijusio sužalojimo riziką.
Dėvėkite tinkamas pirštines, kad sumažintumėte vibracijos poveikį naudotojui.
Naudokite įrankius su mažiausia vibracija, kai yra pasirinkimas tarp skirtingų procesų.
Įtraukite laikotarpius be vibracijos kiekvieną darbo dieną.
Suimkite įrankį kuo lengviau (ir vis tiek saugiai jį valdykite). Leiskite įrankiui atlikti darbą.
Norėdami sumažinti vibraciją, prižiūrėkite įrankį, kaip paaiškinta šiame vadove. Jei atsiranda neįprasta vibracija, nedelsdami nutraukite naudojimą.

Atsargumo priemonės dėl aptarnavimo

Prieš aptarnavimą, priežiūrą ar valymą:
1. Pasukite variklio jungiklį į "OFF" (išjungta) padėtį.
2. Leiskite varikliui visiškai atvėsti.
3. Tada nuimkite kibirkšties žvakės dangtelį nuo kibirkšties žvakės.
Laikykite visas apsaugines apsaugas savo vietose ir tinkamai veikiančias. Apsauginės apsaugos apima duslintuvą, oro valytuvą, mechanines apsaugas ir šilumos skydus, be kitų apsaugų.
Nekeiskite ir nereguliuokite jokios įrangos ar jos variklio dalies, kurią užsandarino gamintojas ar platintojas. Tik kvalifikuotas techninės priežiūros specialistas gali reguliuoti dalis, kurios gali padidinti arba sumažinti reguliuojamą variklio greitį.
Aptarnavimo metu dėvėkite ANSI patvirtintus apsauginius akinius, tvirtas darbo pirštines ir dulkių kaukę/respiratorių.
Laikykite aukšto slėgio žarną prijungtą prie aukšto slėgio plovimo įrenginio ir purškimo pistoleto, kol sistema yra suslėgta. Atjungti slėginę žarną, kai įrenginys yra suslėgtas, yra pavojinga ir gali sukelti sužalojimus.
Neleiskite, kad aukšto slėgio žarna liestųsi su jokia karšta įrenginio dalimi. Žarna gali būti pažeista, todėl gali sprogti arba nutekėti esant aukštam slėgiui.
Išlaikykite etiketes ir vardines plokšteles ant įrangos. Juose pateikiama svarbi informacija. Jei neįskaitoma arba trūksta, kreipkitės į "Harbor Freight Tools", kad gautumėte pakeitimą.
Jei iš aukšto slėgio plovimo įrenginio teka vanduo, nedelsdami išjunkite įrenginį. Atjunkite aukšto slėgio plovimo įrenginį ir išleiskite visą slėgį prieš priverždami jungtis arba atlikdami remonto darbus kvalifikuotam technikui.
Kai variklis veikia, neleiskite aukšto slėgio plovimo įrenginiui veikti tuščiąja eiga ilgiau nei dvi minutes. Jei leidžiama veikti tuščiąja eiga, vanduo įrenginyje įkais, o tai gali sugadinti aukšto slėgio plovimo įrenginį.
Leiskite įrangą aptarnauti kvalifikuotam remontininkui, naudojančiam tik identiškas atsargines dalis. Tai užtikrins, kad įrangos sauga būtų išlaikyta. Nebandykite atlikti jokių aptarnavimo ar priežiūros procedūrų, kurios nėra paaiškintos šiame vadove, arba jokių procedūrų, dėl kurių nesate tikri, ar galite jas atlikti saugiai ar teisingai.
Laikykite įrangą vaikams nepasiekiamoje vietoje.
Laikykitės suplanuotos variklio ir įrangos priežiūros.

Degalų papildymas:

Nepildykite degalų bako, kai variklis veikia arba yra karštas.
Nerūkykite ir neleiskite kibirkščių, liepsnos ar kitų uždegimo šaltinių šalia įrangos, ypač pildami degalus.
Nepripildykite degalų bako iki viršaus.
Palikite šiek tiek vietos degalams išsiplėsti, jei reikia.
KAD IŠVENGTUMĖTE DEGALŲ NUOTEKIO IR GAISRO PAVOJAUS, nepildykite degalų virš degalų sietelio dugno.
Degalus pilkite tik gerai vėdinamoje vietoje.
Nuvalykite visus išsiliejusius degalus ir leiskite pertekliui išgaruoti prieš užvesdami variklį.
Kad išvengtumėte GAISRO, neužveskite variklio, kol ore tvyro degalų kvapas.

IŠSAUGOKITE ŠIAS INSTRUKCIJAS.

Paruošimas

Prieš pradėdami naudoti šį gaminį, perskaitykite VISĄ SVARBIOS SAUGOS INFORMACIJOS skyrių, esantį šio vadovo pradžioje, įskaitant visą tekstą po poskyriais.

SIEKIANT IŠVENGTI SUNKIŲ SUŽALOJIMŲ:
Naudokite tik tinkamai įrengus kibirkščių slopintuvą.

Šios įrangos veikimas gali sukelti kibirkštis, kurios gali sukelti gaisrus aplink sausą augmeniją. Gali prireikti kibirkščių slopintuvo.
Operatorius turėtų susisiekti su vietinėmis gaisrinės tarnybomis dėl įstatymų ar taisyklių, susijusių su gaisrų prevencijos reikalavimais.

SIEKIANT IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL ATSITIKTINIO PALEIDIMO: Pasukite įrangos maitinimo jungiklį į "OFF" (išjungta) padėtį, palaukite, kol variklis atvės, ir atjunkite uždegimo žvakės laidą (-us) prieš surinkdami ar atlikdami bet kokius įrangos reguliavimus.

Pastaba: Norėdami gauti daugiau informacijos apie dalis, išvardytas šiuose puslapiuose, žiūrėkite surinkimo schemas, esančias šio vadovo pabaigoje.

Surinkimas

Pritvirtinkite rankenėlių mazgus (18) prie rėmo (13) naudodami varžtus (19), poveržles (20) ir veržles (21).
Pritvirtinkite rankeną (24) prie rankenėlių mazgų naudodami varžtus (19), poveržles (20) ir veržles (21).
Pritvirtinkite purškimo pistoleto laikiklį (26) naudodami rankenėlę (38).
Pritvirtinkite slėgio žarnos kablį (23) naudodami rankenėlę (38).
Prijunkite slėgio žarną prie siurblio išėjimo angos ir tvirtai priveržkite ranka.
Prijunkite slėgio žarną prie purškimo pistoleto rankenos ir tvirtai priveržkite ranka.
Nuimkite apsauginį dangtelį nuo antgalio įleidimo angos. Įkiškite antgalį į purškimo pistoleto išėjimo angą ir tvirtai priveržkite ranka.
Pritvirtinkite purkštuką prie antgalio atitraukdami greito prijungimo movą ir stumdami purkštuką ant antgalio. Įsitikinkite, kad greito prijungimo mova užfiksuoja purkštuką.
Prijunkite vandens tiekimo žarną prie siurblio įleidimo angos ir tvirtai priveržkite ranka.

Pastaba: Vandens šaltinis turi užtikrinti mažiausiai penkis galonus švaraus, šalto vandens per minutę esant 20 PSI. Naudokite tik 5/8" vidinio skersmens (arba didesnę) žarną, kuri atitinka šį pajėgumą.

Komponentai ir valdikliai

Variklio valdikliai

Darbas dideliame aukštyje virš 3000 pėdų

SIEKIANT IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL GAISRO:
Laikykitės instrukcijų gerai vėdinamoje vietoje, toliau nuo uždegimo šaltinių. Jei variklis įkaitęs nuo naudojimo, išjunkite jį ir palaukite, kol jis atvės, prieš tęsdami. Nerūkykite.

PASTABA: Garantija negalioja, jei neatliekami būtini reguliavimai naudojimui dideliame aukštyje.

Dideliame aukštyje kvalifikuotas mechanikas turės sureguliuoti variklio karbiuratorių, reguliatorių (jei toks yra) ir bet kurias kitas dalis, kurios kontroliuoja kuro ir oro santykį, kad būtų galima efektyviai naudoti dideliame aukštyje ir išvengti žalos varikliui ir bet kuriems kitiems įrenginiams, naudojamiems su šiuo gaminiu. Kuro sistemai šiame variklyje gali turėti įtakos veikimas didesniame aukštyje. Tinkamą veikimą galima užtikrinti įrengus aukščio rinkinį didesniame nei 3000 pėdų aukštyje virš jūros lygio. Aukštesniame nei 8000 pėdų aukštyje variklio našumas gali sumažėti, net ir naudojant tinkamą pagrindinį purkštuką. Eksploatuojant šį variklį be tinkamo aukščio rinkinio, gali padidėti variklio išmetamųjų teršalų kiekis ir sumažėti degalų ekonomija bei našumas. Rinkinį turėtų įdiegti kvalifikuotas mechanikas.

Išjunkite variklį.
Uždarykite kuro vožtuvą.
Padėkite dubenį po kuro taurele, kad sugautumėte išsiliejusį kurą.

Karbiuratoriaus taurelėje gali būti benzino, kuris ištekės nuėmus varžtą.

Atsukite varžtą, laikantį kuro taurelę.
Iš karbiuratoriaus mazgo korpuso išimkite varžtą, varžto sandariklį, kuro taurelę, kuro taurelės sandariklį ir pagrindinį purkštuką. Norint išimti ir įdėti pagrindinį purkštuką, reikia karbiuratoriaus atsuktuvo (nepridedamas).

Pastaba: Maišymo vamzdelį laiko pagrindinis purkštukas ir jis gali iškristi, kai jis bus išimtas. Jei jis iškrenta, prieš įdėdami pagrindinį purkštuką, įdėkite jį atgal ta pačia kryptimi.

Pakeiskite pagrindinį purkštuką nauju, reikalingu jūsų aukščio diapazonui (dalis 1a arba 2a).

Pastaba: Kuro taurelės sandariklis ir varžto sandariklis gali būti pažeisti nuimant, todėl juos reikia pakeisti naujais iš rinkinio.

Pakeiskite kuro taurelės sandariklį (4a), kuro taurelę, varžto sandariklį (3a) ir varžtą. Priveržkite.

PASTABA: Priverždami neužveržkite varžto per stipriai.
Pirmiausia priveržkite pirštais, o tada naudokite veržliaraktį, kad įsitikintumėte, jog varžtas tinkamai įsuktas.

Nuvalykite išsiliejusį kurą ir leiskite pertekliui išgaruoti prieš užvesdami variklį. Kad išvengtumėte GAISRO, neužveskite variklio, kol ore tvyro kuro kvapas.

Aukšto aukščio rinkinio dalių sąrašas - A

Dalis	Aprašymas	Kiekis
1a	Pagrindinis purkštukas 3000-6000 pėdų	1
2a	Pagrindinis purkštukas 6000-8000 pėdų	1
3a	Varžto sandariklis	2
4a	Kuro taurelės sandariklis	2

Eksploatavimas

Prieš pradėdami naudoti šį produktą, PERSKAITYKITE VISĄ SVARBIĄ SAUGOS INFORMACIJĄ šio vadovo pradžioje, įskaitant visą tekstą po antraštėmis.

Patikrinimai prieš paleidimą

Prieš nustatydami ir paleisdami, apžiūrėkite variklį ir įrangą, ar nėra pažeistų, atsilaisvinusių ir trūkstamų dalių. Jei randama kokių nors problemų, nenaudokite įrangos, kol ji nebus tinkamai sutvarkyta.

Variklio alyvos tikrinimas ir pildymas

PASTABA: Jūsų garantija NEGALIOJA, jei prieš kiekvieną naudojimą variklio karteris nėra tinkamai pripildytas alyvos. Prieš kiekvieną naudojimą patikrinkite alyvos lygį.
Variklis neužsives, jei alyvos lygis žemas arba jos nėra.

Įsitikinkite, kad variklis sustabdytas ir yra horizontalioje padėtyje.
Uždarykite degalų vožtuvą.
Nuvalykite matuoklio viršų ir aplink jį esančią zoną. Išimkite matuoklį sukdami jį prieš laikrodžio rodyklę ir nuvalykite jį švaria, nepūkuota šluoste.
Įstatykite matuoklį atgal, neužsukdami jo, ir išimkite, kad patikrintumėte alyvos lygį. Alyvos lygis turėtų būti iki pilno lygio, kaip parodyta aukščiau.
Jei alyvos lygis yra ties žema žyma arba žemiau jos, įpilkite atitinkamo tipo alyvos, kol alyvos lygis pasieks tinkamą lygį. SAE 10W-30 alyva rekomenduojama naudoti bendrai. (SAE klampumo klasės diagrama techninės priežiūros skyriuje rodo kitus klampumus, kuriuos reikia naudoti esant skirtingoms vidutinėms temperatūroms.)
Įsukite matuoklį atgal pagal laikrodžio rodyklę.
PASTABA: Neeksploatuokite variklio, kai alyvos yra per mažai. Variklis išsijungs, jei variklio alyvos lygis bus per žemas.

Degalų tikrinimas ir pildymas

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL GAISRO:
Pildykite degalų baką gerai vėdinamoje vietoje, atokiau nuo uždegimo šaltinių. Jei variklis įkaitęs nuo naudojimo, išjunkite jį ir palaukite, kol jis atvės, prieš pildami degalus. Nerūkykite.

Nuvalykite degalų dangtelį ir aplink jį esančią zoną.
Atsukite ir nuimkite degalų dangtelį.
Išimkite sietelį ir pašalinkite visus nešvarumus bei šiukšles. Tada įdėkite sietelį atgal.

Pastaba: Nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E10). Nenaudokite E85 etanolio.

Pastaba: Nenaudokite benzino, kuris buvo laikomas metalinėje arba nešvarioje degalų talpykloje. Dėl to dalelės gali patekti į karbiuratorių, paveikti variklio veikimą ir (arba) sukelti žalą.

Jei reikia, pripildykite degalų baką maždaug 2,5 cm žemiau degalų bako užpildymo kaklelio 87 oktanų arba didesnio oktaninio skaičiaus bešviniu benzinu, kuris buvo apdorotas degalų stabilizatoriaus priedu. Naudokite degalų stabilizatoriaus gamintojo rekomendacijas.
Tada uždėkite degalų dangtelį atgal.
Nuvalykite išsiliejusius degalus ir leiskite pertekliui išgaruoti prieš užvesdami variklį. Kad išvengtumėte GAISRO, neužveskite variklio, kol ore tvyro degalų kvapas.

Variklio užvedimas

Prieš užvesdami variklį

Apžiūrėkite įrangą ir variklį.
Pripildykite variklį tinkamu kiekiu ir tipo stabilizatoriumi apdoroto bešvinio benzino ir alyvos.
ĮJUNKITE VANDENS TIEKIMĄ, NUIMKITE PURKŠTUKĄ, NUKREIPKITE LAZDELĘ SAUGIA KRYPTIMI IR LAIKYKITE NUSPAUDĘ GAIDUKĄ, KOL IŠ SISTEMOS IŠLEISITE VISĄ ORĄ, MAŽIAUSIAI 30 SEKUNDŽIŲ. Tada atleiskite gaiduką, užfiksuokite jį saugioje padėtyje ir prieš užvesdami variklį uždėkite purkštuką atgal.

Rankinis užvedimas

Norėdami užvesti šaltą variklį, perkelkite sklendę į START (paleidimo) padėtį.

Norėdami iš naujo užvesti šiltą variklį, palikite sklendę RUN (veikimo) padėtyje.
Atidarykite degalų vožtuvą.
Įjunkite variklio jungiklį.

Pastaba: Jei variklis neužsiveda, patikrinkite variklio alyvos lygį. Variklis neužsives, jei alyvos lygis žemas arba jos nėra.

Atsargiai suimkite variklio starterio rankeną ir lėtai patraukite ją du kartus, kad benzinas patektų į variklio karbiuratorių. Tada švelniai patraukite starterio rankeną, kol pajusite pasipriešinimą. Leiskite kabeliui visiškai įsitraukti ir tada greitai patraukite jį. Kartokite, kol variklis užsives.

Pastaba: Neleiskite starterio rankenai atšokti atgal į variklį. Laikykite ją, kai ji atsitraukia, kad ji neatsitrenktų į variklį.

Leiskite varikliui veikti kelias sekundes. Tada, jei sklendės svirtis yra START (paleidimo) padėtyje, labai lėtai perkelkite sklendės svirtį į RUN (veikimo) padėtį.

Pastaba: Per greitai perkėlus sklendės svirtį, variklis gali užgesti.

Įsibėgėjimo laikotarpis:
Techninės priežiūros įsibėgėjimo laikotarpis truks apie 20 naudojimo valandų.

Po šio laikotarpio pakeiskite variklio alyvą.

Įprastomis eksploatavimo sąlygomis tolesnė techninė priežiūra atliekama pagal TECHNINĖS PRIEŽIŪROS skyriuje paaiškintą grafiką.

Aukšto slėgio plovimo įrenginio naudojimas

Nenukreipkite srovės iš aukšto slėgio plovimo įrenginio į žmogų ar gyvūną.
Vandens srovė gali sukelti sunkų sužalojimą.

Naudokite aukšto slėgio plovimo įrenginį tik ant paviršių, kurie gali atlaikyti srovės jėgą.

Pasirinkite purkštuką, kuris geriausiai atitinka darbo poreikius. Žr. toliau pateiktą lentelę. Naudokite tik tuos purkštukus ant paviršių, kurie gali atlaikyti srovės jėgą. Naudokite tik juodą purkštuką, kai naudojate aukšto slėgio plovimo įrenginio ploviklį. Kitų purkštukų galia atmuš rūką atgal į operatorių ir gali įterpti ploviklį į paviršių.

PURKŠTUKŲ PASIRINKIMO LENTELĖ
PURKŠTUKAS	NAUDOJIMAS
Raudonas – 0° Pieštukas	Intensyvus valymas, skirtas sunkiai pašalinamoms dėmėms ir nešvarumams. Naudokite tik ant kietų paviršių – gali pažeisti betoną, medieną, dažus ir kt.
Geltonas – 15° Siauras	Sunkus valymas, skirtas terasoms ir apdailai.
Žalias – 25° Vidutinis	Standartinis valymas, skirtas važiuojamosioms dalims ir dažų šalinimui.
Baltas – 40° Platus	Vidutinis valymas, skirtas automobiliams ir valtims.
Juodas – Žemas slėgis	Naudokite su aukšto slėgio plovimo įrenginio plovikliu.

Atitraukite greito prijungimo apykaklę ir įstumkite purkštuką ant lazdelės galo. Įsitikinkite, kad greito prijungimo apykaklė užfiksuoja purkštuką vietoje.

Jei naudojate ploviklį:
Perskaitykite ploviklio instrukcijas. Naudokite tik ploviklius, nurodytus naudoti su aukšto slėgio plovimo įrenginiais. Atidarykite ploviklio bako dangtį, pripildykite ploviklio baką paruoštu ploviklio tirpalu ir uždarykite dangtį. Aukšto slėgio plovimo įrenginys sunaudos vieną galoną ploviklio kiekvienam septyniems galonams vandens. Purškiant ploviklius naudokite tik juodą (žemo slėgio) purkštuką.

Kai įjungtas vandens tiekimas ir veikia variklis, vadovaujantis instrukcijomis, pateiktomis skyriuje Variklio užvedimas, atrakinkite ir laikykite nuspaudę gaiduką, kad paleistumėte srovę. Atminkite, kad pirmą kartą paleidus pistoletas atšoks.
Pradėkite nuo žemo slėgio purkštuko ir palaipsniui naudokite didesnį slėgį, jei reikia. Pirmiausia išbandykite valomo paviršiaus kraštą, kad įsitikintumėte, jog srovė nėra per stipri paviršiui.
Jei srovė pažeidžia paviršių, pasitraukite toliau nuo valomo paviršiaus, kad sumažintumėte paviršiui daromą slėgį. Jei srovė vis dar per stipri, užfiksuokite gaiduką saugioje padėtyje ir pakeiskite jį į žemesnio slėgio purkštuką.
Valydami laikykite lazdelę maždaug 45° kampu; purškiant paviršių tiesiai, nešvarumai gali įsiterpti į paviršių (ypač naudojant aukšto slėgio purkštukus). Purkškite maždaug 90 cm - 1,5 m atstumu.
Valykite vertikalius ir nuožulnius paviršius iš viršaus į apačią.
Valydami horizontalius paviršius, retkarčiais naudokite srovę, kad išvalytumėte vietą nuo vandens pertekliaus.

Neleiskite aukšto slėgio plovimo įrenginiui veikti tuščiąja eiga ilgiau nei dvi minutes nelaikant nuspausto gaiduko. Vanduo įkais ir sugadins aukšto slėgio plovimo įrenginį.

Siurblys išleis labai karštą vandenį, jei jam bus leista per ilgai veikti tuščiąja eiga.

Pastaba: Normaliai veikiant, šiluminis apsauginis vožtuvas gali retkarčiais išleisti nedidelius kiekius vandens.

Laikykite nuspaudę gaiduką ir lėtai bei tolygiai judinkite lazdelę pirmyn ir atgal, kad nuplautumėte paviršių aukštu slėgiu. Būkite ypač atsargūs purškiant paviršius, pagamintus iš dviejų skirtingų medžiagų (pavyzdžiui, plytų ir skiedinio), kad nepažeistumėte minkštesnės iš dviejų medžiagų plaunant aukštu slėgiu.
Jei paviršius po darbo yra dryžuotas arba nelygus, perjunkite į purkštuką, kuris turi platesnį purškimo modelį, kad sumaišytumėte paveiktą vietą.

Variklio ir aukšto slėgio plovimo įrenginio sustabdymas

Norėdami sustabdyti variklį avarijos atveju, išjunkite variklio jungiklį.
Normaliomis sąlygomis atlikite šią procedūrą:
1. Uždarykite degalų vožtuvą.
2. Atleiskite gaiduką ant purškimo pistoleto rankenos ir palaukite, kol variklis išsijungs.
3. Išjunkite variklio jungiklį.
4. Išjunkite vandens tiekimą.
Suspauskite gaiduką, kad sumažintumėte slėgio perteklių.
Jei buvo naudojamas aukšto slėgio plovimo įrenginio ploviklis, praleiskite švarų vandenį per sistemą, kad pašalintumėte ploviklio likučius, atlikdami šią procedūrą:
1. Išjunkite variklį, kaip aprašyta 2 veiksme.
2. Pripildykite ploviklio baką švariu vandeniu.
3. Nuimkite purkštuką ir iš naujo užveskite variklį, vadovaudamiesi instrukcijomis, pateiktomis skyriuje Variklio užvedimas.
4. Nukreipkite lazdelę saugia kryptimi ir laikykite nuspaudę gaiduką, kad praleistumėte vandenį per sistemą, kol jis taps švarus.
5. Išjunkite variklį, kaip aprašyta 2 veiksme.

Sulankstymas ir laikymas

Atjunkite vandens tiekimo žarną nuo vandens įleidimo jungties ant siurblio.
Išleiskite visą vandenį iš aukšto slėgio plovimo įrenginio ir užfiksuokite gaiduką. Nuvalykite išorines dalis švaria šluoste.
Atjunkite aukšto slėgio žarną nuo siurblio ir purškimo pistoleto. Išleiskite vandenį iš žarnos.
Atsukite veržlę ir nuimkite lazdelę nuo purškimo pistoleto.
Atsukite rankenos rankenėles, sulenkite rankeną į priekį į horizontalią padėtį ir priveržkite rankenos rankenėles.
Pakabinkite purškimo pistoletą ant purškimo pistoleto laikiklio. Pakabinkite žarną ant žarnos kablio.
Laikykite įrangą patalpoje, vaikams nepasiekiamoje vietoje.

PASTABA: Sezono pabaigoje išleiskite degalus, kitaip garantija negalios.
Išsamias laikymo instrukcijas žr. skyriuje Ilgalaikis laikymas.

Priežiūra

NORINT IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL ATSITIKTINIO PALEIDIMO:
Prieš atlikdami bet kokią apžiūrą, priežiūrą ar valymą, įrangos maitinimo jungiklį perjunkite į "OFF" (išjungta) padėtį, palaukite, kol variklis atvės, ir atjunkite žvakės laidą.

NORINT IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL ĮRANGOS GEDIMO:
Nenaudokite pažeistos įrangos. Jei atsiranda neįprastas triukšmas, vibracija arba per didelis dūmų kiekis, prieš tolimesnį naudojimą ištaisykite problemą.
Laikykitės visų šiame vadove pateiktų priežiūros instrukcijų. Jei variklis nebus tinkamai prižiūrimas, jis gali kritiškai sugesti.

Daugelį priežiūros procedūrų, įskaitant tas, kurios nėra išsamiai aprašytos šiame vadove, dėl saugumo turės atlikti kvalifikuotas specialistas. Jei abejojate, ar galite saugiai prižiūrėti įrangą arba variklį, vietoj to paveskite kvalifikuotam specialistui prižiūrėti įrangą.

Valymo, priežiūros ir tepimo grafikas

Pastaba: Šis priežiūros grafikas skirtas tik kaip bendras vadovas. Jei sumažėja našumas arba įranga veikia neįprastai, nedelsdami patikrinkite sistemas. Kiekvieno įrenginio priežiūros poreikiai skirsis priklausomai nuo tokių veiksnių kaip darbo ciklas, temperatūra, oro kokybė, degalų kokybė ir kiti veiksniai.

Pastaba: Toliau nurodytos procedūros yra papildomos prie reguliarių patikrinimų ir priežiūros, paaiškintų kaip įprasto variklio ir įrangos veikimo dalis.

Procedūra	Prieš kiekvieną naudojimą	Kas mėnesį arba kas 20 val. naudojimo	Kas 3 mėn. arba 50 val. naudojimo	Kas 6 mėn. arba 100 val. naudojimo	Kasmet arba kas 300 val. naudojimo	Kas 2 metus
Nuvalykite variklio išorę
Patikrinkite variklio alyvos lygį
Patikrinkite oro valytuvą
Patikrinkite nuosėdų kaušelį
Pakeiskite variklio alyvą
Išvalykite/pakeiskite oro filtrą			*
Patikrinkite ir išvalykite uždegimo žvakę
Patikrinkite/sureguliuokite tuščiosios eigos greitį Patikrinkite/sureguliuokite vožtuvo tarpą Išvalykite degalų baką, sietelį ir karbiuratorių Išvalykite anglies nuosėdas nuo degimo kameros					**	**
Jei reikia, pakeiskite degalų tiekimo liniją						**

*Dažniau atlikite techninę priežiūrą, kai naudojate dulkėtose vietose.
**Šiuos elementus turėtų aptarnauti kvalifikuotas specialistas.

Degalų tikrinimas ir pildymas

NORĖDAMI IŠVENGTI RIMTŲ SUŽALOJIMŲ DĖL GAISRO:
Užpildykite degalų baką gerai vėdinamoje vietoje, toliau nuo uždegimo šaltinių. Jei variklis įkaitęs nuo naudojimo, išjunkite variklį ir palaukite, kol jis atvės, prieš pildami degalus. Nerūkykite.

Nuvalykite degalų dangtelį ir aplink jį esančią vietą.
Atsukite ir nuimkite degalų dangtelį.
Nuimkite sietelį ir pašalinkite visus nešvarumus bei šiukšles. Tada pakeiskite sietelį.

Pastaba: Nenaudokite benzino, kuriame yra daugiau nei 10 % etanolio (E10). Nenaudokite E85 etanolio.

Pastaba: Nenaudokite benzino, kuris buvo laikomas metalinėje degalų talpykloje arba nešvarioje degalų talpykloje. Tai gali sukelti dalelių patekimą į karbiuratorių, paveikti variklio veikimą ir (arba) padaryti žalą.

Jei reikia, pripildykite degalų baką maždaug 1 coliu žemiau degalų bako užpildymo kaklelio 87 oktanų arba didesnio oktanų skaičiaus bešviniu benzinu, kuris buvo apdorotas degalų stabilizatoriaus priedu. Naudokite degalų stabilizatoriaus gamintojo rekomendacijas.
Tada uždėkite degalų dangtelį.
Nuvalykite išsiliejusius degalus ir leiskite pertekliui išgaruoti prieš užvesdami variklį.
Kad išvengtumėte GAISRO, neužveskite variklio, kai ore tvyro degalų kvapas.

Siurblio priežiūra

Aukšto slėgio plovimo siurbliui nereikia jokios priežiūros. Jei ant siurblio arba aplink jį yra kokių nors alyvos nutekėjimo požymių, NEGALIMA naudoti aukšto slėgio plovimo įrenginio. Leiskite įrenginį aptarnauti kvalifikuotam specialistui.

Variklio alyvos keitimas

Eksploatacijos metu alyva yra labai karšta ir gali nudeginti. Prieš keisdami alyvą, palaukite, kol variklis atvės.

Įsitikinkite, kad variklis sustabdytas ir yra lygus.
Uždarykite degalų vožtuvą.
Padėkite drenažo padėklą (nepridedamas) po karterio išleidimo kamščiu.
Išimkite išleidimo kamštį ir, jei įmanoma, šiek tiek pakreipkite karterį, kad alyva išbėgtų. Perdirbkite panaudotą alyvą.
Uždėkite išleidimo kamštį ir priveržkite jį.
Nuvalykite matuoklio viršų ir aplink jį esančią vietą. Išimkite matuoklį sukdami jį prieš laikrodžio rodyklę ir nuvalykite jį švaria, nepūkuota šluoste.
Įpilkite atitinkamo tipo alyvos, kol alyvos lygis pasieks pilną lygį. SAE 10W-30 alyva rekomenduojama bendram naudojimui.
SAE klampumo klasės diagramoje parodyti kiti klampumai, kuriuos reikia naudoti esant skirtingoms vidutinėms temperatūroms.

SAE klampumo klasės

Vidutinė lauko temperatūra

Įsukite matuoklį atgal pagal laikrodžio rodyklę.

PASTABA: Nenaudokite variklio su per mažu alyvos kiekiu.
Variklis neužsives, jei alyvos lygis žemas arba jos nėra.

Uždegimo žvakės priežiūra

Atjunkite uždegimo žvakės dangtelį nuo žvakės galo. Nuvalykite šiukšles nuo uždegimo žvakės.
Naudodami uždegimo žvakės raktą, išimkite uždegimo žvakę.
Apžiūrėkite uždegimo žvakę:
Jei elektrodas yra alyvuotas, nuvalykite jį švaria, sausa šluoste. Jei ant elektrodo yra nuosėdų, nupoliruokite jį švitriniu popieriumi. Jei baltas izoliatorius yra įtrūkęs arba atskilęs, uždegimo žvakę reikia pakeisti.
Naudokite uždegimo žvakę, nurodytą specifikacijų lentelėje.

PASTABA: Naudojant netinkamą uždegimo žvakę galite sugadinti variklį.

Montuodami naują uždegimo žvakę, sureguliuokite žvakės tarpą pagal specifikacijų lentelėje nurodytą specifikaciją. Nespauskite elektrodo, nes galite sugadinti uždegimo žvakę.
Įdėkite naują arba išvalytą uždegimo žvakę į variklį.
- Su tarpine: Priveržkite pirštais, kol tarpinė susilies su cilindro galvute, tada priveržkite dar apie 1/2-2/3 apsisukimo.
- Be tarpinės: Priveržkite pirštais, kol žvakė susilies su cilindro galvute, tada priveržkite dar apie 1/16 apsisukimo.

PASTABA: Tinkamai priveržkite uždegimo žvakę. Jei ji atsilaisvinusi, uždegimo žvakė sukels variklio perkaitimą. Jei per stipriai priveržta, bus pažeisti sriegiai variklio bloke.

Užtepkite dielektrinės uždegimo žvakės gaubto apsaugos (nepridedama) ant uždegimo žvakės galo ir vėl tvirtai pritvirtinkite laidą.

Oro filtro priežiūra

Nuimkite oro valytuvo dangtelį ir oro filtrą (-us) ir patikrinkite, ar nėra nešvarumų. Išvalykite, kaip aprašyta toliau.
Valymas:
- Popieriniams filtrams: Kad išvengtumėte sužalojimų nuo dulkių ir šiukšlių, dėvėkite ANSI patvirtintus apsauginius akinius, NIOSH patvirtintą dulkių kaukę/respiratorių ir tvirtas darbo pirštines. Gerai vėdinamoje vietoje, atokiau nuo pašalinių asmenų, naudokite suspaustą orą, kad išpūstumėte dulkes iš filtro. Jei tai nepadeda išvalyti filtro, pakeiskite jį.
- Poroloniniams filtrams: Kelis kartus išplaukite filtrą šiltame vandenyje su švelniu plovikliu. Išskalaukite. Išspauskite vandens perteklių ir leiskite visiškai išdžiūti. Trumpam pamirkykite filtrą lengvoje alyvoje, tada išspauskite alyvos perteklių.
Įdėkite išvalytą (-us) filtrą (-us). Prieš naudodami pritvirtinkite oro valytuvo dangtelį.

Ilgalaikis saugojimas

Jei įranga nenaudojama ilgiau nei 20 dienų, paruoškite variklį ir siurblį saugojimui taip:

VALYMAS:
Palaukite, kol variklis atvės, tada nuvalykite variklį sausu skudurėliu.
PASTABA: Nevalykitenaudodamivandenį. Vanduo palaipsniui pateks į variklį ir sukels rūdžių pažeidimus. Užtepkite ploną sluoksnį antikorozinės alyvos ant visų metalinių dalių.
KURO:
Benzinoapdorojimas/kurobakoištuštinimas

Norėdami apsaugoti kuro baką saugojimo metu, užpildykite baką šviežiu benzinu, kuris buvo apdorotas kuro stabilizatoriaus priedu. Naudokite pagal kuro stabilizatoriaus gamintojo rekomendacijas. Žr. Kurotikrinimasirpildymas.
Senas benzinas, kuris nebuvo apdorotas stabilizatoriumi iš anksto, turi būti saugiai išpilamas ir nepaleidžiamas per variklį.

NORĖDAMI IŠVENGTI SUNKIŲ SUŽALOJIMŲ DĖL GAISRO:
Ištuštinkite kuro baką gerai vėdinamoje vietoje, toliau nuo uždegimo šaltinių. Jei variklis įkaitęs nuo naudojimo, išjunkite jį ir palaukite, kol jis atvės, prieš pildami degalus.
Nerūkykite.

Karbiuratoriausištuštinimas

Uždarę kuro vožtuvą, padėkite tinkamą indą po karbiuratoriumi ir atsargiai išsukite išleidimo varžtą iš karbiuratoriaus dubens apačios, leisdami kurui visiškai ištekėti.
Po ištuštinimo vėl įsukite išleidimo varžtą.

Kad išvengtumėte sunkių sužalojimų ir gaisro, prieš ištuštindami karbiuratorių, uždarykite kuro vožtuvą.

TEPIMAS:
1. Pakeiskite variklio alyvą.
2. Išvalykite vietą aplink uždegimo žvakę.
3. Išimkite uždegimo žvakę ir įpilkite vieną valgomąjį šaukštą variklio alyvos į cilindrą per uždegimo žvakės angą.
4. Įdėkite uždegimo žvakę atgal, bet palikite uždegimo žvakės dangtelį atjungtą.
5. Patraukite starterio rankeną, kad paskirstytumėte alyvą cilindre. Sustokite po vieno ar dviejų apsisukimų, kai pajusite, kad stūmoklis pradeda suspaudimo taktą (kai pradedate jausti pasipriešinimą).
SIURBLIO PARUOŠIMAS:
1. Atjunkite slėgio žarną ir vandens tiekimo žarną nuo siurblio.
2. Prijunkite trumpą sodo žarnos atkarpą su vyrišku žarnos jungikliu viename gale prie siurblio vandens įleidimo jungties.
3. Naudodami piltuvą, įpilkite maždaug šešis uncijas RV antifrizo į siurblį.
  PASTABA: Naudokite tik RV antifrizą. Kiti antifrizo tipai yra koroziniai ir gali pažeisti siurblį.
4. Kai uždegimo žvakės dangtelis atjungtas, o variklio jungiklis yra OFF (išjungta) padėtyje, kelis kartus patraukite starterio rankeną, kol antifrizas pradės tekėti iš siurblio išleidimo jungties.
5. Nuimkite sodo žarną nuo siurblio.
SANDĖLIAVIMO VIETA:
Uždenkite ir laikykite sausoje, lygioje, gerai vėdinamoje vietoje, nepasiekiamoje vaikams. Sandėliavimo vieta taip pat turėtų būti atokiau nuo uždegimo šaltinių, tokių kaip vandens šildytuvai, drabužių džiovyklės ir krosnys.
KAS 3 MĖNESIUS, SIEKIANT APSAUGOTI VARIKLĮ IR GARANTIJOS GALIOJIMĄ:
1. Saugiai išleiskite antifrizą ir tinkamai jį utilizuokite.
2. Prijunkite slėgio žarną ir vandens tiekimo žarną.
3. Įjunkite vandens tiekimą, nuimkite purkštuką, nukreipkite purkštuvą saugia kryptimi ir laikykite nuspaudę gaiduką, kol iš sistemos išeis visas oras, mažiausiai 30 sekundžių. Tada atleiskite gaiduką, užfiksuokite jį saugioje padėtyje ir prieš užvesdami variklį vėl uždėkite purkštuką.
4. Išpurškite purkštuką saugia kryptimi ir paleiskite variklį 15–20 minučių, kitaip garantija NEGALIOJA. Išjunkite variklį.
5. Išpurškite purkštuką saugia kryptimi, tada atjunkite žarnas ir išleiskite vandenį.
6. Prijunkite trumpą sodo žarnos atkarpą su vyrišku žarnos jungikliu viename gale prie siurblio vandens įleidimo jungties.
7. Naudodami piltuvą, įpilkite maždaug šešis uncijas RV antifrizo į siurblį.
  PASTABA: Naudokite tik RV antifrizą.
  Kiti antifrizo tipai yra koroziniai ir gali pažeisti siurblį.
PO SANDĖLIAVIMO:
1. Prieš užvesdami variklį sandėliavimo metu arba po jo, atminkite, kad neapdorotas benzinas greitai genda. Ištuštinkite kuro baką ir pakeiskite jį šviežiu kuru, jei neapdorotas benzinas stovėjo mėnesį, jei apdorotas benzinas stovėjo ilgiau nei rekomenduojamas kuro stabilizatoriaus laikotarpis arba jei variklis neužsiveda.
2. Kai uždegimo žvakės dangtelis atjungtas, o variklio jungiklis yra OFF (išjungta) padėtyje, kelis kartus patraukite starterio rankeną, kad iš siurblio išleidimo jungties ištekėtų antifrizas, prieš naudodami slėginį ploviklį.

Problemų šalinimas

Problema	Galimos priežastys	Tikėtini sprendimai
Variklis neužsiveda	SUSIJĘ SU DEGALŲ SISTEMA: Bake nėra degalų arba degalų vožtuvas uždarytas. Šaltas variklis, sklendė ne START (paleidimo) padėtyje. Naudojamas benzinas, kuriame yra daugiau nei 10% etanolio. (E15, E20, E85 ir t. t.) Žemos kokybės arba pasenęs, senas benzinas. Karbiuratorius neparuoštas. Užteršti degalų kanalai. Karbiuratoriaus adata užstrigusi. Ore jaučiamas degalų kvapas. Per daug degalų kameroje. Tai gali sukelti užstrigusi karbiuratoriaus adata. Užsikimšęs degalų filtras.	SUSIJĘ SU DEGALŲ SISTEMA: Užpildykite degalų baką šviežiu 87+ oktanų bešviniu benzinu su stabilizatoriumi ir atidarykite degalų vožtuvą. Nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E15, E20, E85 ir t. t.) Perkelkite sklendę į START (paleidimo) padėtį. Išvalykite etanolio prisotintą benziną iš degalų sistemos. Pakeiskite etanolio pažeistus komponentus. Naudokite tik šviežią 87+ oktanų bešvinį benziną su stabilizatoriumi. Nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E15, E20, E85 ir t. t.). Išleiskite esamus degalus, vadovaudamiesi procedūromis, aprašytomis skyriuje Ilgalaikis saugojimas, tada naudokite šviežią 87+ oktanų bešvinį benziną su stabilizatoriumi. Nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E15, E20, E85 ir t. t.). Patraukite starterio rankeną, kad paruoštumėte. Išvalykite kanalus naudodami degalų priedą. Esant dideliems nuosėdoms, gali prireikti papildomo valymo. Švelniai bakstelėkite karbiuratoriaus plūdės kameros šoną atsuktuvu. Pasukite sklendę į RUN (darbo) padėtį. Išimkite uždegimo žvakę ir kelis kartus patraukite paleidimo rankeną, kad išvėdintumėte kamerą. Vėl įdėkite uždegimo žvakę ir nustatykite sklendę į START (paleidimo) padėtį. Pakeiskite degalų filtrą.
	SUSIJĘ SU UŽDEGIMU (ŽIEŽIRBA): Variklio jungiklis OFF (išjungta) padėtyje. Uždegimo žvakės dangtelis neprijungtas saugiai. Uždegimo žvakės elektrodas šlapias arba nešvarus. Neteisingas uždegimo žvakės tarpas. Uždegimo žvakės dangtelis sulūžęs. Neteisingas uždegimo laikas arba sugedusi uždegimo sistema.	SUSIJĘ SU UŽDEGIMU (ŽIEŽIRBA): Pasukite variklio jungiklį į ON (įjungta) padėtį. Tinkamai prijunkite uždegimo žvakės dangtelį. Išvalykite uždegimo žvakę. Sureguliuokite uždegimo žvakės tarpą. Pakeiskite uždegimo žvakės dangtelį. Leiskite kvalifikuotam specialistui diagnozuoti / suremontuoti uždegimo sistemą.
	SUSIJĘ SU SUSPAUDIMU: Cilindras nesuteptas. Problema po ilgų saugojimo laikotarpių. Atsilaisvinusi arba sulūžusi uždegimo žvakė. (Bandant užvesti pasigirs šnypščiantis garsas.) Atsilaisvinusi cilindro galvutė arba pažeista galvutės tarpinė. (Bandant užvesti pasigirs šnypščiantis garsas.) Variklio vožtuvai arba stūmikliai netinkamai sureguliuoti arba užstrigę.	SUSIJĘ SU SUSPAUDIMU: Įpilkite šaukštą alyvos į uždegimo žvakės angą. Kelis kartus pasukite variklį ir bandykite vėl užvesti. Priveržkite uždegimo žvakę. Jei tai nepadeda, pakeiskite uždegimo žvakę. Jei problema išlieka, gali būti galvutės tarpinės problema, žr. #3. Priveržkite galvutę. Jei tai neišsprendžia problemos, pakeiskite galvutės tarpinę. Leiskite kvalifikuotam specialistui sureguliuoti / suremontuoti vožtuvus ir stūmiklius.
	SUSIJĘ SU VARIKLIO ALYVA: Žemas variklio alyvos lygis. Variklis sumontuotas ant nuolydžio, todėl įsijungia išjungimas dėl žemo alyvos lygio.	SUSIJĘ SU VARIKLIO ALYVA: Įpilkite variklio alyvos iki tinkamo lygio. Patikrinkite variklio alyvą prieš KIEKVIENĄ naudojimą. Eksploatuokite variklį ant lygaus paviršiaus. Patikrinkite variklio alyvos lygį.
Variklis trūkčioja	Atsilaisvinęs uždegimo žvakės dangtelis. Neteisingas uždegimo žvakės tarpas arba pažeista uždegimo žvakė. Sugedęs uždegimo žvakės dangtelis. Senas arba žemos kokybės benzinas. Neteisingas suspaudimas.	Patikrinkite laidų jungtis. Sureguliuokite tarpą arba pakeiskite uždegimo žvakę. Pakeiskite uždegimo žvakės dangtelį. Naudokite tik šviežią 87+ oktanų bešvinį benziną su stabilizatoriumi. Nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E15, E20, E85 ir t. t.). Diagnozuokite ir suremontuokite suspaudimą. (Naudokite skyrių Variklis neužsiveda: SUSIJĘ SU SUSPAUDIMU.)
Variklis staiga sustoja	Tuščias degalų bakas arba pilnas nešvaraus ar žemos kokybės benzino. Išjungimas dėl žemo alyvos lygio. Sugedęs degalų bako dangtelis sukuria vakuumą, trukdantį tinkamam degalų srautui. Gedimas magneto. Atjungtas arba netinkamai prijungtas uždegimo žvakės dangtelis.	Užpildykite degalų baką šviežiu 87+ oktanų bešviniu benzinu su stabilizatoriumi. Nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E15, E20, E85 ir t. t.). Įpilkite variklio alyvos iki tinkamo lygio. Patikrinkite variklio alyvą prieš KIEKVIENĄ naudojimą. Patikrinkite / pakeiskite degalų bako dangtelį. Leiskite kvalifikuotam specialistui aptarnauti magneto. Tvirtinkite uždegimo žvakės dangtelį.
Variklis sustoja esant didelei apkrovai	Nešvarus oro filtras Variklis veikia šaltai.	Išvalykite arba pakeiskite elementą. Prieš naudodami įrangą, leiskite varikliui įšilti.
Variklis barška	Senas arba žemos kokybės benzinas. Variklis perkrautas. Neteisingas uždegimo laikas, nuosėdų kaupimasis, susidėvėjęs variklis ar kitos mechaninės problemos.	Užpildykite degalų baką šviežiu 87+ oktanų bešviniu benzinu su stabilizatoriumi. Nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E15, E20, E85 ir t. t.). Neviršykite įrangos apkrovos. Leiskite kvalifikuotam specialistui diagnozuoti ir aptarnauti variklį.
Variklis šaudo atgal	Nešvarus arba žemos kokybės benzinas. Variklis per šaltas. Įsiurbimo vožtuvas užstrigęs arba perkaitęs variklis. Neteisingas laikas.	Užpildykite degalų baką šviežiu 87+ oktanų bešviniu benzinu su stabilizatoriumi. Nenaudokite benzino, kuriame yra daugiau nei 10% etanolio (E15, E20, E85 ir t. t.). Naudokite degalus ir alyvos priedus, skirtus šaltam orui, kad išvengtumėte atgalinio šaudymo. Leiskite kvalifikuotam specialistui diagnozuoti ir aptarnauti variklį. Patikrinkite variklio laiką.
Nesukuria aukšto slėgio	Per mažas vandens tiekimo žarnos skersmuo Apribotas vandens tiekimas. Nepakankamas vandens tiekimas.	Pakeiskite žarną 3/4 colio žarna. Patikrinkite, ar vandens tiekimo žarnoje nėra užlinkimų, nuotėkių ar užsikimšimų. Atidarykite vandens čiaupą iki galo.
Išėjimo slėgis kinta	Nepakankamas vandens tiekimas. Užsikimšęs vandens įleidimo tinklelis. Užsikimšęs purkštukas. Purkštuke susikaupė mineralų.	Patikrinkite, ar vandens tiekimo žarnoje nėra užlinkimų, nuotėkių ar užsikimšimų. Atidarykite čiaupą iki galo. Nuimkite įleidimo tinklelio ekraną ir išskalaukite. Nuimkite purkštuką ir išvalykite. Nuimkite purkštuką ir išvalykite actu.
Nepaima ploviklio	Ploviklio žarna netinkamai įkišta į įrenginį. Vamzdelis įtrūkęs arba įskilęs. Neteisingas purkštukas. Išjungtas purkštuvas. Užsikimšęs įpurškimo vamzdelio sietelis. Užblokuotas purkštukas. Išdžiūvęs ploviklis purkštuke.	Stipriai įstumkite į purkštuvą. Pakeiskite vamzdelį. Perjunkite į juodą purkštuką. Pasukite apykaklę prieš laikrodžio rodyklę. Išvalykite sietelį. Išvalykite purkštuką. Ištirpinkite, praleisdami šiltą vandenį per įpurškimo vamzdelį. Praleiskite švarų vandenį per purkštuvą, kol jis taps skaidrus.

warning Laikykitės visų saugos priemonių, kai diagnozuojate ar aptarnaujate įrangą ar variklį.

Apsilankykite mūsų svetainėje: http://www.harborfreight.com

Rašykite mūsų techninei pagalbai el. paštu: productsupport@harborfreight.com
Rašykite mūsų variklio pagalbai el. paštu: predator@harborfreight.com

Jei turite techninių klausimų apie įrangą, skambinkite 1-888-866-5797.
