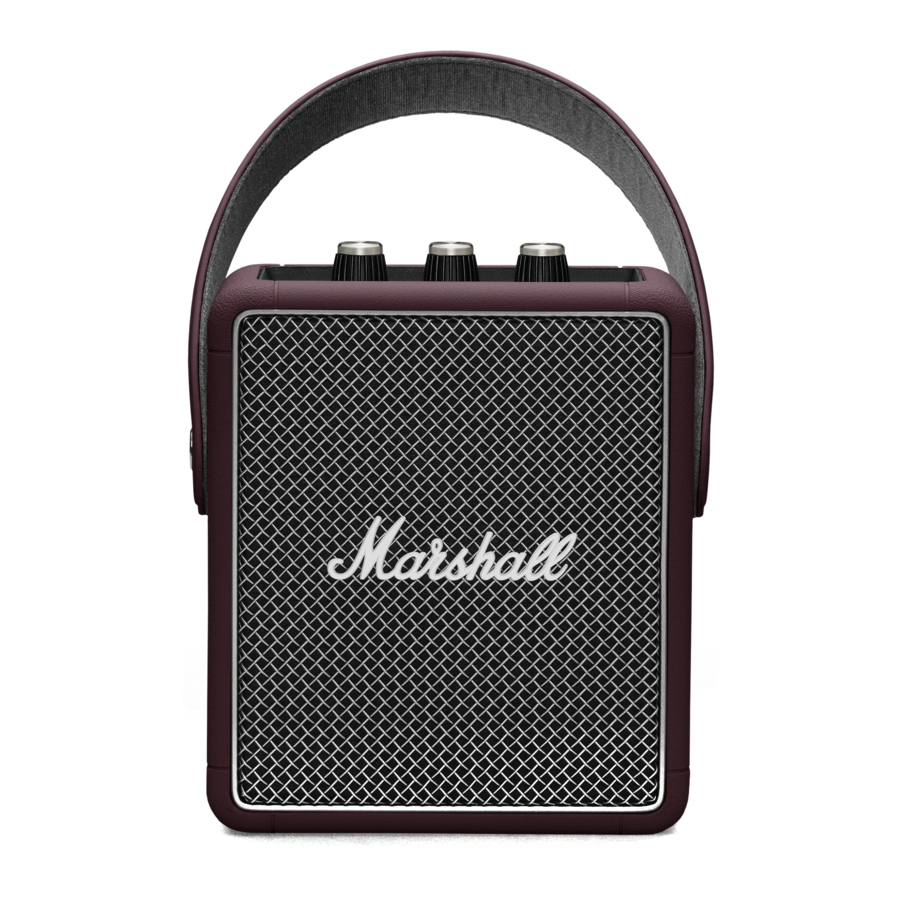

Marshall Stockwell II - Nešiojamos kolonėlės vadovas

Turinys

PAKUOTĖS TURINYS

  1. MARSHALL STOCKWELL II NEŠIOJAMA STEREO KOLONĖLĖ
  2. NUIMAMAS NEŠIMO DIRŽAS
  3. USB-C MAITINIMO LAIDAS
  4. GREITOS PRADŽIOS VADOVAS
  5. SVARBIOS SAUGOS INSTRUKCIJOS

BENDRA INFORMACIJA

GENERAL DESCRIPTION - Part 1

GENERAL DESCRIPTION - Part 2

  1. Bluetooth® MYGTUKAS
  2. MAITINIMO/GARSUMO REGULIATORIUS
  3. ŽEMŲ DAŽNIŲ REGULIATORIUS
  4. AUKŠTŲ DAŽNIŲ REGULIATORIUS
  5. BATERIJOS LYGIO INDIKATORIUS
  6. PRIEKINIS GARSIAKALBIS
  7. NEŠIMO DIRŽAS
  8. GALINIS GARSIAKALBIS
  9. USB-C MAITINIMO ĮVESTIES/IŠVESTIES JUNGTIS
  10. AUX ĮVESTIS 3,5 mm JACK

NEŠIMO DIRŽO TVIRTINIMAS

STOCKWELL II TURI NUIMAMĄ NEŠIMO DIRŽĄ, KAD BŪTŲ LENGVA NEŠIOTI.

  1. PADĖKITE NEŠIMO DIRŽO SKYLĘ ANT KOLONĖLĖS ŠONE ESANČIO KAIŠČIO.
    ATTACHING THE CARRY STRAP - Step 1
  2. ŠVELNIAI APVYNIOKITE DIRŽĄ APLINK KAIŠTĮ, KOL JIS UŽSIFIKSUOS.
    ATTACHING THE CARRY STRAP - Step 2
  3. PAKARTOKITE PROCEDŪRĄ KITOJE KOLONĖLĖS PUSĖJE.
    ATTACHING THE CARRY STRAP - Step 3

PASTABA: PRIEŠ NAUDOJANT ĮSITIKINKITE, KAD NEŠIMO DIRŽAS TVIRTAI UŽSEGTAS IŠ ABIEJŲ PUSIŲ.

VIDINĖS BATERIJOS ĮKROVIMAS

STOCKWELL II YRA SU VIDINE BATERIJA, GALINČIA VEIKTI DAUGIAU NEI 20 VALANDŲ VIDUTINIU GARSUMU. OPTIMALIAM ĮKROVIMUI NAUDOKITE 12 V, 3 A ADAPTERĮ (NEPRIDEDAMAS). STOCKWELL II ĮSIKRAUS IR IŠJUNGTAS ARBA BUDĖJIMO REŽIMU.

CHARGING THE INTERNAL BATTERY

  1. PRIJUNKITE USB LAIDĄ PRIE USB-C JUNGTIES KOLONĖLĖS ŠONE, O KITĄ GALĄ PRIE USB MAITINIMO ŠALTINIO.
  2. BATERIJOS LYGIO INDIKATORIAUS JUOSTOS ĮKROVIMO METU RODYS KYLANČIĄ ANIMACIJĄ.
  3. BATERIJA YRA VISIŠKAI ĮKRAUTA, KAI ANIMACIJA SUSTOJA IR VISOS JUOSTOS LIEKA APŠVIESTOS.

PASTABA: ĮPRASTO NAUDOJIMO METU INDIKATORIUS PRITEMDOMAS, KAD BŪTŲ TAUPOMA BATERIJOS ENERGIJA. PASUKUS BET KURĮ REGULIATORIŲ, INDIKATORIUS UŽSIDEGS.

ĮJUNGIMAS/IŠJUNGIMAS

GARSUMO REGULIATORIUS TAIP PAT ĮJUNGS IR IŠJUNGS STOCKWELL II.

TURNING ON/OFF

  1. PASUKITE GARSUMO REGULIATORIŲ PAGAL LAIKRODŽIO RODYKLĘ IKI NORIMO GARSUMO IR KOLONĖLĖ ĮSIJUNGS.
  2. BATERIJOS LYGIO INDIKATORIUS RODYS BATERIJOS ĮKROVĄ.
  3. NORĖDAMI IŠJUNGTI KOLONĖLĘ, PASUKITE GARSUMO REGULIATORIŲ VISIŠKAI PRIEŠ LAIKRODŽIO RODYKLĘ, KOL IŠGIRSITE SPRAGTELĖJIMĄ. VISI INDIKATORIAI IŠSIJUNGS.


PRIEŠ NAUDODAMI KOLONĖLĘ ĮSITIKINKITE, KAD GARSUMAS YRA NUSTATYTAS ŽEMAS TIEK KOLONĖLĖJE, TIEK AUDIO ŠALTINYJE.

JUNGTIES ALTERNATYVOS

PRIE STOCKWELL II VIENU METU GALITE PRIJUNGTI IKI TRIJŲ AUDIO ŠALTINIŲ: IKI DVIEJŲ Bluetooth ĮRENGINIŲ IR VIENĄ AUX ĮRENGINĮ. STOCKWELL II APTINKA, KAI PRIJUNGTAS AUDIO ĮRENGINYS PRADEDA GROTI, IR PADARO JĮ PASIRINKTU ĮVESTIES ŠALTINIU.
CONNECTION ALTERNATIVES

JUNGTIS PER Bluetooth (SUSIEJIMAS)

STOCKWELL II VIENU METU GALIMA PRIJUNGTI PRIE DViejų Bluetooth ĮRENGINIŲ. KAI PRIJUNGIAMI DU Bluetooth ĮRENGINIAI, VIENO GROJIMAS SUSTABDO KITĄ.

CONNECTING VIA Bluetooth (PAIRING)

  1. PASPAUSKITE IR LAIKYKITE Bluetooth MYGTUKĄ 2 SEKUNDES, KOL Bluetooth INDIKATORIUS PRADĖS MIRKSĖTI.
  2. ĮJUNGĘ Bluetooth SAVO ĮRENGINYJE (IŠMANIAJAME TELEFONE, PLANŠETINIAME KOMPIUTERYJE, KOMPIUTERYJE), Bluetooth SĄRAŠE PASIRINKITE STOCKWELL II IR PATVIRTINKITE SUSIEJIMĄ.
  3. Bluetooth INDIKATORIUS ANT KOLONĖLĖS NUSTOJA MIRKSĖTI IR LIEKA ŠVIESTI, KAI ĮRENGINIAI YRA PRIJUNGTII 004. PASPAUSKITE GROTI SAVO AUDIO ĮRENGINYJE.

STOCKWELL II ATSIMINS PASKUTINIUS 8 SUSIETUS Bluetooth ĮRENGINIUS. KAI YRA KELI SUSIETI ĮRENGINIAI, KOLONĖLĖ BANDYS PRIE JŲ PRISIJUNGTI TOA TVARKA, KURIA JIE BUVO NAUDOJAMI NESENIAI, KOL BUS PRIJUNGIAMI DU ĮRENGINIAI.

JUNGTIS PER AUX ĮVESTĮ

CONNECTING VIA AUX INPUT

  1. PRIJUNKITE 3,5 mm STEREO JACK PRIE ĮVESTIES, PAŽYMĖTOS AUX KOLONĖLĖS ŠONE.
  2. PRIJUNKITE KITĄ LAIDO GALĄ PRIE AUDIO IŠVESTIES SAVO AUDIO ĮRENGINYJE.
  3. PASPAUSKITE GROTI SAVO AUDIO ĮRENGINYJE.

PASTABA: AUDIO LAIDAI Į STOCKWELL II NEĮEINA.

AUDIO ŠALTINIO PASIRINKIMAS

CHOOSING AN AUDIO SOURCE

  1. PASPAUSKITE GROTI BET KURIAME PRIJUNGTAME ĮRENGINYJE, KAD JIS TAPTI PASIRINKTU AUDIO ŠALTINIU. JEI KITAS Bluetooth ĮRENGINYS JAU GROJA, JIS AUTOMATIŠKAI SUSTOS.
  2. PASPAUDUS Bluetooth MYGTUKĄ TAIP PAT PERJUNGIAMA TARP PRIJUNGTŲ ĮRENGINIŲ.

GARSUMO/ŽEMŲ DAŽNIŲ/AUKŠTŲ DAŽNIŲ REGULIAVIMAS

STOCKWELL II TURI TRIS REGULIATORIUS AUDIO REGULIAVIMUI.

ADJUSTING THE VOLUME/BASS/TREBLE

  1. GARSUMO REGULIATORIUS
  2. ŽEMŲ DAŽNIŲ REGULIATORIUS
  3. AUKŠTŲ DAŽNIŲ REGULIATORIUS

PASTABA: GARSUMO REGULIATORIUS TAIP PAT YRA ĮJUNGIMO/IŠJUNGIMO JUNGIKLIS.

BUDĖJIMO REŽIMAS

JEI STOCKWELL II PALIEKAMAS NENAUDOJAMAS 10 MINUČIŲ, KOLONĖLĖ

PERJUNGIAMA Į BUDĖJIMO REŽIMĄ, KAD BŪTŲ TAUPOMA BATERIJOS ĮKROVA. BUDĖJIMO REŽIMU VISI BATERIJOS INDIKATORIAI YRA IŠJUNGIAMI IR KOLONĖLĖ NEBEREAGUOJA Į PRIJUNGTŲ ĮRENGINIŲ SIGNALUS.

  1. GREITAI PASPAUSKITE Bluetooth MYGTUKĄ, KAD PAŽADINTUMĖTE STOCKWELL II IŠ BUDĖJIMO REŽIMO.
    STANDBY MODE

ĮRENGINIO ĮKROVIMAS NUO KOLONĖLĖS

GALITE NAUDOTI USB-C ĮVESTĮ STOCKWELL II ŠONE, KAD ĮKRAUTUMĖTE TELEFONĄ, PLANŠETINĮ KOMPIUTERĮ AR KITĄ SUDERINAMĄ ĮRENGINĮ. REIKALINGAS LAIDAS SU USB-C JUNGTIS IR TINKAMA JUNGTIS JŪSŲ ĮRENGINIUI (NEPRIDEDAMA). STOCKWELL II TURI BŪTI ĮJUNGTAS IR TURĖTI DAUGIAU NEI 2 JUOSTŲ BATERIJOS ĮKROVĄ, KAD ĮKRAUTŲ IŠORINĮ ĮRENGINĮ.

PASTABA: ĮKRAUNANT IŠORINIUS ĮRENGINIUS NUO KOLONĖLĖS, SUMAŽĖS GROJIMO LAIKAS.

CHARGING A DEVICE FROM THE SPEAKER

  1. ĮSITIKINKITE, KAD KOLONĖLĖS BATERIJA TURI ĮKROVĄ.
  2. PRIJUNKITE USB-C LAIDO GALĄ PRIE KOLONĖLĖS.
  3. PRIJUNKITE KITĄ GALĄ PRIE SAVO ĮRENGINIO.

GAMYKLINIŲ NUSTATYMŲ ATSTATYMAS

GAMYKLINIŲ NUSTATYMŲ ATSTATYMAS GRĄŽINS KOLONĖLĘ Į PRADINIUS NUSTATYMUS, IŠSKYRUS BET KOKIUS PROGRAMINĖS ĮRANGOS ATNAUJINIMUS.

PASTABA: TAI IŠTRINS VISUS VARTOTOJO NUSTATYMUS IR KOLONĖLĘ REIKĖS NUSTATYTI IŠ NAUJO.

  1. ĮSITIKINKITE, KAD KOLONĖLĖ ĮJUNGTA.
  2. PASPAUSKITE IR LAIKYKITE BLUETOOTH MYGTUKĄ 7 SEKUNDES. VISI INDIKATORIAI IŠSIJUNGS IR KOLONĖLĖ PALEIDŽIAMA IŠ NAUJO.
  3. PRIEŠ VĖL SUSIEJANT, PAŠALINKITE STOCKWELL II IŠ SAVO AUDIO ĮRENGINIO Bluetooth SĄRAŠO.

TECHNINĖ INFORMACIJA

AKUSTINĖ SPECIFIKACIJA

  • NEŠIOJAMA STEREO KOLONĖLĖ SU ŽEMŲ DAŽNIŲ REFLEKSO SISTEMA
  • SKAITMENINIAI D KLASĖS STIPRINTUVAI: 1 X 10 W + 2 X 5 W
  • 2" PILNO DIAPAZONO GARSIAKALBIAI: X 2
  • 3" ŽEMŲ DAŽNIŲ GARSIAKALBIS: 1X
  • ŽEMŲ IR AUKŠTŲ DAŽNIŲ TONO VALDIKLIAI
  • DAŽNIO ATSAKAS: 60–20 000 Hz ±6 dB
  • MAKSIMALUS GARSO SLĖGIO LYGIS: 80 dB SPL @ 1 m

JUNGTYS

  • BLUETOOTH ®: Bluetooth 5.0
  • AUX: 3,5 mm stereo jack

TECHNINĖ INFORMACIJA

  • MAITINIMO ĮVESTIS: 5-12 V USB-C
  • DYDIS: 179,5 X 161 X 70,1 mm
  • SVORIS: 1,38 kg

BATERIJA

  • BATERIJOS TIPAS: Integruota, įkraunama Li-ion baterija
  • GROJIMO LAIKAS: 20+ val.
  • ĮKROVIMO LAIKAS: 2,5 val.

INTERNAL SPEAKER LAYOUT
PASTABA: ŠI ILIUSTRACIJA SKIRTA TIK PARODYTI VIDINĮ GARSIAKALBIO IŠDĖSTYMĄ. BANDANT NUIMTI PRIEKINĘ ARBA GALINĘ GROTELĘ, JI BUS PAŽEISTA.

GEDIMŲ ŠALINIMAS

PROBLEMA PRIEŽASTIS VEIKSMAI
STOCKWELL II NEĮSIJUNGS. Baterija išsikrovusi. Prijunkite USB-C laidą prie Stockwell II ir USB maitinimo adapterio.
NĖRA AUDIO
 Pasirinktas netinkamas audio šaltinis. Įsitikinkite, kad įrenginys prijungtas prie Stockwell II. Patikrinkite, ar negroja joks kitas prijungtas įrenginys.
Garsumas nustatytas per žemas tiek audio šaltinyje, tiek kolonėlėje. Šiek tiek padidinkite garsumą savo audio šaltinyje arba kolonėlėje.
NEGALIMA PRISIJUNGTI ARBA SUSIETI SU Bluetooth ĮRENGINIU


 Bluetooth neįjungtas jūsų įrenginyje (išmaniajame telefone, planšetiniame kompiuteryje, kompiuteryje). Suaktyvinkite Bluetooth savo įrenginyje.
Prie kolonėlės jau prijungti du įrenginiai. Atjunkite vieną iš prijungtų Bluetooth įrenginių prieš prisijungdami prie kolonėlės.
Kolonėlė nėra susiejimo režime. Paspauskite ir palaikykite Bluetooth mygtuką 2 sekundes, kad įrenginys galėtų aptikti kolonėlę.
Jūsų įrenginys prašo įvesti PIN kodą. Daugeliu atvejų PIN kodo (slaptažodžio) nereikia. Jei prašoma įvesti PIN kodą, naudokite PIN kodą 0000.
KOLONĖLĖ NEREAGUOJA
 Įvyko programinės įrangos problema.
  1. Išjunkite kolonėlę pasukdami garsumo reguliatorių prieš laikrodžio rodyklę, kol išgirsite spragtelėjimą.
  2. Palaukite 15 sekundžių, tada vėl įjunkite kolonėlę.
Paspauskite ir palaikykite Bluetooth mygtuką 7 sekundes, kad atstatytumėte kolonėlės numatytuosius nustatymus.
Pastaba: Po šio atstatymo kolonėlė pamirš visus Bluetooth susiejimus.
Bluetooth RYŠYS TRŪKINĖJA
 Bluetooth įrenginys ir kolonėlė yra per toli vienas nuo kito arba ryšiui trukdo kliūtys. Perkelkite įrenginius arčiau, kad jie būtų ne didesniu kaip 10 metrų atstumu ir netrukdytų kliūtys, tokios kaip sienos ar durys.
Aplink Stockwell II yra stiprus elektrinis laukas. Tokie prietaisai kaip mikrobangų krosnelės, belaidžio tinklo adapteriai, fluorescencinės lempos ir dujinės viryklės naudoja tą patį dažnių diapazoną kaip ir Bluetooth įrenginys. Tai gali sukelti elektros trikdžius.
YRA TRAŠKANTIS GARSAS
 Stiprintuvas apkarpo, nes jam trūksta išėjimo galios.
 Sumažinkite garsumą savo audio šaltinyje.
Sumažinkite garsumą arba žemus dažnius Stockwell II.
AUDIO IŠKRAIPYTAS


 Garsumas nustatytas per didelis audio šaltinyje. Sumažinkite atkūrimo garsumą audio šaltinyje.
Audio srautas arba audio failas yra prastos kokybės. Išbandykite kitą audio failą arba muzikos grotuvą.
Garsumas nustatytas per didelis Stockwell II. Sumažinkite garsumą kolonėlėje.
Per daug žemų/aukštų dažnių kolonėlėje. Sumažinkite žemus/aukštus dažnius kolonėlėje.
NETOLYGUS VEIKIMAS
 Kito elektroninio prietaiso trikdžiai.
 Perkelkite Stockwell II į kitą vietą.
Išjunkite arba perkelkite trukdantį elektroninį prietaisą.

PASTABOS: Bluetooth ĮRENGINYS GALI SUKELTI SU AUDIO SUSIJUSIŲ ARBA TECHNINIŲ GEDIMŲ, PRIKLAUSOMAI NUO NAUDOJIMO, ŠIAIS ATVEJAIS:

  • KAI KURI DALIS KŪNO KONTAKTUOJA SU Bluetooth ĮRENGINIO ARBA STOCKWELL II PRIĖMIMO/PERDAVIMO SISTEMA.
  • ELEKTRINIAI POKYČIAI DĖL KLIŪČIŲ SIENŲ, KAMPŲ IR KT. PAVORMOS.
  • POVEIKIS ELEKTRINIAMS TRIKDŽIAMS IŠ PRIETAISŲ, ESANČIŲ TAME PAČIAME DAŽNIŲ JUOSTOJE, PVZ., MEDICINOS ĮRANGA, MIKROBANGŲ KROSNELĖS IR BELAIDŽIAI TINKLAI.

ŠIS BELAIDIS PRIETAISAS NAUDOJIMO METU GALI SUKELTI ELEKTRINIUS TRIKDŽIUS.
