Marshall Stockwell II - Priručnik za prijenosni zvučnik

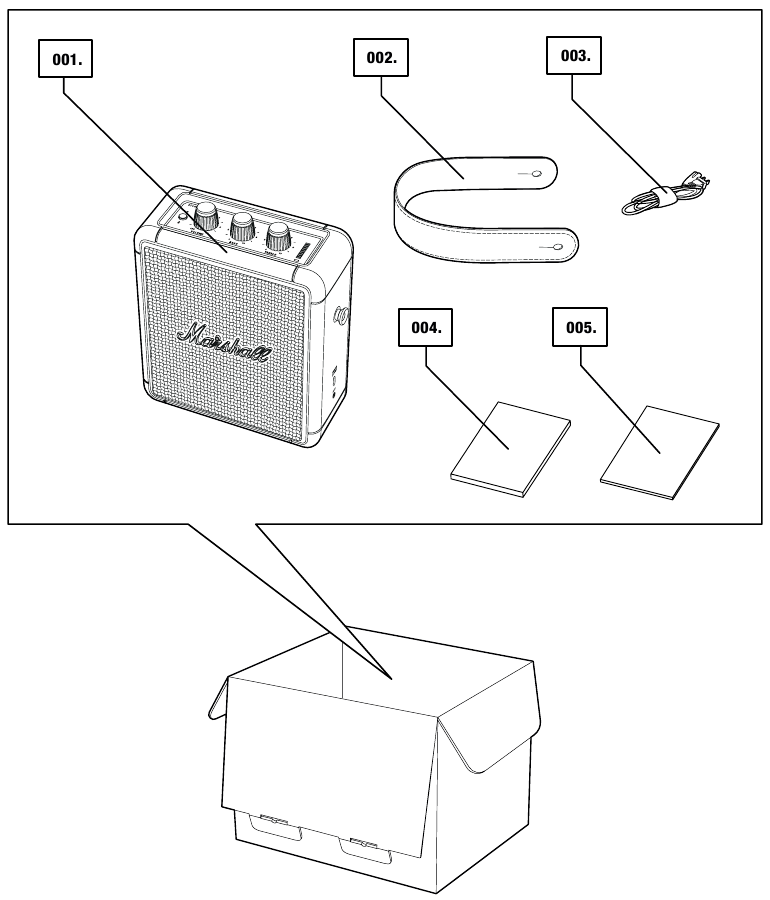

SADRŽAJ KUTIJE

1. MARSHALL STOCKWELL II PRIJENOSNI STEREO ZVUČNIK
2. ODVOJIVI REMEN ZA NOŠENJE
3. USB-C KABEL ZA NAPAJANJE
4. VODIČ ZA BRZI POČETAK
5. VAŽNE SIGURNOSNE UPUTE

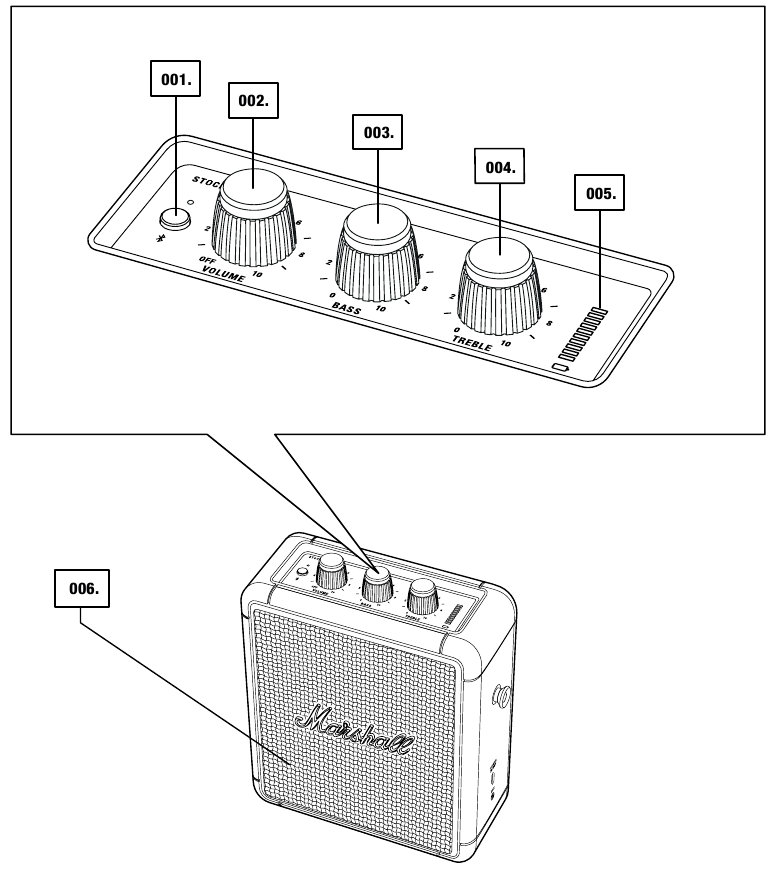

OPĆI OPIS

1. Bluetooth^® GUMB
2. GUMB ZA UKLJUČIVANJE/ISKLJUČIVANJE/GLASNOĆU (POWER/VOLUME KNOB)
3. GUMB ZA BAS (BASS KNOB)
4. GUMB ZA VISOKE TONOVE (TREBLE KNOB)
5. INDIKATOR RAZINE BATERIJE (BATTERY LEVEL INDICATOR)
6. PREDNJI ZVUČNIK (FRONT DRIVER)

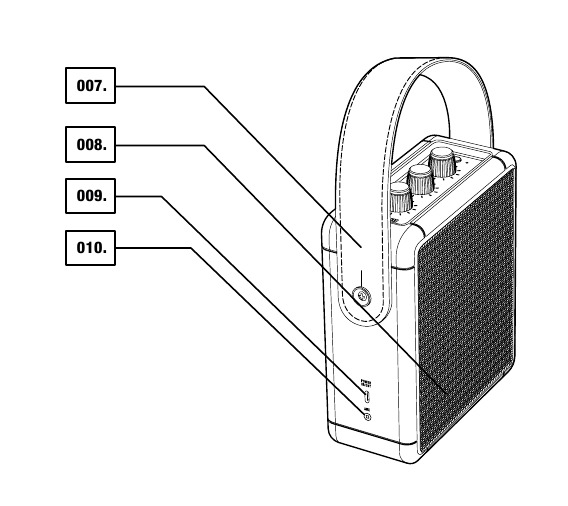

7. REMEN ZA NOŠENJE (CARRY STRAP)
8. STRAŽNJI ZVUČNIK (REAR DRIVER)
9. USB-C ULAZ/IZLAZNI KONEKTOR ZA NAPAJANJE (USB-C POWER INPUT/OUTPUT CONNECTOR)
10. AUX ULAZ ZA 3,5 mm UTIČNICU (AUX INPUT FOR 3.5 mm JACK)

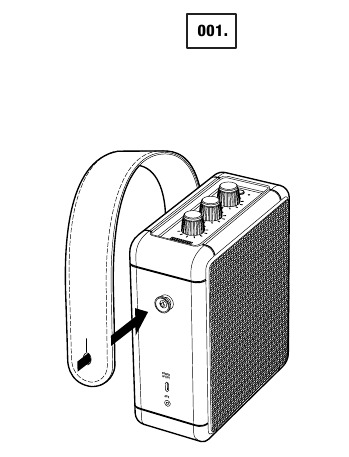

PRIČVRŠĆIVANJE REMENA ZA NOŠENJE

STOCKWELL II IMA ODVOJIVI REMEN ZA NOŠENJE ZA JEDNOSTAVNO PRENOŠENJE.

1. POSTAVITE RUPU NA REMENU ZA NOŠENJE PREKO PINA SA STRANE ZVUČNIKA.

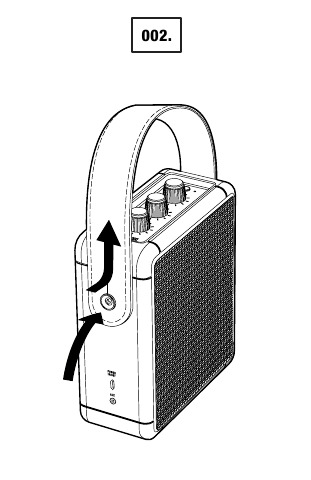

2. NJEŽNO POVUCITE REMEN OKO PINA DOK SE NE UČVRSTI U POLOŽAJ.

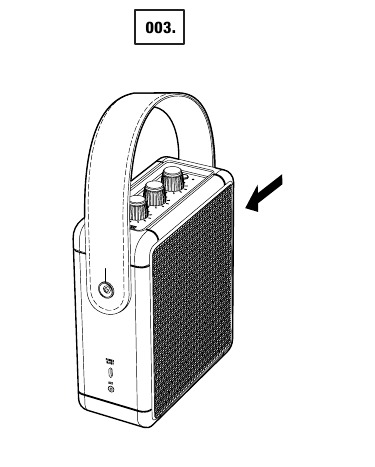

3. PONOVITE POSTUPAK NA SUPROTNOJ STRANI ZVUČNIKA.


NAPOMENA: PROVJERITE JE LI REMEN ZA NOŠENJE SIGURNO PRIČVRŠĆEN S OBJE STRANE PRIJE UPOTREBE.

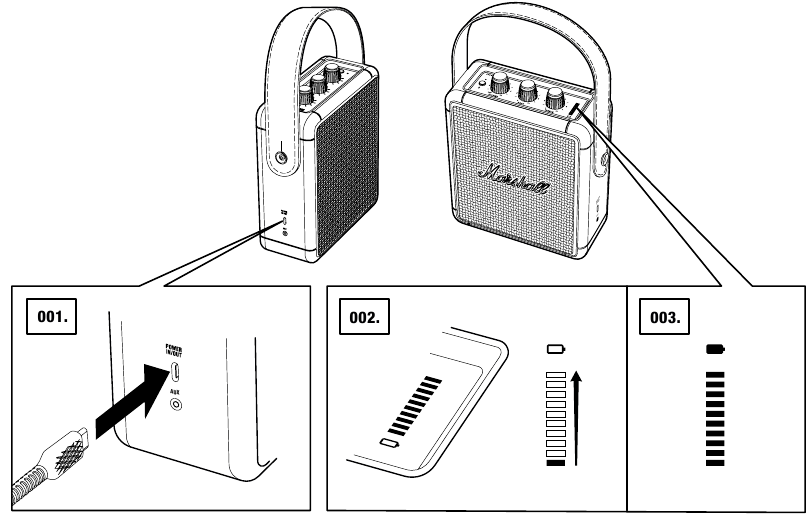

PUNJENJE UNUTARNJE BATERIJE

STOCKWELL II OPREMLJEN JE UNUTARNJOM BATERIJOM, SPOSOBNOM ZA VIŠE OD 20 SATI REPRODUKCIJE PRI SREDNJOJ GLASNOĆI. ZA OPTIMIZIRANO PUNJENJE, KORISTITE ADAPTER OD 12 V, 3 A (NIJE UKLJUČEN). STOCKWELL II NASTAVIT ĆE SE PUNITI KADA JE ISKLJUČEN ILI U STANJU PRIPRAVNOSTI.

1. SPOJITE USB KABEL NA USB-C KONEKTOR SA STRANE ZVUČNIKA I DRUGI KRAJ NA USB IZVOR NAPAJANJA.
2. TRAKE NA INDIKATORU RAZINE BATERIJE PRIKAZAT ĆE ANIMACIJU PODIZANJA TIJEKOM PUNJENJA.
3. BATERIJA JE POTPUNO NAPUNJENA KADA SE ANIMACIJA ZAUSTAVI I SVE TRAKE OSTANU UPALJENE.

NAPOMENA: INDIKATOR JE PRIGUŠEN TIJEKOM NORMALNOG RADA RADI UŠTEDE ENERGIJE BATERIJE. OKRETANJE BILO KOJEG GUMBA UPALIT ĆE INDIKATOR.

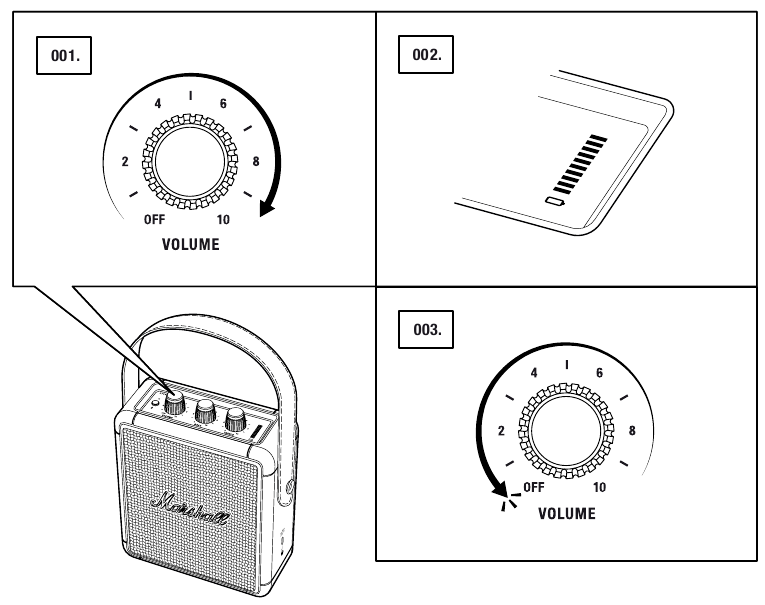

UKLJUČIVANJE/ISKLJUČIVANJE

KONTROLA GLASNOĆE TAKOĐER UKLJUČUJE I ISKLJUČUJE STOCKWELL II.

1. OKRENITE GUMB ZA GLASNOĆU U SMJERU KAZALJKE NA SATU NA ŽELJENU GLASNOĆU I ZVUČNIK SE UKLJUČUJE.
2. INDIKATOR RAZINE BATERIJE POKAZUJE NAPUNJENOST BATERIJE.
3. DA BISTE ISKLJUČILI ZVUČNIK, OKRENITE GUMB ZA GLASNOĆU DO KRAJA U SMJERU SUPROTNOM OD KAZALJKE NA SATU DOK NE ČUJETE KLIK. SVI INDIKATORI SE ISKLJUČUJU.

PROVJERITE JE LI GLASNOĆA POSTAVLJENA NA NISKU I NA ZVUČNIKU I NA IZVORU ZVUKA PRIJE UPOTREBE ZVUČNIKA.

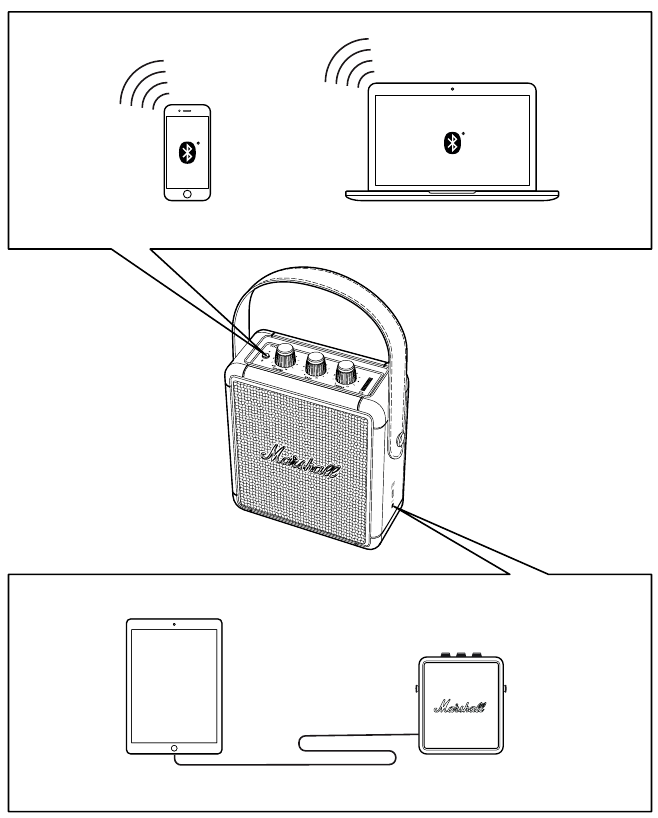

ALTERNATIVE POVEZIVANJA

MOŽETE POVEZATI DO TRI IZVORA ZVUKA NA STOCKWELL II ISTOVREMENO, DO DVA Bluetooth UREĐAJA I JEDAN AUX UREĐAJ. STOCKWELL II DETEKTIRA KADA POVEZANI AUDIO UREĐAJ POČNE REPRODUCIRATI I ČINI GA ODABRANIM ULAZNIM IZVOROM.

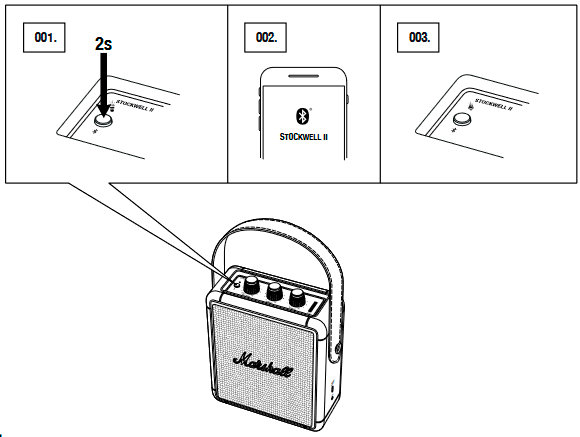

POVEZIVANJE PUTEM Bluetooth (UPARIVANJE)

STOCKWELL II MOŽE SE POVEZATI S DVA Bluetooth UREĐAJA ISTOVREMENO. KADA SU DVA Bluetooth UREĐAJA POVEZANA, REPRODUKCIJA NA JEDNOM PAUZIRAT ĆE DRUGI.

1. PRITISNITE I DRŽITE Bluetooth GUMB 2 SEKUNDE, DOK Bluetooth INDIKATOR NE POČNE TREPTATI.
2. S UKLJUČENIM Bluetooth NA VAŠEM UREĐAJU (PAMETNI TELEFON, TABLET, RAČUNALO), ODABERITE STOCKWELL II S POPISA Bluetooth I PRIHVATITE UPARIVANJE.
3. Bluetooth INDIKATOR NA ZVUČNIKU PRESTAJE TREPTATI I OSTAJE UPALJEN KADA SU JEDINICE POVEZANE 004. PRITISNITE PLAY (reproduciraj) NA SVOM AUDIO UREĐAJU.

STOCKWELL II ZAPAMTIT ĆE ZADNJIH 8 UPARENIH Bluetooth UREĐAJA. KADA JE VIŠE UPARENIH UREĐAJA U DOMETU, ZVUČNIK ĆE SE POKUŠATI POVEZATI S NJIMA REDOSLIJEDOM KOJIM SU NAJNEDAVNIJE KORIŠTENI, DOK SE NE POVEŽU DVA UREĐAJA.

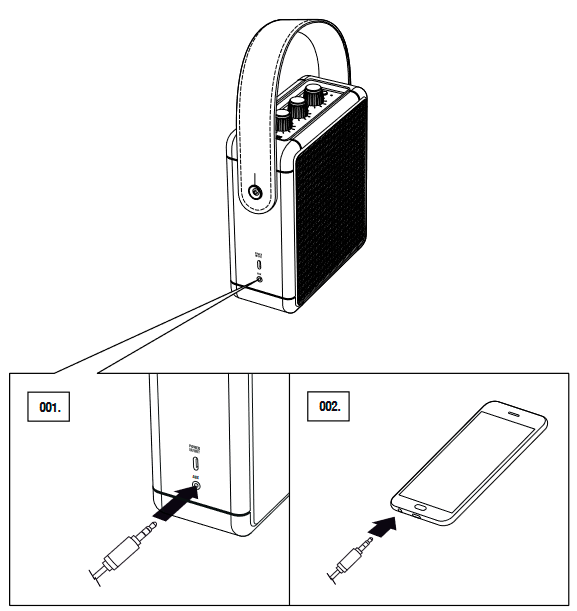

POVEZIVANJE PUTEM AUX ULAZA

1. SPOJITE STEREO UTIČNICU OD 3,5 mm NA ULAZ OZNAČEN AUX SA STRANE ZVUČNIKA.
2. SPOJITE DRUGI KRAJ KABELA NA AUDIO IZLAZ NA SVOM AUDIO UREĐAJU.
3. PRITISNITE PLAY (reproduciraj) NA SVOM AUDIO UREĐAJU.

NAPOMENA: AUDIO KABLOVI NISU UKLJUČENI UZ STOCKWELL II.

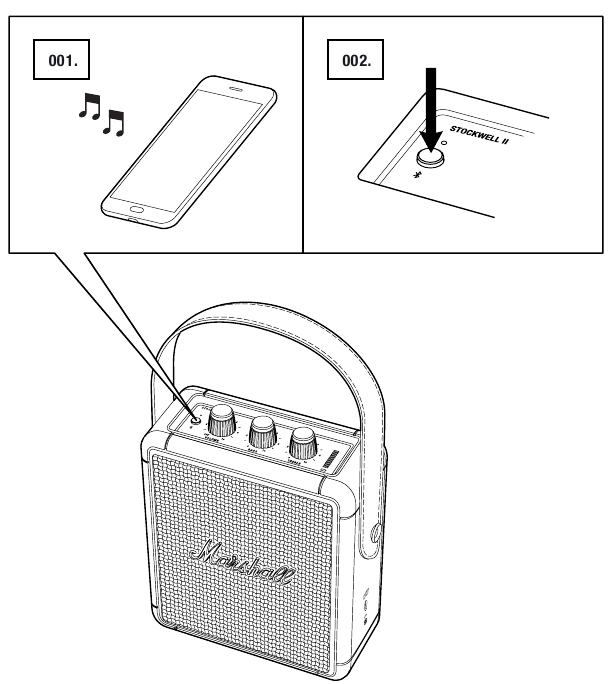

ODABIR AUDIO IZVORA

1. PRITISNITE PLAY (reproduciraj) NA BILO KOJEM POVEZANOM UREĐAJU DA BISTE GA POSTAVILI KAO ODABRANI AUDIO IZVOR. AKO DRUGI Bluetooth UREĐAJ VEĆ REPRODUCIRA, AUTOMATSKI ĆE SE PAUZIRATI.
2. PRITISKANJE Bluetooth GUMBA TAKOĐER PREBACUJE IZMEĐU POVEZANIH UREĐAJA.

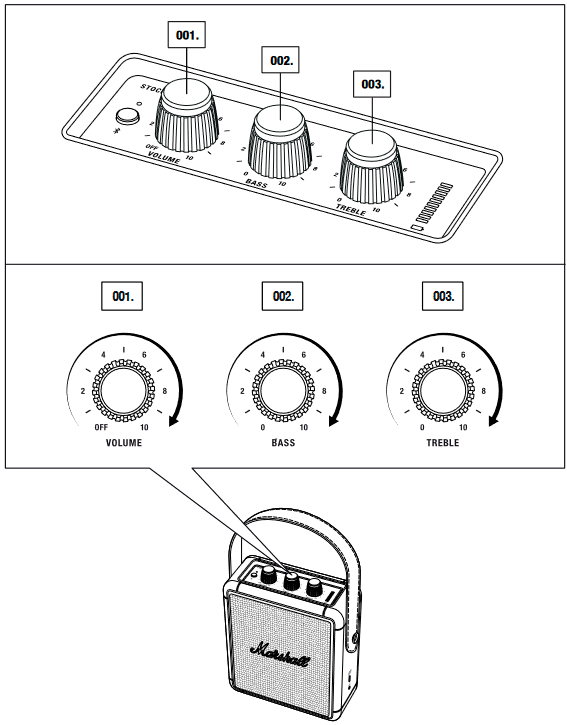

PODEŠAVANJE GLASNOĆE/BASA/VISOKIH TONOVA

STOCKWELL II UKLJUČUJE TRI GUMBA ZA PODEŠAVANJE ZVUKA.

1. GUMB ZA GLASNOĆU (VOLUME KNOB)
2. GUMB ZA BAS (BASS KNOB)
3. GUMB ZA VISOKE TONOVE (TREBLE KNOB)

NAPOMENA: GUMB ZA GLASNOĆU JE TAKOĐER PREKIDAČ ZA UKLJUČIVANJE/ISKLJUČIVANJE.

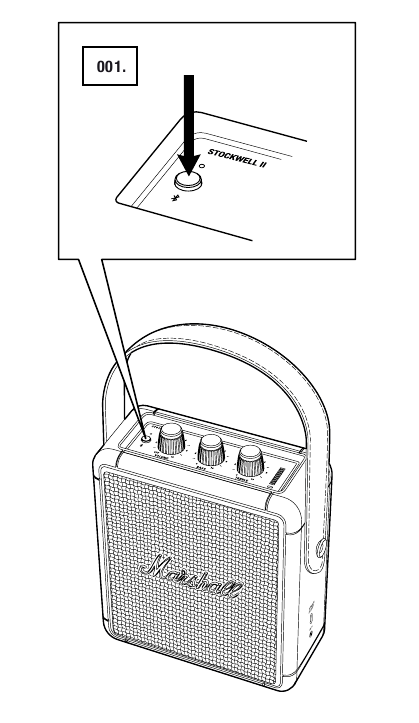

STANJE PRIPRAVNOSTI

AKO SE STOCKWELL II NE KORISTI 10 MINUTA, ZVUČNIK

ULAZI U STANJE PRIPRAVNOSTI RADI UŠTEDE NAPUNJENOSTI BATERIJE. U STANJU PRIPRAVNOSTI SVI INDIKATORI BATERIJE SU ISKLJUČENI I ZVUČNIK VIŠE NE REAGIRA NA ULAZ S PRIKLJUČENIH UREĐAJA.

1. BRZO PRITISNITE Bluetooth GUMB DA BISTE PROBUDILI STOCKWELL II IZ STANJA PRIPRAVNOSTI.

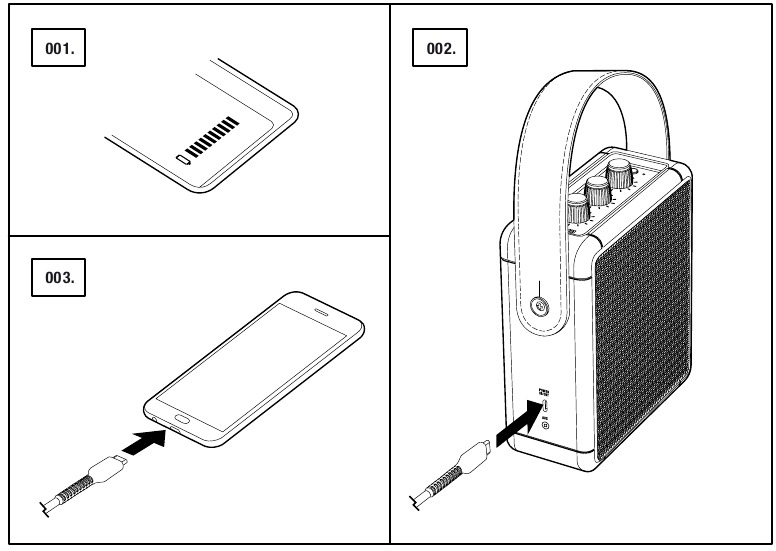

PUNJENJE UREĐAJA SA ZVUČNIKA

MOŽETE KORISTITI USB-C ULAZ SA STRANE STOCKWELL II ZA PUNJENJE SVOG TELEFONA, TABLETA ILI DRUGOG KOMPATIBILNOG UREĐAJA. POTREBAN JE KABEL S USB-C KONEKTOROM I ODGOVARAJUĆIM KONEKTOROM ZA VAŠ UREĐAJ (NIJE UKLJUČEN). STOCKWELL II MORA BITI UKLJUČEN I IMATI NAPUNJENOST BATERIJE VEĆU OD 2 TRAKE ZA PUNJENJE VANJSKOG UREĐAJA.

NAPOMENA: PUNJENJE VANJSKIH UREĐAJA SA ZVUČNIKA SMANJIT ĆE VRIJEME REPRODUKCIJE.

1. PROVJERITE IMA LI BATERIJA ZVUČNIKA NAPUNJENOST.
2. SPOJITE USB-C KRAJ KABELA NA ZVUČNIK.
3. SPOJITE DRUGI KRAJ NA SVOJ UREĐAJ.

IZVOĐENJE TVORNIČKOG RESETA

TVORNIČKI RESET VRATIT ĆE ZVUČNIK NA IZVORNE POSTAVKE, ISKLJUČUJUĆI SVA AŽURIRANJA FIRMWARA.

NAPOMENA: OVO ĆE IZBRISATI SVE KORISNIČKE POSTAVKE I ZVUČNIK ĆE SE MORATI PONOVO POSTAVITI.

1. PROVJERITE JE LI ZVUČNIK UKLJUČEN.
2. PRITISNITE I DRŽITE BLUETOOTH GUMB 7 SEKUNDI. SVI INDIKATORI SE ISKLJUČUJU I ZVUČNIK SE PONOVO POKREĆE.
3. UKLONITE STOCKWELL II S POPISA BLUETOOTH VAŠEG AUDIO UREĐAJA PRIJE PONOVNOG UPARIVANJA.

TEHNIČKE INFORMACIJE

AKUSTIČKA SPECIFIKACIJA

• PRIJENOSNI STEREO ZVUČNIK SA SUSTAVOM BAS REFLEKSA
• DIGITALNA POJAČALA KLASE D: 1 X 10 W + 2 X 5 W
• 2" ZVUČNICI PUNOG RASPONA: X 2
• 3" WOOFER: 1X
• KONTROLE TONA BASA I VISOKIH TONOVA
• FREKVENCIJSKI ODZIV: 60–20,000 Hz ±6 dB
• MAKSIMALNA RAZINA ZVUČNOG TLAKA: 80 dB SPL @ 1 m

POVEZIVOST

• BLUETOOTH ®: Bluetooth 5.0
• AUX: 3.5 mm stereo utičnica

TEHNIČKE INFORMACIJE

• ULAZNA SNAGA: 5-12 V USB-C
• VELIČINA: 179.5 X 161 X 70.1 mm
• TEŽINA: 1.38 kg

BATERIJA

• VRSTA BATERIJE: Ugrađena, punjiva Li-ion baterija
• VRIJEME REPRODUKCIJE: 20+ h
• VRIJEME PUNJENJA: 2.5 h

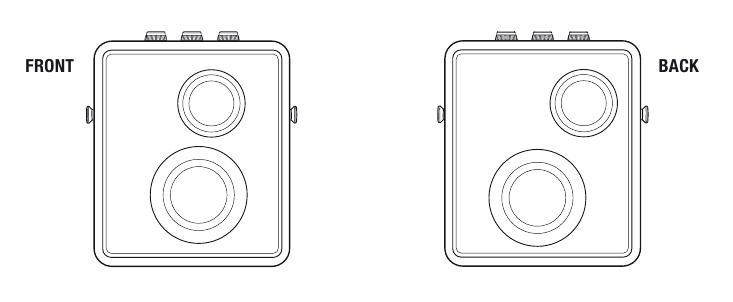

NAPOMENA: OVA ILUSTRACIJA JE NAMIJENJENA SAMO ZA PRIKAZ UNUTARNJEG RASPOREDA ZVUČNIKA. POKUŠAJ UKLANJANJA PREDNJE ILI STRAŽNJE REŠETKE REZULTIRAT ĆE OŠTEĆENJEM.

RJEŠAVANJE PROBLEMA

NAPOMENE: Bluetooth UREĐAJ MOŽE UZROKOVATI KVAROVE POVEZANE SA ZVUKOM ILI TEHNIČKE KVAROVE, OVISNO O UPOTREBI, U SLJEDEĆIM SLUČAJEVIMA:

• KADA JE NEKI DIO TIJELA U KONTAKTU SA SUSTAVOM ZA PRIMANJE/PRIJENOS ZA Bluetooth UREĐAJ ILI STOCKWELL II.
• ELEKTRIČNE VARIJACIJE ZBOG PREPREKA U OBLIKU ZIDOVA, KUTOVA ITD.
• IZLOŽENOST ELEKTRIČNIM SMETNJAMA OD UREĐAJA UNUTAR ISTOG FREKVENCIJSKOG POJASA, NA PRIMJER MEDICINSKE OPREME, MIKROVALNIH PEĆNICA I BEŽIČNIH MREŽA.

OVAJ BEŽIČNI UREĐAJ MOŽE UZROKOVATI ELEKTRIČNE SMETNJE TIJEKOM UPOTREBE.
