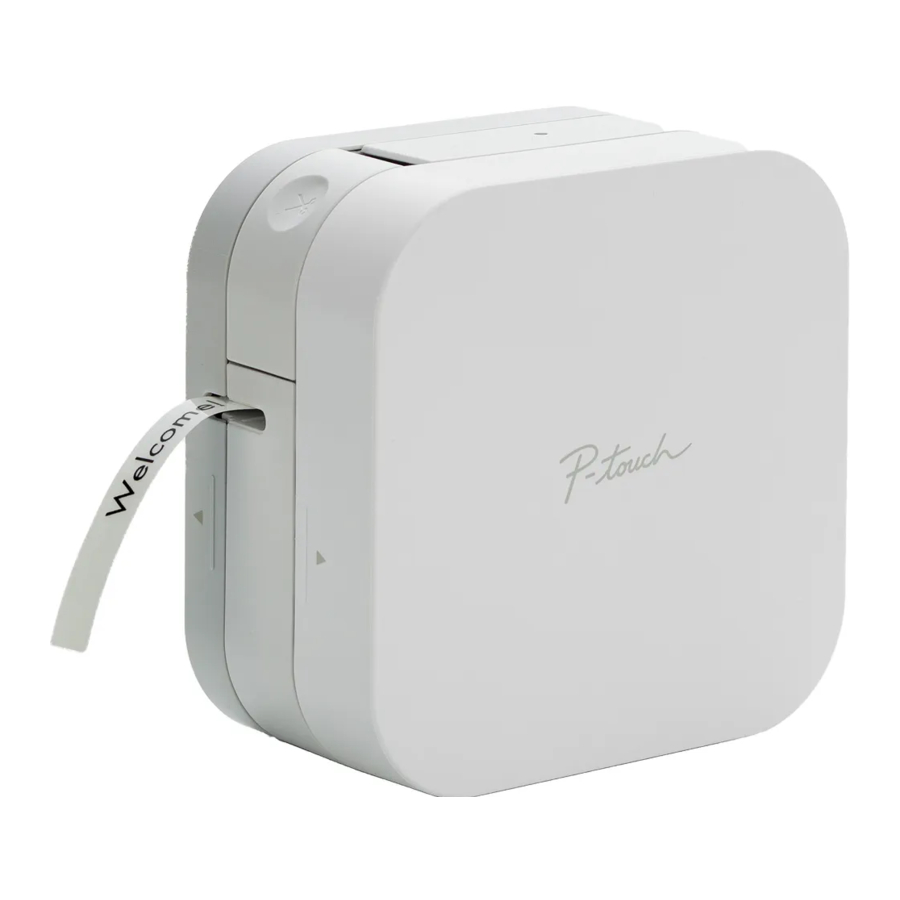

„Brother P-touch P300BT“ / PTP300BTRE1 – etikečių kūrimo įrenginio vadovas

Įvadas

Prieš naudodami šį įrenginį, perskaitykite šį vadovą, įskaitant visas atsargumo priemones. Perskaitę šį vadovą, laikykite jį saugioje vietoje.

Su šiuo įrenginiu galite kurti įvairias pasirinktines lipnias etiketes. Šiame etikečių kūrimo įrenginyje naudojamos „Brother“ "TZe" juostos nuo 3,5 iki 12 mm pločio. "TZe" juostų kasetės yra įvairių spalvų ir dydžių. Visą su jūsų įrenginiu suderinamų juostų sąrašą rasite www.brother.com.

PASTABA:

• Šiame dokumente pateikta informacija gali būti keičiama be išankstinio įspėjimo.
• Neleistinas bet kokio ar viso šio dokumento turinio kopijavimas ar atkūrimas yra draudžiamas.
• Nors šis dokumentas buvo parašytas labai kruopščiai, jei pastebėsite ką nors abejotino ar neteisingo, susisiekite su „Brother“.
• Atkreipkite dėmesį, kad neprisiimame jokios atsakomybės už bet kokią žalą ar nuostolius, atsiradusius naudojant šį etikečių spausdintuvą ar etiketes, sukurtas naudojant etikečių spausdintuvą, arba duomenų dingimą ar pasikeitimą dėl gedimo, remonto, maitinimo praradimo ar bet kokios trečiosios šalies pretenzijos.

DUK, trikčių šalinimą ir programinės įrangos atsisiuntimą rasite support.brother.com

Kaip įjungti / išjungti „Bluetooth“

Norėdami įjungti „Bluetooth“ funkciją:
Paspauskite maitinimo mygtuką, kad įjungtumėte įrenginį, „Bluetooth“ bus įjungtas.
Norėdami išjungti „Bluetooth“ funkciją:
Paspauskite ir 0,5 sekundės palaikykite nuspaudę maitinimo mygtuką, kad išjungtumėte įrenginį, „Bluetooth“ bus išjungtas.

„Bluetooth“
Šis spausdintuvas palaiko „Bluetooth“.
Dažnių juosta (-os): 2400–2483,5 MHz.
Didžiausia radijo dažnio galia, perduodama dažnių juostoje (-ose): mažesnė nei 20 dBm (e.i.r.p.).

Priedai

Jei po dažno naudojimo pjaustytuvo ašmenys atšimpa ir juosta negali būti švariai nupjauta, pasukite ir iš naujo nustatykite pjaustytuvo lentą, kaip parodyta paveikslėlyje (1).
Jei vis dar kyla sunkumų, pakeiskite pjaustytuvo mazgą nauju (prekės numeris: TC4) iš savo „Brother“ platintojo.

Pjaustytuvo mazgo keitimas

1. Ištraukite dvi pjaustytuvo mazgo (žalios) dalis rodyklių kryptimi, parodyta paveikslėlyje (1).
2. Įdiekite naują pjaustytuvo mazgą. Mazgą, spausdami abi naujas dalis žemyn, kol jos užsifiksuos.

P300BT išpakavimas

Prieš naudodami savo įrenginį, patikrinkite, ar pakuotėje yra šie komponentai. Jei trūksta kokio nors komponento arba jis pažeistas, susisiekite su vietiniu „Brother“ platintoju.

Atsisiųskite P-touch Design&Print programėlę

P-touch Design&Print

Atsisiųskite programėlę P-touch Design&Print į savo mobilųjį įrenginį.
Apsilankykite [P-touch Design&Print] programėlės atsisiuntimo puslapyje naudodami QR kodą:

Eikite į „App Store“, ieškokite [P-touch Design&Print] ir atsisiųskite.

Eikite į „Google Play™“, ieškokite [P-touch Design&Print] ir atsisiųskite.

Dalys ir komponentai

Priekis

Galas

Juostos tiekimas

Įjunkite įrenginį ir du kartus greitai paspauskite maitinimo mygtuką, kad automatiškai paduotumėte juostą.

Juostos pjovimas

Kai etiketė bus atspausdinta, paspauskite juostos pjaustytuvo svirtį, kad nupjautumėte juostą.

Baterijų įdėjimas arba kintamosios srovės adapterio prijungimas

Šiam etikečių spausdintuvui reikia šešių (6) AAA šarminių baterijų arba šešių (6) visiškai įkrautų AAA Ni-MH baterijų, kurios neįtrauktos. Arba naudokite pasirenkamą kintamosios srovės adapterį ir prijunkite įrenginį prie kintamosios srovės lizdo.

1. Laikykite savo įrenginį, kaip parodyta paveikslėlyje. Atidarykite akumuliatoriaus dangtelį, paspausdami žymę jo šone (1) ir traukdami rodyklės kryptimi (2).

2. Įdėkite šešias baterijas, kaip parodyta paveikslėlyje, dėklo viduje. Pakaitomis įdėkite teigiamus ir neigiamus polius, įsitikindami, kad neigiami poliai liečiasi su ritės spyruokle baterijos lizde.

3. Įkiškite du kabliukus akumuliatoriaus dangtelio gale į lizdus ant savo įrenginio (3). Stumkite akumuliatoriaus dangtelį (4), įsitikindami, kad jis užsifiksuoja.


NAUDOJANT SKIRTINGŲ BATERIJŲ KOMBINACIJĄ (Pavyzdžiui, ŠARMINIŲ SU Ni-MH), GALI ĮVYKTI SPROGIMAS. PANAUDOTAS BATERIJAS UTILIZUOKITE PAGAL INSTRUKCIJAS.

• Išimkite baterijas, jei neketinate naudoti įrenginio ilgesnį laiką.
• Išmeskite baterijas į atitinkamą surinkimo punktą, o ne į bendrą atliekų srautą. Būtinai laikykitės visų galiojančių federalinių, valstijos ir vietinių taisyklių.
• Laikydami arba išmesdami bateriją, apvyniokite ją celofano juosta, kad išvengtumėte trumpojo jungimo (žr. paveikslėlį).

1. Celofano juosta
2. Šarminė arba Ni-MH baterija

PASTABA:
Nenaudokite senų ir naujų baterijų kartu. Vienu metu pakeiskite visas šešias baterijas.

Kintamosios srovės adapterio prijungimas

Jei naudojate pasirenkamą kintamosios srovės adapterį:

1. Įkiškite kintamosios srovės adapterio laidą į kintamosios srovės adapterio lizdą įrenginio šone.
2. Įkiškite kintamosios srovės adapterį į elektros lizdą.


Juostos kasetės įdėjimas

Įsitikinkite, kad ant jūsų juostos kasečių yra TZe ženklas ().
Naudokite tik 3,5 mm, 6 mm, 9 mm arba 12 mm pločio juostas.
Jei ant TZe juostos kasetės yra kamštis, prieš įdėdami jį nuimkite.

1. Laikykite savo įrenginį, kaip parodyta paveikslėlyje. Atidarykite kasetės dangtelį, paspausdami žymę jo šone (1) ir traukdami rodyklės kryptimi (2).

2. Įdėkite juostos kasetę vadovaudamiesi brėžiniu, pažymėtu dėklo viduje. Patvirtinkite, kad juosta nukreipta į žalią juostos išvestį, ir švelniai spauskite juostos kasetę į savo įrenginį, kol ji užsifiksuos.


PASTABA

• Įsitikinkite, kad juosta nėra atsilaisvinusi. Norėdami pašalinti bet kokį atsilaisvinimą, ištraukite juostos galą iš juostos kreiptuvo.
• Įdėdami arba išimdami juostos kasetę, įsitikinkite, kad juosta neįstringa ant sidabrinio kaiščio (3) arba spausdinimo galvutės.

3. Įkiškite du kabliukus kasetės dangtelio gale į lizdus ant savo įrenginio (4). Stumkite kasetės dangtelį, įsitikindami, kad jis užsifiksuoja (5).


Įrenginio įjungimas arba išjungimas

• Norėdami įjungti įrenginį, paspauskite maitinimo mygtuką.
• Norėdami išjungti įrenginį, paspauskite ir 0,5 sekundės palaikykite nuspaudę maitinimo mygtuką.

LED indikacijos

Įrenginio šviesos diodas rodo įrenginio būseną.

Įrenginio susiejimas su mobiliuoju įrenginiu

Mobiliame įrenginyje

1. Nustatymuose įjunkite „Bluetooth“ parinktį.
2. Kai pasirodys aptiktų „Bluetooth“ įrenginių sąrašas, bakstelėkite P300BT**** (kur **** yra paskutiniai keturi jūsų etikečių spausdintuvo serijos numerio skaitmenys. Arba įrenginio numerį galite rasti ant lipduko po maitinimo mygtuku). Įrenginio serijos numeris yra ten, kur TZe juostos kasetė įdėta kasetės dangtelio viduje.

3. Jei prašoma įvesti PIN kodą, įveskite "0000".

PASTABA:

• Susiejimo instrukcijos gali šiek tiek skirtis, priklausomai nuo jūsų naudojamo mobiliojo įrenginio.
• Jei jūsų mobilusis įrenginys neatpažįsta įrenginio, jis jau gali būti prijungtas prie kito įrenginio. Jei taip, raskite mobilųjį įrenginį, kuris yra susietas su jūsų įrenginiu, išjunkite „Bluetooth“ tame įrenginyje, tada išjunkite ir vėl įjunkite įrenginį.
• Jei įrenginys per toli nuo jūsų mobiliojo įrenginio, jis gali atsijungti. Jei taip atsitiks, pakartokite šiuos veiksmus šalia etikečių spausdintuvo, kad vėl juos susietumėte.
• Jei planšetiniame kompiuteryje naudojate išmanųjį dangtelį, įsitikinkite, kad dangtelis lieka atidarytas, kol kuriate arba spausdinate etiketes. Uždarius išmanųjį dangtelį, duomenų perdavimas gali nutrūkti ir etiketės nebus atspausdintos.

Įprastosios priežiūros atlikimas

PASTABA:
Prieš atlikdami bet kokią priežiūrą, išjunkite įrenginį. Jei naudojate baterijas, išimkite jas, o jei naudojate kintamosios srovės adapterį, atjunkite jį.

Įrenginio korpuso valymas

Nuvalykite korpusą minkštu, sausu skudurėliu, kad pašalintumėte nešvarumus ar dulkes. Jei korpusas labai nešvarus, nuvalykite jį vandeniu sudrėkintu skudurėliu.

PASTABA:
Nenaudokite tirpiklių ar medžiagų, tokių kaip benzenas, dažų skiediklis arba alkoholis, kurie gali pažeisti įrenginio paviršių.

Spausdinimo galvutės valymas

Nešvarumai ant spausdinimo galvutės gali sukelti tuščias eilutes, blankų tipą arba trūkstamus simbolius.
Naudokite papildomą specialią galvutės valymo kasetę (TZe-CL3) arba medvilniniu tamponu švelniai nuvalykite nešvarumus nuo spausdinimo galvutės.

NELIESKITE spausdinimo galvutės. Ji labai karšta ir galite nusideginti.

Problemų šalinimas

Specifikacijos

Matmenys (P × G × A)	Apytiksliai 4,5" (P) × 2,4" (G) × 4,5" (A) (115 mm (P) × 61 mm (G) × 115 mm (A))
Svoris	Apytiksliai 0,8 svaro (380 g) (be baterijų ir juostos kasetės)
Maitinimo šaltinis	Pasirenkamas kintamosios srovės adapteris (AD-24ES) 6×AAA šarminės baterijos (LR03) Įkraunamos 6×AAA Ni-MH baterijos (HR03)*
Sąsaja	"Bluetooth" Ver 2.1 + EDR Class2
Juostos kasetė	Brother TZe juostos kasetė Suderinami pločiai: 3,5 mm, 6 mm, 9 mm, 12 mm

* Apsilankykite pas mus adresu support.brother.com, kad gautumėte naujausias baterijų rekomendacijas.

Jei turite klausimų arba jums reikia informacijos apie "Brother" produktą, apsilankykite mūsų svetainėje adresu www.brother.co.uk arba susisiekite su "Brother" klientų aptarnavimo tarnyba.

DUK, trikčių šalinimo ir programinės įrangos atsisiuntimo klausimais apsilankykite support.brother.com

Atsargumo priemonės

Nurodo potencialiai pavojingą situaciją, kurios išvengus, galite išvengti mirties arba sunkių sužalojimų.

Laikykitės šių nurodymų, kad išvengtumėte gaisro, nudegimų, sužalojimų, elektros smūgių, plyšimų, perkaitimo, neįprastų kvapų ar dūmų.

• Visada naudokite nurodytą įtampą ir kintamosios srovės adapterį (AD-24ES), kad išvengtumėte bet kokios žalos ar gedimo.
• Nelieskite įrenginio perkūnijos metu.
• Nenaudokite įrenginio ar kintamosios srovės adapterio vietose, kur didelė drėgmė, pvz., vonios kambariuose.
• Neperkraukite maitinimo laido.
• Nedėkite sunkių daiktų ant įrenginio, maitinimo laido ar kištuko ir nepažeiskite jų. Nelenkite ir netraukite maitinimo laido per jėgą. Visada laikykite už kintamosios srovės adapterio, kai atjungiate jį nuo elektros lizdo.
• Įsitikinkite, kad kištukas visiškai įkištas į elektros lizdą. Nenaudokite atsilaisvinusio lizdo.
• Neleiskite įrenginiui, kintamosios srovės adapteriui, maitinimo kištukui ar baterijoms sušlapti, pavyzdžiui, liesdami juos šlapiomis rankomis arba išpildami ant jų gėrimus.
• Neardykite ir nemodifikuokite įrenginio, kintamosios srovės adapterio ar baterijų.
• Neleiskite metaliniam daiktui liesti teigiamo ir neigiamo baterijos galo.
• Baterijoms keisti nenaudokite aštrių daiktų, pvz., pincetų ar metalinio rašiklio.
• Nemeskite baterijų į ugnį ir nelaikykite karštyje.
• Atjunkite kintamosios srovės adapterį, nedelsdami išimkite baterijas ir nustokite naudoti įrenginį, jei naudodami arba laikydami jį pastebėjote neįprastą kvapą, karštį, spalvos pasikeitimą, deformaciją ar ką nors neįprasto.
• Nenaudokite pažeistos arba nutekėjusios baterijos, nes skystis gali patekti ant rankų.
• Nenaudokite deformuotos arba nutekėjusios baterijos arba tokios, kurios etiketė pažeista. Yra galimybė sugadinti įrenginį.
• Kadangi apaksite, jei nutekėjęs skystis iš baterijų pateks į akis, nedelsdami praplaukite akis dideliu kiekiu švaraus vandens ir kreipkitės į gydytoją.

Nurodo potencialiai pavojingą situaciją, kurios išvengus, galite išvengti nedidelių arba vidutinio sunkumo sužalojimų.

Laikykitės šių nurodymų, kad išvengtumėte sužalojimų, skysčių nutekėjimo, nudegimų ar karščio.

• Kai nenaudojate įrenginio, laikykite jį vaikams nepasiekiamoje vietoje. Be to, neleiskite vaikams dėti jokių etikečių spausdintuvo dalių ar etikečių į burną. Jei kuris nors daiktas buvo prarytas, kreipkitės į gydytoją.
• Nelieskite metalinių dalių aplink spausdinimo galvutę iškart po spausdinimo.
• Nelieskite pjaustytuvo ašmenų.
• Jei nutekėjęs skystis iš baterijų pateko ant odos ar drabužių, nedelsdami nuplaukite juos švariu vandeniu.
• Išimkite baterijas ir atjunkite kintamosios srovės adapterį, jei neketinate naudoti įrenginio.
• Nenaudokite jokių kitų baterijų, išskyrus nurodytas. Nenaudokite senų ir naujų baterijų arba skirtingų tipų, skirtingų įkrovimo lygių, skirtingų gamintojų ar skirtingų modelių derinių. Nedėkite baterijos, kurios teigiamas ir neigiamas galas būtų apverstas.
• Nemeskite ir netrenkite įrenginio ar kintamosios srovės adapterio.
• Nekiškite piršto į įrenginį, kai uždarote kasetės dangtelį ir baterijos dangtelį.
• Prieš naudodami Ni-MH įkraunamas baterijas, atidžiai perskaitykite baterijų ir baterijų įkroviklio instrukcijas ir būtinai naudokite jas teisingai.
• Jei naudojate Ni-MH įkraunamas baterijas, prieš naudodami jas įkraukite specializuotu baterijų įkrovikliu.
• Nekiškite piršto į juostelės išėjimo angą. Galite susižaloti pjaustytuvo ašmenimis.
• Įsitikinkite, kad naudojate tik 6 × AAA šarmines baterijas arba įkraunamas 6 × AAA Ni-MH baterijas.

Bendrosios atsargumo priemonės

• Priklausomai nuo vietos, medžiagos ir aplinkos sąlygų, etiketė gali atsiklijuoti arba tapti nenuimama, etiketės spalva gali pasikeisti arba būti perkelta ant kitų objektų. Prieš klijuodami etiketę, patikrinkite aplinkos sąlygas ir medžiagą.
• Nenaudokite įrenginio jokiu būdu ar jokiais tikslais, kurie neaprašyti šiame vadove. Tai darydami galite sukelti nelaimingų atsitikimų arba sugadinti įrenginį.
• Su įrenginiu naudokite tik Brother TZe juostos kasetes. Nenaudokite juostų, kuriose nėra ženklo.
• Įrenginiui valyti naudokite tik minkštą, sausą skudurėlį; niekada nenaudokite alkoholio ar kitų organinių tirpiklių.
• Spausdinimo galvutei valyti naudokite minkštą šluostę; niekada nelieskite spausdinimo galvutės pirštais.
• Nekiškite jokių pašalinių daiktų į juostos išėjimo angą, kintamosios srovės adapterio jungtį ar baterijų skyrių ir pan.
• Nestatykite įrenginio, kintamosios srovės adapterio ar baterijų tiesioginiuose saulės spinduliuose ar lietuje, šalia šildytuvų ar kitų karštų prietaisų, bet kurioje vietoje, kur veikia labai aukšta arba žema temperatūra (pavyzdžiui, ant prietaisų skydelio arba automobilio gale), didelė drėgmė arba dulkėtos vietos.
• Nebandykite spausdinti, jei kasetė tuščia; sugadinsite spausdinimo galvutę.
• Netraukite juostos spausdinant arba tiekiant; sugadinsite juostą ir įrenginį.
• Jūsų įrenginyje nėra įkraunamų baterijų įkrovimo funkcijos.
• Atspausdintos etiketės ilgis gali skirtis nuo mobiliajame įrenginyje rodomo etiketės ilgio.
• Spausdinant kelias etiketės kopijas, etikečių spausdintuvas neaptiks juostos kasetės galo ir toliau veiks.
• Atspausdinti simboliai gali atrodyti kitaip nei peržiūrėti jūsų įrenginyje, nes jūsų įrenginio ekranas gali būti didesnės skiriamosios gebos nei spausdintuvas.
• Atspausdintas mažas tekstas gali būti ne toks aiškus, kaip rodomas jūsų įrenginyje.
• Baltas ir auksinis tekstas gali būti atspausdintas neaiškiai, jei naudojate plonus simbolius.
