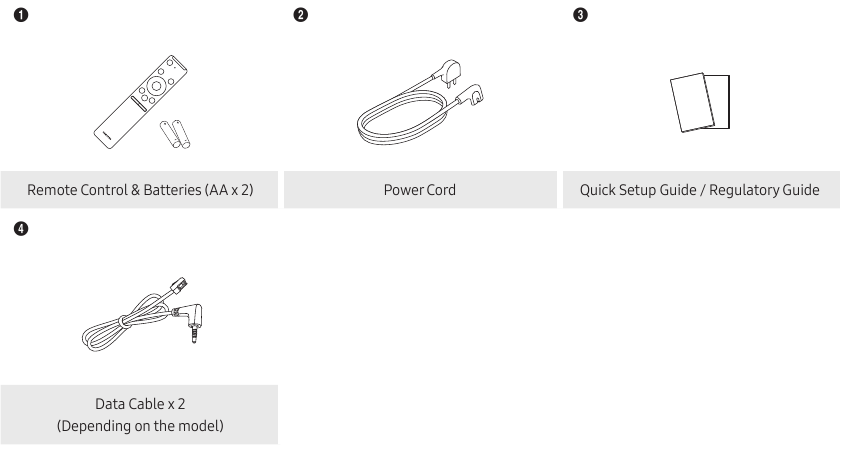

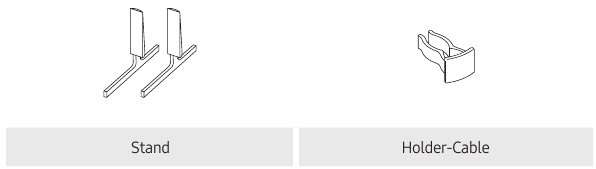

Dalių sąrašas

Pateikti priedai gali skirtis priklausomai nuo modelio.

Nuotolinio valdymo pultas

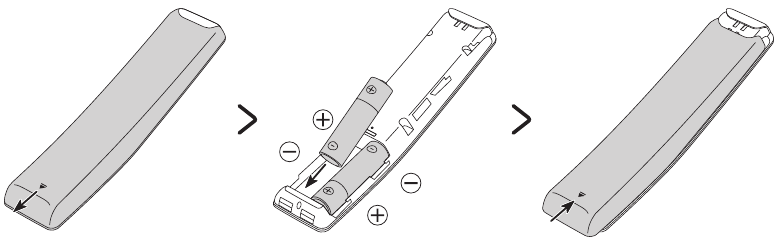

Baterijų įdėjimas į nuotolinio valdymo pultą

Norėdami įdėti baterijas, atstumkite galinį dangtelį rodyklės kryptimi, nurodyta iliustracijos apačioje, ir įdėkite baterijas, kaip parodyta paveikslėlyje. Įsitikinkite, kad teigiamas ir neigiamas galai yra nukreipti teisinga kryptimi. Uždarykite galinį dangtelį, kaip parodyta.

Šarminės baterijos rekomenduojamos ilgesniam baterijos veikimo laikui.

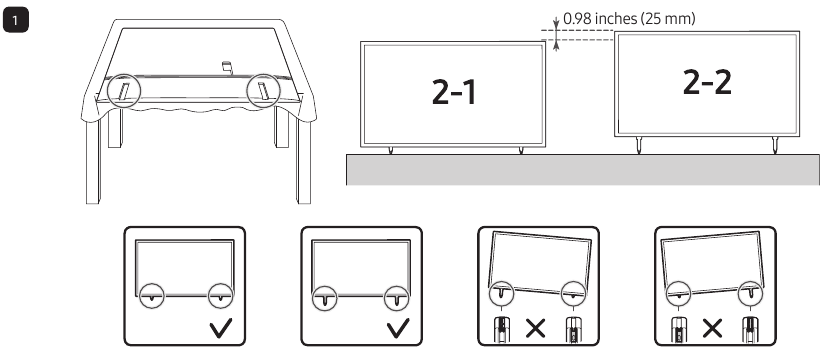

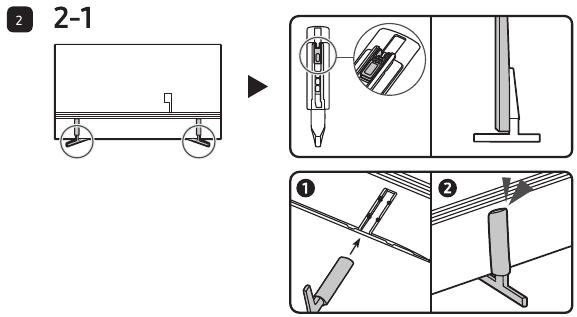

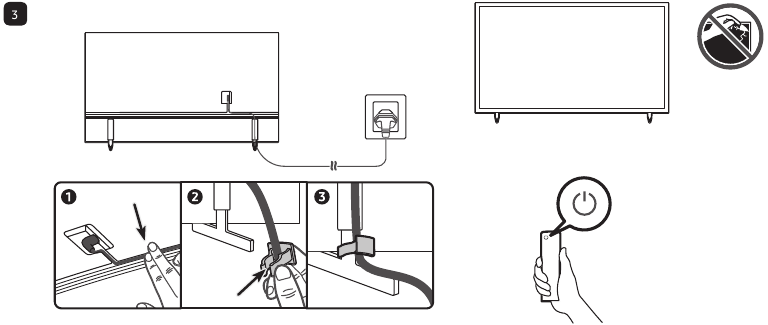

LED televizoriaus stovo montavimas

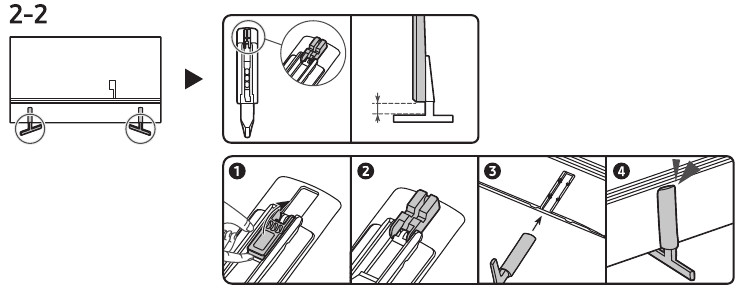

Stovo ir komponentų surinkimas
Montuodami stovą, naudokite pateiktus komponentus ir dalis.

Padėkite minkštą audinį ant stalo, kad apsaugotumėte televizorių, ir padėkite televizorių taip, kad jo ekranas būtų nukreiptas žemyn į stalo paviršių.

Įstatykite stovus į televizoriaus apačioje esantį lizdą.
Pastumkite ir surinkite jį iki galinės linijos rodyklės kryptimi.

PASTABA

Surinkdami įsitikinkite, kad atskiriate kiekvieno komponento priekinę ir galinę dalis.
Įsitikinkite, kad bent du žmonės pakelia ir perkelia televizorių.

Jungčių skydelio peržiūra

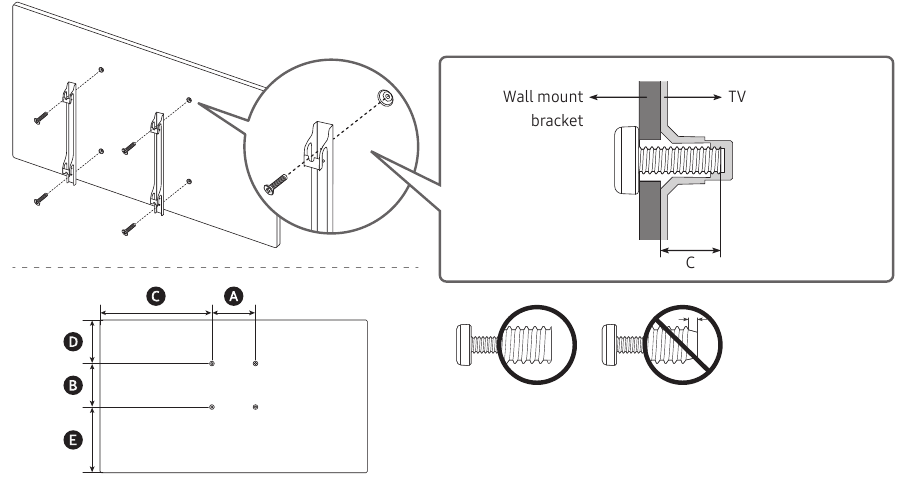

Sieninio laikiklio rinkinio specifikacijos (VESA)

Sumontuokite sieninį laikiklį ant tvirtos sienos, statmenos grindims. Jei tvirtinate prie kitų statybinių medžiagų, susisiekite su artimiausiu pardavėju. Jei montuojate ant lubų ar nuožulnios sienos, televizorius gali nukristi ir sukelti rimtų sužalojimų.

Standartiniai sieninių laikiklių rinkinių matmenys pateikti toliau esančioje lentelėje.
„Samsung“ sieninių laikiklių rinkiniuose yra išsamus montavimo vadovas. Pateikiamos visos surinkimui reikalingos dalys.
Nemontuokite sieninio laikiklio rinkinio, kai televizorius įjungtas. Tai gali sukelti sužalojimus dėl elektros smūgio.
Nenaudokite varžtų, kurie yra ilgesni už standartinį matmenį arba neatitinka VESA standarto varžtų specifikacijų. Per ilgi varžtai gali sugadinti televizoriaus vidų.
Sieniniams laikikliams, kurie neatitinka VESA standarto varžtų specifikacijų, varžtų ilgis gali skirtis priklausomai nuo sieninio laikiklio specifikacijų.
Neužveržkite varžtų per stipriai. Tai gali sugadinti gaminį arba sukelti gaminio kritimą, dėl kurio galite susižaloti. „Samsung“ neatsako už tokius nelaimingus atsitikimus.
„Samsung“ neatsako už gaminio sugadinimą ar sužalojimus, kai naudojamas ne VESA arba nenurodytas sieninis laikiklis arba kai vartotojas nesilaiko gaminio montavimo instrukcijų.
Nemontuokite televizoriaus didesniu nei 15 laipsnių kampu.
Visada montuokite televizorių ant sienos dviem žmonėms.

Televizoriaus dydis coliais	VESA varžtų skylių specifikacijos ( ) milimetrais	(coliais)	(coliais)	(coliais)	C (mm)	Standartinis varžtas	Kiekis
43	200 x 200	15.0	7.4	6.6	11-13	M8	4
50		18.0	8.1	9.3
55		20.2	9.3	10.6
65	400 x 300	20.6	10.3	10.5
75	400 x 400	25.0	10.1	11.8

Specifikacijos

Modelio pavadinimas	HG43AU800N	HG50AU800N		HG55AU800N
Ekrano raiška	3840 x 2160	3840 x 2160		3840 x 2160
Ekrano dydis Įstrižainė Išmatuota įstrižainė	43˝ klasė 42,5 colio	50˝ klasė 49,5 colio		55˝ klasė 54,6 colio
Garsas (išvestis)	20 W	20 W		20 W
Matmenys (P x A x G) Korpusas Su stovu	38,0 x 22,0 x 1,0 colio (965,5 x 559,9 x 25,7 mm) 38,0 x 23,6 x 7,7 colio (965,5 x 600,1 x 195,1 mm)	44,0 x 25,4 x 1,0 colio (1118,3 x 644,6 x 25,7 mm) 44,0 x 27,0 x 8,9 colio (1118,3 x 684,6 x 226,3 mm)		48,5 x 27,9 x 1,0 colio (1232,1 x 708,8 x 25,7 mm) 48,5 x 29,5 x 8,9 colio (1232,1 x 748,8 x 226,3 mm)
Svoris Be stovo Su stovu	18,5 svaro (8,4 kg) 19,2 svaro (8,7 kg)	25,4 svaro (11,5 kg) 26,0 svaro (11,8 kg)		34,2 svaro (15,5 kg) 34,8 svaro (15,8 kg)
Modelio pavadinimas	HG65AU800N		HG75AU800N
Ekrano raiška	3840 x 2160		3840 x 2160
Ekrano dydis Įstrižainė Išmatuota įstrižainė	65˝ klasė 64,5 colio		75˝ klasė 74,5 colio
Garsas (išvestis)	20 W		20 W
Matmenys (P x A x G) Korpusas Su stovu	57,1 x 32,8 x 1,0 colio (1450,9 x 831,9 x 25,7 mm) 57,1 x 34,4 x 11,0 colio (1450,9 x 874,3 x 279,4 mm)		66,0 x 37,8 x 1,0 colio (1676,7 x 960,3 x 26,6 mm) 66,0 x 39,5 x 13,1 colio (1676,7 x 1003,4 x 331,9 mm)
Svoris Be stovo Su stovu	46,1 svaro (20,9 kg) 47,2 svaro (21,4 kg)		69,2 svaro (31,4 kg) 70,5 svaro (32,0 kg)

Aplinkosauginiai aspektai

Darbinė temperatūra

Darbinė drėgmė

Laikymo temperatūra

Laikymo drėgmė

Nuo 50°F iki 104°F (nuo 10°C iki 40°C)

Nuo 10% iki 80%, be kondensacijos

Nuo -4°F iki 113°F (nuo -20°C iki 45°C)

Nuo 5% iki 95%, be kondensacijos

Dizainas ir specifikacijos gali būti keičiamos be išankstinio įspėjimo.
Šis įrenginys yra B klasės skaitmeninis aparatas.
Norėdami gauti informacijos apie maitinimo šaltinį ir daugiau informacijos apie energijos suvartojimą, žiūrėkite informaciją etiketėje, pritvirtintoje prie gaminio.
- Daugumoje modelių etiketė yra pritvirtinta prie televizoriaus galinės dalies. (Kai kuriuose modeliuose etiketė yra dangtelio terminalo viduje.)
Jūsų televizorius ir jo priedai gali atrodyti kitaip nei šiame vadove pateikti gaminio vaizdai, priklausomai nuo modelio.
Visi brėžiniai nebūtinai atitinka mastelį. Kai kurie matmenys gali būti keičiami be išankstinio įspėjimo. Prieš montuodami televizorių, patikrinkite matmenis. Neatsakome už tipografijos ar spausdinimo klaidas.

Kalifornijos valstijos pasiūlymo Nr. 65 įspėjimas

Vėžys ir žala reprodukcijai – www.P65Warnings.ca.gov

Licencijos



	Terminai HDMI ir HDMI High-Definition Multimedia Interface bei HDMI logotipas yra HDMI Licensing Administrator, Inc. prekių ženklai arba registruoti prekių ženklai Jungtinėse Amerikos Valstijose ir kitose šalyse.

Pranešimas apie atvirojo kodo licenciją
Atvirąjį kodą, naudojamą šiame produkte, galite rasti šiame tinklalapyje. (https://opensource.samsung.com)

Norėdami užregistruoti šį produktą, apsilankykite www.samsung.com

Nepalikite šio įrenginio
Jei kyla problemų naudojant šį televizorių, skambinkite:
JAV: 1-866-sam4biz
KANADA: 1-800-749-0205
MEKSIKA: 800-1488-747
Jei reikia pagalbos internetu, apsilankykite https://www.samsung.com/us/business
