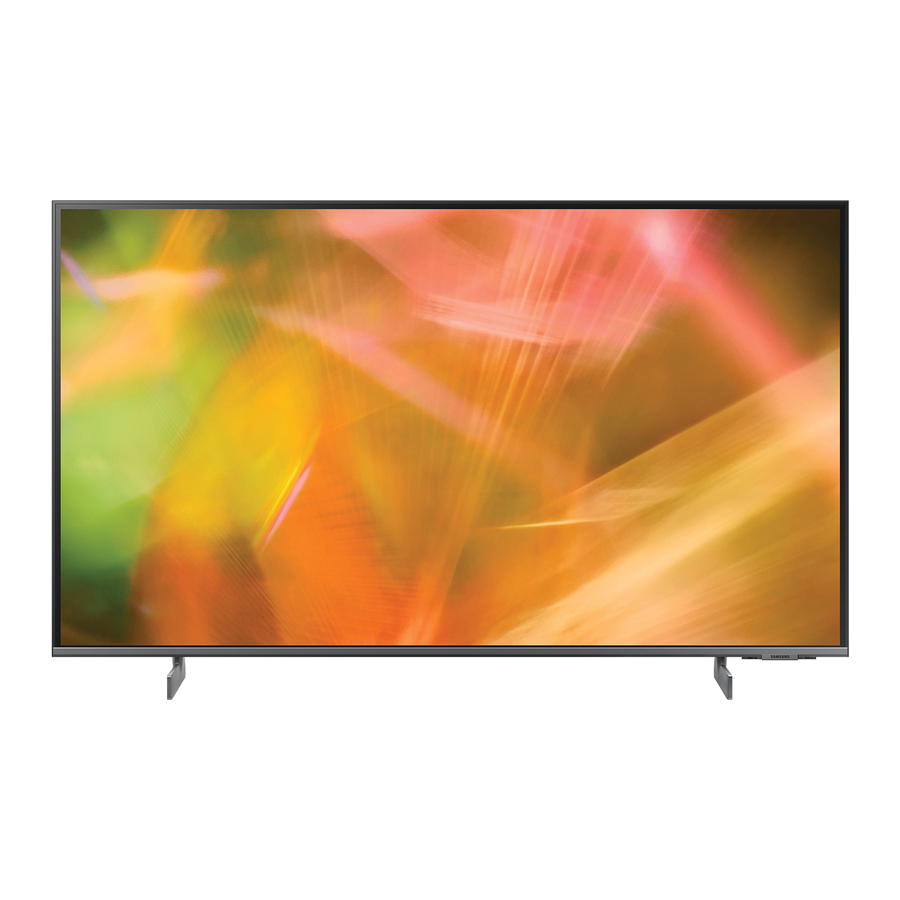

Samsung HG43AU800N, HG50AU800N, HG55AU800, HG65AU800N, HG75AU800N Ghid de configurare rapidă
Lista componentelor
- Accesoriile furnizate pot varia în funcție de model.
Telecomanda
Instalarea bateriilor în telecomandă
Pentru a instala bateriile, împingeți capacul din spate pentru a se deschide în direcția săgeții din partea de jos a ilustrației, apoi introduceți bateriile așa cum se arată în figură. Asigurați-vă că capetele pozitive și negative sunt orientate în direcția corectă. Închideți capacul din spate așa cum se arată.
- Bateriile alcaline sunt recomandate pentru o durată de viață mai lungă a bateriei.
Instalarea suportului LED TV
Asamblarea suportului și a componentelor
Când instalați suportul, utilizați componentele și piesele furnizate.
- Așezați o cârpă moale peste masă pentru a proteja televizorul, apoi așezați televizorul astfel încât ecranul să fie orientat în jos spre suprafața mesei.
- Introduceți suporturile în slotul din partea de jos a televizorului.
- Glisați și asamblați-l până la linia de capăt în direcția săgeții.
NOTĂ
- Asigurați-vă că distingeți între partea din față și cea din spate a fiecărei componente atunci când le asamblați.
- Asigurați-vă că cel puțin două persoane ridică și mută televizorul.
Vizualizarea panoului de conectare
Specificațiile kitului de montare pe perete (VESA)
Instalați suportul de perete pe un perete solid, perpendicular pe podea. Când atașați la alte materiale de construcție, vă rugăm să contactați cel mai apropiat dealer. Dacă instalați pe un tavan sau pe un perete înclinat, televizorul poate cădea și poate provoca vătămări corporale grave.
- Dimensiunile standard pentru kiturile de montare pe perete sunt prezentate în tabelul de mai jos.
- Kiturile de montare pe perete Samsung conțin un manual de instalare detaliat. Toate piesele necesare pentru asamblare sunt furnizate.
![pericol de șoc]()
Nu instalați kitul de montare pe perete în timp ce televizorul este pornit. Acest lucru poate duce la vătămări corporale cauzate de șoc electric. - Nu utilizați șuruburi mai lungi decât dimensiunea standard sau care nu respectă specificațiile standard ale șuruburilor VESA. Șuruburile prea lungi pot deteriora interiorul televizorului.
- Pentru suporturile de perete care nu respectă specificațiile standard ale șuruburilor VESA, lungimea șuruburilor poate diferi în funcție de specificațiile suportului de perete.
- Nu strângeți șuruburile prea tare. Acest lucru poate deteriora produsul sau poate cauza căderea produsului, ducând la vătămări corporale. Samsung nu este responsabil pentru aceste tipuri de accidente.
- Samsung nu este responsabil pentru daunele aduse produsului sau vătămările corporale atunci când este utilizat un suport de perete non-VESA sau nespecificat sau când consumatorul nu respectă instrucțiunile de instalare a produsului.
- Nu montați televizorul la o înclinare mai mare de 15 grade.
- Întotdeauna două persoane trebuie să monteze televizorul pe un perete.
Nu instalați kitul de montare pe perete în timp ce televizorul este pornit. Acest lucru poate duce la vătămări corporale cauzate de șoc electric.| Dimensiunea televizorului în inci | Specificații ale găurilor pentru șuruburi VESA (  ) în milimetri |
 (inci) |
 (inci) |
 (inci) |
C (mm) | Șurub standard | Cantitate |
| 43 | 200 x 200 | 15.0 | 7.4 | 6.6 | 11-13 | M8 | 4 |
| 50 | 18.0 | 8.1 | 9.3 | ||||
| 55 | 20.2 | 9.3 | 10.6 | ||||
| 65 | 400 x 300 | 20.6 | 10.3 | 10.5 | |||
| 75 | 400 x 400 | 25.0 | 10.1 | 11.8 |
Specificații
| Numele modelului | HG43AU800N | HG50AU800N | HG55AU800N | |
| Rezoluția afișajului | 3840 x 2160 | 3840 x 2160 | 3840 x 2160 | |
|
Dimensiunea ecranului Diagonală Măsurată pe diagonală |
Clasa 43˝ 42,5 inci |
Clasa 50˝ 49,5 inci |
Clasa 55˝ 54,6 inci |
|
| Sunet (ieșire) | 20 W | 20 W | 20 W | |
|
Dimensiuni (L x Î x A) Corp Cu suport |
38,0 x 22,0 x 1,0 inci (965,5 x 559,9 x 25,7 mm) 38,0 x 23,6 x 7,7 inci (965,5 x 600,1 x 195,1 mm) |
44,0 x 25,4 x 1,0 inci (1118,3 x 644,6 x 25,7 mm) 44,0 x 27,0 x 8,9 inci (1118,3 x 684,6 x 226,3 mm) |
48,5 x 27,9 x 1,0 inci (1232,1 x 708,8 x 25,7 mm) 48,5 x 29,5 x 8,9 inci (1232,1 x 748,8 x 226,3 mm) |
|
|
Greutate Fără suport Cu suport |
18,5 lbs (8,4 kg) 19,2 lbs (8,7 kg) |
25,4 lbs (11,5 kg) 26,0 lbs (11,8 kg) |
34,2 lbs (15,5 kg) 34,8 lbs (15,8 kg) |
|
| Numele modelului | HG65AU800N | HG75AU800N | ||
| Rezoluția afișajului | 3840 x 2160 | 3840 x 2160 | ||
|
Dimensiunea ecranului Diagonală Măsurată pe diagonală |
Clasa 65˝ 64,5 inci |
Clasa 75˝ 74,5 inci |
||
| Sunet (ieșire) | 20 W | 20 W | ||
|
Dimensiuni (L x Î x A) Corp Cu suport |
57,1 x 32,8 x 1,0 inci (1450,9 x 831,9 x 25,7 mm) 57,1 x 34,4 x 11,0 inci (1450,9 x 874,3 x 279,4 mm) |
66,0 x 37,8 x 1,0 inci (1676,7 x 960,3 x 26,6 mm) 66,0 x 39,5 x 13,1 inci (1676,7 x 1003,4 x 331,9 mm) |
||
|
Greutate Fără suport Cu suport |
46,1 lbs (20,9 kg) 47,2 lbs (21,4 kg) |
69,2 lbs (31,4 kg) 70,5 lbs (32,0 kg) |
||
Considerații de mediu
|
Temperatura de funcționare Umiditate de funcționare Temperatura de depozitare Umiditate de depozitare |
50°F până la 104°F (10°C până la 40°C) 10% până la 80%, fără condensare -4°F până la 113°F (-20°C până la 45°C) 5% până la 95%, fără condensare |
- Designul și specificațiile pot fi modificate fără notificare prealabilă.
- Acest dispozitiv este un aparat digital de clasa B.
- Pentru informații despre sursa de alimentare și mai multe informații despre consumul de energie, consultați informațiile de pe etichetă atașată produsului.
- Pe majoritatea modelelor, eticheta este atașată pe spatele televizorului. (Pe unele modele, eticheta se află în interiorul terminalului de acoperire.)
- Televizorul dvs. și accesoriile sale pot arăta diferit față de imaginile produsului prezentate în acest manual, în funcție de model.
- Toate desenele nu sunt neapărat la scară. Unele dimensiuni pot fi modificate fără notificare prealabilă. Consultați dimensiunile înainte de a instala televizorul. Nu suntem responsabili pentru erorile tipografice sau de imprimare.
Avertisment privind Propunerea 65 a statului California
Cancer și vătămări reproductive - www.P65Warnings.ca.gov
Licențe
 |
|
 |
|
 |
Termenii HDMI și HDMI High-Definition Multimedia Interface, și sigla HDMI sunt mărci comerciale sau mărci comerciale înregistrate ale HDMI Licensing Administrator, Inc. în Statele Unite și alte țări. |
Notificare privind licența Open Source
Open Source utilizat în acest produs poate fi găsit pe următoarea pagină web. (https://opensource.samsung.com)
Pentru a înregistra acest produs, vă rugăm să vizitați www.samsung.com
Vă rugăm să nu returnați această unitate
Dacă aveți probleme cu funcționarea acestui televizor, vă rugăm să sunați la:
SUA: 1-866-sam4biz
CANADA: 1-800-749-0205
MEXIC: 800-1488-747
Pentru asistență web, vă rugăm să vizitați https://www.samsung.com/us/business
