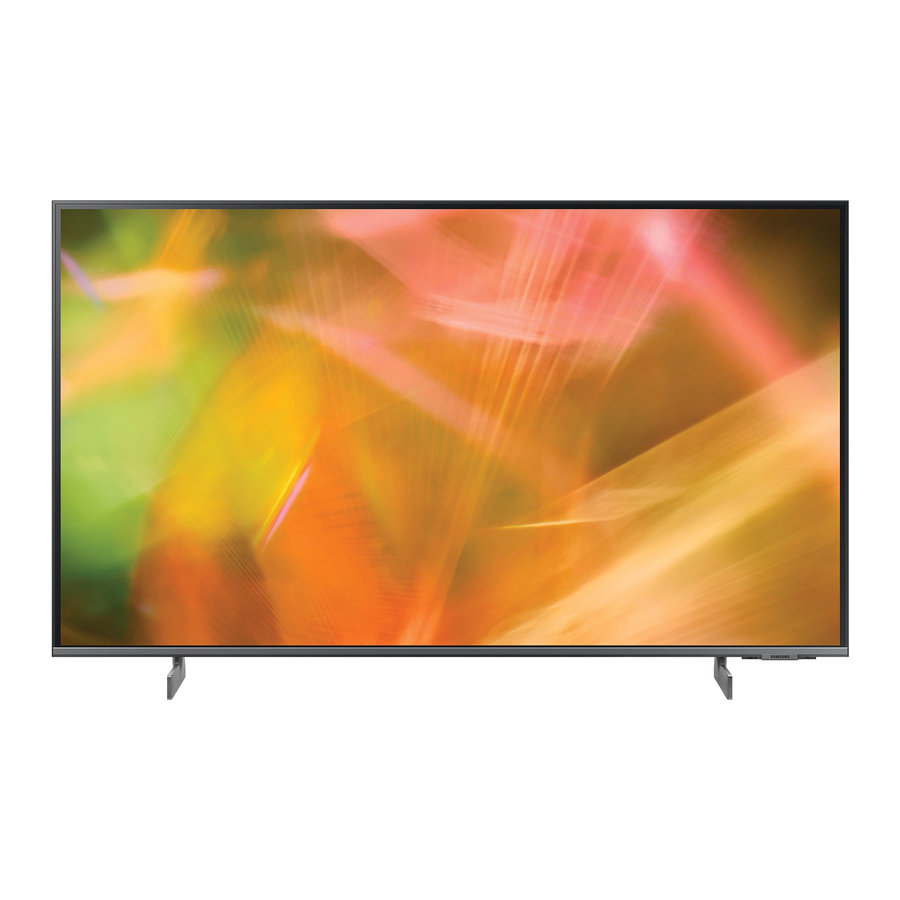

Panduan Pengaturan Cepat Samsung HG43AU800N, HG50AU800N, HG55AU800, HG65AU800N, HG75AU800N

Isi

1 Daftar Bagian
2 Remote Control
3 Memasang Dudukan TV LED
4 Melihat Panel Koneksi
5 Spesifikasi Kit Pemasangan di Dinding (VESA)
6 Spesifikasi
7 Lisensi
8 Referensi
9 Unduh manual
10 Dalam Bahasa Lain

Daftar Bagian

Aksesori yang disediakan dapat bervariasi tergantung pada model.

Remote Control

Memasang baterai ke dalam Remote Control

Untuk memasang baterai, dorong penutup belakang terbuka ke arah panah di bagian bawah ilustrasi, lalu masukkan baterai seperti yang ditunjukkan pada gambar. Pastikan ujung positif dan negatif menghadap ke arah yang benar. Tutup penutup belakang seperti yang ditunjukkan.

Baterai alkaline direkomendasikan untuk masa pakai baterai yang lebih lama.

Memasang Dudukan TV LED

Merakit Dudukan dan Komponen
Saat memasang dudukan, gunakan komponen dan bagian yang disediakan.

Letakkan kain lembut di atas meja untuk melindungi TV, lalu letakkan TV sehingga layarnya menghadap ke bawah ke permukaan meja.

Masukkan Dudukan ke dalam slot di bagian bawah TV.
Geser dan rakit hingga garis akhir ke arah panah.

CATATAN

Pastikan untuk membedakan antara bagian depan dan belakang setiap komponen saat merakitnya.
Pastikan setidaknya dua orang mengangkat dan memindahkan TV.

Melihat Panel Koneksi

Spesifikasi Kit Pemasangan di Dinding (VESA)

Pasang pemasangan di dinding Anda pada dinding yang kokoh, tegak lurus terhadap lantai. Saat memasang ke bahan bangunan lain, harap hubungi dealer terdekat Anda. Jika memasang di langit-langit atau dinding miring, TV dapat jatuh dan mengakibatkan cedera pribadi yang parah.

Dimensi standar untuk kit pemasangan di dinding ditunjukkan pada tabel di bawah ini.
Kit pemasangan di dinding Samsung berisi manual pemasangan yang terperinci. Semua bagian yang diperlukan untuk perakitan disediakan.
Jangan pasang kit pemasangan di dinding Anda saat TV Anda menyala. Ini dapat mengakibatkan cedera pribadi akibat sengatan listrik.
Jangan gunakan sekrup yang lebih panjang dari dimensi standar atau tidak sesuai dengan spesifikasi sekrup standar VESA. Sekrup yang terlalu panjang dapat menyebabkan kerusakan pada bagian dalam perangkat TV.
Untuk pemasangan di dinding yang tidak sesuai dengan spesifikasi sekrup standar VESA, panjang sekrup dapat berbeda tergantung pada spesifikasi pemasangan di dinding.
Jangan kencangkan sekrup terlalu kuat. Ini dapat merusak produk atau menyebabkan produk jatuh, yang menyebabkan cedera pribadi. Samsung tidak bertanggung jawab atas kecelakaan semacam ini.
Samsung tidak bertanggung jawab atas kerusakan produk atau cedera pribadi ketika pemasangan di dinding non-VESA atau tidak ditentukan digunakan atau ketika konsumen gagal mengikuti petunjuk pemasangan produk.
Jangan memasang TV pada kemiringan lebih dari 15 derajat.
Selalu minta dua orang memasang TV ke dinding.

Ukuran TV dalam inci	Spesifikasi lubang sekrup VESA ( ) dalam milimeter	(inci)	(inci)	(inci)	C (mm)	Sekrup Standar	Kuantitas
43	200 x 200	15.0	7.4	6.6	11-13	M8	4
50		18.0	8.1	9.3
55		20.2	9.3	10.6
65	400 x 300	20.6	10.3	10.5
75	400 x 400	25.0	10.1	11.8

Spesifikasi

Nama Model	HG43AU800N	HG50AU800N		HG55AU800N
Resolusi Layar	3840 x 2160	3840 x 2160		3840 x 2160
Ukuran Layar Diagonal Diukur Secara Diagonal	Kelas 43˝ 42,5 inci	Kelas 50˝ 49,5 inci		Kelas 55˝ 54,6 inci
Suara (Output)	20 W	20 W		20 W
Dimensi (L x T x D) Bodi Dengan Dudukan	38,0 x 22,0 x 1,0 inci (965,5 x 559,9 x 25,7 mm) 38,0 x 23,6 x 7,7 inci (965,5 x 600,1 x 195,1 mm)	44,0 x 25,4 x 1,0 inci (1118,3 x 644,6 x 25,7 mm) 44,0 x 27,0 x 8,9 inci (1118,3 x 684,6 x 226,3 mm)		48,5 x 27,9 x 1,0 inci (1232,1 x 708,8 x 25,7 mm) 48,5 x 29,5 x 8,9 inci (1232,1 x 748,8 x 226,3 mm)
Berat Tanpa Dudukan Dengan Dudukan	18,5 lbs (8,4 kg) 19,2 lbs (8,7 kg)	25,4 lbs (11,5 kg) 26,0 lbs (11,8 kg)		34,2 lbs (15,5 kg) 34,8 lbs (15,8 kg)
Nama Model	HG65AU800N		HG75AU800N
Resolusi Layar	3840 x 2160		3840 x 2160
Ukuran Layar Diagonal Diukur Secara Diagonal	Kelas 65˝ 64,5 inci		Kelas 75˝ 74,5 inci
Suara (Output)	20 W		20 W
Dimensi (L x T x D) Bodi Dengan Dudukan	57,1 x 32,8 x 1,0 inci (1450,9 x 831,9 x 25,7 mm) 57,1 x 34,4 x 11,0 inci (1450,9 x 874,3 x 279,4 mm)		66,0 x 37,8 x 1,0 inci (1676,7 x 960,3 x 26,6 mm) 66,0 x 39,5 x 13,1 inci (1676,7 x 1003,4 x 331,9 mm)
Berat Tanpa Dudukan Dengan Dudukan	46,1 lbs (20,9 kg) 47,2 lbs (21,4 kg)		69,2 lbs (31,4 kg) 70,5 lbs (32,0 kg)

Pertimbangan Lingkungan

Suhu Operasi

Kelembaban Operasi

Suhu Penyimpanan

Kelembaban Penyimpanan

50°F hingga 104°F (10°C hingga 40°C)

10% hingga 80%, non-kondensasi

-4°F hingga 113°F (-20°C hingga 45°C)

5% hingga 95%, non-kondensasi

Desain dan spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.
Perangkat ini adalah peralatan digital Kelas B.
Untuk informasi tentang catu daya, dan informasi lebih lanjut tentang konsumsi daya, lihat informasi pada label yang terpasang pada produk.
- Pada sebagian besar model, label terpasang di bagian belakang TV. (Pada beberapa model, label berada di dalam terminal penutup.)
TV Anda dan aksesorinya mungkin terlihat berbeda dari gambar produk yang disajikan dalam manual ini, tergantung pada modelnya.
Semua gambar tidak harus sesuai skala. Beberapa dimensi dapat berubah tanpa pemberitahuan sebelumnya. Lihat dimensi sebelum memasang TV Anda. Tidak bertanggung jawab atas kesalahan tipografi atau cetak.

Peringatan Proposisi 65 Negara Bagian California

Kanker dan Bahaya Reproduksi - www.P65Warnings.ca.gov

Lisensi



	Istilah HDMI dan HDMI High-Definition Multimedia Interface, dan Logo HDMI adalah merek dagang atau merek dagang terdaftar dari HDMI Licensing Administrator, Inc. di Amerika Serikat dan negara lain.

Pemberitahuan Lisensi Sumber Terbuka
Sumber Terbuka yang digunakan dalam produk ini dapat ditemukan di halaman web berikut. (https://opensource.samsung.com)

Untuk mendaftarkan produk ini, silakan kunjungi www.samsung.com

Mohon jangan kembalikan unit ini
Jika Anda mengalami masalah dalam mengoperasikan TV ini, Silakan hubungi;
AS: 1-866-sam4biz
KANADA: 1-800-749-0205
MEKSIKO: 800-1488-747
Untuk dukungan web, silakan kunjungi https://www.samsung.com/us/business
