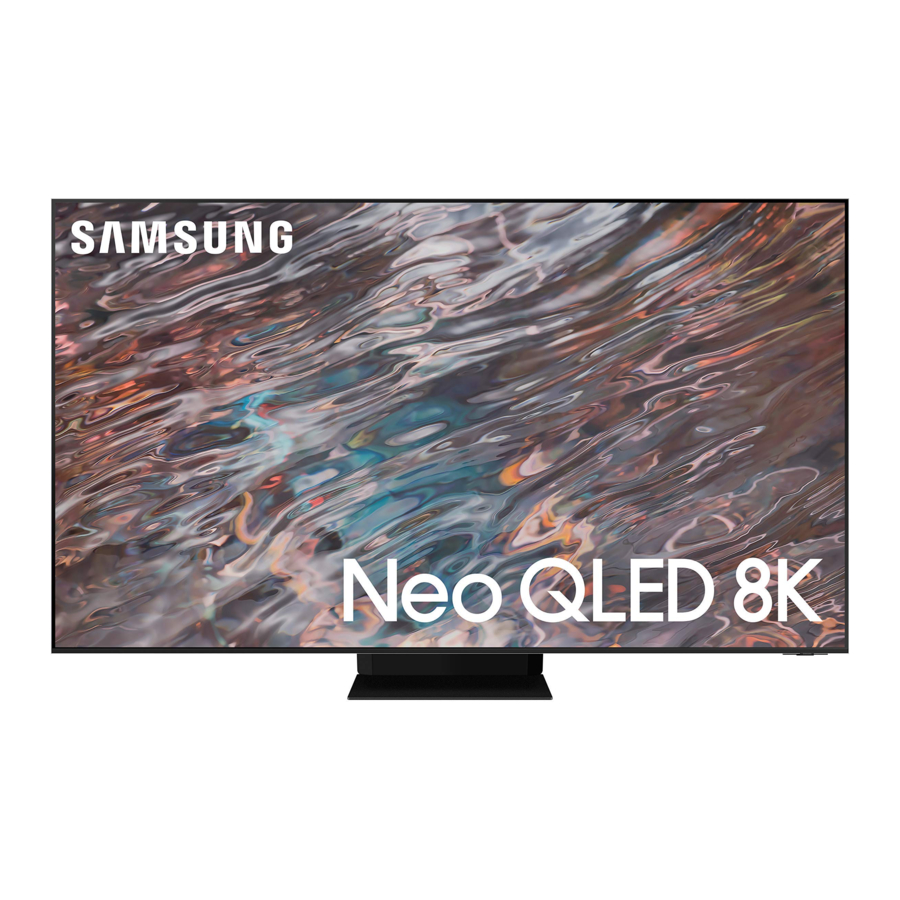

Panduan Samsung QN800A, GQ75QN800ATXZG

Isi

1 Isi Kotak
2 Menghubungkan TV ke One Connect Box
3 Pengaturan Awal
- 3.1 Menggunakan Pengontrol TV
  - 3.1.1 Menyetel sensor suara
4 Pemecahan Masalah
- 4.1 TV tidak mau menyala
- 4.2 Kendali jarak jauh tidak berfungsi
5 Pemeliharaan
- 5.1 Sensor Eco dan kecerahan layar
- 5.2 Mengubah kata sandi TV
6 Spesifikasi dan Informasi Lainnya
7 Petunjuk Keselamatan Penting
8 Referensi
9 Unduh manual
10 Dalam Bahasa Lain

Isi Kotak

Pastikan item berikut disertakan dengan TV Anda. Jika ada item yang hilang, hubungi dealer Anda.

Samsung Smart Remote
Panduan Pengguna
Kartu Garansi/Panduan Peraturan (Tidak tersedia di beberapa lokasi)
One Connect Box
Kabel Daya One Connect Box
Kabel One Connect (untuk Seri QN9*A)
Kabel One Connect x 2 (untuk Seri QN8**A/QN9**A)
Dudukan kabel One Connect (untuk pemasangan di dinding)
- Jenis baterai dapat bervariasi tergantung model.
- Warna dan bentuk item dapat bervariasi tergantung model.
- Kabel yang tidak disertakan dapat dibeli terpisah.
- Periksa aksesori apa pun yang tersembunyi di belakang atau di dalam bahan kemasan saat membuka kotak.

Layar dapat rusak akibat tekanan langsung saat ditangani dengan tidak benar. Kami menyarankan untuk mengangkat TV di bagian tepinya, seperti yang ditunjukkan. Untuk informasi lebih lanjut tentang penanganan, lihat Panduan Pengaturan Cepat yang disertakan bersama produk ini.

Menggunakan dudukan kabel One Connect
Anda dapat menggunakan dudukan kabel One Connect untuk merapikan kabel saat memasang dudukan dinding.

Menghubungkan TV ke One Connect Box

Untuk informasi lebih lanjut tentang cara menghubungkan melalui One Connect Box, lihat Panduan Pengaturan Cepat.

Jangan gunakan One Connect Box dalam posisi terbalik atau tegak.
Berhati-hatilah agar kabel tidak terkena tindakan apa pun di bawah ini. Kabel One Connect berisi sirkuit daya.

Pengaturan Awal

Saat Anda menghidupkan TV untuk pertama kalinya, TV akan segera memulai Pengaturan Awal. Ikuti petunjuk yang ditampilkan di layar dan konfigurasikan pengaturan dasar TV agar sesuai dengan lingkungan menonton Anda.

Menggunakan Pengontrol TV

Anda dapat menghidupkan TV dengan tombol TV Controller (Pengontrol TV) di bagian bawah TV, lalu gunakan Control menu (Menu kontrol). Control menu (Menu kontrol) akan muncul saat tombol TV Controller (Pengontrol TV) ditekan saat TV dalam keadaan Hidup.

Layar mungkin redup jika lapisan pelindung pada logo SAMSUNG atau bagian bawah TV tidak dilepas. Harap lepaskan lapisan pelindung.
1. Control menu
2. Tombol TV Controller/Sensor kendali jarak jauh

Menyetel sensor suara

Anda dapat menghidupkan atau mematikan sensor suara dengan menggunakan sakelarnya di bagian bawah TV.
Saat TV hidup, Anda dapat mendorong sakelar ke kiri untuk menghidupkan sensor suara atau ke kanan untuk mematikannya.
Lihat jendela pop-up di TV untuk memeriksa apakah sensor suara hidup atau mati.

Posisi dan bentuk sensor suara dapat berbeda-beda tergantung model.
Selama analisis menggunakan data dari sensor suara, data tidak disimpan.

Pemecahan Masalah

Untuk informasi lebih lanjut, lihat "Pemecahan Masalah" atau "FAQ" di e-Manual.
> Settings (Pengaturan) > e-Manual > Troubleshooting (Pemecahan Masalah) atau FAQ
Jika tidak ada tips pemecahan masalah yang berlaku, kunjungi "www.samsung.com" dan klik Dukungan atau hubungi pusat layanan Samsung.

Panel LED TFT ini terdiri dari subpiksel yang memerlukan teknologi canggih untuk diproduksi. Namun, mungkin ada beberapa piksel terang atau gelap pada layar. Piksel ini tidak akan berdampak pada kinerja produk.
Untuk menjaga TV Anda dalam kondisi optimal, tingkatkan ke perangkat lunak terbaru. Gunakan fungsi Update Now (Perbarui Sekarang) atau Auto update (Pembaruan otomatis) pada menu TV ( > Settings (Pengaturan) > Support (Dukungan) > Software Update (Pembaruan Perangkat Lunak) > Update Now (Perbarui Sekarang) atau Auto update (Pembaruan otomatis)).

TV tidak mau menyala

Pastikan kabel daya AC terpasang dengan benar ke One Connect Box dan stopkontak dinding.
Pastikan stopkontak dinding berfungsi dan sensor kendali jarak jauh di bagian bawah TV menyala dan memancarkan warna merah solid.
Coba tekan tombol TV Controller di bagian bawah TV untuk memastikan bahwa masalahnya bukan pada kendali jarak jauh. Jika TV menyala, lihat "Kendali jarak jauh tidak berfungsi".

Kendali jarak jauh tidak berfungsi

Periksa apakah sensor kendali jarak jauh di bagian bawah TV berkedip saat Anda menekan tombol Daya pada kendali jarak jauh.
- Saat baterai kendali jarak jauh habis, balikkan kendali jarak jauh untuk mengisi daya dengan cahaya dalam ruangan, atau gunakan port pengisian daya USB.
Coba arahkan kendali jarak jauh langsung ke TV dari jarak 1,5-1,8 m.
Jika TV Anda dilengkapi dengan Samsung Smart Remote (Bluetooth Remote), pastikan untuk memasangkan kendali jarak jauh ke TV.

Pemeliharaan

Sensor Eco dan kecerahan layar

Sensor Eco menyesuaikan kecerahan TV secara otomatis. Fitur ini mengukur cahaya di ruangan Anda dan mengoptimalkan kecerahan TV secara otomatis untuk mengurangi konsumsi daya. Jika Anda ingin mematikan fitur ini, buka > Settings (Pengaturan) > General (Umum) > Power and Energy Saving (Daya dan Penghematan Energi) > Brightness Optimisation (Optimasi Kecerahan).

Sensor eco terletak di bagian bawah TV. Jangan menghalangi sensor dengan benda apa pun. Hal ini dapat mengurangi kecerahan gambar.

Mengubah kata sandi TV

> Settings (Pengaturan) > General (Umum) > System Manager (Pengelola Sistem) > Change PIN (Ubah PIN) Jalankan Change PIN (Ubah PIN), lalu masukkan kata sandi saat ini di kolom kata sandi. Kata sandi defaultnya adalah "0000" (Prancis: "1111"). Masukkan kata sandi baru, lalu masukkan lagi untuk mengonfirmasinya. Perubahan kata sandi selesai.
Jika Anda lupa kode PIN, tekan tombol-tombol dalam urutan berikut untuk mengatur ulang PIN ke "0000" (Prancis: "1111"):
Pada Samsung Smart Remote: Tekan tombol (Volume). > Volume Up (Volume Naik) > > Volume Down (Volume Turun) > > Volume Up (Volume Naik) > .

Spesifikasi dan Informasi Lainnya

Spesifikasi

Resolusi Layar
QN9*A Series: 3840 x 2160
QN8**A/QN9**A Series: 7680 x 4320

Suara (Output)
Seri QN9*A/QN8**A: 70 W
Seri QN9**A: 80 W

Suhu Pengoperasian
10°C hingga 40°C (50°F hingga 104°F)
Kelembapan Pengoperasian
10% hingga 80%, tanpa kondensasi
Suhu Penyimpanan
-20°C hingga 45°C (-4°F hingga 113°F)
Kelembapan Penyimpanan
5% hingga 95%, tanpa kondensasi

Catatan

Perangkat ini adalah peralatan digital Kelas B.
Untuk informasi tentang catu daya, dan informasi lebih lanjut tentang konsumsi daya, lihat informasi pada label yang terpasang pada produk.
- Pada sebagian besar model, label terpasang di bagian belakang TV. (Pada beberapa model, label berada di dalam terminal penutup.)
- Pada model One Connect Box, label terpasang di bagian bawah One Connect Box.
Konsumsi daya tipikal diukur sesuai dengan IEC 62087.
Untuk menghubungkan kabel LAN, gunakan kabel CAT 7 (*tipe STP) untuk sambungan. (100/10 Mbps)
* Shielded Twisted Pair
Gambar dan spesifikasi Panduan Pengaturan Cepat dapat berbeda dari produk sebenarnya.
Biaya administrasi dapat dikenakan dalam situasi berikut:
1. Seorang teknisi dipanggil atas permintaan Anda, tetapi ternyata produk tidak memiliki cacat (yaitu, ketika panduan pengguna belum dibaca).
2. Anda membawa unit ke pusat layanan Samsung, tetapi ternyata produk tidak memiliki cacat (yaitu, ketika panduan pengguna belum dibaca).
Anda akan diberi tahu jumlah biaya administrasi sebelum seorang teknisi berkunjung.

* Angka dan ilustrasi dalam Panduan Pengguna ini disediakan hanya untuk referensi dan mungkin berbeda dari tampilan produk sebenarnya. Desain dan spesifikasi produk dapat berubah tanpa pemberitahuan.

Petunjuk Keselamatan Penting

Harap baca Petunjuk Keselamatan sebelum menggunakan TV Anda. Lihat tabel di bawah ini untuk penjelasan simbol yang mungkin ada pada produk Samsung Anda.

RISIKO SENGATAN LISTRIK. JANGAN DIBUKA.
UNTUK MENGURANGI RISIKO SENGATAN LISTRIK, JANGAN LEPAS PENUTUP (ATAU BAGIAN BELAKANG). TIDAK ADA SUKU CADANG YANG DAPAT DIPERBAIKI PENGGUNA DI DALAM. SERAHKAN SEMUA PERBAIKAN KEPADA PERSONEL YANG BERKUALIFIKASI.
	Simbol ini menunjukkan bahwa ada tegangan tinggi di dalamnya. Berbahaya untuk melakukan kontak apa pun dengan bagian internal produk ini.
	Simbol ini menunjukkan bahwa produk ini menyertakan literatur penting mengenai pengoperasian dan pemeliharaan.
	Produk Kelas II: Simbol ini menunjukkan bahwa sambungan pengaman ke bumi (ground) listrik tidak diperlukan. Jika simbol ini tidak ada pada produk dengan kabel daya, produk HARUS memiliki sambungan yang andal ke bumi pelindung (ground).
	Tegangan AC: Tegangan terukur yang ditandai dengan simbol ini adalah tegangan AC.
	Tegangan DC: Tegangan terukur yang ditandai dengan simbol ini adalah tegangan DC.
	Perhatian. Konsultasikan petunjuk penggunaan: Simbol ini menginstruksikan pengguna untuk berkonsultasi dengan buku petunjuk pengguna untuk informasi terkait keselamatan lebih lanjut.

Daya

Jangan membebani stopkontak dinding, kabel ekstensi, atau adaptor melebihi voltase dan kapasitasnya. Hal ini dapat menyebabkan kebakaran atau sengatan listrik.
Lihat bagian spesifikasi daya dari manual dan/atau label catu daya pada produk untuk informasi voltase dan arus listrik.
Kabel catu daya harus ditempatkan sedemikian rupa sehingga tidak mungkin terinjak atau terjepit oleh barang yang diletakkan di atas atau menempel padanya. Berikan perhatian khusus pada kabel di ujung steker, di stopkontak dinding, dan di titik tempat kabel keluar dari peralatan.
Jangan pernah memasukkan benda logam apa pun ke bagian yang terbuka dari peralatan ini. Hal ini dapat menyebabkan sengatan listrik.
Untuk menghindari sengatan listrik, jangan pernah menyentuh bagian dalam peralatan ini. Hanya teknisi yang berkualifikasi yang boleh membuka peralatan ini.
Pastikan untuk mencolokkan kabel daya hingga terpasang dengan kuat. Saat mencabut kabel daya dari stopkontak dinding, selalu tarik steker kabel daya. Jangan pernah mencabutnya dengan menarik kabel daya. Jangan menyentuh kabel daya dengan tangan basah.
Jika peralatan ini tidak beroperasi secara normal - khususnya, jika ada suara atau bau aneh yang keluar darinya - segera cabut stekernya dan hubungi dealer resmi atau pusat servis Samsung.
Untuk melindungi peralatan ini dari badai petir, atau untuk membiarkannya tanpa pengawasan dan tidak digunakan untuk waktu yang lama (terutama ketika seorang anak, orang tua, atau penyandang cacat ditinggalkan sendirian), pastikan untuk mencabutnya dari stopkontak dinding dan melepaskan antena atau sistem kabel.
- Debu yang terkumpul dapat menyebabkan sengatan listrik, kebocoran listrik, atau kebakaran dengan menyebabkan kabel daya menghasilkan percikan api dan panas atau dengan menyebabkan isolasi memburuk.
Gunakan hanya steker dan stopkontak dinding yang diarde dengan benar.
- Ground yang tidak tepat dapat menyebabkan sengatan listrik atau kerusakan peralatan. (Hanya Peralatan Kelas l.)
Untuk mematikan peralatan ini sepenuhnya, lepaskan dari stopkontak dinding. Untuk memastikan Anda dapat mencabut peralatan ini dengan cepat jika perlu, pastikan stopkontak dinding dan steker daya mudah diakses.

Pemasangan

Jangan letakkan peralatan ini di dekat atau di atas radiator atau pemanas, atau di tempat yang terkena sinar matahari langsung.
Jangan letakkan wadah (vas, dll.) yang berisi air di atas peralatan ini, karena dapat menyebabkan kebakaran atau sengatan listrik.
Jangan memaparkan peralatan ini ke hujan atau kelembapan.
Pastikan untuk menghubungi pusat servis Samsung resmi untuk informasi jika Anda berniat memasang TV Anda di lokasi dengan debu tebal, suhu tinggi atau rendah, kelembapan tinggi, zat kimia, atau di tempat yang akan beroperasi 24 jam sehari seperti di bandara, stasiun kereta api, dll. Kegagalan untuk melakukannya dapat menyebabkan kerusakan serius pada TV Anda.
Jangan memaparkan peralatan ini ke tetesan atau percikan air.

Memasang TV di dinding
Jika Anda memasang TV ini di dinding, ikuti petunjuk persis seperti yang ditetapkan oleh pabrikan. Jika tidak dipasang dengan benar, TV dapat meluncur atau jatuh dan menyebabkan cedera serius pada anak atau orang dewasa dan kerusakan serius pada TV.

Untuk memesan kit pemasangan di dinding Samsung, hubungi pusat servis Samsung.
Samsung tidak bertanggung jawab atas kerusakan apa pun pada produk atau cedera pada diri Anda atau orang lain jika Anda memilih untuk memasang pemasangan di dinding sendiri.
Samsung tidak bertanggung jawab atas kerusakan produk atau cedera pribadi ketika pemasangan di dinding non-VESA atau tidak sesuai digunakan atau ketika konsumen gagal mengikuti petunjuk pemasangan produk.
Anda dapat memasang pemasangan di dinding Anda pada dinding padat yang tegak lurus dengan lantai. Sebelum memasang pemasangan di dinding ke permukaan selain papan gipsum, hubungi dealer terdekat Anda untuk informasi tambahan. Jika Anda memasang TV di langit-langit atau dinding miring, TV dapat jatuh dan mengakibatkan cedera pribadi yang parah.
Saat memasang kit pemasangan di dinding, kami sarankan Anda mengencangkan keempat sekrup VESA.
Jika Anda ingin memasang kit pemasangan di dinding yang menempel di dinding hanya menggunakan dua sekrup atas, pastikan untuk menggunakan kit pemasangan di dinding Samsung yang mendukung jenis pemasangan ini. (Anda mungkin tidak dapat membeli jenis kit pemasangan di dinding ini, tergantung pada wilayah geografis.)
Saat Anda memasang pemasangan di dinding, pastikan untuk menjaga jarak lebih dari 40 mm antara TV dan dinding, yang tergantung pada model.
Jangan memasang TV dengan kemiringan lebih dari 15 derajat.
Dimensi standar untuk kit pemasangan di dinding ditampilkan dalam tabel pada Panduan Pengaturan Cepat.

Jangan memasang kit pemasangan di dinding saat TV Anda menyala. Hal ini dapat mengakibatkan cedera pribadi akibat sengatan listrik.

Jangan gunakan sekrup yang lebih panjang dari dimensi standar atau tidak sesuai dengan spesifikasi sekrup standar VESA. Sekrup yang terlalu panjang dapat menyebabkan kerusakan pada bagian dalam set TV.
Untuk pemasangan di dinding yang tidak sesuai dengan standar VESA spesifikasi sekrup, panjang sekrup dapat berbeda tergantung pada spesifikasi pemasangan di dinding.
Jangan kencangkan sekrup terlalu kuat. Hal ini dapat merusak produk atau menyebabkan produk jatuh, yang menyebabkan cedera pribadi. Samsung tidak bertanggung jawab atas kecelakaan semacam ini.
Selalu minta dua orang untuk memasang TV ke dinding.
- Untuk model 82 inci atau lebih besar, minta empat orang untuk memasang TV ke dinding.

Memberikan ventilasi yang tepat untuk TV Anda
Saat Anda memasang TV dan One Connect Box Anda, jaga jarak minimal 10 cm antara One Connect Box dengan benda lain (dinding, sisi kabinet, dll.) untuk memastikan ventilasi yang tepat. Kegagalan untuk menjaga ventilasi yang tepat dapat mengakibatkan kebakaran atau masalah pada produk yang disebabkan oleh peningkatan suhu internalnya.

Saat Anda memasang TV Anda dengan dudukan atau pemasangan di dinding, kami sangat menyarankan Anda untuk hanya menggunakan suku cadang yang disediakan oleh Samsung. Menggunakan suku cadang yang disediakan oleh produsen lain dapat menyebabkan kesulitan dengan produk atau mengakibatkan cedera yang disebabkan oleh produk yang jatuh.

Tindakan Pencegahan Keamanan

Menarik, mendorong, atau memanjat TV dapat menyebabkan TV jatuh. Khususnya, pastikan anak-anak Anda tidak bergelantungan atau membuat TV tidak stabil. Tindakan ini dapat menyebabkan TV terbalik, menyebabkan cedera serius atau kematian. Ikuti semua tindakan pencegahan keselamatan yang disediakan dalam Flyer Keselamatan yang disertakan dengan TV Anda. Untuk stabilitas dan keamanan tambahan, Anda dapat membeli dan memasang perangkat anti jatuh, dengan mengacu pada "Mencegah TV dari jatuh".

Jangan pernah meletakkan perangkat televisi di lokasi yang tidak stabil. Perangkat televisi dapat jatuh, menyebabkan cedera pribadi yang serius atau kematian. Banyak cedera, terutama pada anak-anak, dapat dihindari dengan mengambil tindakan pencegahan sederhana seperti:

Selalu gunakan kabinet atau dudukan atau metode pemasangan yang direkomendasikan oleh Samsung.
Selalu gunakan furnitur yang dapat menopang perangkat televisi dengan aman.
Selalu pastikan perangkat televisi tidak menggantung di tepi furnitur pendukung.
Selalu edukasi anak-anak tentang bahaya memanjat furnitur untuk menjangkau perangkat televisi atau kontrolnya.
Selalu rute kabel dan kabel yang terhubung ke televisi Anda sehingga mereka tidak dapat tersandung, ditarik atau direbut.
Jangan pernah meletakkan perangkat televisi di lokasi yang tidak stabil.
Jangan pernah meletakkan perangkat televisi di atas furnitur tinggi (misalnya, lemari atau rak buku) tanpa menambatkan furnitur dan perangkat televisi ke penyangga yang sesuai.
Jangan pernah meletakkan perangkat televisi di atas kain atau bahan lain yang mungkin terletak di antara perangkat televisi dan furnitur pendukung.
Jangan pernah meletakkan barang-barang yang mungkin menggoda anak-anak untuk memanjat, seperti mainan dan remote kontrol, di atas televisi atau furnitur tempat televisi diletakkan.

Jika perangkat televisi yang ada akan dipertahankan dan dipindahkan, pertimbangan yang sama seperti di atas harus diterapkan.

Mencegah TV dari jatuh

Menggunakan sekrup yang sesuai, kencangkan dengan kuat satu set braket ke dinding. Konfirmasikan bahwa sekrup terpasang dengan kuat ke dinding.
- Anda mungkin memerlukan bahan tambahan seperti jangkar dinding tergantung pada jenis dinding.
Menggunakan sekrup dengan ukuran yang sesuai, kencangkan dengan kuat satu set braket ke TV.
- Untuk spesifikasi sekrup, lihat bagian sekrup standar dalam tabel pada Panduan Pengaturan Cepat.
Hubungkan braket yang dipasang ke TV dan braket yang dipasang ke dinding dengan tali yang tahan lama dan berat, lalu ikat tali dengan erat.
- Pasang TV di dekat dinding sehingga tidak jatuh ke belakang.
- Hubungkan tali sehingga braket yang dipasang ke dinding berada pada ketinggian yang sama dengan atau lebih rendah dari braket yang dipasang ke TV.

Operasi

Peralatan ini menggunakan baterai. Di komunitas Anda, mungkin ada peraturan lingkungan yang mengharuskan Anda untuk membuang baterai ini dengan benar. Silakan hubungi otoritas setempat Anda untuk informasi pembuangan atau daur ulang.
Simpan aksesori (remote kontrol, baterai, atau lainnya) di lokasi yang aman jauh dari jangkauan anak-anak.
Jangan menjatuhkan atau memukul produk. Jika produk rusak, cabut kabel daya dan hubungi pusat servis Samsung.
Jangan membuang remote kontrol atau baterai ke dalam api.
Jangan melakukan korsleting, membongkar, atau memanaskan baterai secara berlebihan.
Ada bahaya ledakan jika Anda mengganti baterai yang digunakan dalam remote dengan jenis baterai yang salah. Ganti hanya dengan jenis yang sama atau setara.
UNTUK MENCEGAH PENYEBARAN API, JAUHKAN LILIN DAN BARANG-BARANG LAIN DENGAN API TERBUKA DARI PRODUK INI SETIAP SAAT.

Merawat TV

Untuk membersihkan peralatan ini, cabut kabel daya dari dinding stopkontak dan bersihkan produk dengan kain lembut dan kering. Jangan gunakan bahan kimia apa pun seperti lilin, benzena, alkohol, tiner, insektisida, pengharum ruangan, pelumas, atau deterjen. Bahan kimia ini dapat merusak tampilan TV atau menghapus cetakan pada produk.
Bagian luar dan layar TV dapat tergores saat membersihkan. Pastikan untuk menyeka bagian luar dan layar dengan hati-hati menggunakan kain lembut untuk mencegah goresan.
Jangan menyemprotkan air atau cairan apa pun langsung ke TV. Cairan apa pun yang masuk ke produk dapat menyebabkan kegagalan, kebakaran, atau sengatan listrik.
