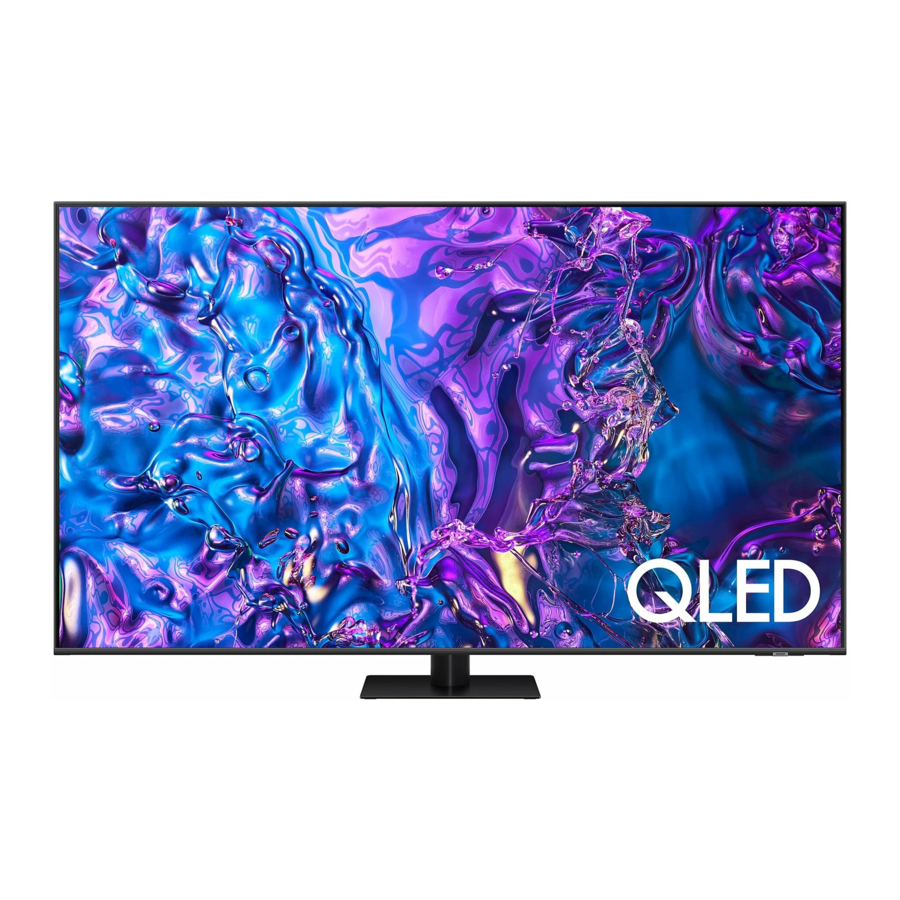

Panduan Samsung Q70B, QA65Q70BAKXXA

Isi

1 Sebelum Membaca Panduan Pengguna Ini
2 Apa Saja yang Ada di Dalam Kotak?
3 Pengaturan Awal
- 3.1 Menggunakan Pengontrol TV
  - 3.1.1 Cara menghidupkan dan mematikan Mikrofon
4 Pemecahan Masalah
- 4.1 Sensor Eco dan kecerahan layar
5 Spesifikasi
- 5.1 Mengurangi konsumsi daya
6 Petunjuk Keselamatan Penting
7 Referensi
8 Unduh manual
9 Dalam Bahasa Lain

Sebelum Membaca Panduan Pengguna Ini

TV ini dilengkapi dengan Panduan Pengguna dan e-Manual tersemat ( Menu > Pengaturan > Dukungan > Buka e-Manual).

Apa Saja yang Ada di Dalam Kotak?

Pastikan item berikut disertakan dengan TV Anda. Jika ada item yang hilang, hubungi dealer Anda.

Samsung Smart Remote
Panduan Pengguna
Kartu Garansi / Panduan Regulasi (Tidak tersedia di beberapa lokasi)
Kabel Daya TV

Warna dan bentuk item dapat bervariasi tergantung pada model.
Kabel yang tidak disertakan dapat dibeli secara terpisah.
Periksa aksesori apa pun yang tersembunyi di belakang atau di dalam bahan kemasan saat membuka kotak.

Layar dapat rusak akibat tekanan langsung saat ditangani dengan tidak benar. Kami sarankan untuk mengangkat TV di bagian tepinya, seperti yang ditunjukkan. Untuk informasi lebih lanjut tentang penanganan, lihat Panduan Pengaturan Cepat yang disertakan bersama produk ini.

Pengaturan Awal

Saat Anda menyalakan TV untuk pertama kalinya, TV akan segera memulai Pengaturan Awal. Ikuti petunjuk yang ditampilkan di layar dan konfigurasikan pengaturan dasar TV agar sesuai dengan lingkungan tampilan Anda.

Menggunakan Pengontrol TV

Anda dapat menyalakan TV dengan tombol Pengontrol TV di bagian bawah TV, lalu gunakan Menu kontrol. Menu kontrol muncul saat tombol Pengontrol TV ditekan saat TV dalam Keadaan Menyala.

Layar mungkin redup jika lapisan pelindung pada logo SAMSUNG atau bagian bawah TV tidak dilepas. Harap lepaskan lapisan pelindung.
1. Menu kontrol
2. Tombol Pengontrol TV / Sensor kendali jarak jauh / Sakelar mikrofon

Cara menghidupkan dan mematikan Mikrofon

Anda dapat menghidupkan atau mematikan mikrofon dengan menggunakan sakelar di bagian bawah TV. Jika mikrofon dimatikan, semua fitur suara dan audio yang menggunakan mikrofon tidak tersedia.

Fungsi ini hanya didukung di Seri Q7*B/Q8*B/QN8*B/QN9*B.
Posisi dan bentuk sakelar mikrofon dapat berbeda tergantung pada model.
Selama analisis menggunakan data dari mikrofon, data tidak disimpan.

Pemecahan Masalah

Untuk informasi lebih lanjut, lihat "Pemecahan Masalah" atau "FAQ" di e-Manual.
Menu > Pengaturan > Dukungan > Buka e-Manual >Pemecahan Masalah atau FAQ

Jika tidak ada tips pemecahan masalah yang berlaku, kunjungi "www.samsung.com" dan klik Dukungan atau hubungi pusat layanan Samsung.

Panel TFT LED ini terdiri dari sub piksel yang memerlukan teknologi canggih untuk diproduksi. Namun, mungkin ada beberapa piksel terang atau gelap pada layar. Piksel ini tidak akan berdampak pada kinerja produk.
Untuk menjaga TV Anda dalam kondisi optimal, tingkatkan ke perangkat lunak terbaru. Gunakan fungsi Perbarui Sekarang atau Pembaruan otomatis pada menu TV ( Menu > Pengaturan > Dukungan > Pembaruan Perangkat Lunak > Perbarui Sekarang atau Pembaruan otomatis).

TV tidak mau menyala.

Pastikan kabel daya terpasang dengan benar ke TV dan stopkontak dinding.
Pastikan stopkontak dinding berfungsi dan sensor kendali jarak jauh di bagian bawah TV menyala dan bersinar merah solid.
Coba tekan tombol Pengontrol TV di bagian bawah TV untuk memastikan bahwa masalahnya bukan pada kendali jarak jauh. Jika TV menyala, lihat "Kendali jarak jauh tidak berfungsi".

Kendali jarak jauh tidak berfungsi.

Periksa apakah sensor kendali jarak jauh di bagian bawah TV berkedip saat Anda menekan tombol pada kendali jarak jauh.
- Saat baterai kendali jarak jauh habis, isi daya baterai menggunakan port pengisian daya USB (tipe C), atau balikkan kendali jarak jauh untuk memaparkan sel surya ke cahaya.
Coba arahkan kendali jarak jauh langsung ke TV dari jarak 1,5-1,8 m.
Jika TV Anda dilengkapi dengan Samsung Smart Remote (Kendali Jarak Jauh Bluetooth), pastikan untuk memasangkan kendali jarak jauh ke TV. Untuk memasangkan Samsung Smart Remote, tekan tombol dan bersama-sama selama 3 detik.

Sensor Eco dan kecerahan layar

Sensor Eco menyesuaikan kecerahan TV secara otomatis. Fitur ini mengukur cahaya di ruangan Anda dan mengoptimalkan kecerahan TV secara otomatis untuk mengurangi konsumsi daya. Jika Anda ingin mematikan fitur ini, buka Menu > Pengaturan > Semua Pengaturan > Umum & Privasi > Daya dan Penghematan Energi > Optimasi Kecerahan.

Sensor eco terletak di bagian bawah TV. Jangan menghalangi sensor dengan benda apa pun. Ini dapat mengurangi kecerahan gambar.

Spesifikasi

Resolusi Layar
3840 x 2160

Suara (Output)
Seri BU8/Q6*B/Q7*B: 20 W
Seri Q8*B (50"): 40 W
Seri Q8*B (55"-85")/Seri QN8*B: 60 W
Seri QN9*B (43"): 20 W, Seri QN9*B (50"): 40 W
Seri QN9*B (55"-85"): 60 W

Suhu Pengoperasian
50°F hingga 104°F (10°C hingga 40°C)

Kelembapan Pengoperasian
10% hingga 80%, non-kondensasi

Suhu Penyimpanan
-4°F hingga 113°F (-20°C hingga 45°C)

Kelembapan Penyimpanan
5% hingga 95%, non-kondensasi

Catatan

Perangkat ini adalah peralatan digital Kelas B.
Untuk informasi tentang catu daya, dan informasi lebih lanjut tentang konsumsi daya, lihat informasi pada label yang terpasang pada produk.
- Pada sebagian besar model, label terpasang di bagian belakang TV. (Pada beberapa model, label berada di dalam terminal penutup.)
Untuk menyambungkan kabel LAN, gunakan kabel CAT 7 (tipe *STP) untuk sambungan. (100/10 Mbps)
* Pasangan Kabel Berpilin Terlindung
Gambar dan spesifikasi Panduan Pengaturan Cepat mungkin berbeda dari produk sebenarnya.

Mengurangi konsumsi daya

Saat Anda mematikan TV, TV akan memasuki mode Siaga. Dalam mode Siaga, TV terus menarik sejumlah kecil daya. Untuk mengurangi konsumsi daya, cabut kabel daya saat Anda tidak berniat menggunakan TV dalam waktu lama.

Petunjuk Keselamatan Penting

Harap baca Petunjuk Keselamatan sebelum menggunakan TV Anda. Lihat tabel di bawah untuk penjelasan simbol yang mungkin ada pada produk Samsung Anda.

RISIKO SENGATAN LISTRIK. JANGAN DIBUKA.
UNTUK MENGURANGI RISIKO SENGATAN LISTRIK, JANGAN LEPASKAN PENUTUP (ATAU BELAKANG). TIDAK ADA KOMPONEN YANG DAPAT DIPERBAIKI PENGGUNA DI DALAM. SERAHKAN SEMUA SERVIS KE PERSONEL YANG BERKUALIFIKASI.

	Simbol ini menunjukkan bahwa ada tegangan tinggi di dalam. Berbahaya melakukan kontak apa pun dengan bagian internal produk ini.
	Simbol ini menunjukkan bahwa produk ini menyertakan literatur penting mengenai pengoperasian dan pemeliharaan.
	Produk Kelas II: Simbol ini menunjukkan bahwa sambungan pengaman ke ground listrik (ground) tidak diperlukan. Jika simbol ini tidak ada pada produk dengan kabel listrik, produk HARUS memiliki sambungan yang andal ke ground pelindung (ground).
	Tegangan AC: Tegangan terukur yang ditandai dengan simbol ini adalah tegangan AC.
	Tegangan DC: Tegangan terukur yang ditandai dengan simbol ini adalah tegangan DC.
	Perhatian. Konsultasikan petunjuk penggunaan: Simbol ini menginstruksikan pengguna untuk berkonsultasi dengan manual pengguna untuk informasi terkait keselamatan lebih lanjut.

Daya

Jangan membebani stopkontak dinding, kabel ekstensi, atau adaptor melebihi tegangan dan kapasitasnya. Hal ini dapat menyebabkan kebakaran atau sengatan listrik.
Lihat bagian spesifikasi daya pada manual dan/atau label catu daya pada produk untuk informasi tegangan dan arus.
Kabel catu daya harus ditempatkan sedemikian rupa sehingga tidak mungkin terinjak atau terjepit oleh barang-barang yang diletakkan di atas atau menempel padanya. Berikan perhatian khusus pada kabel di ujung steker, di stopkontak dinding, dan di titik tempat kabel keluar dari peralatan.
Jangan pernah memasukkan benda logam apa pun ke bagian terbuka peralatan ini. Hal ini dapat menyebabkan sengatan listrik.
Untuk menghindari sengatan listrik, jangan pernah menyentuh bagian dalam peralatan ini. Hanya teknisi yang berkualifikasi yang boleh membuka peralatan ini.
Pastikan untuk mencolokkan kabel daya hingga terpasang dengan kuat. Saat mencabut kabel daya dari stopkontak dinding, selalu tarik steker kabel daya. Jangan pernah mencabutnya dengan menarik kabel daya. Jangan menyentuh kabel daya dengan tangan basah.
Jika peralatan ini tidak beroperasi secara normal - khususnya, jika ada suara atau bau aneh yang keluar dari peralatan ini - segera cabut dan hubungi dealer resmi atau pusat servis Samsung.
Untuk melindungi peralatan ini dari badai petir, atau untuk membiarkannya tanpa pengawasan dan tidak digunakan untuk waktu yang lama, pastikan untuk mencabutnya dari stopkontak dinding dan memutuskan sambungan antena atau sistem kabel.
- Debu yang terkumpul dapat menyebabkan sengatan listrik, kebocoran listrik, atau kebakaran dengan menyebabkan kabel daya menghasilkan percikan api dan panas atau dengan menyebabkan isolasi memburuk.
Gunakan hanya steker dan stopkontak dinding yang diarde dengan benar.
- Ground yang tidak tepat dapat menyebabkan sengatan listrik atau kerusakan peralatan. (Hanya Peralatan Kelas l.)
Untuk mematikan peralatan ini sepenuhnya, cabut dari stopkontak dinding. Untuk memastikan Anda dapat mencabut peralatan ini dengan cepat jika diperlukan, pastikan stopkontak dinding dan steker daya mudah diakses.

Pemasangan

Jangan letakkan peralatan ini di dekat atau di atas radiator atau register panas, atau di tempat yang terkena sinar matahari langsung.
Jangan letakkan wadah (vas, dll.) berisi air di atas peralatan ini, karena dapat menyebabkan kebakaran atau sengatan listrik.
Jangan biarkan peralatan ini terkena hujan atau lembap.
Pastikan untuk menghubungi pusat servis Samsung resmi untuk mendapatkan informasi jika Anda bermaksud memasang TV Anda di lokasi dengan debu tebal, suhu tinggi atau rendah, kelembapan tinggi, zat kimia, atau tempat TV akan beroperasi 24 jam sehari seperti di bandara, stasiun kereta api, dll. Kegagalan untuk melakukannya dapat menyebabkan kerusakan serius pada TV Anda.
Jangan biarkan peralatan ini terkena tetesan atau percikan.

Memasang TV di dinding

Jika Anda memasang TV ini di dinding, ikuti petunjuk persis seperti yang ditetapkan oleh pabrikan. Jika tidak dipasang dengan benar, TV dapat tergelincir atau jatuh dan menyebabkan cedera serius pada anak-anak atau orang dewasa dan kerusakan serius pada TV.

Untuk memesan kit pemasangan di dinding Samsung, hubungi pusat servis Samsung.
Samsung Electronics tidak bertanggung jawab atas kerusakan apa pun pada produk atau cedera pada diri Anda atau orang lain jika Anda memilih untuk memasang dudukan dinding sendiri.
Samsung tidak bertanggung jawab atas kerusakan produk atau cedera pribadi saat dudukan dinding non-VESA atau tidak ditentukan digunakan atau saat konsumen gagal mengikuti petunjuk pemasangan produk.
Anda dapat memasang dudukan dinding di dinding padat yang tegak lurus dengan lantai. Sebelum memasang dudukan dinding ke permukaan selain papan plester, hubungi dealer terdekat Anda untuk informasi tambahan. Jika Anda memasang TV di langit-langit atau dinding miring, TV dapat jatuh dan mengakibatkan cedera pribadi yang parah.
Saat memasang kit pemasangan di dinding, kami menyarankan Anda mengencangkan keempat sekrup VESA.
Jika Anda ingin memasang kit pemasangan di dinding yang menempel di dinding hanya menggunakan dua sekrup atas, pastikan untuk menggunakan kit pemasangan di dinding Samsung yang mendukung jenis pemasangan ini. (Anda mungkin tidak dapat membeli jenis kit pemasangan di dinding ini, tergantung pada wilayah geografis.)
Jangan memasang TV dengan kemiringan lebih dari 15 derajat.
Dimensi standar untuk kit pemasangan di dinding ditunjukkan dalam tabel pada Panduan Pengaturan Cepat.

Jangan pasang kit pemasangan di dinding saat TV Anda menyala. Hal ini dapat mengakibatkan cedera pribadi akibat sengatan listrik.

Jangan gunakan sekrup yang lebih panjang dari dimensi standar atau tidak sesuai dengan spesifikasi sekrup standar VESA. Sekrup yang terlalu panjang dapat menyebabkan kerusakan pada bagian dalam perangkat TV.
Untuk dudukan dinding yang tidak sesuai dengan spesifikasi sekrup standar VESA, panjang sekrup dapat berbeda tergantung pada spesifikasi dudukan dinding.
Jangan kencangkan sekrup terlalu kuat. Hal ini dapat merusak produk atau menyebabkan produk jatuh, yang menyebabkan cedera pribadi.
Samsung tidak bertanggung jawab atas kecelakaan semacam ini.
Selalu minta dua orang memasang TV ke dinding.
- Untuk model 82 inci atau lebih besar, minta empat orang memasang TV ke dinding.

Menyediakan ventilasi yang tepat untuk TV Anda

Saat Anda memasang TV, pertahankan jarak minimal 10 cm antara TV dan benda lain (dinding, sisi kabinet, dll.) untuk memastikan ventilasi yang tepat. Kegagalan untuk mempertahankan ventilasi yang tepat dapat mengakibatkan kebakaran atau masalah pada produk yang disebabkan oleh peningkatan suhu internalnya.

Saat Anda memasang TV dengan dudukan atau dudukan dinding, kami sangat menyarankan Anda hanya menggunakan suku cadang yang disediakan oleh Samsung Electronics. Menggunakan suku cadang yang disediakan oleh produsen lain dapat menyebabkan kesulitan pada produk atau mengakibatkan cedera yang disebabkan oleh produk yang jatuh.

Tindakan Pencegahan Keamanan

Menarik, mendorong, atau memanjat TV dapat menyebabkan TV jatuh. Khususnya, pastikan anak-anak Anda tidak bergantung atau membuat TV tidak stabil. Tindakan ini dapat menyebabkan TV terbalik, menyebabkan cedera serius atau kematian. Ikuti semua tindakan pencegahan keselamatan yang disediakan dalam Flyer Keselamatan yang disertakan dengan TV Anda. Untuk stabilitas dan keamanan tambahan, Anda dapat membeli dan memasang perangkat anti-jatuh, dengan mengacu pada "Mencegah TV agar tidak jatuh".

Jangan pernah meletakkan pesawat televisi di lokasi yang tidak stabil. Pesawat televisi dapat jatuh, menyebabkan cedera serius atau kematian. Banyak cedera, khususnya pada anak-anak, dapat dihindari dengan mengambil tindakan pencegahan sederhana seperti:

Selalu gunakan kabinet atau dudukan atau metode pemasangan yang direkomendasikan oleh Samsung.
Selalu gunakan furnitur yang dapat menopang pesawat televisi dengan aman.
Selalu pastikan pesawat televisi tidak menggantung di tepi furnitur pendukung.
Selalu beri tahu anak-anak tentang bahaya memanjat furnitur untuk mencapai pesawat televisi atau kontrolnya.
Selalu rute kabel dan kabel yang terhubung ke televisi Anda sehingga tidak dapat tersandung, ditarik, atau direbut.
Jangan pernah meletakkan pesawat televisi di lokasi yang tidak stabil.
Jangan pernah meletakkan pesawat televisi di atas furnitur tinggi (misalnya, lemari atau rak buku) tanpa menambatkan furnitur dan pesawat televisi ke penyangga yang sesuai.
Jangan pernah meletakkan pesawat televisi di atas kain atau bahan lain yang mungkin terletak di antara pesawat televisi dan furnitur pendukung.
Jangan pernah meletakkan barang-barang yang mungkin menggoda anak-anak untuk memanjat, seperti mainan dan remote kontrol, di atas televisi atau furnitur tempat televisi ditempatkan.

Jika pesawat televisi yang ada akan dipertahankan dan dipindahkan, pertimbangan yang sama seperti di atas harus diterapkan.

Saat Anda harus memindahkan atau mengangkat TV untuk penggantian atau pembersihan, pastikan untuk tidak mencabut dudukan.

Mencegah TV agar tidak jatuh

Warna dan bentuk produk dapat bervariasi tergantung pada model.

Menggunakan sekrup yang sesuai, kencangkan dengan kuat satu set braket ke dinding. Konfirmasikan bahwa sekrup terpasang dengan kuat ke dinding.
- Anda mungkin memerlukan bahan tambahan seperti jangkar dinding tergantung pada jenis dinding.
Menggunakan sekrup berukuran sesuai, kencangkan dengan kuat satu set braket ke TV.
- Untuk spesifikasi sekrup, lihat bagian sekrup standar di tabel pada Panduan Pengaturan Cepat.
Hubungkan braket yang dipasang ke TV dan braket yang dipasang ke dinding dengan tali yang tahan lama dan berat, lalu ikat tali dengan erat.
- Pasang TV di dekat dinding agar tidak jatuh ke belakang.
- Hubungkan tali sehingga braket yang dipasang ke dinding berada pada ketinggian yang sama atau lebih rendah dari braket yang dipasang ke TV.

Pengoperasian

Peralatan ini menggunakan baterai. Di komunitas Anda, mungkin ada peraturan lingkungan yang mengharuskan Anda membuang baterai ini dengan benar. Silakan hubungi otoritas setempat Anda untuk informasi pembuangan atau daur ulang.
Simpan aksesori (remote control atau lainnya) di lokasi yang aman jauh dari jangkauan anak-anak.
Jangan menjatuhkan atau memukul produk. Jika produk rusak, putuskan sambungan kabel daya dan hubungi pusat servis Samsung.
Jangan membuang remote kontrol atau baterai ke dalam api.
Jangan melakukan korsleting, membongkar, atau memanaskan baterai secara berlebihan.
Ada bahaya ledakan jika Anda mengganti baterai yang digunakan dalam remote dengan jenis baterai yang salah.
Ganti hanya dengan jenis yang sama atau setara.
UNTUK MENCEGAH PENYEBARAN API, JAUHKAN LILIN DAN BENDA LAIN DENGAN API TERBUKA DARI PRODUK INI SETIAP SAAT.

Merawat TV

Untuk membersihkan peralatan ini, cabut kabel daya dari stopkontak dinding dan seka produk dengan kain lembut dan kering. Jangan gunakan bahan kimia apa pun seperti lilin, benzena, alkohol, pengencer, insektisida, penyegar udara, pelumas, atau deterjen. Bahan kimia ini dapat merusak tampilan TV atau menghapus cetakan pada produk.
Bagian luar dan layar TV dapat tergores selama pembersihan. Pastikan untuk menyeka bagian luar dan layar dengan hati-hati menggunakan kain lembut untuk mencegah goresan.
Jangan menyemprotkan air atau cairan apa pun langsung ke TV. Cairan apa pun yang masuk ke dalam produk dapat menyebabkan kegagalan, kebakaran, atau sengatan listrik.
