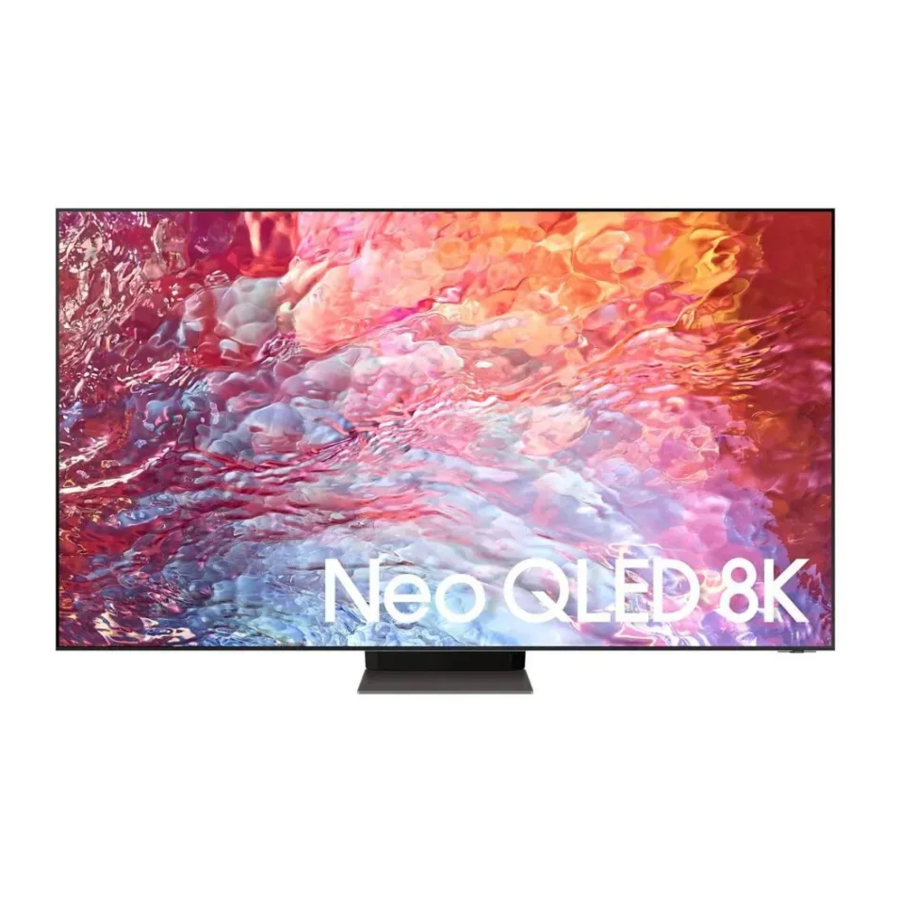

Samsung QN95B / QN700B / QN800B / QN900B Series Manual

Apa yang Ada di Dalam Kotak?

Pastikan item berikut disertakan bersama TV Anda. Jika ada item yang hilang, hubungi dealer Anda.

Samsung Smart Remote
Panduan Pengguna
Kartu Garansi / Panduan Peraturan (Tidak tersedia di beberapa lokasi)
One Connect Box
Kabel Daya One Connect Box
Kabel One Connect x 2
Dudukan kabel One Connect (untuk pemasangan di dinding)
Warna dan bentuk item dapat bervariasi tergantung modelnya.
Kabel yang tidak disertakan dapat dibeli secara terpisah.
Periksa apakah ada aksesori yang tersembunyi di belakang atau di dalam bahan kemasan saat membuka kotak.

Layar dapat rusak akibat tekanan langsung saat ditangani dengan tidak benar. Kami sarankan untuk mengangkat TV di bagian tepinya, seperti yang ditunjukkan. Untuk informasi selengkapnya tentang penanganan, lihat Panduan Pengaturan Cepat yang disertakan bersama produk ini.

Menggunakan dudukan kabel One Connect
Anda dapat menggunakan dudukan kabel One Connect untuk merapikan kabel saat memasang dudukan dinding.

Menghubungkan TV ke One Connect Box

Untuk informasi selengkapnya tentang cara menghubungkan melalui One Connect Box, lihat Panduan Pengaturan Cepat.

Jangan gunakan One Connect Box dalam posisi terbalik atau tegak.
Berhati-hatilah agar kabel tidak terkena tindakan apa pun di bawah ini. Kabel One Connect berisi sirkuit daya.

Pengaturan Awal

Saat Anda menghidupkan TV untuk pertama kalinya, TV akan segera memulai Pengaturan Awal. Ikuti petunjuk yang ditampilkan di layar dan konfigurasikan pengaturan dasar TV agar sesuai dengan lingkungan menonton Anda.

Menggunakan Kontroler TV
Anda dapat menghidupkan TV dengan tombol TV Controller (Kontroler TV) di bagian bawah TV, lalu gunakan Control menu (menu Kontrol). Control menu (menu Kontrol) akan muncul saat tombol TV Controller (Kontroler TV) ditekan saat TV dalam Keadaan Hidup.

Layar mungkin meredup jika film pelindung pada logo SAMSUNG atau bagian bawah TV tidak dilepas. Harap lepaskan film pelindung.

Control menu (menu Kontrol)
Tombol TV Controller (Kontroler TV) / Remote control sensor (Sensor kendali jarak jauh) / Microphone switch (Sakelar mikrofon)

Cara menghidupkan dan mematikan Mikrofon

Anda dapat menghidupkan atau mematikan mikrofon dengan menggunakan sakelar di bagian bawah TV. Jika mikrofon dimatikan, Semua fitur suara dan audio yang menggunakan mikrofon tidak tersedia.

Posisi dan bentuk sakelar mikrofon dapat berbeda tergantung modelnya.
Selama analisis menggunakan data dari mikrofon, data tidak disimpan.

Pemecahan Masalah

Jika tidak ada kiat pemecahan masalah yang berlaku, silakan kunjungi "www. samsung.com" dan klik Dukungan atau hubungi pusat layanan Samsung.

Panel TFT LED ini terdiri dari subpiksel yang membutuhkan teknologi canggih untuk diproduksi. Namun, mungkin ada beberapa piksel terang atau gelap di layar. Piksel-piksel ini tidak akan berdampak pada kinerja produk.
Untuk menjaga TV Anda dalam kondisi optimal, tingkatkan ke perangkat lunak terbaru. Gunakan fungsi Update Now (Perbarui Sekarang) atau Auto update (Pembaruan otomatis) pada menu TV ( Menu > Settings (Pengaturan) > Support (Dukungan) > Software Update (Pembaruan Perangkat Lunak) > Update Now (Perbarui Sekarang) atau Auto update (Pembaruan otomatis)).

TV tidak mau menyala

Pastikan Kabel Daya One Connect Box terpasang dengan benar ke One Connect Box dan stopkontak dinding.
Pastikan stopkontak dinding berfungsi dan sensor kendali jarak jauh di bagian bawah TV menyala dan bersinar merah solid.
Coba tekan tombol TV Controller (Kontroler TV) di bagian bawah TV untuk memastikan bahwa masalahnya bukan pada kendali jarak jauh. Jika TV menyala, lihat "Kendali jarak jauh tidak berfungsi".

Kendali jarak jauh tidak berfungsi

Periksa apakah sensor kendali jarak jauh di bagian bawah TV berkedip saat Anda menekan tombol pada kendali jarak jauh.
- Saat baterai kendali jarak jauh habis, isi daya baterai menggunakan port pengisian daya USB (tipe C), atau balik kendali jarak jauh untuk memaparkan sel surya ke cahaya.
Coba arahkan kendali jarak jauh langsung ke TV dari jarak 1,5-1,8 m.
Jika TV Anda dilengkapi dengan Samsung Smart Remote (Kendali Jarak Jauh Bluetooth), pastikan untuk memasangkan kendali jarak jauh ke TV. Untuk memasangkan Samsung Smart Remote, tekan tombol dan secara bersamaan selama 3 detik.

Sensor Eco dan kecerahan layar
Sensor Eco menyesuaikan kecerahan TV secara otomatis. Fitur ini mengukur cahaya di ruangan Anda dan mengoptimalkan kecerahan TV secara otomatis untuk mengurangi konsumsi daya. Jika Anda ingin mematikan fitur ini, buka Menu > Settings (Pengaturan) > All Settings (Semua Pengaturan) > General & Privacy (Umum & Privasi) > Power and Energy Saving (Hemat Daya dan Energi) > Brightness Optimisation (Optimasi Kecerahan).

Sensor eco terletak di bagian bawah TV. Jangan menghalangi sensor dengan benda apa pun. Hal ini dapat menurunkan kecerahan gambar.

Spesifikasi dan Informasi Lainnya

Spesifikasi
Resolusi Layar
Seri QN95B: 3840 x 2160
Seri QN700B/QN800B/QN900B: 7680 x 4320
Suara (Output)
Seri QN95B: 70 W
Seri QN700B: 60 W
Seri QN800B: 70 W
Seri QN900B: 90 W
Suhu Pengoperasian
50°F hingga 104°F (10°C hingga 40°C)
Kelembapan Pengoperasian
10% hingga 80%, tanpa kondensasi
Suhu Penyimpanan
-4°F hingga 113°F (-20°C hingga 45°C)
Kelembapan Penyimpanan
5% hingga 95%, tanpa kondensasi

Catatan

Perangkat ini adalah peralatan digital Kelas B.
Untuk informasi tentang catu daya, dan informasi lebih lanjut tentang konsumsi daya, lihat informasi pada label yang ditempelkan pada produk.
- Pada sebagian besar model, label ditempelkan di bagian belakang TV. (Pada beberapa model, label berada di dalam terminal penutup.)
- Pada model One Connect Box, label ditempelkan di bagian bawah One Connect Box.
Untuk menghubungkan kabel LAN, gunakan kabel CAT 7 (*tipe STP) untuk koneksi. (100/10 Mbps)
* Pasangan Terpilin Terlindung
Gambar dan spesifikasi Panduan Pengaturan Cepat mungkin berbeda dari produk sebenarnya.

Mengurangi konsumsi daya
Saat Anda mematikan TV, TV akan masuk ke mode Siaga. Dalam mode Siaga, TV terus menarik sejumlah kecil daya. Untuk mengurangi konsumsi daya, cabut kabel daya saat Anda tidak berniat menggunakan TV dalam waktu lama.

Petunjuk Keselamatan Penting

Harap baca Petunjuk Keselamatan sebelum menggunakan TV Anda. Lihat tabel di bawah ini untuk penjelasan simbol yang mungkin ada pada produk Samsung Anda.


RISK OF ELECTRIC SHOCK. DO NOT OPEN.
UNTUK MENGURANGI RISIKO SENGATAN LISTRIK, JANGAN LEPASKAN PENUTUP (ATAU BELAKANG). TIDAK ADA KOMPONEN YANG DAPAT DIPERBAIKI PENGGUNA DI DALAM. SERAHKAN SEMUA PERBAIKAN KEPADA PERSONEL YANG BERKUALIFIKASI.
	Simbol ini menunjukkan bahwa ada tegangan tinggi di dalamnya. Berbahaya melakukan kontak apa pun dengan bagian internal produk ini.
	Simbol ini menunjukkan bahwa produk ini menyertakan literatur penting mengenai pengoperasian dan pemeliharaan.
	Produk Kelas II: Simbol ini menunjukkan bahwa sambungan pengaman ke bumi listrik (ground) tidak diperlukan. Jika simbol ini tidak ada pada produk dengan kabel daya, produk HARUS memiliki sambungan yang andal ke bumi pelindung (ground).
	Tegangan AC: Tegangan terukur yang ditandai dengan simbol ini adalah tegangan AC.
	Tegangan DC: Tegangan terukur yang ditandai dengan simbol ini adalah tegangan DC.
	Lihat petunjuk penggunaan: Simbol ini menginstruksikan pengguna untuk melihat panduan pengguna untuk informasi terkait keselamatan lebih lanjut.

Daya

Jangan membebani stop kontak, kabel ekstensi, atau adaptor melebihi voltase dan kapasitasnya. Hal ini dapat menyebabkan kebakaran atau sengatan listrik.
Lihat bagian spesifikasi daya pada manual dan/atau label catu daya pada produk untuk informasi voltase dan arus.
Kabel catu daya harus ditempatkan sedemikian rupa sehingga tidak mungkin terinjak atau terjepit oleh benda yang diletakkan di atas atau menempel padanya. Berikan perhatian khusus pada kabel di ujung steker, di stop kontak, dan di titik tempat kabel keluar dari peralatan.
Jangan pernah memasukkan benda logam apa pun ke bagian terbuka alat ini. Hal ini dapat menyebabkan sengatan listrik.
Untuk menghindari sengatan listrik, jangan pernah menyentuh bagian dalam alat ini. Hanya teknisi yang memenuhi syarat yang boleh membuka alat ini.
Pastikan untuk mencolokkan kabel daya hingga terpasang dengan kuat. Saat mencabut kabel daya dari stop kontak, selalu tarik steker kabel daya. Jangan pernah mencabutnya dengan menarik kabel daya. Jangan menyentuh kabel daya dengan tangan basah.
Jika alat ini tidak beroperasi secara normal - khususnya, jika ada suara atau bau aneh yang keluar darinya - segera cabut dan hubungi dealer resmi atau pusat layanan Samsung.
Untuk melindungi alat ini dari badai petir, atau meninggalkannya tanpa pengawasan dan tidak digunakan untuk waktu yang lama, pastikan untuk mencabutnya dari stop kontak dan memutuskan sambungan antena atau sistem kabel.
- Debu yang terkumpul dapat menyebabkan sengatan listrik, kebocoran listrik, atau kebakaran dengan menyebabkan kabel daya menghasilkan percikan api dan panas atau menyebabkan isolasi memburuk.
Gunakan hanya steker dan stop kontak yang diarde dengan benar.
- Ground yang tidak tepat dapat menyebabkan sengatan listrik atau kerusakan peralatan. (Hanya Peralatan Kelas l.)
Untuk mematikan alat ini sepenuhnya, cabut dari stop kontak. Untuk memastikan Anda dapat mencabut alat ini dengan cepat jika perlu, pastikan stop kontak dan steker daya mudah diakses.

Pemasangan

Jangan letakkan alat ini di dekat atau di atas radiator atau register panas, atau di tempat yang terkena sinar matahari langsung.
Jangan letakkan wadah (vas, dll.) berisi air di atas alat ini, karena dapat menyebabkan kebakaran atau sengatan listrik.
Jangan biarkan alat ini terkena hujan atau kelembapan.
Pastikan untuk menghubungi pusat layanan Samsung resmi untuk informasi jika Anda berniat memasang TV Anda di lokasi dengan debu tebal, suhu tinggi atau rendah, kelembapan tinggi, zat kimia, atau di tempat yang akan beroperasi 24 jam sehari seperti di bandara, stasiun kereta api, dll. Kegagalan untuk melakukannya dapat menyebabkan kerusakan serius pada TV Anda.
Jangan biarkan alat ini terkena tetesan atau percikan.

Memasang TV di dinding
Jika Anda memasang TV ini di dinding, ikuti petunjuk persis seperti yang ditetapkan oleh pabrikan. Jika tidak dipasang dengan benar, TV dapat meluncur atau jatuh dan menyebabkan cedera serius pada anak-anak atau orang dewasa dan kerusakan serius pada TV.

Untuk memesan kit dudukan dinding Samsung, hubungi pusat layanan Samsung.
Samsung Electronics tidak bertanggung jawab atas kerusakan apa pun pada produk atau cedera pada diri Anda atau orang lain jika Anda memilih untuk memasang dudukan dinding sendiri.
Samsung tidak bertanggung jawab atas kerusakan produk atau cedera pribadi jika dudukan dinding non-VESA atau tidak ditentukan digunakan atau ketika konsumen gagal mengikuti petunjuk pemasangan produk.
Anda dapat memasang dudukan dinding Anda pada dinding kokoh yang tegak lurus terhadap lantai. Sebelum memasang dudukan dinding ke permukaan selain papan plester, hubungi dealer terdekat Anda untuk informasi tambahan. Jika Anda memasang TV di langit-langit atau dinding miring, TV dapat jatuh dan mengakibatkan cedera pribadi yang parah.
Saat memasang kit dudukan dinding, kami menyarankan Anda mengencangkan keempat sekrup VESA.
Jika Anda ingin memasang kit dudukan dinding yang menempel di dinding hanya menggunakan dua sekrup atas, pastikan untuk menggunakan kit dudukan dinding Samsung yang mendukung jenis pemasangan ini. (Anda mungkin tidak dapat membeli jenis kit dudukan dinding ini, tergantung pada wilayah geografis.)
Saat Anda memasang dudukan dinding, pastikan untuk menjaga jarak lebih dari 40 mm antara TV dan dinding, yang bergantung pada model.
Jangan memasang TV dengan kemiringan lebih dari 15 derajat.
Dimensi standar untuk kit dudukan dinding ditunjukkan dalam tabel pada Panduan Pengaturan Cepat.

Jangan pasang kit dudukan dinding Anda saat TV Anda dihidupkan. Hal ini dapat mengakibatkan cedera pribadi akibat sengatan listrik.

Jangan gunakan sekrup yang lebih panjang dari dimensi standar atau tidak sesuai dengan spesifikasi sekrup standar VESA. Sekrup yang terlalu panjang dapat menyebabkan kerusakan pada bagian dalam perangkat TV.
Untuk dudukan dinding yang tidak sesuai dengan spesifikasi sekrup standar VESA, panjang sekrup dapat berbeda tergantung pada spesifikasi dudukan dinding.
Jangan kencangkan sekrup terlalu kuat. Hal ini dapat merusak produk atau menyebabkan produk jatuh, yang menyebabkan cedera pribadi. Samsung tidak bertanggung jawab atas jenis kecelakaan ini.
Selalu minta dua orang memasang TV ke dinding.
- Untuk model 82 inci atau lebih besar, minta empat orang memasang TV ke dinding.

Memberikan ventilasi yang tepat untuk TV Anda
Saat Anda memasang TV dan One Connect Box Anda, jaga jarak minimal 10 cm antara One Connect Box dengan benda lain (dinding, sisi kabinet, dll.) untuk memastikan ventilasi yang tepat. Kegagalan untuk menjaga ventilasi yang tepat dapat mengakibatkan kebakaran atau masalah pada produk yang disebabkan oleh peningkatan suhu internalnya.

Saat Anda memasang TV Anda dengan dudukan atau dudukan dinding, kami sangat menyarankan Anda untuk hanya menggunakan suku cadang yang disediakan oleh Samsung Electronics. Menggunakan suku cadang yang disediakan oleh produsen lain dapat menyebabkan kesulitan dengan produk atau mengakibatkan cedera yang disebabkan oleh produk yang jatuh.

Tindakan Pencegahan Keselamatan

Menarik, mendorong, atau memanjat TV dapat menyebabkan TV jatuh. Khususnya, pastikan anak-anak Anda tidak bergantung pada atau membuat TV tidak stabil. Tindakan ini dapat menyebabkan TV terbalik, menyebabkan cedera serius atau kematian. Ikuti semua tindakan pencegahan keselamatan yang disediakan dalam Flyer Keselamatan yang disertakan dengan TV Anda. Untuk stabilitas dan keamanan tambahan, Anda dapat membeli dan memasang perangkat anti-jatuh, lihat "Mencegah TV agar tidak jatuh".

Jangan pernah menempatkan perangkat televisi di lokasi yang tidak stabil. Perangkat televisi dapat jatuh, menyebabkan cedera pribadi yang serius atau kematian. Banyak cedera, terutama pada anak-anak, dapat dihindari dengan mengambil tindakan pencegahan sederhana seperti:

Selalu gunakan kabinet atau dudukan atau metode pemasangan yang direkomendasikan oleh Samsung.
Selalu gunakan furnitur yang dapat menopang perangkat televisi dengan aman.
Selalu pastikan perangkat televisi tidak menggantung di tepi furnitur pendukung.
Selalu edukasi anak-anak tentang bahaya memanjat furnitur untuk menjangkau perangkat televisi atau kontrolnya.
Selalu arahkan kabel dan kabel yang terhubung ke televisi Anda sehingga tidak dapat tersandung, tertarik, atau direbut.
Jangan pernah menempatkan perangkat televisi di lokasi yang tidak stabil.
Jangan pernah menempatkan perangkat televisi di atas furnitur tinggi (misalnya, lemari atau rak buku) tanpa menambatkan furnitur dan perangkat televisi ke penyangga yang sesuai.
Jangan pernah menempatkan perangkat televisi di atas kain atau bahan lain yang mungkin terletak di antara perangkat televisi dan furnitur pendukung.
Jangan pernah menempatkan benda-benda yang dapat menggoda anak-anak untuk memanjat, seperti mainan dan remote control, di atas televisi atau furnitur tempat televisi ditempatkan.
Jika perangkat televisi yang ada akan dipertahankan dan dipindahkan, pertimbangan yang sama seperti di atas harus diterapkan.

Mencegah TV agar tidak jatuh

Warna dan bentuk produk dapat bervariasi tergantung pada model.

Dengan menggunakan sekrup yang sesuai, kencangkan dengan kuat satu set braket ke dinding. Konfirmasikan bahwa sekrup terpasang dengan kuat ke dinding.
- Anda mungkin memerlukan bahan tambahan seperti jangkar dinding tergantung pada jenis dinding.
Dengan menggunakan sekrup berukuran sesuai, kencangkan dengan kuat satu set braket ke TV.
- Untuk spesifikasi sekrup, lihat bagian sekrup standar dalam tabel pada Panduan Pengaturan Cepat.
Hubungkan braket yang terpasang ke TV dan braket yang terpasang ke dinding dengan tali yang tahan lama dan kuat, lalu ikat tali dengan erat.
- Pasang TV di dekat dinding agar tidak jatuh ke belakang.
- Hubungkan tali sehingga braket yang terpasang ke dinding berada pada ketinggian yang sama dengan atau lebih rendah dari braket yang terpasang ke TV.

Pengoperasian

Alat ini menggunakan baterai. Di komunitas Anda, mungkin ada peraturan lingkungan yang mengharuskan Anda untuk membuang baterai ini dengan benar. Silakan hubungi otoritas setempat Anda untuk informasi pembuangan atau daur ulang.
Simpan aksesori (remote control atau lainnya) di lokasi yang aman dari jangkauan anak-anak.
Jangan menjatuhkan atau memukul produk. Jika produk rusak, putuskan sambungan kabel daya dan hubungi pusat layanan Samsung.
Jangan membuang remote control atau baterai ke dalam api.
Jangan melakukan korsleting, membongkar, atau memanaskan baterai secara berlebihan.
Ada bahaya ledakan jika Anda mengganti baterai yang digunakan dalam remote dengan jenis baterai yang salah.
Ganti hanya dengan jenis yang sama atau setara.
UNTUK MENCEGAH PENYEBARAN API, JAUHKAN LILIN DAN BENDA LAIN DENGAN API TERBUKA DARI PRODUK INI SETIAP SAAT.

Merawat TV

Untuk membersihkan alat ini, cabut kabel daya dari stop kontak dan bersihkan produk dengan kain lembut dan kering. Jangan gunakan bahan kimia apa pun seperti lilin, bensin, alkohol, pengencer, insektisida, penyegar udara, pelumas, atau deterjen. Bahan kimia ini dapat merusak tampilan TV atau menghapus cetakan pada produk.
Bagian luar dan layar TV dapat tergores selama pembersihan. Pastikan untuk membersihkan bagian luar dan layar dengan hati-hati menggunakan kain lembut untuk mencegah goresan.
Jangan menyemprotkan air atau cairan apa pun langsung ke TV. Cairan apa pun yang masuk ke dalam produk dapat menyebabkan kegagalan, kebakaran, atau sengatan listrik.
