Motorola VM65X Connect, VM65X-2/3/4 Connect - Snelstartgids

Inhoud van de doos

1. Babyunit (camera)

2. Magnetische bevestiging

3. Ouderunit

4. Stroomadapters

5. Snelstartgids

6. Bovenklem

7. Onderklem

8. Zwanenhals

9. 4-palen met standaardvoet


Verstikkingsgevaar. Kinderen zijn VERSTRIKT geraakt in snoeren. Houd dit snoer buiten bereik van kinderen (meer dan 1 meter afstand). Verwijder de labels niet van de AC-adapters. Gebruik alleen de meegeleverde AC-adapters.

Uw digitale videobabyfoon instellen

De stroomvoorziening aansluiten voor de babyunit

• Steek de DC-stekker van de stroomadapter in de DC-aansluiting aan de achterkant van de babyunit.
• Sluit het andere uiteinde van de stroomadapter aan op een geschikt stopcontact.
• De babyunit wordt ingeschakeld en het stroomindicatielampje brandt blauw.
• Opmerking: Gebruik alleen de meegeleverde stroomadapter (DC5V/1000mA).

Magnetische bevestiging aan de muur bevestigen

• Markeer de positie van de schroefgaten op de muur.
• Installeer muurankers (niet meegeleverd) die geschikt zijn voor het type muur en bevestigingsschroeven indien nodig.
• Maak de bevestigingsschroeven (niet meegeleverd) aan de muur vast.
• Plaats de kabel achter de basis zoals afgebeeld voordat u de basis aan de muur bevestigt.

De stroomvoorziening van de ouderunit aansluiten

• Sluit de kleine stekker van de stroomadapter aan op de ouderunit en het andere uiteinde op het stopcontact. Gebruik alleen de meegeleverde adapter (5VDC/1000mA).
• Een oplaadbare batterij (Lithium-ion batterij 2000mAh) zorgt ervoor dat de ouderunit kan worden gebruikt wanneer deze niet is aangesloten op een stopcontact. De batterij biedt tot 5 uur gebruik van de ouderunit. We raden aan om de batterij minstens 16 uur op te laden voor het eerste gebruik en wanneer de ouderunit aangeeft dat de batterij bijna leeg is.
• Houd de AAN/UIT-knop (ON/OFF button) 0 aan de bovenkant van de ouderunit ingedrukt om deze IN te schakelen (ON).

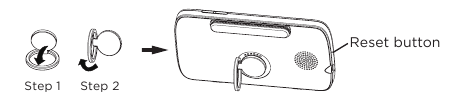

Bureaustandaard van de ouderunit

• Verplaats de standaardring aan de achterkant van de ouderunit naar beneden.
• Aanbevolen wordt om deze 90 graden te draaien om de bureaustandaard op te zetten.

Basisbediening van de toetsen

Ouderunit
	AAN/UIT-knop (ON/OFF button)	Ingedrukt houden om de ouderunit AAN/UIT (ON/OFF) te zetten.
	OMHOOG/OMLAAG-knoppen (UP/DOWN buttons)	Indrukken om het camerabeeld omhoog of omlaag te kantelen. Indrukken om de menu-instelling aan te passen wanneer het menu actief is.
	LINKS/RECHTS-knoppen (LEFT/RIGHT buttons)	Indrukken om het camerabeeld naar links of rechts te pannen. Indrukken om toegang te krijgen tot menu-opties wanneer het menu actief is.
	MENU-knop (MENU button)	Indrukken om menu-opties te openen of het menu te verlaten.
	OK-knop (OK button)	Indrukken om een selectie te bevestigen.
	VIDEO-knop (VIDEO button)	Indrukken om het LCD-scherm AAN/UIT (ON/OFF) te zetten.
	SPREEK-knop (TALK button)	Ingedrukt houden om met uw baby te praten.
	Volumeknop (Volume button)	Indrukken -/+ om het volumeniveau van de ouderunit te selecteren.
	RESET-knop (RESET button)	Ingedrukt houden met een kleine pin om de unit te resetten.
Babyunit
PAIR-knop (PAIR button)		Ingedrukt houden om te koppelen met de ouderunit of Motorola Nursery Setup.

De babyunit instellen voor Wi-Fi®-internetweergave

Motorola Nursery-app installeren

• Scan de QR-code met uw smartapparaat en download de Motorola Nursery-app vanuit de App Store voor iOS-apparaten of vanuit de Google Play™ Store voor Android™-apparaten.
• Installeer de Motorola Nursery-app op uw apparaat

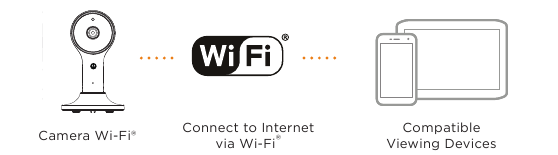

Bekijken op compatibele smartphones en tablets

1. Open de Motorola Nursery-app op uw compatibele smartphone of tablet.
2. Volg de instructies in de app om uw account aan te maken en verbinding te maken met uw apparaat.

Let op de volgende minimale systeemvereisten:
Smartphones/tablets: iOS 10.0, Android™ 7.0

Wi-Fi®-vereisten:
Ten minste 0,6 Mbps uploadsnelheid per Smart Monitoring Companion, test uw internetsnelheid op: http://www.speedtest.net/

Installatie van wiegbevestiging

Er wordt een wiegbevestiging met kabelmanagement meegeleverd die rechtstreeks op de meeste wiegen kan worden gemonteerd voor een betere weergave. Monteer en installeer de wiegbevestiging met behulp van de volgende stappen.

• Verbind de 4 palen en de steunvoet met elkaar zoals in het diagram wordt weergegeven. (Afb. 1a, 1b)

  Opmerking:
  Elke paal is van binnen verbonden met een stroomkabel, ga voorzichtig om met de stroomkabels bij het verwijderen van de palen uit de doos en tijdens de installatie.

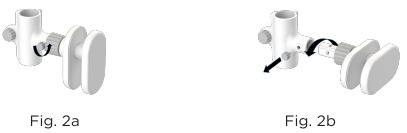

• De bovenklem wordt standaard geleverd voor verticale klemming op de bovenste rail van de wieg. Om horizontaal op de latten van de wieg te klemmen, dient u de kleine knop volledig los te maken en te verwijderen van de bovenklem (Fig. 2a), de bovenklem van de montage te verwijderen en de bovenklem opnieuw te oriënteren met het lange open uiteinde naar de linkerzijde (Fig. 2b), vervolgens terug te plaatsen in de montage en de kleine knop terug te plaatsen op de montage totdat de bovenklem stevig vastzit.

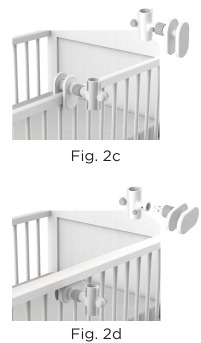

• Bevestig de bovenklem verticaal op de bovenste rail (Afb. 2c) of de latten horizontaal (Afb. 2d).

• Ontgrendel de knop en open vervolgens de boven- en onderklem, verplaats de steunpaal in de klemmen. (Afb. 3a)
  Afb. 3a

• Plaats en druk vervolgens de onderklem naar beneden tegen de onderste rail, de standaardvoet is geveerd. Duw de onderste paal naar beneden voordat u de onderklem met de knop sluit. Dit is om ervoor te zorgen dat de onderste klem klemkracht uitoefent op de onderste rail (Afb. 3b).
  Afb. 3b

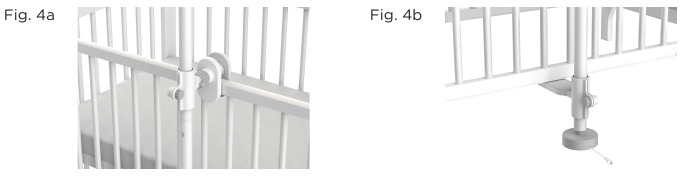

• Draai de knoppen vast om de houders van de boven- en onderklem te sluiten, zodat de steunpalen stevig en recht staan. Zorg ervoor dat de steunpalen stabiel op de bovenste rail of latten zijn geplaatst (Afb. 4a, 4b).

  Verstikkingsgevaar:
  Kan kleine onderdelen bevatten. Ouders dienen voorzichtig te zijn en kinderen jonger dan 5 jaar weg te houden van de installatie.
• Installeer de flexibele zwanenhalsverlenging in de bovenste paal. U hoort een klikgeluid wanneer alle secties goed zijn aangesloten (Afb. 5a).
  Afb. 5a

• Plaats de camera-unit in de behuizing aan het einde van de flexibele zwanenhalsverlenging en zorg ervoor dat de camera magnetisch is bevestigd. Sluit de stekker van de stroomadapter aan op de camera-unit en sluit vervolgens de deksel (Afb. 5b, 5c)

• Steek de DC-stekker in het stopcontact van de wiegbevestiging en sluit de stroomadapter aan op een geschikt stopcontact. (Afb. 6a).
  Afb. 6a

• Schakel de camera-unit in en bekijk vervolgens het beeld via de ouderunit. Pas de flexibele zwanenhals aan en selecteer vanuit de ouderunit een andere zoomfactor (1x, 1,5x of 2x) voor een optimaal zicht over de wieg (Afb. 6b).
  Afb. 6b


Algemene informatie

Als uw product niet goed werkt, neem dan contact op met de klantenservice: motorolanursery.com/support

Geïmporteerd & Gedistribueerd door A.I.&E., Adriaan Mulderweg 9-11, 5657 EM Eindhoven, Nederland en Edco UK Ltd, 1st Floor, Two Chamberlain Square, Birmingham, B3 3AX, VK.

© 2021 Motorola Mobility LLC. Alle rechten voorbehouden.
