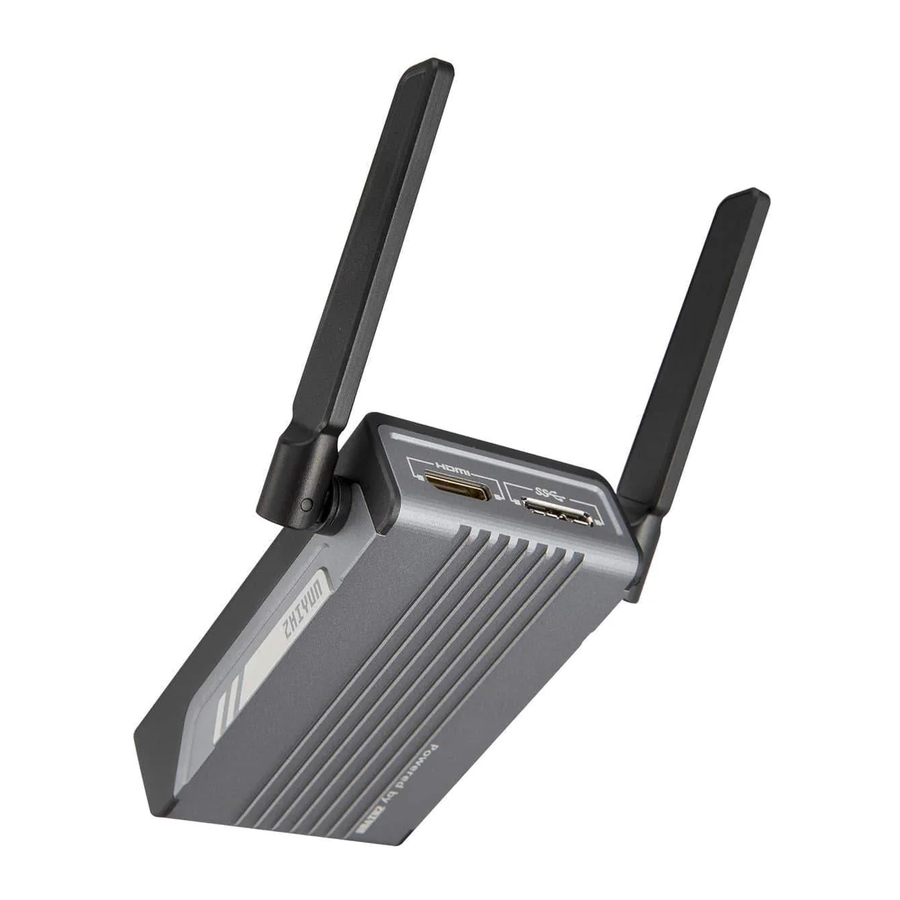

Zhiyun TransMount Image Transmission - Zender Gebruikershandleiding

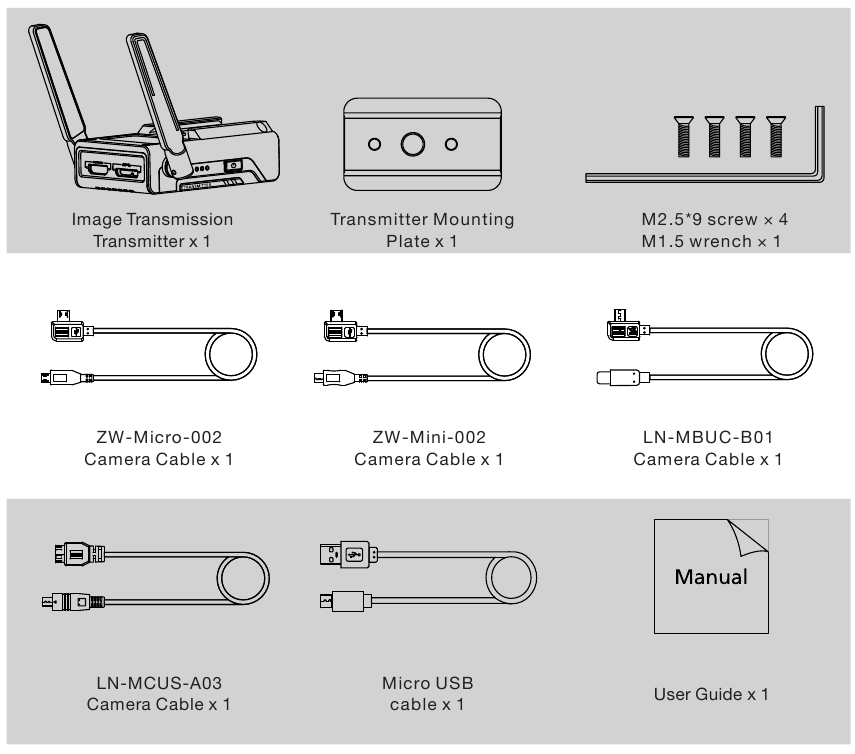

Paklijst

Het productpakket wordt geleverd met de volgende items. Mocht er een item ontbreken, neem dan contact op met ZHIYUN of uw lokale verkopende agent.

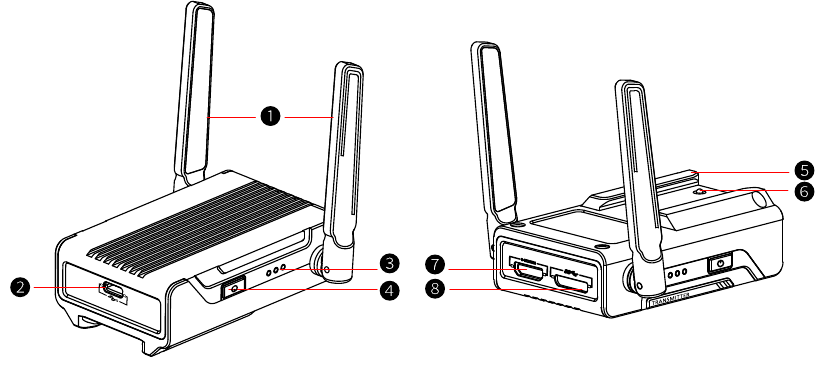

Leer de Image Transmission Zender kennen

1. Antenne
2. Micro USB Opladen/Communicatie Poort
3. Licht Indicator
4. Power Button (Aan/Uit-knop)
5. Mounting Plate Slot (Bevestigingsplaat Sleuf)
6. Safety Lock (Veiligheidsvergrendeling)
7. HDMI Input (HDMI-ingang)
8. Camera Control Port (Camera Bedieningspoort)

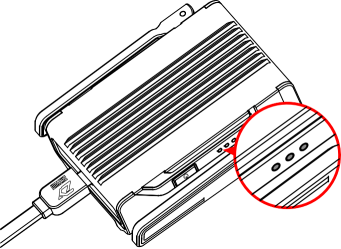

De batterijen voorbereiden en opladen

De TransMount Image Transmission Zender heeft een ingebouwde batterij. Wanneer u de zender voor de eerste keer gebruikt, laad de zender dan volledig op om de batterij te activeren.
Oplaadmethode: Sluit de zender aan op de adapter (niet meegeleverd, 5V1A wordt aanbevolen) met de meegeleverde Micro USB-kabel. Steek de adapter in een stopcontact om te beginnen met opladen. Wanneer de blauwe lichtindicator stopt, is het opladen voltooid.

Het wordt aanbevolen om de zender elke keer voor gebruik volledig op te laden. Als het batterijniveau te laag is, wordt de prestatie beïnvloed.

Installatie

Installeren op ZHIYUN Stabilizer en kabels aansluiten

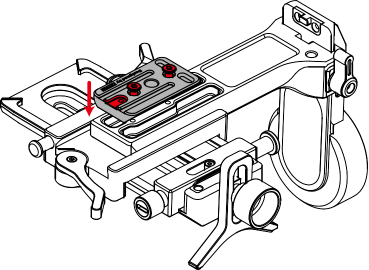

1. Om de zender bijvoorbeeld op de WEEBILL-S te installeren. Haal de zender montageplaat, twee schroeven en de moersleutel eruit. Installeer de plaat aan de onderkant van de Quick Release Montageplaat (let op de richting). Gebruik de moersleutel om de schroeven vast te zetten.

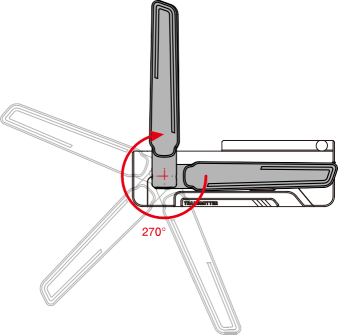

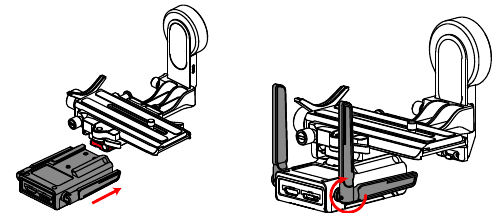

2. Schuif de zender op de montageplaat. Duw de zender naar de tilt-asmotor en zet hem vast met de veiligheidsvergrendeling. Draai de antenne 270 graden met de klok mee. De installatie is voltooid.

   De antenne kan slechts in één richting worden gedraaid. De maximale rotatiehoek is 270 graden. Let op de draairichting.

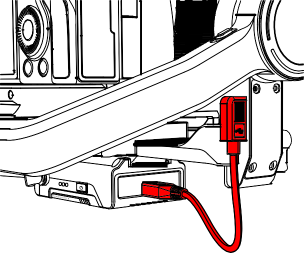

3. Sluit de camera control port (camera bedieningspoort) op de tilt-as en de Micro USB oplaad/communicatie poort van de zender aan met de ZW-Micro-002 kabel.

   Deze kabel is voor communicatie tussen de stabilizer en de zender. Na de aansluiting laadt de stabilizer automatisch de zender op, waardoor de runtime van de stabilizer wordt beïnvloed.

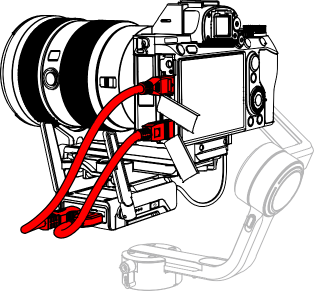

4. Sluit de camera USB-poort en de camera control port (camera bedieningspoort) van de zender aan met de bijbehorende camera control cable (camera bedieningskabel). Sluit de camera HDMI-poort en de HDMI input (HDMI-ingang) van de zender aan met de bijbehorende HDMI-kabel (niet meegeleverd).

   1. Camera control cables (camera bedieningskabels) moeten worden aangesloten op de Micro USB-poort van de zender, met uitzondering van de Sony camera control cable (camera bedieningskabel).

   2. Sluit de kabels aan en los ze wanneer de stabilizer en zender zijn uitgeschakeld. De kabels die in de bovenstaande stappen rood zijn gemarkeerd, zijn bedoeld voor instructies. De daadwerkelijke kleur van alle kabels is zwart.
   3. Breng de stabilizer in evenwicht na de installatie van het apparaat. Raadpleeg de gebruikershandleiding van de stabilizer voor evenwicht en aanpassing.

Installeren op andere apparaten en kabels aansluiten

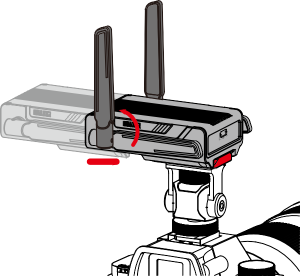

1. Om de zender bijvoorbeeld op de camera hotshoe te installeren. Installeer de zender montageplaat (let op de richting) op de hotshoe adapter (niet meegeleverd). Draai de schroeven vast.


2. Schuif de zender op de montageplaat. Duw de zender en zet hem vast met de veiligheidsvergrendeling. Draai de antenne 90 graden tegen de klok in. De installatie is voltooid.

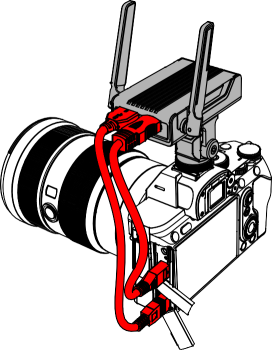

3. Sluit de camera control port (camera bedieningspoort) van de zender en de camera USB-poort aan met de bijbehorende camera control cable (camera bedieningskabel). Sluit de camera HDMI-poort en de HDMI input (HDMI-ingang) van de zender aan met de bijbehorende HDMI-kabel (niet meegeleverd).


Om de zender op te laden, kunt u de Micro USB oplaad/communicatie poort aansluiten op een powerbank en voedingsadapter met de meegeleverde Micro USB-kabel. Aanbevolen vermogen: 5V1A.

Dit schema is om een voorbeeld van kabelcollocatie te demonstreren. Raadpleeg de TransMount Image Transmission Zender Compatibiliteitslijst voor alle details.

Hoe te gebruiken

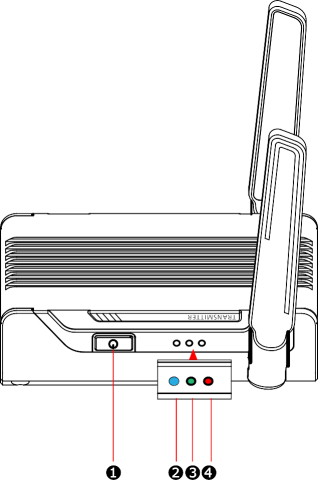

Indicatoren en knoppen

1. Power Button (Aanknop) []

• Lang indrukken gedurende 3 seconden om de zender aan of uit te zetten.
• Na het inschakelen, druk vijf keer op de knop om de fabrieksinstellingen te herstellen.

2. Blue Light Indicator (Blauwe lichtindicator) []

• Brandt continu tijdens het opladen
• Stopt met branden wanneer volledig opgeladen

3. Green Light Indicator (Groene lichtindicator) []

• Brandt continu bij het inschakelen of wanneer WIFI normaal werkt.
• Knippert langzaam wanneer WIFI niet gereed is.
• Knippert snel bij het uitschakelen.

4. Red Light Indicator (Rode lichtindicator) []

• Brandt continu wanneer er geen HDMI-signaal binnenkomt na het aansluiten van de HDMI-kabel.
• Knippert langzaam wanneer het batterijniveau laag is, rond de 5%-20%.

Download APP

Scan de QR-code (Android 5.0 en hoger, IOS 9.0 en hoger) of zoek direct in de app store naar "ZY Play" om "ZY Play" te downloaden.

1. Gekoppeld aan de APP "ZY Play" (ZY Play) die is ontworpen voor TransMount Image Transmission Transmitter, kan het u een beter gebruik van verschillende functies bieden.
2. De ZHIYUN APP is onderhevig aan regelmatige updates zonder kennisgeving.

Gebruik met ZHIYUN stabilizer

1. Om bijvoorbeeld met de zender op WEEBILL-S te gebruiken. Schakel de stabilizer in en ga naar het menu. Selecteer cameramerk op "camera" (camera). Selecteer "ccs" (ccs). Schakel de zender in. Schakel de camera in. Wanneer het OLED-scherm op de stabilizer het teken [ ] toont, kunt u de camera bedienen met het bedieningspaneel van de stabilizer.
2. Open ZY Play APP. Selecteer WEEBILL-S verbindingspagina. Tik op "connect now" (nu verbinden). Selecteer de bijbehorende bluetooth en verbind. Tik op "enter now" (nu invoeren).
3. Nadat u de interface bent binnengekomen, tikt u op het WIFI-pictogram [ ]. Verbind WIFI van de zender (standaard wachtwoord: 12345678). Tik op het pictogram voor beeldoverdracht [ ] om de afbeelding live te streamen.

Gebruik met andere apparaten

1. Schakel de zender en vervolgens de camera in.
2. Open de WIFI-instellingen op uw telefoon. Selecteer WIFI van de zender (standaard wachtwoord: 12345678).
   Open ZY Play APP en selecteer de verbindingspagina van de zender.
3. Nadat u de interface bent binnengekomen, tikt u op het pictogram voor beeldoverdracht [] om de afbeelding live te streamen.

1. De WIFI-naam van de zender is te vinden op het label onder de zender: USER ID XXXX.
2. De functie voor beeldoverdracht is alleen beschikbaar voor camera's met HDMI-uitgang in P-formaat, en niet beschikbaar voor camera's met HDMI-uitgang in I-formaat. De kwaliteit van de beeldoverdracht is afhankelijk van de HDMI-uitgang van de camera. 1080p wordt aanbevolen.
3. Om deze functie op DSLR te gebruiken, zet Live View van de camera aan om de HDMI-uitgang te garanderen.
4. De zender kan tegelijkertijd drie externe apparaten aansluiten, maar slechts één apparaat kan de zender en de camera bedienen.
5. Voor volledige camera-compatibiliteit, bezoek de officiële ZHIYUN-website: www.ZHIYUN-tech.com om de TransMount Image Transmission Transmitter Compatibility List te bekijken.

Firmware-update

Methode 1: Update onder carrier-netwerk.

1. Schakel de zender in. Schakel het carrier-netwerk op uw telefoon in.
2. Open WIFI-instellingen op uw telefoon. Verbind de WIFI van de zender (standaard wachtwoord: 12345678). Open ZY Play APP en selecteer de verbindingspagina van de zender.
3. Als de firmware-update melding op ZY APP verschijnt, tik dan. Na een succesvolle update wordt de zender automatisch uitgeschakeld.

Deze methode is alleen beschikbaar op sommige iOS-telefoons die webpagina's mogen bekijken via een carrier-netwerk, zelfs wanneer de telefoon verbinding maakt met de WIFI van de zender.

Methode 2: Update onder WIFI.

1. Schakel de zender in.
2. Open WIFI-instellingen op uw telefoon. Verbind de WIFI van de zender (standaard wachtwoord: 12345678). Open ZY Play APP en selecteer de verbindingspagina van de zender.
3. Open WIFI-instellingen op uw telefoon en verbind WIFI. Open ZY Play opnieuw, als de firmware-update melding verschijnt, tik en download.
4. Na het downloaden, open WIFI-instellingen en verbind de WIFI van de zender. Ga terug naar ZY Play en tik op update. Na een succesvolle update wordt de zender automatisch uitgeschakeld.

Voor de firmware-update moet het batterijniveau van de zender hoger zijn dan 50%. Tijdens de update, verlaat de APP niet en laat hem niet op de achtergrond draaien. Houd de melding in de gaten.

Productspecificaties

Productmodel: COV-01

Disclaimer en Waarschuwing

Dank u voor de aankoop van de TransMount Image Transmission Transmitter ("de zender"). De informatie hierin heeft invloed op uw veiligheid, wettelijke rechten en verplichtingen. Lees deze instructie zorgvuldig door om een juiste configuratie vóór gebruik te garanderen. Het niet lezen en opvolgen van deze instructie en waarschuwingen kan leiden tot ernstig letsel bij u of omstanders, of schade aan uw apparaat of eigendom. Guilin Zhishen Information Technology Co., Ltd behoudt zich alle rechten voor de definitieve uitleg van deze instructie en andere documenten met betrekking tot de zender. De informatie kan zonder voorafgaande kennisgeving worden bijgewerkt. Bezoek www. ZHIYUN-tech.com om de meest recente productinformatie te verkrijgen.
Door dit product te gebruiken, geeft u hierbij aan dat u dit document zorgvuldig hebt gelezen en dat u de hierin opgenomen voorwaarden begrijpt en ermee akkoord gaat. U stemt ermee in dat u als enige verantwoordelijk bent voor uw eigen gedrag tijdens het gebruik van dit product en voor alle gevolgen daarvan. U stemt ermee in dit product alleen te gebruiken voor doeleinden die correct zijn en in overeenstemming met alle voorwaarden, voorzorgsmaatregelen, praktijken, beleidsregels en richtlijnen die ZHIYUN heeft opgesteld en mogelijk beschikbaar stelt.
ZHIYUN aanvaardt geen aansprakelijkheid voor schade, letsel of enige wettelijke verantwoordelijkheid die direct of indirect voortvloeit uit het gebruik van dit product. Gebruikers dienen veilige en wettige praktijken in acht te nemen, inclusief, maar niet beperkt tot, de hierin uiteengezette praktijken.
ZHIYUN™ is het handelsmerk van Guilin Zhishen Information Technology Co., Ltd. (hierna "ZHIYUN" of "ZHIYUN TECH" genoemd) en haar gelieerde ondernemingen. Alle productnamen of -merken waarnaar hierin wordt verwezen, zijn handelsmerken of geregistreerde handelsmerken van hun respectieve houders.

Leestips

Legenda: - Hints en tips
- Belangrijk

Het scannen van de QR-code en het werken onder een carriernetwerk kan verkeerskosten veroorzaken die door uw provider in rekening worden gebracht. Het wordt aanbevolen om onder wifi te werken.

Waarschuwingen

Lees de VOLLEDIGE gebruikershandleiding om vertrouwd te raken met de functies van dit product voordat u het bedient. Onjuiste bediening van het product kan leiden tot schade aan het product of persoonlijke eigendommen en ernstig letsel veroorzaken. Dit is een geavanceerd product. Het moet met voorzichtigheid en gezond verstand worden bediend en vereist enige basis mechanische vaardigheden. Het niet bedienen van dit product op een veilige en verantwoorde manier kan leiden tot letsel of schade aan het product of andere eigendommen. Dit product is niet bedoeld voor gebruik door kinderen zonder direct toezicht van een volwassene. Gebruik het NIET met incompatibele componenten of op een andere manier dan vermeld of geïnstrueerd in de productdocumenten van ZHIYUN. De veiligheidsrichtlijnen hierin bevatten instructies voor veiligheid, bediening en onderhoud. Het is essentieel om alle instructies en waarschuwingen in de gebruikershandleiding te lezen en op te volgen vóór montage, installatie of gebruik, om het product correct te bedienen en schade of ernstig letsel te voorkomen.

Veilige bedieningsrichtlijnen

1. De zender is een uiterst nauwkeurig bedieningsapparaat. Schade aan de zender kan worden veroorzaakt als deze valt of wordt blootgesteld aan externe kracht, en dit kan leiden tot een storing.
2. De zender is niet waterdicht. Voorkom contact van welke vloeistof of reiniger dan ook met de zender. Het wordt aanbevolen om een droge doek te gebruiken voor het reinigen.
3. Bescherm de zender tijdens gebruik tegen stof en zand.

Om brand, ernstig letsel en schade aan eigendommen te voorkomen, dient u de volgende veiligheidsrichtlijnen in acht te nemen bij het gebruik, opladen of opslaan van uw batterijen.

Batterijgebruik
Laad de zender elke keer voor gebruik volledig op.

Batterij opladen
De batterij stopt automatisch met opladen zodra deze vol is. Koppel de batterij en de oplader los wanneer deze volledig is opgeladen.

Batterij opslag

1. Als de zender langer dan 10 dagen niet wordt gebruikt, ontlaad de batterij dan tot 40%-65% voordat u deze opslaat om de levensduur van de batterij te verlengen.
2. Wanneer de batterijspanning te laag is, gaat de batterij in de modus voor laag verbruik. Laad de batterij op om de modus voor laag verbruik te verlaten.

Batterijonderhoud

1. Laad de batterij niet te veel op en ontlaad deze niet te veel, dit beschadigt de batterij;
2. De prestaties van de batterij worden beïnvloed als deze lange tijd niet wordt gebruikt;
3. Gebruik de batterij nooit als de temperatuur te hoog of te laag is;
4. Laad de batterij elke drie maanden volledig op en ontlaad deze om de batterij in goede conditie te houden.

Batterij verwijderen

1. Ontlaad de batterij volledig voordat u deze in de daarvoor bestemde recyclingbak gooit. Batterijen bevatten gevaarlijke bestanddelen en het is verboden om de batterij bij het algemene afval te gooien. Voor gerelateerde details dient u zich te houden aan de lokale wet- en regelgeving inzake batterijrecycling en -verwijdering.
2. Als de batterij niet volledig kan worden ontladen, gooi deze dan nooit in de batterijrecyclingbak. Neem contact op met batterijrecyclingbedrijven voor een passende oplossing.

Garantieperiode

1. Klanten hebben recht op vervanging of gratis reparatieservice in geval van kwaliteitsdefect(en) die binnen 15 dagen na ontvangst van het product worden geconstateerd.
2. Klanten hebben recht op gratis reparatieservice van ZHIYUN voor elk product dat defect blijkt te zijn in materiaal of vakmanschap en dat leidt tot productfalen tijdens normaal consumentengebruik en onder normale omstandigheden binnen de geldige garantieperiode, die 12 maanden bedraagt, te rekenen vanaf de leveringsdatum.

Deze garantie is niet van toepassing op het volgende

1. Producten die zijn blootgesteld aan ongeautoriseerde reparatie, misbruik, aanvaring, nalatigheid, verkeerde behandeling, weken, ongevallen en ongeautoriseerde wijziging.
2. Producten die zijn blootgesteld aan onjuist gebruik of waarvan de labels of beveiligingstags zijn afgescheurd of gewijzigd. 3. Producten waarvan de garantie is verlopen.

4. Producten die beschadigd zijn als gevolg van overmacht, zoals brand, overstroming, bliksem, enz.

Referenties
