Zhiyun TransMount Image Transmission - Navodila za uporabo oddajnika

Seznam pakiranja

Paket izdelka vsebuje naslednje elemente. Če ugotovite, da kateri koli element manjka, se obrnite na ZHIYUN ali lokalnega prodajnega zastopnika.

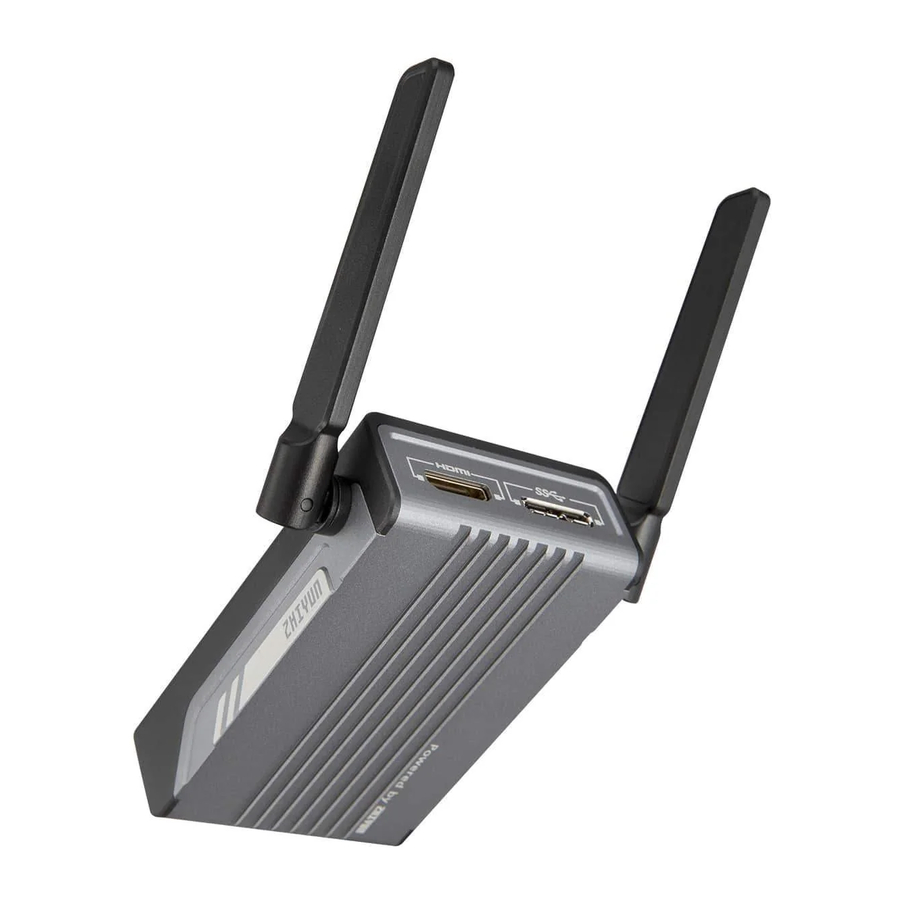

Spoznajte oddajnik za prenos slike

Priprava in polnjenje baterij

Oddajnik za prenos slike TransMount ima vgrajeno baterijo. Ko oddajnik uporabljate prvič, ga popolnoma napolnite, da aktivirate baterijo.
Način polnjenja: Oddajnik priključite na adapter (ni priložen, priporočeno je 5V1A) s priloženim kablom Micro USB. Adapter priključite v električno vtičnico, da začnete polnjenje. Ko se modra lučka ugasne, je polnjenje končano.

Priporočljivo je, da pred vsako uporabo popolnoma napolnite oddajnik. Če je raven baterije prenizka, bo to vplivalo na delovanje.

Namestitev

Namestitev na stabilizator ZHIYUN in priključitev kablov

1. Za namestitev oddajnika na WEEBILL-S, na primer. Vzemite montažno ploščo oddajnika, dva vijaka in ključ. Montažno ploščo namestite na dno hitro sprostitvene montažne plošče (bodite pozorni na smer). Uporabite ključ za pritrditev vijakov.


2. Potisnite oddajnik na montažno ploščo. Potisnite oddajnik proti motorju nagibne osi in ga pritrdite z varnostno ključavnico. Zavrtite anteno za 270 stopinj v smeri urinega kazalca. Namestitev je končana.

   Anteno je mogoče zasukati samo v eno smer. Največji kot zasuka je 270 stopinj. Bodite pozorni na smer vrtenja.


3. Priključite priključek za upravljanje kamere na nagibni osi in priključek Micro USB za polnjenje/komunikacijo oddajnika s kablom ZW-Micro-002.

   Ta kabel je namenjen komunikaciji med stabilizatorjem in oddajnikom. Po priključitvi bo stabilizator samodejno polnil oddajnik, kar bo vplivalo na čas delovanja stabilizatorja.
4. Priključite priključek USB kamere in priključek za upravljanje kamere oddajnika z ustreznim kablom za upravljanje kamere. Priključite priključek HDMI kamere in vhod HDMI oddajnika z ustreznim kablom HDMI (ni priložen).

   1. Kable za upravljanje kamere je treba priključiti v priključek Micro USB oddajnika, razen kabla za upravljanje kamere Sony.

   2. Priključite in odklopite kable, ko sta stabilizator in oddajnik izklopljena. Kabli, označeni z rdečo barvo v zgornjih korakih, so namenjeni navodilom. Dejanska barva vseh kablov je črna.
   3. Po namestitvi naprave uravnotežite stabilizator. Za uravnoteženje in nastavitev glejte navodila za uporabo stabilizatorja.

Namestitev na druge naprave in priključitev kablov

1. Za namestitev oddajnika na nastavek za bliskavico kamere, na primer. Namestite montažno ploščo oddajnika (bodite pozorni na smer) na adapter za nastavek za bliskavico (ni priložen). Privijte vijake.


2. Potisnite oddajnik na montažno ploščo. Potisnite oddajnik in ga pritrdite z varnostno ključavnico. Zavrtite anteno za 90 stopinj v nasprotni smeri urinega kazalca. Namestitev je končana.


3. Priključite priključek za upravljanje kamere oddajnika in priključek USB kamere z ustreznim kablom za upravljanje kamere. Priključite priključek HDMI kamere in vhod HDMI oddajnika z ustreznim kablom HDMI (ni priložen).


Za polnjenje oddajnika lahko priključite priključek Micro USB za polnjenje/komunikacijo z napajalno banko in napajalnikom s priloženim kablom Micro USB. Priporočena izhodna moč: 5V1A.

Ta grafikon prikazuje primer razporeditve kablov. Za vse podrobnosti preverite seznam združljivosti oddajnika za prenos slike TransMount.

Kako uporabljati

Indikatorji in gumbi

1. Gumb za vklop []

• Dolgo pritisnite za 3 sekunde, da vklopite ali izklopite oddajnik.
• Po vklopu pritisnite gumb petkrat, da obnovite tovarniške nastavitve.

2. Modri svetlobni indikator []

• Sveti neprekinjeno med polnjenjem
• Neha svetiti, ko je popolnoma napolnjen

3. Zeleni svetlobni indikator []

• Sveti neprekinjeno, ko je vklopljen ali WIFI deluje normalno.
• Počasi utripa, ko WIFI ni pripravljen.
• Hitro utripa, ko se izklaplja.

4. Rdeči svetlobni indikator []

• Sveti neprekinjeno, ko po priključitvi kabla HDMI ni vhodnega signala HDMI.
• Počasi utripa, ko je raven baterije nizka, približno 5%-20%.

Prenos aplikacije APP

Skenirajte QR kodo (Android 5.0 in novejši, IOS 9.0 in novejši) ali poiščite "ZY Play" neposredno v trgovini z aplikacijami, da prenesete "ZY Play".

1. V kombinaciji z aplikacijo APP "ZY Play", zasnovano za TransMount Image Transmission Transmitter, vam lahko zagotovi boljšo uporabo različnih funkcij.
2. Aplikacija ZHIYUN se redno posodablja brez obvestila.

Uporaba s stabilizatorjem ZHIYUN

1. Za uporabo z oddajnikom na WEEBILL-S, na primer. Vklopite stabilizator in vstopite v meni. Izberite znamko kamere na "camera" (kamera). Izberite "ccs". Vklopite oddajnik. Vklopite kamero. Ko zaslon OLED na stabilizatorju prikaže oznako [], lahko upravljate kamero s kontrolno ploščo stabilizatorja.
2. Odprite aplikacijo ZY Play APP. Izberite stran za povezavo WEEBILL-S. Tapnite "connect now" (poveži zdaj). Izberite ustrezen bluetooth in se povežite. Tapnite "enter now" (vstopi zdaj).
3. Po vstopu v vmesnik tapnite ikono WIFI []. Povežite se na WIFI oddajnika (privzeto geslo: 12345678). Tapnite ikono za prenos slike [], da pretakate sliko v živo.

Uporaba z drugimi napravami

1. Vklopite oddajnik in nato kamero.
2. Odprite nastavitve WIFI na telefonu. Izberite WIFI oddajnika (privzeto geslo: 12345678).
   Odprite aplikacijo ZY Play APP in izberite stran za povezavo oddajnika.
3. Po vstopu v vmesnik tapnite ikono za prenos slike [], da pretakate sliko v živo.

1. Ime WIFI oddajnika najdete na nalepki pod oddajnikom: USER ID XXXX.
2. Funkcija prenosa slike je na voljo samo za kamere z izhodom HDMI v formatu P, ni pa na voljo za kamere z izhodom HDMI v formatu I. Kakovost prenosa slike je odvisna od izhoda HDMI kamere. Priporočljivo je 1080p.
3. Če želite to funkcijo uporabljati na DSLR, vklopite Live View (pogled v živo) kamere, da zagotovite izhod HDMI.
4. Oddajnik lahko poveže tri zunanje naprave hkrati, vendar lahko samo ena naprava upravlja oddajnik in kamero.
5. Za popolno združljivost kamere obiščite uradno spletno stran ZHIYUN: www.ZHIYUN-tech.com, da preverite seznam združljivosti oddajnika TransMount Image Transmission Transmitter Compatibility List.

Posodobitev programske opreme

Metoda 1: Posodobitev pod mobilnim omrežjem.

1. Vklopite oddajnik. Vklopite mobilno omrežje na telefonu.
2. Odprite nastavitve WIFI na telefonu. Povežite se na WIFI oddajnika (privzeto geslo: 12345678). Odprite aplikacijo ZY Play APP in izberite stran za povezavo oddajnika.
3. Če se v aplikaciji ZY APP prikaže obvestilo o posodobitvi programske opreme, tapnite. Po uspešni posodobitvi se bo oddajnik samodejno izklopil.

Ta metoda je na voljo samo na nekaterih telefonih iOS, ki jim je dovoljeno brskanje po spletnih straneh z uporabo mobilnega omrežja, tudi ko je telefon povezan z WIFI oddajnika.

Metoda 2: Posodobitev pod WIFI.

1. Vklopite oddajnik.
2. Odprite nastavitve WIFI na telefonu. Povežite se na WIFI oddajnika (privzeto geslo: 12345678). Odprite aplikacijo ZY Play APP in izberite stran za povezavo oddajnika.
3. Odprite nastavitve WIFI na telefonu in se povežite na WIFI. Ponovno odprite ZY Play, če se prikaže obvestilo o posodobitvi programske opreme, tapnite in prenesite.
4. Po prenosu odprite nastavitve WIFI in se povežite na WIFI oddajnika. Vrnite se v ZY Play in tapnite update (posodobi). Po uspešni posodobitvi se bo oddajnik samodejno izklopil.

Pred posodobitvijo programske opreme mora biti raven baterije oddajnika nad 50%. Med posodobitvijo ne zapustite aplikacije APP ali je ne pustite teči v ozadju. Bodite pozorni na obvestilo.

Specifikacije izdelka

Model izdelka: COV-01

Izjava o omejitvi odgovornosti in opozorilo

Hvala, ker ste kupili oddajnik za prenos slike TransMount ("oddajnik"). Informacije, ki jih vsebuje ta dokument, vplivajo na vašo varnost, zakonite pravice in obveznosti. Pred uporabo natančno preberite ta priročnik, da zagotovite pravilno konfiguracijo. Če ne preberete in ne upoštevate teh navodil in opozoril, lahko pride do resnih poškodb vas ali drugih oseb ali do poškodbe vaše naprave ali lastnine. Guilin Zhishen Information Technology Co., Ltd si pridržuje vse pravice do končne razlage tega priročnika in drugih dokumentov, povezanih z oddajnikom. Informacije se lahko posodabljajo brez predhodnega obvestila. Obiščite www. ZHIYUN-tech.com, da dobite najnovejše informacije o izdelku.
Z uporabo tega izdelka potrjujete, da ste natančno prebrali ta dokument in da razumete in se strinjate, da boste spoštovali tukaj navedene pogoje. Strinjate se, da ste sami odgovorni za svoje ravnanje med uporabo tega izdelka in za vse posledice tega. Strinjate se, da boste ta izdelek uporabljali samo za namene, ki so ustrezni in v skladu z vsemi pogoji, previdnostnimi ukrepi, praksami, politikami in smernicami, ki jih je ZHIYUN pripravil in jih lahko pripravi.
ZHIYUN ne prevzema nobene odgovornosti za škodo, poškodbe ali kakršno koli pravno odgovornost, ki bi nastala neposredno ali posredno zaradi uporabe tega izdelka. Uporabniki morajo upoštevati varne in zakonite prakse, vključno s tistimi, ki so navedene tukaj, vendar ne omejeno nanje.
ZHIYUN™ je blagovna znamka družbe Guilin Zhishen Information Technology Co., Ltd. (v nadaljevanju "ZHIYUN" ali "ZHIYUN TECH") in njenih podružnic. Vsa imena izdelkov ali znamke, omenjene v tem dokumentu, so blagovne znamke ali registrirane blagovne znamke njihovih imetnikov.

Nasveti za branje

Legende: - Namigi in nasveti
- Pomembno

Skeniranje QR kode in delovanje v omrežju operaterja lahko povzroči stroške prenosa podatkov, ki jih bo zaračunal vaš operater. Priporočljivo je delovanje v omrežju WIFI.

Opozorila

Pred uporabo preberite CELOTEN uporabniški priročnik, da se seznanite z funkcijami tega izdelka. Nepravilno delovanje izdelka lahko povzroči škodo na izdelku ali osebni lastnini in povzroči resne poškodbe. To je zapleten izdelek. Uporabljati ga je treba previdno in z zdravo pametjo ter zahteva nekaj osnovnih mehanskih sposobnosti. Če tega izdelka ne uporabljate na varen in odgovoren način, lahko pride do poškodb ali škode na izdelku ali drugi lastnini. Ta izdelek ni namenjen uporabi otrokom brez neposrednega nadzora odrasle osebe. NE uporabljajte z nezdružljivimi komponentami ali na kakršen koli drug način, kot je omenjeno ali navedeno v dokumentih izdelka, ki jih je priskrbel ZHIYUN. Tukaj navedene varnostne smernice vsebujejo navodila za varnost, delovanje in vzdrževanje. Bistveno je, da pred sestavljanjem, nastavitvijo ali uporabo preberete in upoštevate vsa navodila in opozorila v uporabniškem priročniku, da izdelek pravilno uporabljate in se izognete poškodbam ali resnim poškodbam.

Smernice za varno delovanje

1. Oddajnik je visoko natančna nadzorna naprava. Če oddajnik pade ali je izpostavljen zunanji sili, se lahko poškoduje, kar lahko povzroči okvaro.
2. Oddajnik ni vodoodporen. Preprečite stik kakršne koli tekočine ali čistila z oddajnikom. Za čiščenje je priporočljiva suha krpa.
3. Med uporabo zaščitite oddajnik pred prahom in peskom.

Da bi se izognili požaru, resnim poškodbam in materialni škodi, pri uporabi, polnjenju ali shranjevanju baterij upoštevajte naslednje varnostne smernice.

Uporaba baterije
Pred vsako uporabo popolnoma napolnite oddajnik.

Polnjenje baterije
Ko je baterija polna, se bo polnjenje samodejno ustavilo. Ko je baterija popolnoma napolnjena, odklopite baterijo in polnilnik.

Shranjevanje baterije

1. Če oddajnika ne uporabljate več kot 10 dni, pred shranjevanjem izpraznite baterijo na 40%-65%, da podaljšate življenjsko dobo baterije.
2. Ko je napetost baterije prenizka, bo baterija prešla v način nizke porabe. Napolnite baterijo, da izstopite iz načina nizke porabe.

Vzdrževanje baterije

1. Ne napolnite ali izpraznite baterije preveč, saj boste s tem poškodovali baterijo;
2. Na delovanje baterije bo vplivalo, če je ne boste uporabljali dlje časa;
3. Nikoli ne uporabljajte baterije, ko je temperatura previsoka ali prenizka;
4. Baterijo popolnoma napolnite in izpraznite vsake tri mesece, da ohranite zdravje baterije.

Odstranjevanje baterije

1. Preden baterijo odložite v za to namenjen zabojnik za recikliranje, jo popolnoma izpraznite. Baterije vsebujejo nevarne sestavine in je prepovedano odlaganje baterije v splošni zabojnik za odpadke. Za podrobnosti se držite lokalnih zakonov in predpisov o recikliranju in odstranjevanju baterij.
2. Če baterije ni mogoče popolnoma izprazniti, je nikoli ne odlagajte v zabojnik za recikliranje baterij. Za ustrezno rešitev se obrnite na podjetja za recikliranje baterij.

Garancijska doba

1. Kupci so upravičeni do zamenjave ali brezplačnega popravila v primeru napak v kakovosti izdelka v 15 dneh po prejemu izdelka.
2. Kupci so upravičeni do brezplačnega popravila pri ZHIYUN za kateri koli izdelek, za katerega se izkaže, da je okvarjen v materialu ali izdelavi, kar povzroči okvaro izdelka med normalno potrošniško uporabo in pogoji v veljavnem garancijskem obdobju, ki je 12 mesecev od datuma dostave.

Ta garancija ne velja za naslednje

1. Izdelki, ki so bili izpostavljeni nepooblaščenemu popravilu, zlorabi, trčenju, zanemarjanju, nepravilnemu ravnanju, namakanju, nesreči in nepooblaščenim spremembam.
2. Izdelki, ki so bili izpostavljeni nepravilni uporabi ali katerih nalepke ali varnostne oznake so bile odtrgane ali spremenjene. 3. Izdelki, katerih garancija je potekla.

4. Izdelki, poškodovani zaradi višje sile, kot so požar, poplava, strela itd.
