Insignia NS-HMSB20 - 2.0-kanaals mini-soundbar, snelstartgids

Inhoud

KENMERKEN

  • Veelzijdige aansluitmogelijkheden
  • Hiermee kunt u verbinding maken met een tv en een extra audioapparaat
  • Drie verschillende geluidsmodi
  • Eén kabelverbinding maakt eenvoudig verbinding met uw tv
  • Bluetooth streamt draadloos audio van uw Bluetooth-apparaat
  • Montagegaten geven u de mogelijkheid om uw soundbar aan de muur te hangen

KENMERKEN

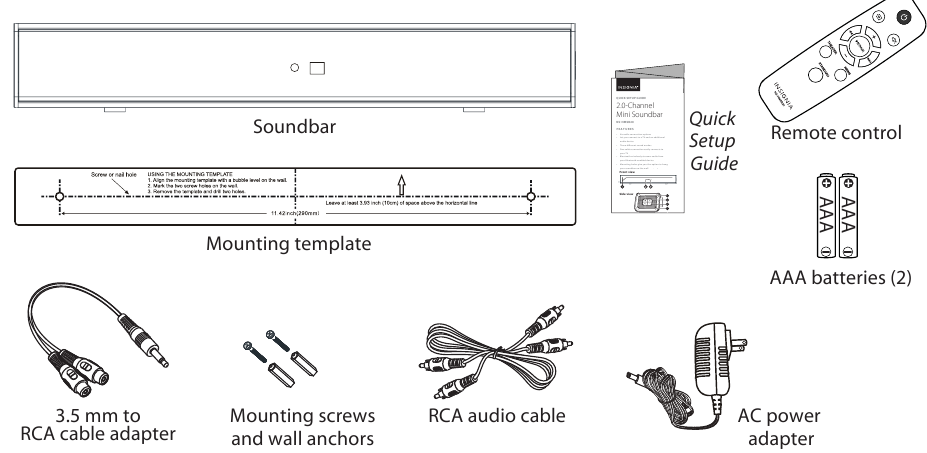

INHOUD VAN DE VERPAKKING

INHOUD VAN DE VERPAKKING

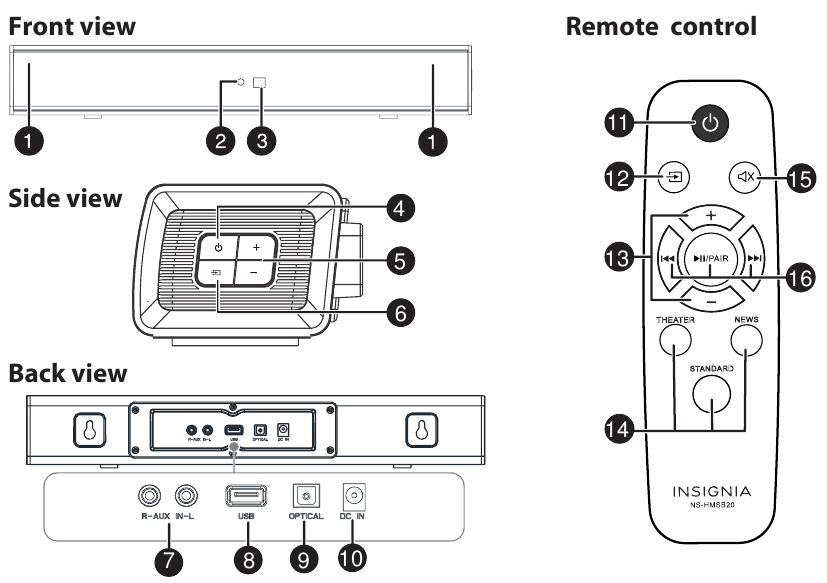

# OMSCHRIJVING FUNCTIE
SOUNDBAR
1 Speaker Luidsprekers links en rechts
2 Statusindicator Verschillende kleuren LED's geven het volgende aan:
  • Rood - Stand-by modus
  • Groen - Digitale optische
  • Blauw - Bluetooth
  • Geel - AUX IN
  • Paars - USB
3 Sensor voor afstandsbediening Detecteert signalen van de afstandsbediening.
4 (Power) knop (Aan/uit-knop) Druk hierop om de soundbar in te schakelen, druk nogmaals om terug te keren naar de stand-by modus.
5 + / - knoppen Druk hierop om het volume van uw soundbar te verhogen of te verlagen.
6 (geluidsbronselector) Druk hierop om door de beschikbare geluidsbronnen te bladeren.
7 AUX IN-aansluitingen Sluit een RCA-audiokabel (meegeleverd) aan op deze aansluitingen, rood op rood en wit op wit.
8 USB-poort U kunt WAV-bestanden afspelen vanaf een USB-bron.
9 OPTICAL-aansluiting Als uw tv (of een ander audiobronapparaat) een Optical OUT-aansluiting heeft, sluit u een digitale optische kabel (niet meegeleverd) aan op uw bronapparaat en op deze aansluiting. Zorg ervoor dat de geluidsuitvoer van de bron is ingesteld op PCM-formaat.
10 DC IN-aansluiting Sluit de AC-voedingsadapter aan op deze aansluiting om de soundbar van stroom te voorzien.
AFSTANDSBEDIENING
11 Power (Aan/uit) Druk hierop om uw soundbar in te schakelen. Druk nogmaals om uw soundbar in de stand-by modus te zetten.
12 (geluidsbronselector) Druk herhaaldelijk hierop om door de beschikbare geluidsbronnen te bladeren.
13 + /- knoppen Druk hierop om het volume van uw soundbar te verhogen of te verlagen.
14 Geluidsmodus-knoppen Druk hierop om de geluidsmodus te selecteren, de statusindicator op uw soundbar knippert drie keer wit wanneer geactiveerd. STANDARD (STANDAARD) - algemene muziek- of tv-programma's luisteren. THEATER (THEATER) - filmgeluid optimaliseren voor een theateromgeving. NEWS (NIEUWS) - gesproken stem of dialoog optimaliseren voor tv-nieuws en meer.
15 (Dempen) (Mute) Druk hierop om het geluid van uw soundbar te dempen. Druk nogmaals om het geluid te herstellen.
16 Bluetooth/USB-knoppen Wanneer een Bluetooth- of USB-bron is geselecteerd, kunt u de weergave bedienen met de volgende knoppen: Vorige / Play pause (Afspelen/pauze) / Volgende
PAIR (KOPPELEN): houd drie seconden ingedrukt om de Bluetooth-verbinding te verbreken.

DE SOUNDBAR AANSLUITEN

Kijk op de achterkant van uw geluidsbronapparaat, zoals een tv, dvd/Blu-ray-speler of kabelbox, om uw audio-UIT-poorten te identificeren. Kies een van de onderstaande verbindingsopties die bij uw audiobron past. U kunt meerdere apparaten aansluiten en de geluidsbron naar wens schakelen. Opmerking: schakel alle apparaten uit terwijl u verbindingen maakt.

AUDIOKWALITEIT AANSLUITINGSTYPE (op bronapparaat) KABEL
BESTE Digitale optische kabel (niet meegeleverd)
GOED RCA-audiokabel (meegeleverd)
GOED 3,5 mm audiokabel (adapter meegeleverd)

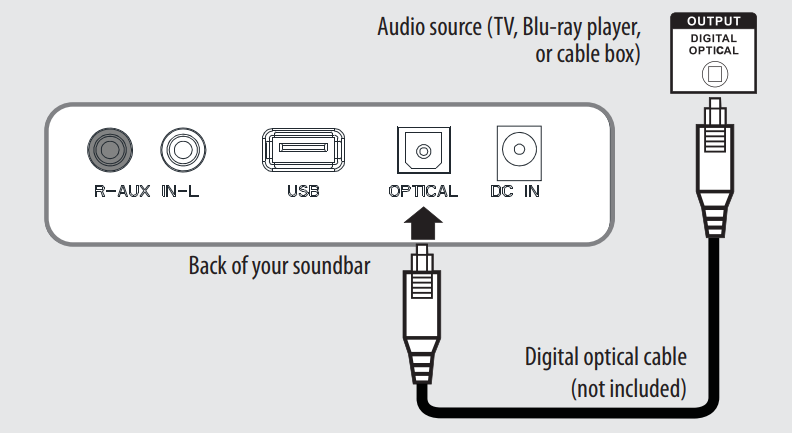

Digitale verbinding (BESTE)

  1. Sluit het ene uiteinde van de digitale optische kabel (niet meegeleverd) aan op de OPTICAL-aansluiting op uw soundbar.
  2. Sluit het andere uiteinde aan op de digitale optische uitgangspoort op uw audio bronapparaat.
  3. Wijzig de audio-uitvoer van het apparaat in PCM-formaat (meestal te vinden in de audio instellingen). Raadpleeg de documentatie die bij uw audiobronapparaat is geleverd voor meer informatie.
  4. Druk herhaaldelijk op de knop op uw soundbar of afstandsbediening totdat de bronindicator groen wordt.

Digitale verbinding

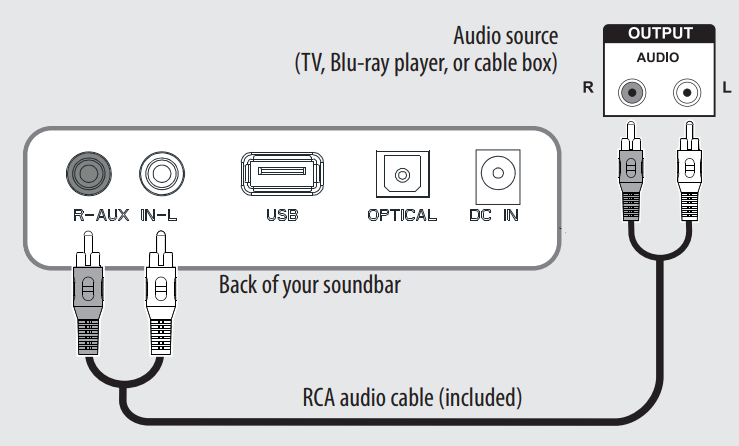

RCA-verbinding (GOED)

  1. Sluit de rode en witte RCA-connectoren op de RCA-audiokabel aan op de AUX IN-poorten op uw soundbar.
  2. Sluit het andere uiteinde aan op de RCA-audio-UITGANGS-poorten op uw audio bronapparaat. Opmerking: zorg ervoor dat de kabeluiteinden overeenkomen met de kleur van de poorten.
  3. Druk herhaaldelijk op de knop op uw soundbar of afstandsbediening totdat de bronindicator geel wordt.

RCA-verbinding

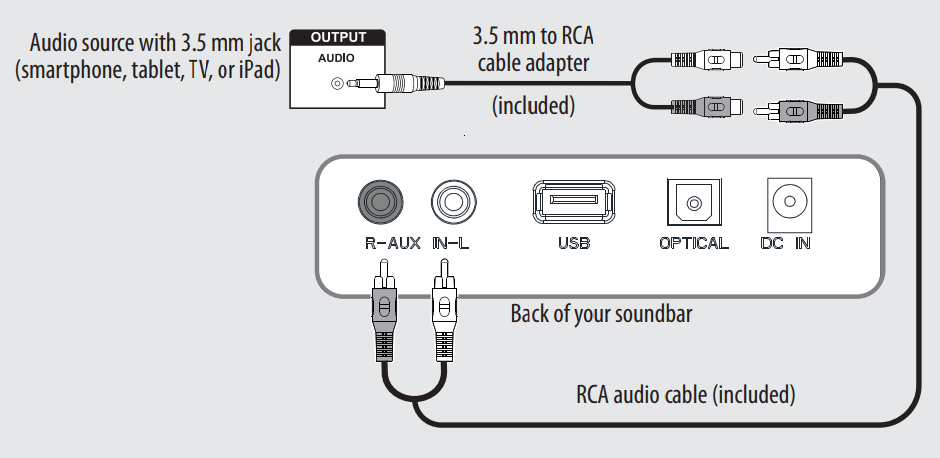

3,5 mm-verbinding (GOED)

  1. Sluit de rode en witte RCA-connectoren op de RCA-audiokabel aan op de AUX IN-poort op uw soundbar en sluit vervolgens de andere uiteinde aan op de 3,5 mm naar RCA-kabeladapter (meegeleverd).
  2. Sluit het andere uiteinde van de adapter aan op de hoofdtelefoon of AUX-uitgang op uw audiobronapparaat.
  3. Druk herhaaldelijk op de knop op uw soundbar of afstandsbediening totdat de bronindicator geel wordt.

3,5 mm-verbinding

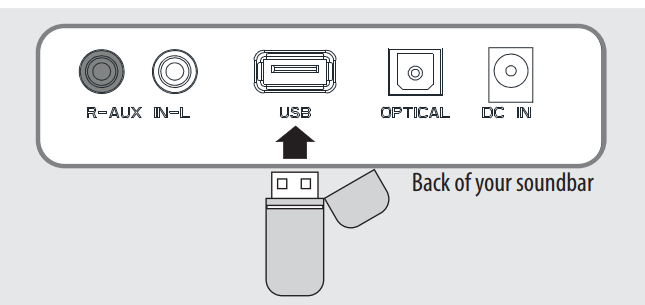

USB-verbinding

Opmerking: als u uw soundbar aan een muur monteert, kunt u geen USB-stick als geluidsbron aansluiten.

  1. Sluit een USB-stick (met WAV-bestanden) aan op de USB-poort aan de achterkant van uw soundbar.
  2. Sluit uw soundbar aan en schakel deze vervolgens in.
  3. Druk herhaaldelijk op de knop op uw soundbar of afstandsbediening totdat de bronindicator paars wordt.
  4. Bedien de USB-weergave door op de ( play/pause (afspelen/pauze)) PAIR (KOPPELEN), ( vorige), en ( volgende) knoppen op de afstandsbediening te drukken. Opmerking: als het afspelen niet onmiddellijk begint, drukt u op de ( play/pause (afspelen/pauze))/PAIR (KOPPELEN) knop op de afstandsbediening.

USB-verbinding

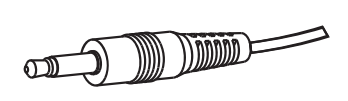

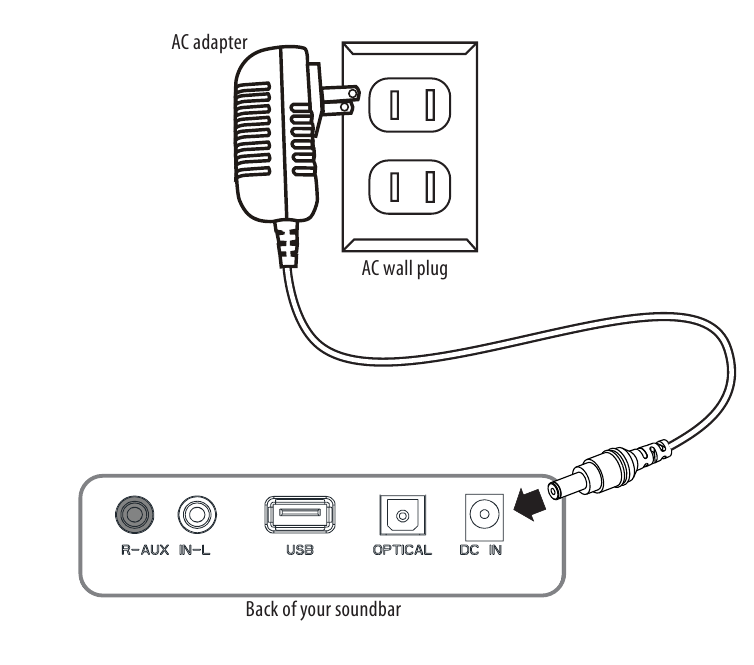

DE AC-ADAPTER AANSLUITEN

  • Zorg ervoor dat het stopcontact overeenkomt met de ingangsvereisten van de AC-adapter van 100-240 V, 50/60 Hz voordat u deze aansluit.
  • Gebruik alleen de meegeleverde AC-adapter.
  • Sluit de AC-adapter pas aan nadat alle andere aansluitingen zijn gemaakt.
  1. Sluit de AC-adapter aan op de DC IN-aansluiting aan de achterkant van de soundbar.
  2. Sluit het andere uiteinde van de AC-adapter aan op een stopcontact of overspanningsbeveiliging.

DE AC-ADAPTER AANSLUITEN

UW SOUNDBAR VERBINDEN VIA BLUETOOTH (OPTIONEEL)

Uw apparaten koppelen

  1. Zet uw soundbar aan.
  2. Plaats uw Bluetooth-apparaat binnen 9 meter (30 ft.) van uw soundbar.
  3. Druk op de knop op de soundbar of de afstandsbediening. De LED knippert blauw.
  4. Ga naar de Bluetooth-instellingen van uw apparaat, schakel Bluetooth in en zoek naar beschikbare apparaten. Raadpleeg de documentatie van uw apparaten voor meer informatie over het koppelen van uw apparaat.
  5. Selecteer op uw Bluetooth-apparaat NS-HMSB20 uit de lijst met apparaten. Herhaal de stappen 1-4 als NS-HMSB20 niet wordt weergegeven.
  6. Als er om een PIN-code wordt gevraagd, voert u 0000 in.
  7. Wanneer het koppelen is voltooid, brandt de LED continu blauw.

informatie Opmerkingen:

  • Sommige apparaten, zoals een iPhone, maken direct na het koppelen verbinding, zodat de Bluetooth-indicator op uw soundbar aan blijft. Andere apparaten, zoals notebooks, kunnen u vragen of u verbinding wilt maken. In dit geval blijft de Bluetooth-indicator knipperen totdat er een verbinding tot stand is gebracht.
  • Wanneer u uw soundbar inschakelt, maakt deze automatisch verbinding met het laatst verbonden apparaat als dat apparaat binnen bereik is. Om verbinding te maken met een ander gekoppeld apparaat, schakelt u Bluetooth uit of ontkoppelt u het huidige gekoppelde apparaat en maakt u handmatig verbinding met het andere gekoppelde apparaat.
  • Wanneer u wordt gebeld terwijl u muziek afspeelt via een telefoon, stopt de muziek automatisch.
  • Wanneer het gesprek is beëindigd, kan de huidige track, afhankelijk van de instelling van uw telefoon, de weergave hervatten.

Uw apparaten ontkoppelen

Schakel de Bluetooth-functie op uw apparaat uit of houd de knop op de afstandsbediening ingedrukt.
Opmerking: Zie de online gebruikershandleiding voor meer informatie over het gebruik van Bluetooth.

UW SOUNDBAR GEBRUIKEN

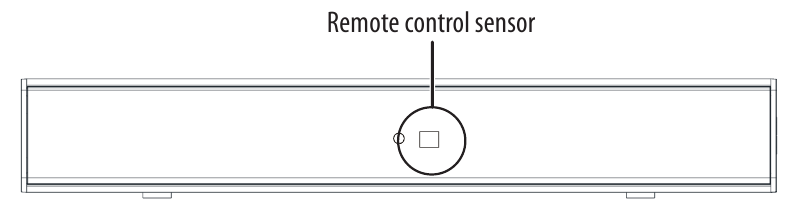

De afstandsbediening gebruiken

  1. Plaats 2 AAA-batterijen in het batterijvak voordat u de afstandsbediening voor de eerste keer gebruikt.
  2. Richt de afstandsbediening rechtstreeks op de sensor voor de afstandsbediening aan de voorkant van de soundbar. U moet zich binnen ongeveer 8 meter (26 ft.) van uw soundbar bevinden. Opmerking: Een Insignia TV-afstandsbediening kan het volume van uw soundbar regelen. Als u geen Insignia TV hebt en een universele afstandsbediening wilt programmeren, raadpleeg dan de documentatie die bij uw tv of universele afstandsbediening is geleverd.

De afstandsbediening gebruiken

Naar uw soundbar luisteren

  1. Druk op de (Power) (Aan/uit) knop op uw soundbar of afstandsbediening. De stroomindicator gaat uit en de bronindicator gaat branden.
  2. Zet het audiobronapparaat dat is aangesloten op uw soundbar aan en start de weergave.
  3. Druk herhaaldelijk op de knop op uw soundbar om de audiobron te selecteren of druk op de geselecteerde bronknop op de afstandsbediening totdat u geluid uit uw soundbar hoort. Opmerking: Als u de OPTICAL-verbinding gebruikt, moet u de audio-uitvoerinstelling van uw apparaat wijzigen in PCM-indeling. Raadpleeg de handleiding die bij uw audiobronapparaat is geleverd voor meer informatie.
  4. Pas het volume op uw soundbar of het audiobronapparaat aan op een comfortabel niveau.

    Continu gebruik van geluid met een hoog volume kan uw gehoor permanent beschadigen.
  5. Druk op de (Power) (Aan/uit) knop om uw soundbar uit te schakelen. De stroomindicator brandt rood.

UW SOUNDBAR MONTEREN

Als u uw soundbar onder een aan de muur gemonteerde flatscreen-tv wilt monteren, schaf dan een montageset voor de soundbar aan en volg de meegeleverde instructies.

PROBLEEMOPLOSSING

Raadpleeg deze lijst voor een mogelijke oplossing voordat u service aanvraagt:
1-877-467-4289 (VS en Canada). Raadpleeg ook de online FAQ's op www.insigniaproducts.com.

PROBLEEM MOGELIJKE OPLOSSINGEN
De stroom gaat niet aan.
  • Zorg ervoor dat de AC-voedingsadapter goed is aangesloten op het stopcontact en de soundbar.
  • Zorg ervoor dat de soundbar is ingeschakeld. Deze wordt niet automatisch ingeschakeld wanneer u uw tv of andere geluidsbron inschakelt.
De afstandsbediening werkt niet.
  • Verwijder eventuele obstakels tussen de afstandsbediening en de IR-sensor op de soundbar.
  • De batterijen van de afstandsbediening zijn mogelijk leeg, vervang ze.
  • Ga dichter naar de soundbar. De afstandsbediening is alleen effectief tot ongeveer 8 m (26 ft.) van de soundbar en binnen 30° aan weerszijden.
Het geluid hapert of bromt.
  • Zorg ervoor dat u bent aangesloten op een audio-UIT-aansluiting op uw geluidsbron. De poort verzendt geen audio als het een INPUT-aansluiting is.
  • Zorg ervoor dat alle verbindingen goed vastzitten en dat kabels niet kapot of beschadigd zijn.
  • Als u de OPTISCHE verbinding gebruikt, zorg er dan voor dat de audiobron van het bronapparaat is ingesteld op de "PCM"-indeling. Raadpleeg de documentatie die u bij het audiobronapparaat (zoals een tv of dvd/Blu-ray-speler) hebt ontvangen voor meer informatie.
  • Sluit een ander bronapparaat (zoals een tv of dvd/Blu-ray-speler) aan om te zien of het brommen nog steeds optreedt. Zo niet, dan kan dit duiden op een probleem met het oorspronkelijke bronapparaat.
  • Gebruik een andere verbindingsmethode (probeer bijvoorbeeld Optical in plaats van AUX IN) tussen de soundbar en het bronapparaat om er zeker van te zijn dat de aansluitingen op beide apparaten nog werken.
  • Zorg ervoor dat de audiokabel die u gebruikt niet beschadigd of kapot is. Probeer een andere.
Ik hoor geluid van zowel mijn tv als mijn soundbar.
  • Schakel de interne luidsprekers van uw tv uit of demp ze. Raadpleeg de handleiding van de tv voor instructies.
Er is geen geluid of zeer weinig geluid.
  • Zorg ervoor dat u bent aangesloten op een audio-UIT-aansluiting op uw geluidsbron. De poort verzendt geen audio als het een INPUT-aansluiting is.
  • Zorg ervoor dat het volumeniveau van de soundbar is ingesteld op een adequaat niveau.
  • Als u Bluetooth gebruikt, zet dan het volume op uw Bluetooth-apparaat hoger.
  • Als u Bluetooth gebruikt, zorg er dan voor dat uw Bluetooth-apparaat niet is gekoppeld met een ander apparaat dan de soundbar.
  • Zorg ervoor dat het volumeniveau niet is gedempt. Druk nogmaals op de (mute) (dempen) knop op de afstandsbediening om de geluidsuitvoer te herstellen.
  • Zorg ervoor dat de juiste audiobron is geselecteerd. Druk herhaaldelijk op de (sound source selector) (geluidsbronselector) knop op uw soundbar of de knop op uw afstandsbediening om over te schakelen naar de juiste audiobron.
Mijn tv-afstandsbediening bedient mijn soundbar niet.
  • Universele afstandsbedieningen regelen alleen het volume van uw soundbar. Gebruik de bedieningselementen op uw soundbar of de afstandsbediening die erbij is geleverd om de audiobron of geluidsmodus van de soundbar te wijzigen.
  • Zorg ervoor dat u uw universele afstandsbediening op de afstandssensor aan de voorkant van uw soundbar richt.
  • Zorg ervoor dat u de juiste bron selecteert op uw universele afstandsbediening.
Er is geen geluid of zeer weinig geluid.
  • Zorg ervoor dat de stroom is ingeschakeld en dat alle verbindingen goed vastzitten.
  • Zorg ervoor dat het volume op uw geluidsbron is verhoogd.
  • Als u de OPTICALE verbinding gebruikt, zorg er dan voor dat de audiobron van het bronapparaat is ingesteld op de "PCM"-indeling. Raadpleeg de documentatie die u bij het audiobronapparaat (zoals een tv of dvd/Blu-ray-speler) hebt ontvangen voor meer informatie.
  • Zorg ervoor dat de audiokabel die u gebruikt niet beschadigd of kapot is. Probeer een andere.
  • Zorg ervoor dat het geluidsbronapparaat geluid uitvoert naar de soundbar.
Er is geen geluid of een laag volume in de Bluetooth-modus.
  • Zorg ervoor dat uw Bluetooth-apparaat is ingeschakeld en dat "NS-HMSB20" is geselecteerd.
  • Zet het volume op uw soundbar hoger.
  • Zet het volume op uw Bluetooth-apparaat hoger.
  • Zorg ervoor dat uw Bluetooth-apparaat niet is gedempt.
  • Zorg ervoor dat u muziek afspeelt vanaf uw Bluetooth-apparaat.
  • Zorg ervoor dat u de Bluetooth-bron op uw soundbar hebt geselecteerd.
  • Zorg ervoor dat uw soundbar niet is gekoppeld aan een ander Bluetooth-apparaat.
  • Zorg ervoor dat uw Bluetooth-apparaat niet is gekoppeld aan een andere Bluetooth-luidspreker of een ander apparaat.
Mijn soundbar maakt geen verbinding met mijn Bluetooth-apparaat.
  • Verklein de afstand tussen uw soundbar en uw Bluetooth-apparaat.
  • Schakel uw apparaten uit en weer in. Koppel uw soundbar en uw Bluetooth-apparaat opnieuw.
  • Zorg ervoor dat uw soundbar niet is gekoppeld aan een ander Bluetooth-apparaat.
  • Zorg ervoor dat uw soundbar en Bluetooth-apparaat beide in de koppelingsmodus staan.
  • Zorg ervoor dat uw Bluetooth-apparaat niet aan een ander apparaat is gekoppeld.
  • Zorg ervoor dat u "NS-HMSB20" op uw Bluetooth-apparaat hebt geselecteerd.
Mijn Bluetooth-apparaat wordt steeds ontkoppeld.
  • Verklein de afstand tussen uw soundbar en uw Bluetooth-apparaat.
  • Als de batterij van uw Bluetooth-apparaat bijna leeg is, laad de batterij dan op.
"NS-HMSB20" verschijnt niet op mijn Bluetooth-apparaat.
  • Verklein de afstand tussen uw soundbar en uw Bluetooth-apparaat.
  • Zet uw soundbar in de koppelingsmodus en vernieuw vervolgens uw lijst met Bluetooth-apparaten. Zie de documentatie die bij uw Bluetooth-apparaat is geleverd voor meer informatie.
  • Zorg ervoor dat uw Bluetooth-apparaat zichtbaar is voor andere apparaten. Zie de documentatie die bij uw Bluetooth-apparaat is geleverd voor meer informatie.
Het geluid loopt achter of ik hoor een echo.
  • Schakel de interne luidsprekers van uw tv uit of demp ze. Raadpleeg de handleiding van de tv voor instructies.

EEN JAAR BEPERKTE GARANTIE
Ga naar www.insigniaproducts.com voor details.
CONTACT MET INSIGNIA: Voor klantenservice, bel 877-467-4289 (VS en Canada)
www.insigniaproducts.com
INSIGNIA is een handelsmerk van Best Buy en haar gelieerde bedrijven
Gedistribueerd door Best Buy Purchasing, LLC
7601 Penn Ave South, Richfield, MN 55423 U.S.A.
©2019 Best Buy. Alle rechten voorbehouden.
