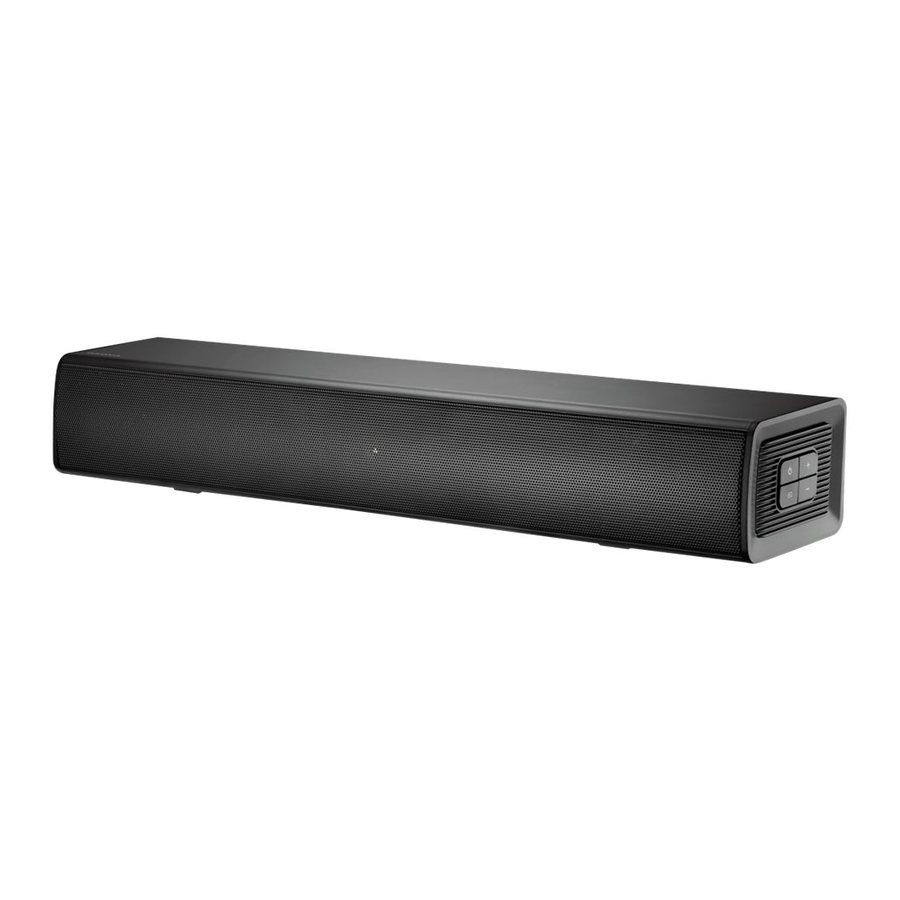

Insignia NS-HMSB20 - 2.0-kanalli mini saundbar uchun tezkor sozlash bo'yicha qo'llanma

Mundarija

XUSUSIYATLARI

  • Ko'p qirrali ulanish imkoniyatlari
  • Televizorga va qo'shimcha audio qurilmaga ulanish imkonini beradi
  • Uch xil ovoz rejimi
  • Bitta kabel orqali ulanish televizorga osongina ulanadi
  • Bluetooth simsiz ravishda Bluetooth-ni qo'llab-quvvatlaydigan qurilmangizdan audio oqimini uzatadi
  • O'rnatish teshiklari saundbarni devorga osib qo'yish imkoniyatini beradi

XUSUSIYATLARI

PAKET ICHIDAGISI

PAKET ICHIDAGISI

# TA'RIF FUNKSIYA
SOUNDBAR
1 Kalonka (Speaker) Chap va o'ng kalonkalar
2 Holat indikatori Turli rangdagi LEDlar quyidagilarni ko'rsatadi:
  • Qizil - Kutish rejimi (Standby mode)
  • Yashil - Raqamli optik (Digital optical)
  • Ko'k - Bluetooth
  • Sariq - AUX IN
  • Binafsha - USB
3 Masofadan boshqarish pulti sensori Masofadan boshqarish pultidan signallarni aniqlaydi.
4 (Quvvat) tugmasi Saundbarni yoqish uchun bosing, kutish rejimiga qaytish uchun yana bosing.
5 + / - Tugmalar Saundbar ovozini oshirish yoki kamaytirish uchun bosing.
6 (ovoz manbai selektori) Mavjud ovoz manbalari bo'ylab aylanish uchun bosing.
7 AUX IN uyalari RCA audio kabelini (qo'shilgan) ushbu uyalarga ulang, qizilni qizilga va oqni oqga.
8 USB porti Siz USB manbaidan WAV fayllarini o'ynashingiz mumkin.
9 OPTICAL uyasi Agar televizoringizda (yoki boshqa audio manba qurilmangizda) Optical OUT uyasi bo'lsa, raqamli optik kabelni (qo'shilmagan) manba qurilmangizga va ushbu uyaga ulang. Manbadan chiqadigan ovoz PCM formatiga o'rnatilganligiga ishonch hosil qiling.
10 DC IN uyasi Saundbarni quvvatlantirish uchun AC quvvat adapterini ushbu uyaga ulang.
MASOFADAN BOSHQARISH PULTI
11 Quvvat (Power) Saundbarni yoqish uchun bosing. Saundbarni kutish rejimiga o'tkazish uchun yana bosing.
12 (ovoz manbai selektori) Mavjud ovoz manbalari bo'ylab aylanish uchun qayta-qayta bosing.
13 + /- tugmalar Saundbar ovozini oshirish yoki kamaytirish uchun bosing.
14 Ovoz rejimi tugmalari (Sound Mode buttons) Ovoz rejimini tanlash uchun bosing, faollashtirilganda saundbardagi holat indikatori uch marta oq rangda miltillaydi. STANDART - umumiy musiqa yoki televizor ko'rsatuvlarini tinglash. TEATR - kino ovozini teatr muhiti uchun optimallashtirish. Yangiliklar - televizor yangiliklari va boshqalar uchun og'zaki ovoz yoki dialogni optimallashtirish.
15 (Ovozni o'chirish (Mute)) Saundbardagi ovozni o'chirish uchun bosing. Ovozni tiklash uchun yana bosing.
16 Bluetooth/USB Tugmalari Bluetooth yoki USB manbai tanlanganida, quyidagi tugmalar bilan ijroni boshqarishingiz mumkin: Oldingi / Ijro/pauza (Play pause) / Keyingi
PAIR: Bluetooth-ni uzish uchun uch soniya bosib turing.

SOUNDBARNI ULASH

Audio OUT portlarini aniqlash uchun televizor, DVD/Blu-ray pleer yoki kabel qutisi kabi ovoz manbai qurilmangizning orqa tomoniga qarang. Audio manbangizga mos keladigan quyidagi ulanish variantlaridan birini tanlang. Bir nechta qurilmani ulashingiz va kerak bo'lganda ovoz manbasini almashtirishingiz mumkin. Eslatma: Ulanishlarni amalga oshirayotganda barcha qurilmalarni o'chiring.

AUDIO SIFATI UYA TURI (manba qurilmada) KABEL
ENG YAXSHISI Raqamli optik kabel (qo'shilmagan)
YAXSHI RCA audio kabeli (qo'shilgan)
YAXSHI 3,5 mm audio kabeli (adapter qo'shilgan)

Raqamli ulanish (ENG YAXSHISI)

  1. Raqamli optik kabelning bir uchini saundbardingizdagi OPTICAL uyasiga ulang.
  2. Boshqa uchini audio manba qurilmangizdagi Raqamli Optik Chiqish portiga ulang.
  3. Qurilmaning audio chiqishini PCM formatiga o'zgartiring (odatda audio sozlamalarida topiladi). Qo'shimcha ma'lumot olish uchun audio manba qurilmangiz bilan birga kelgan hujjatlarga qarang.
  4. Saundbar yoki masofadan boshqarish pultidagi tugmani manba indikatori yashil rangga o'tguncha qayta-qayta bosing.

Raqamli ulanish

RCA ulanishi (YAXSHI)

  1. RCA audio kabelidagi qizil va oq RCA ulagichlarini saundbardingizdagi AUX IN portlariga ulang.
  2. Boshqa uchini audio manba qurilmangizdagi RCA audio OUTPUT portlariga ulang. Eslatma: Kabel uchlari portlar rangiga mos kelishiga ishonch hosil qiling.
  3. tugmani saundbar yoki masofadan boshqarish pultida manba indikatori sariq rangga o'tguncha qayta-qayta bosing.

RCA ulanishi

3,5 mm ulanish (YAXSHI)

  1. RCA audio kabelidagi qizil va oq RCA ulagichlarini saundbardingizdagi AUX IN portiga ulang, so'ngra boshqa uchidagi uyalarni 3,5 mm dan RCA kabel adapteriga (qo'shilgan) ulang.
  2. Adapterning boshqa uchini audio manba qurilmangizdagi naushnik yoki AUX chiqishiga ulang.
  3. Saundbar yoki masofadan boshqarish pultidagi tugmani manba indikatori sariq rangga o'tguncha qayta-qayta bosing.

3,5 mm ulanish

USB ulanishi

Eslatma: Agar saundbarni devorga o'rnatsangiz, USB xotira kartasini ovoz manbai sifatida ulashingiz mumkin emas.

  1. USB xotira kartasini (WAV fayllari bilan) saundbardingizning orqa tomonidagi USB portiga ulang.
  2. Saundbarni ulang, so'ngra uni yoqing.
  3. Saundbar yoki masofadan boshqarish pultidagi tugmani manba indikatori binafsha rangga o'tguncha qayta-qayta bosing.
  4. Masofadan boshqarish pultidagi ( ijro/pauza (play/pause)) PAIR, ( oldingi) va ( keyingi) tugmalarini bosib USB ijrosini boshqaring. Eslatma: Agar ijro darhol boshlanmasa, masofadan boshqarish pultidagi ( ijro/pauza (play/pause))/PAIR tugmasini bosing.

USB ulanishi

AC ADAPTERNI ULASH

  • Ulanishdan oldin elektr rozetkasi AC adapterining 100-240 V, 50/60 Hz kirish talablariga mos kelishiga ishonch hosil qiling.
  • Faqat taqdim etilgan AC adapteridan foydalaning.
  • AC adapterini faqat barcha boshqa ulanishlar amalga oshirilgandan so'ng ulang.
  1. AC adapterini saundbarning orqa tomonidagi DC IN uyasiga ulang.
  2. AC adapterining boshqa uchini elektr rozetkasiga yoki kuchlanish stabilizatoriga ulang.

AC ADAPTERNI ULASH

BLUETOOTH ORQALI SOUNDBARNI ULASH (Ixtiyoriy)

Qurilmalaringizni bog'lash

  1. Soundbaringizni yoqing.
  2. Bluetooth qurilmangizni soundbaringizdan 30 fut (10 m) masofada joylashtiring.
  3. Soundbardagi yoki masofadan boshqarish pultidagi tugmani bosing. LED ko'k rangda miltillaydi.
  4. Qurilmangizning Bluetooth sozlamalariga o'ting, Bluetooth-ni yoqing, so'ngra mavjud qurilmalarni qidiring. Qurilmangizni bog'lash haqida qo'shimcha ma'lumot olish uchun qurilmangiz hujjatlariga murojaat qiling.
  5. Bluetooth qurilmangizda qurilmalar ro'yxatidan NS-HMSB20 ni tanlang. Agar NS-HMSB20 ko'rsatilmasa, 1-4-qadamlarni takrorlang.
  6. Agar PIN kod so'ralsa, 0000 kiriting.
  7. Bog'lash tugallangach, LED doimiy ko'k rangda yonadi.

ma'lumot Eslatmalar:

  • iPhone kabi ba'zi qurilmalar bog'langanidan so'ng darhol ulanadi, shuning uchun soundbaringizdagi Bluetooth indikatori yonib turadi. Noutbuk kompyuterlari kabi boshqa qurilmalar ulanishni xohlaysizmi, deb so'rashi mumkin. Bunday holda, Bluetooth indikatori ulanish o'rnatilmaguncha miltillashda davom etadi.
  • Soundbaringizni yoqsangiz, u avtomatik ravishda oxirgi ulangan qurilmaga ulanadi, agar bu qurilma diapazonda bo'lsa. Boshqa bog'langan qurilmaga ulanish uchun Bluetooth-ni o'chiring yoki hozirda bog'langan qurilmadan ajratib oling va boshqa bog'langan qurilmaga qo'lda ulaning.
  • Telefonda musiqa tinglash paytida qo'ng'iroq qabul qilinsa, musiqa avtomatik ravishda to'xtaydi.
  • Qo'ng'iroq tugagach, telefoningiz sozlamalariga qarab, joriy trek qayta ijro etilishi mumkin.

Qurilmalaringizni uzish

Qurilmangizdagi Bluetooth funksiyasini o'chiring yoki tugmani masofadan boshqarish pultida bosib turing.
Eslatma: Bluetooth-dan foydalanish haqida ko'proq ma'lumot olish uchun onlayn foydalanuvchi qo'llanmasiga qarang.

SOUNDBARINGIZDAN FOYDALANISH

Masofadan boshqarish pultidan foydalanish

  1. Birinchi marta foydalanishdan oldin batareya bo'linmasiga 2 ta AAA batareyasini o'rnating.
  2. Masofadan boshqarish pultini to'g'ridan-to'g'ri soundbarning old tomonidagi masofadan boshqarish pulti sensoriga qaratib turing. Siz soundbaringizdan taxminan 26 fut (8 m) masofada bo'lishingiz kerak. Eslatma: Insignia televizorining masofadan boshqarish pulti soundbaringizning ovozini boshqarishi mumkin. Agar sizda Insignia televizori bo'lmasa va universal masofadan boshqarish pultini dasturlamoqchi bo'lsangiz, televizoringiz yoki universal masofadan boshqarish pulti bilan birga kelgan hujjatlarga qarang.

Masofadan boshqarish pultidan foydalanish

Soundbaringizni tinglash

  1. Soundbaringizdagi yoki masofadan boshqarish pultidagi (Quvvat) tugmasini bosing. Quvvat indikatori o'chadi va manba indikatori yonadi.
  2. Soundbaringizga ulangan audio manba qurilmasini yoqing va ijroni boshlang.
  3. Soundbaringizdan ovoz eshitilguncha audio manbani tanlash uchun soundbaringizdagi tugmani qayta-qayta bosing yoki masofadan boshqarish pultidagi tanlangan manba tugmasini bosing. Eslatma: Agar siz OPTIK ulanishdan foydalansangiz, qurilmangizning audio chiqish sozlamalarini PCM formatiga o'zgartirishingiz kerak. Qo'shimcha ma'lumot olish uchun audio manba qurilmangiz bilan birga kelgan qo'llanmaga qarang.
  4. Soundbaringizdagi yoki audio manba qurilmasidagi ovoz balandligini qulay darajaga sozlang.

    Yuqori ovozli tovushdan doimiy foydalanish eshitish qobiliyatingizga doimiy zarar etkazishi mumkin.
  5. Soundbaringizni o'chirish uchun (Quvvat) tugmasini bosing. Quvvat indikatori qizil rangda yonadi.

SOUNDBARINGIZNI O'RNATISH

Agar siz soundbaringizni devorga o'rnatilgan tekis ekranli televizor ostiga o'rnatmoqchi bo'lsangiz, soundbarni o'rnatish to'plamini sotib oling, so'ngra taqdim etilgan ko'rsatmalarga amal qiling.

MUAMMOLARNI BARTARAF ETISH

Xizmat ko'rsatishga qo'ng'iroq qilishdan oldin, muammolarni bartaraf etish bo'yicha ushbu ro'yxatni tekshiring:
1-877-467-4289 (AQSh va Kanada). Shuningdek, www.insigniaproducts.com saytidagi onlayn savollarga javoblarni tekshiring.

MUAMMO POSSIBLE SOLUTIONS (POSSIBLE SOLUTIONS)
Quvvat yoqilmaydi.
  • AC quvvat adapteri quvvat manbaiga va soundbarga mahkam ulanganligiga ishonch hosil qiling.
  • Soundbar yoqilganligiga ishonch hosil qiling. Televizoringizni yoki boshqa ovoz manbangizni yoqqaningizda u avtomatik ravishda yoqilmaydi.
Masofadan boshqarish pulti ishlamaydi.
  • Masofadan boshqarish pulti va soundbardagi IR sensori o'rtasidagi barcha to'siqlarni olib tashlang.
  • Masofadan boshqarish pultining batareyalari tugagan bo'lishi mumkin, ularni almashtiring.
  • Soundbarga yaqinroq boring. Masofadan boshqarish pulti faqat soundbardan taxminan 26 fut (8 m) gacha va har ikki tomonda 30° ichida samarali.
Ovoz uzilib qoladi yoki g'uvillaydi.
  • Ovoz manbaingizdagi audio OUT jekiga ulanganligingizga ishonch hosil qiling. Agar u INPUT jeki bo'lsa, port audio chiqarmaydi.
  • Barcha ulanishlar xavfsiz ekanligiga va kabellar buzilmagan yoki shikastlanmaganligiga ishonch hosil qiling.
  • Agar siz OPTICAL ulanishidan foydalanayotgan bo'lsangiz, manba qurilmasining audio manbai "PCM" formatiga o'rnatilganligiga ishonch hosil qiling. Qo'shimcha ma'lumot olish uchun audio manba qurilmasi (masalan, televizor yoki DVD/Blu-ray pleer) bilan birga olgan hujjatlarga qarang.
  • G'uvillash hali ham sodir bo'ladimi yoki yo'qligini bilish uchun boshqa manba qurilmasiga (masalan, televizor yoki DVD/Blu-ray pleer) ulaning. Agar u sodir bo'lmasa, bu asl manba qurilmasi bilan bog'liq muammoni ko'rsatishi mumkin.
  • Ikkala qurilmadagi jeklar hali ham ishlayotganligiga ishonch hosil qilish uchun soundbar va manba qurilmasi o'rtasida boshqa ulanish usulidan foydalaning (masalan, AUX IN o'rniga Optical-ni sinab ko'ring).
  • Foydalanayotgan audio kabelingiz shikastlanmagan yoki buzilmaganligiga ishonch hosil qiling. Boshqasini ishlatib ko'ring.
Men televizorimdan ham, soundbarimdan ham ovoz eshita olaman.
  • Televizoringizning ichki dinamiklarini o'chiring yoki ovozini o'chiring. Ko'rsatmalar uchun televizor qo'llanmasiga qarang.
Ovoz yo'q yoki ovoz juda past.
  • Ovoz manbaingizdagi audio OUT jekiga ulanganligingizga ishonch hosil qiling. Agar u INPUT jeki bo'lsa, port audio chiqarmaydi.
  • Soundbar ovoz balandligi yetarli darajada o'rnatilganligiga ishonch hosil qiling.
  • Agar siz Bluetooth-dan foydalanayotgan bo'lsangiz, Bluetooth qurilmangizdagi ovoz balandligini oshiring.
  • Agar siz Bluetooth-dan foydalanayotgan bo'lsangiz, Bluetooth qurilmangiz soundbardan boshqa qurilma bilan ulanmaganligiga ishonch hosil qiling.
  • Ovoz balandligi o'chirilmaganligiga ishonch hosil qiling. Ovoz chiqishini tiklash uchun masofadan boshqarish pultidagi (mute) (ovozsiz) tugmasini yana bosing.
  • To'g'ri audio manbai tanlanganligiga ishonch hosil qiling. To'g'ri audio manbaiga o'tish uchun soundbardingizdagi (sound source selector) (ovoz manbai selektori) tugmasini yoki masofadan boshqarish pultidagi tugmani qayta-qayta bosing.
Mening televizorimning masofadan boshqarish pulti soundbarimni boshqarmaydi.
  • Universal masofadan boshqarish pultlari faqat soundbaringizning ovoz balandligini boshqaradi. Soundbarning audio manbai yoki ovoz rejimini o'zgartirish uchun soundbardingizdagi boshqaruv elementlaridan yoki u bilan birga kelgan masofadan boshqarish pultidan foydalaning.
  • Universal masofadan boshqarish pultini soundbaringizning old tomonidagi masofadan boshqarish sensoriga qaratganingizga ishonch hosil qiling.
  • Universal masofadan boshqarish pultida to'g'ri manbani tanlaganingizga ishonch hosil qiling.
Ovoz yo'q yoki ovoz juda past.
  • Quvvat yoqilganligiga va barcha ulanishlar xavfsiz ekanligiga ishonch hosil qiling.
  • Ovoz manbaingizda ovoz balandligi oshirilganligiga ishonch hosil qiling.
  • Agar siz OPTICAL ulanishidan foydalanayotgan bo'lsangiz, manba qurilmasining audio manbai "PCM" formatiga o'rnatilganligiga ishonch hosil qiling. Qo'shimcha ma'lumot olish uchun audio manba qurilmasi (masalan, televizor yoki DVD/Blu-ray pleer) bilan birga olgan hujjatlarga qarang.
  • Foydalanayotgan audio kabelingiz shikastlanmagan yoki buzilmaganligiga ishonch hosil qiling. Boshqasini ishlatib ko'ring.
  • Ovoz manbai qurilmasi soundbarga ovoz chiqarayotganligiga ishonch hosil qiling.
Bluetooth rejimida ovoz yo'q yoki ovoz past.
  • Bluetooth qurilmangiz yoqilganligiga va "NS-HMSB20" tanlanganligiga ishonch hosil qiling.
  • Soundbardingizdagi ovoz balandligini oshiring.
  • Bluetooth qurilmangizdagi ovoz balandligini oshiring.
  • Bluetooth qurilmangiz ovozsiz holatda emasligiga ishonch hosil qiling.
  • Bluetooth qurilmangizdan musiqa ijro etayotganingizga ishonch hosil qiling.
  • Soundbardingizda Bluetooth manbasini tanlaganingizga ishonch hosil qiling.
  • Soundbardingiz boshqa Bluetooth qurilmasiga ulanmaganligiga ishonch hosil qiling.
  • Bluetooth qurilmangiz boshqa Bluetooth dinamikiga yoki boshqa qurilmaga ulanmaganligiga ishonch hosil qiling.
Mening soundbarim Bluetooth qurilmamga ulanmaydi.
  • Soundbaringiz va Bluetooth qurilmangiz o'rtasidagi masofani qisqartiring.
  • Qurilmalaringizni o'chiring, so'ngra yoqing. Soundbaringizni va Bluetooth qurilmangizni qayta ulang.
  • Soundbaringiz boshqa Bluetooth qurilmasiga ulanmaganligiga ishonch hosil qiling.
  • Soundbaringiz va Bluetooth qurilmangiz ulanish rejimida ekanligiga ishonch hosil qiling.
  • Bluetooth qurilmangiz boshqa qurilmaga ulanmaganligiga ishonch hosil qiling.
  • Bluetooth qurilmangizda "NS-HMSB20" ni tanlaganingizga ishonch hosil qiling.
Mening Bluetooth qurilmam doimiy ravishda ulanishni uzib qo'yadi.
  • Soundbaringiz va Bluetooth qurilmangiz o'rtasidagi masofani qisqartiring.
  • Agar Bluetooth qurilmangizdagi batareya quvvati kam bo'lsa, batareyani qayta zaryadlang.
"NS-HMSB20" mening Bluetooth qurilmamda ko'rinmaydi.
  • Soundbaringiz va Bluetooth qurilmangiz o'rtasidagi masofani qisqartiring.
  • Soundbaringizni ulanish rejimiga o'tkazing, so'ngra Bluetooth qurilmalari ro'yxatini yangilang. Qo'shimcha ma'lumot olish uchun Bluetooth qurilmangiz bilan birga kelgan hujjatlarga qarang.
  • Bluetooth qurilmangiz boshqa qurilmalar uchun ko'rinadiganligiga ishonch hosil qiling. Qo'shimcha ma'lumot olish uchun Bluetooth qurilmangiz bilan birga kelgan hujjatlarga qarang.
Ovoz kechikadi yoki men aks-sado eshitaman.
  • Televizoringizning ichki dinamiklarini o'chiring yoki ovozini o'chiring. Ko'rsatmalar uchun televizor qo'llanmasiga qarang.

BIR YILLIK CHEKLANGAN KAFOLAT
Tafsilotlar uchun www.insigniaproducts.com saytiga tashrif buyuring.
INSIGNIA BILAN BOG'LANISH: Mijozlarga xizmat ko'rsatish uchun 877-467-4289 (AQSh va Kanada) raqamiga qo'ng'iroq qiling
www.insigniaproducts.com
INSIGNIA - Best Buy va uning filial kompaniyalarining savdo belgisi
Best Buy Purchasing, LLC tomonidan tarqatilgan
7601 Penn Ave South, Richfield, MN 55423 U.S.A.
©2019 Best Buy. Barcha huquqlar himoyalangan.
