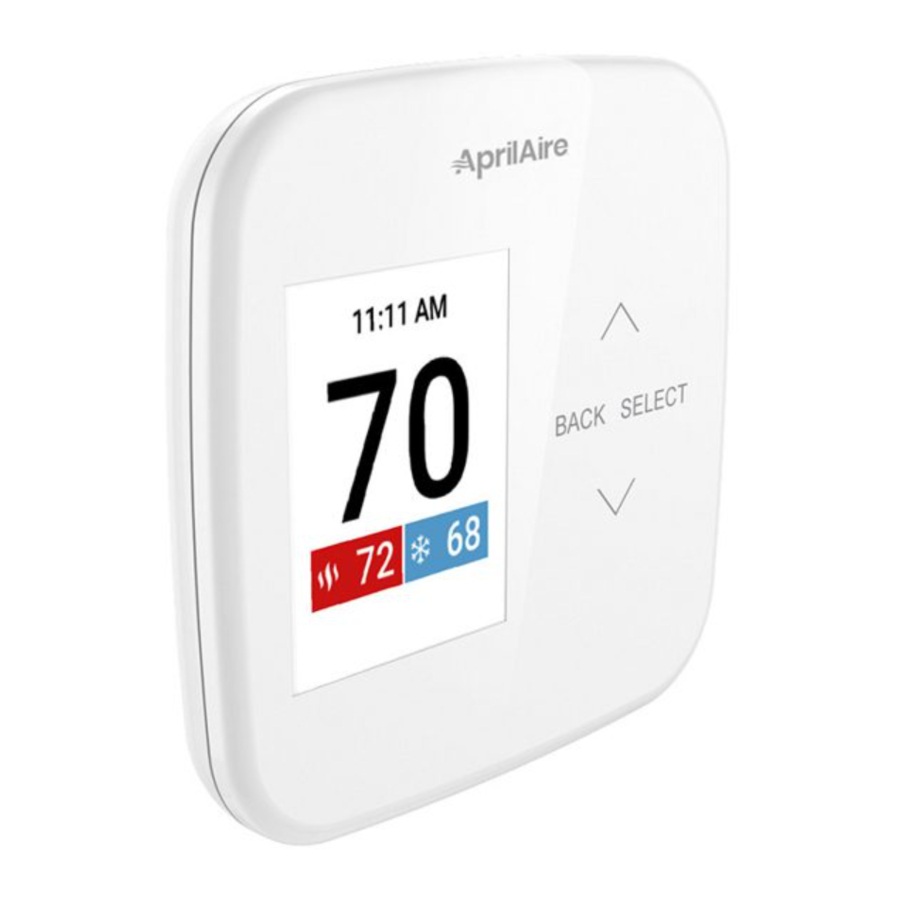

Aprilaire S86N MU, S86N MUPR - Thermostaat Handleiding

THERMOSTAATFUNCTIES

• Luchtkwaliteitsregeling binnenshuis (alleen S86N MUPR).
  OPMERKING: Er kan slechts één van de volgende IAQ-accessoires per installatie worden bediend:
  • Luchtbevochtiger, automatische of handmatige bediening.
  • Luchtontvochtiger.
  • Ventilatie, met temperatuur- en vochtigheidslimieten.
• Heat Blast® verhoogt de kamertemperatuur met 1,5°C tot 2,5°C.
• Gemakkelijk af te lezen kleurenscherm.
• 7 dagen programmeerbaarheid.
  • Geeft de kamertemperatuur, de luchtvochtigheid in de kamer, de temperatuurinstelling en de buitentemperatuur weer.
  • Herinneringen voor luchtfilter, luchtbevochtiger, luchtontvochtiger en HVAC-onderhoud.
  • Programmeerbare ventilatorregeling met ventilatormodus.
  • Eenvoudig te gebruiken temperatuurregeling kan het programmaschema op elk moment overschrijven.
  • Progressief herstel zorgt voor de juiste temperatuur aan het begin van een programma-evenement.
  • Sensor middeling en de mogelijkheid om een sensor toe te wijzen aan een schema-evenement.

SNELLE REFERENTIE NAAR BEDIENINGSELEMENTEN & DISPLAY

STARTSCHERM

HOOFDMENU

Hoofdmenu

Modus

Ventilator

Vasthouden

Schema

Heat Blast

Luchtbevochtiger

Luchtontvochtiger

Ventilatie

Luchtreiniging

Vakantie

Instellingen

Beschikbaarheid van items gebaseerd op geïnstalleerde opties en thermostaatmodel.

SCHERMBEVEILIGER

Start 45 seconden na inactiviteit, druk op een willekeurige knop om het scherm te activeren.

WERKING

SELECTEER SYSTEEMMODUS (EM HEAT / HEAT / COOL / AUTO / OFF)

1. Druk op SELECT om het Hoofdmenu te openen.
2. Gebruik of om de optie Modus te selecteren
3. Druk op SELECT om het menu Modus te openen:
4. Gebruik of om de gewenste modus te selecteren
   Heat: Thermostaat regelt alleen het verwarmingssysteem
   Cool: Thermostaat regelt alleen het koelsysteem
   Auto: (indien ingeschakeld in de installatie-instellingen) Thermostaat selecteert automatisch verwarming of koeling, afhankelijk van de binnentemperatuur
   Emergency Heat: (alleen voor warmtepompen met hulpverwarming) Thermostaat regelt de hulpverwarming. De warmtepomp werkt niet in de modus Em Heat
   Off: Verwarmings- en koelsystemen zijn uitgeschakeld
5. Druk op SELECT om de modus op te slaan en terug te keren naar het startscherm, of op BACK om af te sluiten zonder op te slaan. TEMPERATUURINSTELLING WIJZIGEN

TEMPERATUURINSTELLING WIJZIGEN

1. Druk in het Startscherm op of om de huidige temperatuurinstelling aan te passen.
2. De temperatuurinstelling wordt groter weergegeven tijdens de aanpassing.
3. De temperatuurinstelling wordt 3 seconden na de laatste aanpassing van kracht of druk op SELECT om op te slaan en terug te keren naar het startscherm.

Zie HET PROGRAMMASCHEMA WIJZIGEN voor meer informatie.

SELECTEER VENTILATORINSTELLING (AUTO / ON / CIRCULATE)

Wanneer de ventilatormodus wordt gewijzigd tijdens een programma-evenement, blijft deze in die modus totdat het volgende evenement start. De ventilator moet in het schema worden geprogrammeerd op Fan On om continu te draaien tijdens alle evenementen

1. Druk op SELECT om het Hoofdmenu te openen.
2. Gebruik of om de optie Fan te selecteren.
3. Druk op SELECT om het menu Fan te openen:
4. Gebruik of om de gewenste ventilatormodus te selecteren.
   On: Ventilator draait continu Gebruik deze modus voor maximale luchtcirculatie/filtering.
   Auto: Ventilator draait alleen wanneer het verwarmings- of koelsysteem is ingeschakeld.
   Circulate: Hetzelfde als Auto, maar zorgt ervoor dat de ventilator minstens 30 minuten per uur draait Gebruik deze modus voor een balans tussen energiebesparing en luchtcirculatie/reiniging.
5. Druk op SELECT om de ventilatormodus op te slaan en terug te keren naar het startscherm, of op BACK om af te sluiten zonder op te slaan ONDERHOUDSHERRINNERINGEN.

ONDERHOUDSHERRINNERINGEN

Onderhoudsherinneringen worden door de installateur ingesteld om aan te geven wanneer de apparatuur aan onderhoud toe is. Als er een onderhoudsherinnering wordt weergegeven, neem dan contact op met uw HVAC-dealer voor onderhoud. Ze kunnen worden gereset door de optie Reset (Resetten) te selecteren in het herinneringsbericht of in de optie Reset Service Reminders (Serviceherinneringen resetten) in het menu Settings (Instellingen).

VERGRENDELING

De gebruiker kan de toegang tot de functies van de thermostaat uitschakelen (zie GEBRUIKERSINSTELLINGEN TABEL voor details). Deze functie kan worden overschreven door de knop SELECT 7 seconden lang ingedrukt te houden.

FUNCTIES VOOR LUCHTKWALITEIT BINNENSHUIS

EVENT-BASED™ LUCHTREINIGING (INDIEN GEÏNSTALLEERD)

1. Selecteer Air Cleaning (Luchtreiniging) in het Main Menu (Hoofdmenu). Air Cleaning (Luchtreiniging) heeft twee tijdelijke gebeurtenissen en drie permanente modi die kunnen worden ingesteld. Air cleaning (Luchtreiniging) activeert de ventilator ten behoeve van luchtreiniging.
2. Events (Gebeurtenissen) (tijdelijk).
   3 Hrs: Wanneer geselecteerd, zal de luchtreiniger 3 uur continu draaien en dan terugkeren naar de meest recente modus van Auto, Continuous (Continu) of Off (Uit). Deze optie reinigt de lucht alleen wanneer dat nodig is; een voorbeeld is na het stofzuigen.
   24 Hrs: Kies deze optie wanneer seizoensgebonden allergieën toenemen en de luchtkwaliteit buiten het slechtst is. Uw luchtreiniger zal 24 uur continu draaien en dan terugkeren naar de meest recente modus van Auto, Continuous (Continu) of Off (Uit).
   NOTE: (OPMERKING:) De thermostaat beheert ventilator- en luchtreinigingsselecties wanneer de selecties elkaar overlappen.
3. Modes (Modi) (permanent)
   Auto: De luchtreiniger draait minimaal 30 minuten per uur. De luchtreiniger bewaakt de hoeveelheid tijd dat uw verwarmings- en koelsysteem draait; als 30 minuten niet wordt bereikt, wordt de luchtreiniger automatisch ingeschakeld. Dit maximaliseert de hoeveelheid luchtreiniging en minimaliseert het energieverbruik.
   Continuous: (Continu:) Deze optie biedt de maximale hoeveelheid beschikbare luchtreiniging. De luchtreiniger is 24 uur per dag, zeven dagen per week actief.
   Off: (Uit:) De luchtreiniger laat de ventilator niet draaien uitsluitend voor luchtreiniging

NOTE: (OPMERKING:) Als luchtreiniging is geïnstalleerd, vindt luchtreiniging nog steeds plaats tijdens normaal ventilatorgebruik tijdens verwarming, koeling of andere gebeurtenissen met betrekking tot de luchtkwaliteit binnenshuis

BEVOCHTIGINGSREGELING (ALLEEN S86N MUPR, INDIEN GEÏNSTALLEERD)

De thermostaat kan via de Installer (Installateur) worden geconfigureerd om een luchtbevochtiger te regelen en deze te bedienen in een van de twee modi, Automatic (Automatisch) of Manual (Handmatig). De thermostaat stelt u in staat om een reeks luchtvochtigheid in te stellen op basis van een buitentemperatuurmeting (Automatic (Automatisch)) of om een waarde in te stellen en vast te houden op basis van één ingesteld punt (Manual (Handmatig)).

1. Selecteer Humidifier (Luchtbevochtiger) in het Main Menu. (Hoofdmenu.)
2. Vanaf dit scherm kunt u de aanpassing van het luchtvochtigheidsniveau selecteren of de regeling in- of uitschakelen.
3. Om te bepalen op welke modus de thermostaat is ingesteld, zie 3a en 3b rechts.

AUTOMATISCHE MODUS

In de Automatic Mode (Automatische modus) ontvangt u de optimale hoeveelheid vocht, zodat uw huis en de inrichting ervan worden beschermd tegen de potentieel schadelijke gevolgen van overmatige of onvoldoende vochtigheid tijdens het stookseizoen. De thermostaat past automatisch de relatieve vochtigheid van uw huis aan op basis van de buitentemperatuur om zoveel mogelijk vocht te leveren en tegelijkertijd condensatie op de ramen te voorkomen.

De vochtigheidsinstelling moet in eerste instantie laag worden ingesteld om de vochtigheidsgrenzen van uw huis te bepalen. Volg deze stappen bij het aanpassen van uw thermostaat.

1. Pas de vochtigheidsinstelling aan naar 3, wat binnen het lage-normale bereik ligt. Tijdens de volgende 24-48 uur kan het nodig zijn om de instelling aan te passen voor meer of minder vochtigheid, afhankelijk van uw persoonlijke comfort en de constructie van uw huis.
2. Tijdens de koudste dagen van het eerste stookseizoen kunnen kleine aanpassingen nodig zijn. Dit is afhankelijk van de ramen en de algehele isolatie van uw huis. De relatieve vochtigheid in uw huis wordt dan nauwkeurig geregeld om aan uw behoeften te voldoen en zou tijdens toekomstige stookseizoenen geen aanpassing meer nodig hebben.

HANDMATIGE MODUS

In de Manual Mode (Handmatige modus) is het belangrijk om te anticiperen op dalingen en te reageren op stijgingen van de buitentemperatuur om zoveel mogelijk vocht vast te houden en tegelijkertijd condensatie op de ramen te voorkomen.

1. Gebruik TABLE 1 (TABEL 1) hieronder om de juiste instelling voor de relatieve vochtigheid te bepalen. Aanpassingen kunnen meerdere keren per dag nodig zijn gedurende het stookseizoen.

TABLE 1 (TABEL 1) – AANBEVOLEN RELATIEVE VOCHTIGHEID

Buitentemperatuur	Relatieve luchtvochtigheid binnenshuis
+50°F	50%
+40°F	45%
+30°F	40%
+20°F	35%
+10°F	30%
0°F	25%
-10°F	20%
-20°F	15%

ONTVOCHTIGINGSREGELING (ALLEEN S86N MUPR, INDIEN GEÏNSTALLEERD)

De thermostaat kan via de installatie van de installateur worden geconfigureerd om de ontvochtiging te regelen met een ontvochtiger voor het hele huis of met de airconditioner (koelunit). De thermostaat stelt u in staat om het gewenste vochtigheidsniveau (% relatieve vochtigheid) in uw huis in te stellen en kan worden gebruikt om de ontvochtiging On (Aan) of Off (Uit) te zetten.

1. Gebruik de ontvochtigingsaanpassing om het ontvochtigingsinstelpunt in te stellen op 60% wanneer het voor het eerst wordt geïnstalleerd. Laat de ontvochtiging werken totdat het eerste instelpunt is bereikt, voordat u beslist of u de vochtigheidsinstelling wilt wijzigen.
   Raise the setting (Verhoog de instelling) als u de voorkeur geeft aan less dry (minder droge) lucht; dit zal de hoeveelheid tijd dat de ontvochtiging werkt verminderen.
   Lower the setting (Verlaag de instelling) als u de voorkeur geeft aan more dry (meer droge) lucht; dit zal de hoeveelheid tijd dat de ontvochtiging werkt verhogen.

Uw comfort is de beste maatstaf voor het aanpassen van uw instelling. Wanneer uw ontvochtiger voor het eerst wordt geïnstalleerd, moet deze alle vocht verwijderen dat zich in eerste instantie in uw huis bevindt. Het huis fungeert als een spons, dus het vocht in de materialen van uw huis is op hetzelfde niveau als de lucht. Na het drogen van de lucht geven de materialen van het huis het vocht terug aan de lucht totdat ze weer op hetzelfde niveau zijn. Als gevolg hiervan is het niet ongebruikelijk dat de ontvochtiging gedurende een langere periode werkt wanneer deze voor het eerst wordt geïnstalleerd.

ALS ONTVOCHTIGING WORDT GEDAAN MET DE AIRCONDITIONER

De thermostaat koelt tot 3°F verder dan het koelinstelpunt voor ontvochtiging.

NOTE: (OPMERKING:) overkoeling is mogelijk niet voldoende om aan het ontvochtigingsinstelpunt te voldoen.

ENERGY SAVING TIP #1: (ENERGIEBESPARINGSTIP #1:)
Pas de instelling zo hoog aan als comfortabel is om de ontvochtigingstijd te verkorten – als het klam aanvoelt of vochtig of beschimmeld ruikt, verlaag dan de instelling. Om energie te besparen, zet u de ontvochtigingsregeling OFF (UIT) wanneer u uw ramen opent, net als bij airconditioning

ENERGY SAVING TIP #2: (ENERGIEBESPARINGSTIP #2:)
Als u uw huis voor een langere periode in de zomer verlaat, zet u de relatieve vochtigheid op 60% en het koelinstelpunt op het hoogste niveau dat voldoet aan de comfort- en veiligheidsbehoeften van uw huisdieren en bezittingen. Raadpleeg professionals om het beste instelpunt te bepalen. Dit houdt de vochtigheid op een gecontroleerd niveau om schimmel te helpen voorkomen en minimaliseert de hoeveelheid gebruikte koelenergie. Vacation (Vakantie) hold is een handige manier om het ontvochtigings- en koelinstelpunt aan te passen wanneer u weg bent.

VERSE LUCHTBELUCHTING (ALLEEN S86N MUPR, INDIEN GEÏNSTALLEERD)

Deze thermostaat kan via de Installer (Installateur) worden geconfigureerd om verse luchtventilatie te regelen op basis van een vooraf bepaald uurschema. U kunt dat schema tijdelijk overrulen om meer verse lucht binnen te brengen, indien gewenst, of het zelfs uitschakelen als de buitenomstandigheden slecht zijn.

1. Selecteer Ventilation (Ventilatie) in het Main Menu (Hoofdmenu)
2. Vanaf dit scherm kunt u Ventilation Events (Ventilatiegebeurtenissen) of Mode (Modus) selecteren.
   Ventilation (Ventilatie) heeft twee tijdelijke gebeurtenissen en twee permanente modi die kunnen worden ingesteld.
3. Events (Gebeurtenissen) (tijdelijk)
   3 Hours: (3 uur:) De ventilatie wordt constant bekrachtigd gedurende 3 uur en daarna keert de verse luchtmodus terug naar Auto of Off (Uit), afhankelijk van welke modus het meest recent actief was. Deze optie wordt gebruikt wanneer verse lucht nodig is.
   Example: (Voorbeeld:) Om ongewenste kookgeuren te verdunnen.
   24 Hours: (24 uur:) De ventilatie wordt constant bekrachtigd gedurende 24 uur en daarna keert de verse luchtmodus terug naar Auto of Off (Uit), afhankelijk van welke modus het meest recent actief was. Deze optie wordt gebruikt wanneer een grote hoeveelheid verse lucht gewenst is.
   Example: (Voorbeeld:) Een dag met gewenste buitenomstandigheden.
4. Mode (Modus) (permanent)
   Auto: De ventilatie wordt gecorrigeerd op basis van de parameters die door de installateur zijn ingesteld om te voldoen aan de ventilatie-eisen van uw huis.
   Off: (Uit:) De ventilatie werkt niet.

PROGRAMMA SCHEMA EN VASTHOUDEN

TIJD EN DATUM INSTELLEN

1. Selecteer Settings (Instellingen) in het Main Menu.
2. Selecteer in het menu Settings (Instellingen) Clock (Klok) om de tijd in te stellen, of Date (Datum) om de datum in te stellen.

PROGRAMMA SCHEMA'S BEGRIJPEN

Het dagelijkse schema is onderverdeeld in vier secties:

Wake: Temperatuur waarbij u het liefst wakker wordt

Leave: Temperatuur wanneer u niet thuis bent

Return: Temperatuur waarbij u het liefst thuiskomt

Sleep: Temperatuur waarbij u het liefst slaapt

De tijden en temperaturen die in TABEL 2 worden weergegeven, zijn de standaardwaarden. De begintijd en temperatuur van elke sectie kunnen worden gewijzigd om aan uw schema aan te passen. We raden deze instellingen aan, omdat ze uw verwarmings-/koelkosten kunnen verlagen. Het ventilatorprogramma is vooraf ingesteld op Auto voor alle gebeurtenissen

TABEL 2 – STANDAARDSCHEMA

Event Designator	Start Time	Set Temperature		Fan
		Heat	Cool
Wake	6:00 AM	70°F (21°C)	78°F (255°C)	Auto
Leave	8:00 AM	62°F (165°C)	85°F (295°C)	Auto
Return	5:00 PM	70°F (21°C)	78°F (255°C)	Auto
Sleep	10:00 PM	62°F (165°C)	82°F (275°C)	Auto

PROGRESSIEF HERSTEL

Met de Progressive Recovery-functie kan voorafgaand aan een geplande gebeurtenis worden voorverwarmd of voorgekoeld om de gewenste temperatuur te bereiken aan het begin van die geplande gebeurtenis.
VOORBEELD: Volgens TABEL 2 is de Wake (Wakker) tijd 6:00 uur, het Wake (Wakker) verwarmingspunt is 70°F en het Sleep (Slaap) punt is 62°F. De verwarming wordt voor 6:00 uur ingeschakeld, zodat de temperatuur 70°F bereikt tegen de tijd dat de Wake (Wakker) gebeurtenis begint.

PROGRAMMA SCHEMA'S WIJZIGEN

1. Vanuit de optie Schedule (Schema) in het Main Menu (Hoofdmenu) kunt u het schema On (Aan) of Off (Uit) zetten en wijzigingen aanbrengen in het schema.
   Modify: (Wijzigen:) De starttijd, temperatuur, ventilatormodus en regelende sensor (indien geïnstalleerd) van de gebeurtenis kunnen voor elke gebeurtenis van elke dag worden aangepast.
   On/Off: (Aan/Uit:) Wanneer het Schedule (Schema) is uitgeschakeld Off (Uit), blijft de thermostaat regelen op de huidige temperatuurinstelling totdat deze wordt aangepast met en .
2. Selecteer Modify (Wijzigen) om de standaard schema-instellingen te wijzigen.
3. Selecteer de groep dagen of de dag die u wilt wijzigen.
4. Pas de Wake (Wakker) details aan (Start (Begin), Heat (Verwarmen), Cool (Koelen), Fan (Ventilator), en/of selecteer Next (Volgende) om verder te gaan.

5. Pas de Leave (Vertrek) details aan en/of selecteer Next (Volgende) om verder te gaan.
6. Pas de Return (Terugkeer) details aan en/of selecteer Next (Volgende) om verder te gaan.
7. Pas de Sleep (Slaap) details aan en/of selecteer Next (Volgende) om verder te gaan.
8. 1. Als u een groep dagen hebt gewijzigd, kunt u Save & Exit (Opslaan en afsluiten) terug naar het Home-scherm.
   2. Of als u een enkele dag hebt gewijzigd, kunt u de instellingen kopiëren naar een andere dag of groep dagen.
9. Als u ervoor kiest om te kopiëren, ziet u dit bevestigingsbericht en kunt u terugkeren naar het menu Modify (Wijzigen) om wijzigingen aan te brengen in een andere dag door Edit More Days (Meer dagen bewerken) te selecteren of terug te keren naar het Home (Home) scherm door Save and Exit (Opslaan en afsluiten) te selecteren.

HEAT BLAST^® (INDIEN GEÏNSTALLEERD)

Heat Blast® verhoogt de huidige kamertemperatuur 3°F tot 5°F op basis van de door de installateur ingestelde instellingen en hervat vervolgens de normale werking

Om Heat Blast te activeren, selecteert u Heat Blast (Warmteboost) in het Menu (Menu) en gebruikt u de knop Select (Selecteren) om de schakelaar op ON (AAN) te zetten.

OPMERKING: De Heat Blast-knop (Warmteboost) is alleen beschikbaar als deze is ingeschakeld in de Installer Setup (Installateur Setup) en de thermostaat zich in de Heat (Verwarmen) of Emergency Heat (Noodverwarming) modus bevindt.

Om Heat Blast te annuleren, selecteert u Heat Blast (Warmteboost) in het Menu (Menu) en gebruikt u de knop Select (Selecteren) om de schakelaar op OFF (UIT) te zetten.

PROGRAMMA SCHEMA

VASTHOUDEN TIJDELIJK VASTHOUDEN

Druk op of om de temperatuur direct aan te passen wanneer het schema actief is. Dit houdt de temperatuurinstelling tijdelijk vast tot de volgende geplande gebeurtenis.

Een tijdelijke vasthouden kan ook worden ingesteld via de optie Hold (Vasthouden) in het Menu (Menu). De eindtijd van het vasthouden kan hier ook worden aangepast.

De tijdelijke vasthouden kan worden geannuleerd via de optie Hold (Vasthouden) in het Menu (Menu) of door de temperatuur terug aan te passen naar de geplande temperatuur.

VAKANTIE

Met deze energiebesparende functie kunt u het geprogrammeerde schema voor een langere periode opschorten. De geselecteerde temperatuur en het ontvochtigingspunt (optioneel) worden gehandhaafd tot de einddatum en -tijd van de vakantievasthouden. Zodra die datum en tijd zijn bereikt, wordt het eerder geprogrammeerde schema hervat. Als u eerder dan verwacht terugkeert, schakelt u de vakantievasthouden uit via de optie Vacation (Vakantie) in het Menu (Menu) om het geprogrammeerde schema te hervatten.

INSTALLATIEMENU

TABEL 3 – GEBRUIKERSYSTEEMINSTELLINGEN TABEL

Clock	Tijd instellen.
Date	Datum instellen.
Display	Het display kan tijdens de slaap worden uitgeschakeld voor lichtgevoelige locaties.
Scale	Temperatuurschaal wijzigen van Fahrenheit naar Celsius.
About	Bevat het modelnummer van de thermostaat en de software-/hardwareversie.
Reset Reminder	Vervallen serviceherinneringen resetten.
Lockout	Vergrendelt de bedieningselementen om manipulatie te voorkomen. Om de vergrendeling tijdelijk te overschrijven, houdt u de knop Select (Selecteren) 7 seconden ingedrukt.
