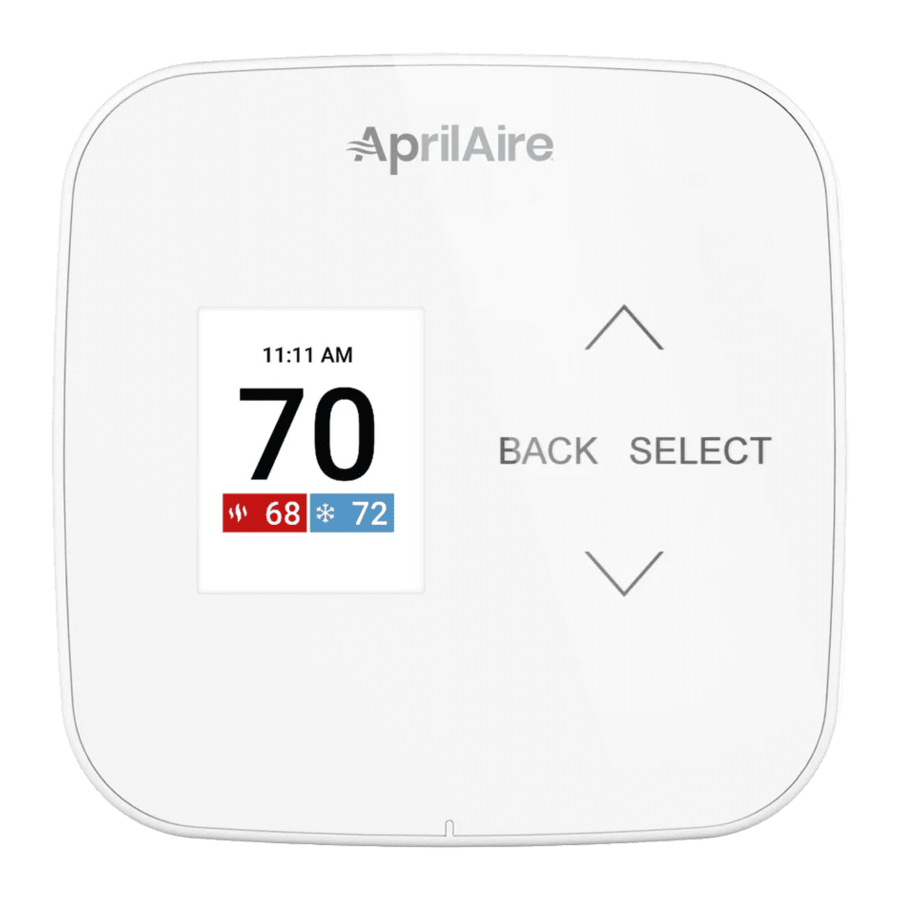

Aprilaire S84N 1H1C, S84N SU - Thermostaat Handleiding

PRODUCTKENMERKEN

• Heat Blast verhoogt de kamertemperatuur met 3°F tot 5°F
• Makkelijk af te lezen kleurendisplay
• 7 dagen programmeerbaarheid
• Geeft de kamertemperatuur en temperatuurinstelling weer
• Herinneringen voor luchtfilter en HVAC-onderhoud.
• Programmeerbare ventilatorregeling met ventilatorkringloopmodus
• Eenvoudig te gebruiken temperatuurregeling kan het programmaschema op elk moment overrulen
• Progressief herstel zorgt voor de juiste temperatuur bij de start van een programma-evenement

SNELLE REFERENTIE NAAR BEDIENING EN DISPLAY

STARTSCHERM

HOOFDMENU

SCREENSAVER

Start 45 seconden na inactiviteit, druk op een willekeurige knop om het scherm te activeren. OPMERKING: Screensaver is niet beschikbaar op thermostaatinstallaties die niet zijn aangesloten op de C-draad en alleen op batterijen werken.

VOEDINGSOPTIES

De thermostaat heeft een dubbele voeding. Hij kan 24 VAC, 2 "AA"-batterijen of beide gebruiken (om back-upstroom voor de klok te leveren). Batterijen zijn optioneel als de thermostaat bij de installatie op wisselstroom is aangesloten. Voor model S84N SU moet 24 VAC zijn aangesloten om de systeemfout te laten werken. De thermostaat heeft een geheugenback-up die de instellingen van de thermostaat opslaat in geval van een stroomonderbreking

WERKING

SYSTEEMMODUS SELECTEREN

(EM HEAT / HEAT / COOL / AUTO / OFF)

1. Druk op SELECT (SELECTEREN) om het Main Menu (Hoofdmenu) te openen
2. Gebruik of om de optie Mode (Modus) te selecteren
3. Druk op SELECT (SELECTEREN) om het menu Mode (Modus) te openen:
4. Gebruik of om de gewenste modus te selecteren
   Heat: (Verwarmen:) De thermostaat regelt alleen het verwarmingssysteem
   Cool: (Koelen:) De thermostaat regelt alleen het koelsysteem
   Auto: (Automatisch:) (indien ingeschakeld in de installatie-instellingen) De thermostaat selecteert automatisch verwarming of koeling, afhankelijk van de binnentemperatuur
   Emergency Heat: (Noodverwarming:) (alleen voor warmtepompen met hulpverwarming) De thermostaat regelt de hulpverwarming. De warmtepomp werkt niet in de modus Em Heat (Noodverwarming)
   Off: (Uit:) De verwarmings- en koelsystemen zijn uitgeschakeld
5. Druk op SELECT (SELECTEREN) om de modus op te slaan en terug te keren naar het startscherm, of op BACK (TERUG) om af te sluiten zonder op te slaan

TEMPERATUURINSTELLING WIJZIGEN

1. Druk in het Home (Start) scherm op of om de huidige temperatuurinstelling aan te passen
2. De temperatuurinstelling wordt groter tijdens het aanpassen
3. De temperatuurinstelling wordt 3 seconden na de laatste aanpassing van kracht of druk op SELECT (SELECTEREN) om op te slaan en terug te keren naar het startscherm

Zie PROGRAMMASCHEMA'S WIJZIGEN voor meer informatie

VENTILATORINSTELLING SELECTEREN

(AUTO/ON/CIRCULATE)
Wanneer de ventilatormodus wordt gewijzigd tijdens een programma-evenement, blijft deze in die modus tot het volgende evenement begint. De ventilator moet in het schema worden geprogrammeerd op Fan On (Ventilator aan) om continu te werken tijdens alle evenementen.

1. Druk op SELECT (SELECTEREN) om het Main Menu (Hoofdmenu) te openen
2. Gebruik of om de optie Fan (Ventilator) te selecteren
3. Druk op SELECT (SELECTEREN) om het menu Fan (Ventilator) te openen:
4. Gebruik of om de gewenste ventilatormodus te selecteren
   On: (Aan:) De ventilator draait continu. Gebruik deze modus voor maximale luchtcirculatie/filtering.
   Auto: (Automatisch:) De ventilator draait alleen wanneer het verwarmings- of koelsysteem is ingeschakeld
   Circulate: (Circuleren:) Hetzelfde als Auto (Automatisch), maar zorgt ervoor dat de ventilator minstens 30 minuten per uur aan staat. Gebruik deze modus voor een evenwicht tussen energiebesparing en luchtcirculatie/reiniging
5. Druk op SELECT (SELECTEREN) om de ventilatormodus op te slaan en terug te keren naar het startscherm, of op BACK (TERUG) om af te sluiten zonder op te slaan

ONDERHOUDSHERINNERINGEN

Onderhoudsherinneringen worden door de installateur ingesteld om aan te geven wanneer de apparatuur aan onderhoud toe is. Als er een onderhoudsherinnering wordt weergegeven, bel dan uw HVAC-dealer voor service. Ze kunnen worden gereset door de optie Reset (Resetten) te selecteren in het herinneringsbericht of in de optie Reset Service Reminders (Serviceherinneringen resetten) in het menu Settings (Instellingen)

EVENT-BASED AIR CLEANING

(INDIEN GEÏNSTALLEERD)

1. Selecteer Air Cleaning in het Main Menu (Hoofdmenu). Air Cleaning heeft twee tijdelijke gebeurtenissen en drie permanente modi die kunnen worden ingesteld. Air Cleaning activeert de ventilator voor luchtzuivering.

2. Events (gebeurtenissen) (tijdelijk)
   3 Hrs: Indien geselecteerd, werkt de luchtreiniger 3 uur onafgebroken en keert vervolgens terug naar de meest recente modus van Auto, Continuous (Continu) of Off (Uit). Deze optie zuivert de lucht alleen wanneer dat nodig is; een voorbeeld hiervan is na het stofzuigen
   24 Hrs: Kies deze optie wanneer het aantal seizoensgebonden allergieën piekt en de luchtkwaliteit buiten op zijn slechtst is. Uw luchtreiniger werkt 24 uur continu en keert vervolgens terug naar de meest recente modus van Auto, Continuous (Continu) of Off (Uit)
   OPMERKING: De thermostaat beheert ventilator- en luchtreinigingsselecties wanneer de selecties elkaar overlappen

3. Modes (Modi) (permanent)
   Auto: De luchtreiniger werkt minimaal 30 minuten per uur. De luchtreiniger bewaakt de hoeveelheid tijd dat uw verwarmings- en koelsysteem draait; als 30 minuten niet wordt bereikt, wordt de luchtreiniger automatisch ingeschakeld. Dit maximaliseert de hoeveelheid luchtzuivering en minimaliseert het energieverbruik.
   Continuous: (Continu:) Deze optie biedt de maximale hoeveelheid luchtzuivering die beschikbaar is
   De luchtreiniger is 24 uur per dag, zeven dagen per week actief
   Off: (Uit:) De luchtreiniger laat de ventilator niet draaien uitsluitend voor luchtzuivering.


OPMERKING: Indien luchtzuivering is geïnstalleerd, vindt luchtzuivering nog steeds plaats tijdens normaal ventilatorgebruik tijdens verwarming, koeling of andere gebeurtenissen met betrekking tot de luchtkwaliteit binnenshuis.

PROGRAMMASCHEMA EN VASTHOUDEN

TIJD EN DATUM INSTELLEN

1. Selecteer Settings (Instellingen) in het Main Menu (Hoofdmenu).

2. Selecteer in het menu Settings (Instellingen) Clock (Klok) om de tijd in te stellen, of Date (Datum) om de datum in te stellen.


PROGRAMMASCHEMA'S BEGRIJPEN

Het dagelijkse schema is verdeeld in vier delen:
Wake (Wakker worden): Temperatuur waarbij u het liefst wakker wordt.
Leave (Vertrekken): Temperatuur wanneer u niet thuis bent.
Return (Terugkomen): Temperatuur waarbij u het liefst thuiskomt.
Sleep (Slapen): Temperatuur waarbij u het liefst slaapt.

De tijden en temperaturen die in TABEL 1 worden weergegeven, zijn de standaardwaarden. De begintijd en temperatuur van elk gedeelte kunnen worden gewijzigd om aan uw schema aan te passen. Wij raden deze instellingen aan, omdat ze uw verwarmings-/koelingskosten kunnen verlagen. Het ventilatorprogramma is vooraf ingesteld op Auto voor alle gebeurtenissen.

PROGRESSIEF HERSTEL

Met de functie Progressief herstel kan voorafgaand aan een geplande gebeurtenis worden voorverwarmd of voorgekoeld om de gewenste temperatuur aan het begin van die geplande gebeurtenis te bereiken. Voorbeeld: Volgens TABEL 1 is de Wake (Wakker worden)-tijd 6:00 uur, het Wake (Wakker worden)-verwarmingspunt is 70°F en het Sleep (Slapen)-punt is 62°F. De verwarming wordt vóór 6:00 uur ingeschakeld, zodat de temperatuur 70°F bereikt tegen de tijd dat de Wake (Wakker worden)-gebeurtenis begint.

PROGRAMMASCHEMA'S WIJZIGEN

1. Vanuit de optie Schedule (Schema) in het Main Menu (Hoofdmenu) kunt u het schema On (Aan) of Off (Uit) zetten en wijzigingen in het schema aanbrengen.
   Modify (Wijzigen): De starttijd, temperatuur en ventilatormodus van de gebeurtenis kunnen voor elke gebeurtenis van elke dag worden aangepast.
   On/Off (Aan/Uit): Wanneer het Schedule (Schema) is uitgeschakeld (Off), blijft de thermostaat regelen op de huidige temperatuurinstelling totdat deze is aangepast met en .

2. Selecteer Modify (Wijzigen) om de standaard schema-instellingen te wijzigen.

3. Selecteer de groep dagen of de dag die u wilt wijzigen.

4. Pas de Wake (Wakker worden)-details aan (Start (Begin), Heat (Verwarmen), Cool (Koelen), Fan (Ventilator) en/of selecteer Next (Volgende) om verder te gaan.

5. Pas de Leave (Vertrekken)-details aan en/of selecteer Next (Volgende) om verder te gaan.

6. Pas de Return (Terugkomen)-details aan en/of selecteer Next (Volgende) om verder te gaan.

7. Pas de Sleep (Slapen)-details aan en/of selecteer Next (Volgende) om verder te gaan.

8. 1. Als u een groep dagen hebt gewijzigd, kunt u Save & Exit (Opslaan en afsluiten) terug naar het Home (Startscherm).

   2. Of als u één dag hebt gewijzigd, kunt u de instellingen naar een andere dag of groep dagen kopiëren.

9. Als u ervoor kiest om te kopiëren, ziet u dit bevestigingsbericht en kunt u terugkeren naar het menu Modify (Wijzigen) om wijzigingen aan te brengen in een andere dag door Edit More Days (Meer dagen bewerken) te selecteren of terug te keren naar het startscherm door Save and Exit (Opslaan en afsluiten) te selecteren.


WARMTE-IMPULS

(INDIEN GEÏNSTALLEERD)

Heat Blast (Warmte-impuls) verhoogt de huidige kamertemperatuur met 3°F tot 5°F op basis van de installateur-instelling en hervat vervolgens de normale werking.
Om Heat Blast (Warmte-impuls) te activeren, selecteert u Heat Blast (Warmte-impuls) in het Menu (Menu) en gebruikt u de knop Select (Selecteren) om de schakelaar op ON (AAN) te zetten.

OPMERKING: De Heat Blast (Warmte-impuls)-knop is alleen beschikbaar als deze is ingeschakeld in de Installer Setup (Installateursinstellingen) en de thermostaat in de modus Heat (Verwarmen) of Emergency Heat (Noodverwarming) staat.

Om Heat Blast (Warmte-impuls) te annuleren, selecteert u Heat Blast (Warmte-impuls) in het Menu (Menu) en gebruikt u de knop Select (Selecteren) om de schakelaar op OFF (UIT) te zetten.

PROGRAMMASCHEMA VASTHOUDEN

TIJDELIJK VASTHOUDEN
Druk op of om de temperatuur onmiddellijk aan te passen wanneer het schema actief is. Hiermee wordt de temperatuurinstelling tijdelijk vastgehouden tot de volgende geplande gebeurtenis.
Een tijdelijke vasthouding kan ook worden ingesteld via de optie Hold (Vasthouden) in het Menu (Menu). De eindtijd van de vasthouding kan hier ook worden aangepast.
De tijdelijke vasthouding kan worden geannuleerd via de optie Hold (Vasthouden) in het Menu (Menu), of door de temperatuur terug te zetten op de geplande temperatuur.

INSTALLATIEMENU

GARANTIEREGISTRATIE

Bezoek ons online op www.aprilaire.com om uw AprilAire-product te registreren. Als u geen online toegang hebt, stuur dan een briefkaart met uw naam, adres, telefoonnummer, e-mailadres, gekocht product, modelnummer, aankoopdatum en de naam en het adres van de dealer naar:
Research Products Corporation, PO Box 1467, Madison, WI 53701
Uw garantieregistratie-informatie zal niet worden verkocht of gedeeld buiten dit bedrijf.
