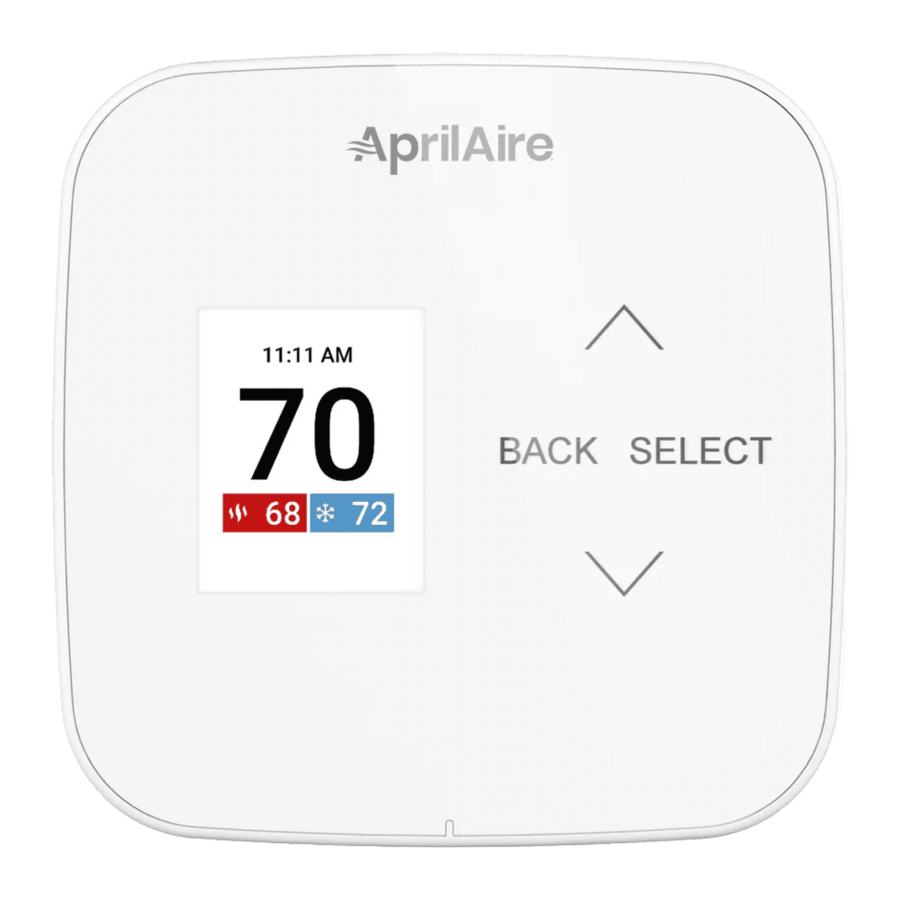

Instrukcja obsługi termostatu Aprilaire S84N 1H1C, S84N SU

CECHY PRODUKTU

• Funkcja Heat Blast podnosi temperaturę w pomieszczeniu o 3°F do 5°F
• Czytelny, kolorowy wyświetlacz
• Programowanie na 7 dni
• Wyświetla temperaturę w pomieszczeniu i ustawioną temperaturę
• Przypomnienia o wymianie filtra powietrza i serwisie HVAC.
• Programowalne sterowanie wentylatorem z trybem cyrkulacji wentylatora
• Łatwe w użyciu sterowanie temperaturą może w dowolnym momencie zastąpić harmonogram programu
• Progresywne odzyskiwanie zapewnia odpowiednią temperaturę na początku zdarzenia programu

SZYBKI PRZEWODNIK PO ELEMENTACH STERUJĄCYCH I WYŚWIETLACZU

EKRAN GŁÓWNY

MENU GŁÓWNE

WYGASZACZ EKRANU

Uruchamia się po 45 sekundach bezczynności, naciśnij dowolny przycisk, aby wybudzić ekran. UWAGA: Wygaszacz ekranu nie jest dostępny w instalacjach termostatu, które nie są podłączone do przewodu C i działają tylko na zasilaniu bateryjnym.

OPCJE ZASILANIA

Termostat jest zasilany na dwa sposoby. Może używać 24 VAC, 2 baterii "AA" lub obu (aby zapewnić zasilanie awaryjne dla zegara). Baterie są opcjonalne, jeśli termostat został podłączony do zasilania AC podczas instalacji. W modelu S84N SU, 24 VAC musi być podłączone, aby system wykrywania usterek działał. Termostat ma pamięć zapasową, która zapisuje ustawienia termostatu w przypadku przerwy w zasilaniu

DZIAŁANIE

WYBIERZ TRYB SYSTEMU

(EM HEAT / HEAT / COOL / AUTO / OFF)

1. Naciśnij SELECT, aby przejść do Main Menu (Menu główne)
2. Użyj lub aby wybrać opcję Mode (Tryb)
3. Naciśnij SELECT, aby wejść do menu Mode (Tryb):
4. Użyj lub aby wybrać żądany tryb
   Heat: (Ogrzewanie:) Termostat steruje tylko systemem ogrzewania
   Cool: (Chłodzenie:) Termostat steruje tylko systemem chłodzenia
   Auto: (Automatyczny:) (jeśli włączone w ustawieniach instalatora) Termostat automatycznie wybiera ogrzewanie lub chłodzenie w zależności od temperatury w pomieszczeniu
   Emergency Heat: (Ogrzewanie awaryjne:) (tylko dla pomp ciepła z ogrzewaniem dodatkowym) Termostat steruje ogrzewaniem dodatkowym. Pompa ciepła nie będzie działać w trybie Em Heat (Ogrzewanie awaryjne)
   Off: (Wyłączony:) Systemy ogrzewania i chłodzenia są wyłączone
5. Naciśnij SELECT, aby zapisać tryb i wrócić do ekranu głównego, lub BACK (Wstecz), aby wyjść bez zapisywania

ZMIANA USTAWIONEJ TEMPERATURY

1. Z ekranu Home (Główny) naciśnij lub aby dostosować bieżącą ustawioną temperaturę
2. Ustawiona temperatura powiększy się podczas regulacji
3. Ustawiona temperatura zacznie obowiązywać 3 sekundy po ostatniej regulacji lub naciśnij SELECT, aby zapisać i wrócić do ekranu głównego

Zobacz JAK MODYFIKOWAĆ HARMONOGRAM PROGRAMÓW, aby uzyskać więcej informacji

WYBIERZ USTAWIENIE WENTYLATORA

(AUTO/ON/CIRCULATE)
Gdy tryb wentylatora zostanie zmieniony podczas zdarzenia programu, pozostaje w tym trybie do rozpoczęcia następnego zdarzenia. Wentylator musi być zaprogramowany na Fan On (Włączony), aby działał w sposób ciągły przez wszystkie zdarzenia.

1. Naciśnij SELECT, aby przejść do Main Menu (Menu główne)
2. Użyj lub aby wybrać opcję Fan (Wentylator)
3. Naciśnij SELECT, aby wejść do menu Fan (Wentylator):
4. Użyj lub aby wybrać żądany tryb wentylatora
   On: (Włączony:) Wentylator pracuje w sposób ciągły. Użyj tego trybu, aby uzyskać maksymalną cyrkulację/filtrowanie powietrza.
   Auto: (Automatyczny:) Wentylator pracuje tylko wtedy, gdy system ogrzewania lub chłodzenia jest włączony
   Circulate: (Cyrkulacja:) To samo co Auto (Automatyczny), ale zapewnia, że wentylator jest włączony przez co najmniej 30 minut na godzinę. Użyj tego trybu, aby uzyskać równowagę między oszczędnością energii a cyrkulacją/oczyszczaniem powietrza
5. Naciśnij SELECT, aby zapisać tryb wentylatora i wrócić do ekranu głównego, lub BACK (Wstecz), aby wyjść bez zapisywania

PRZYPOMNIENIA O KONSERWACJI

Przypomnienia o konserwacji są ustawiane przez instalatora, aby wskazać, kiedy sprzęt wymaga serwisu. Jeśli wyświetli się przypomnienie o konserwacji, zadzwoń do sprzedawcy HVAC w celu uzyskania serwisu. Można je zresetować, wybierając opcję Reset (Resetuj) w wiadomości przypomnienia lub w opcji Reset Service Reminders (Resetuj przypomnienia o serwisie), która znajduje się w menu Settings (Ustawienia)

OCZYSZCZANIE POWIETRZA OPARTE NA ZDARZENIACH

(JEŚLI ZAINSTALOWANO)

1. Wybierz opcję Air Cleaning (Oczyszczanie powietrza) z Main Menu (Menu główne). Oczyszczanie powietrza ma dwa tymczasowe zdarzenia i trzy tryby ciągłe, które można ustawić. Oczyszczanie powietrza włączy wentylator w celu oczyszczenia powietrza.

2. Events (Zdarzenia) (tymczasowe)
   3 Hrs: (3 godz.): Po wybraniu, oczyszczacz powietrza będzie działał nieprzerwanie przez 3 godziny, a następnie powróci do ostatniego trybu Auto, Continuous (Ciągły) lub Off (Wyłączony). Ta opcja czyści powietrze tylko wtedy, gdy jest to potrzebne; przykładem może być odkurzanie
   24 Hrs: (24 godz.): Wybierz tę opcję, gdy sezonowe alergie osiągną szczyt, a jakość powietrza na zewnątrz jest najgorsza. Oczyszczacz powietrza będzie działał nieprzerwanie przez 24 godziny, a następnie powróci do ostatniego trybu Auto, Continuous (Ciągły) lub Off (Wyłączony)
   NOTE: (UWAGA:) Termostat będzie zarządzał ustawieniami wentylatora i oczyszczania powietrza, gdy ustawienia się pokrywają

3. Modes (Tryby) (ciągłe)
   Auto: Oczyszczacz powietrza będzie działał minimum 30 minut na godzinę. Oczyszczacz powietrza będzie monitorował czas pracy systemu grzewczego i chłodniczego; jeśli 30 minut nie zostanie osiągnięte, oczyszczacz powietrza włączy się automatycznie. Zmaksymalizuje to ilość oczyszczania powietrza przy jednoczesnym zminimalizowaniu zużycia energii.
   Continuous: (Ciągły): Ta opcja zapewni maksymalną dostępną ilość oczyszczania powietrza
   Oczyszczacz powietrza będzie aktywny 24 godziny na dobę, siedem dni w tygodniu
   Off: (Wyłączony): Oczyszczacz powietrza nie będzie uruchamiał wentylatora wyłącznie w celu oczyszczania powietrza.


NOTE: (UWAGA:) Jeśli oczyszczanie powietrza jest zainstalowane, oczyszczanie powietrza będzie nadal odbywać się podczas normalnej pracy wentylatora podczas ogrzewania, chłodzenia lub innych zdarzeń związanych z jakością powietrza w pomieszczeniu.

HARMONOGRAM PROGRAMU I USTAWIENIA

USTAWIANIE DATY I CZASU

1. Wybierz Settings (Ustawienia) z Main Menu (Menu głównego).

2. Z menu Settings (Ustawienia) wybierz Clock (Zegar), aby ustawić godzinę, lub Date (Data), aby ustawić datę.


ZROZUMIENIE HARMONOGRAMÓW PROGRAMU

Dzienny harmonogram jest podzielony na cztery sekcje:
Wake: Temperatura, przy której wolisz się budzić.
Leave: Temperatura, gdy jesteś poza domem.
Return: Temperatura, do której wolisz wracać do domu.
Sleep: Temperatura, którą wolisz podczas snu.

Czasy i temperatury pokazane w TABLE 1 (TABELI 1) są ustawieniami domyślnymi. Godzinę rozpoczęcia i temperaturę każdej sekcji można zmienić, aby dopasować je do swojego harmonogramu. Zalecamy te ustawienia, ponieważ mogą one obniżyć koszty ogrzewania/chłodzenia. Program wentylatora jest wstępnie ustawiony na Auto dla wszystkich zdarzeń.

PROGRESYWNE ODZYSKIWANIE

Funkcja Progressive Recovery umożliwia wstępne ogrzewanie lub wstępne chłodzenie PRZED zaplanowanym zdarzeniem, aby osiągnąć pożądaną temperaturę na początku tego zaplanowanego zdarzenia. Example: (Przykład:) Zgodnie z TABLE 1 (TABELĄ 1), czas Wake (Pobudki) to 6:00 rano, nastawa ciepła Wake (Pobudki) to 70°F, a nastawa Sleep (Snu) to 62°F. Ogrzewanie włączy się przed 6:00 rano, aby temperatura osiągnęła 70°F do czasu rozpoczęcia zdarzenia Wake (Pobudka).

JAK MODYFIKOWAĆ HARMONOGRAMY PROGRAMU

1. Z opcji Schedule (Harmonogram) w Main Menu (Menu głównym) możesz włączyć (On) lub wyłączyć (Off) harmonogram i wprowadzać zmiany w harmonogramie.
   Modify: (Modyfikuj:) Czas rozpoczęcia zdarzenia, temperaturę i tryb wentylatora można dostosować dla każdego zdarzenia każdego dnia.
   On/Off: (Włączone/Wyłączone:) Gdy Schedule (Harmonogram) jest Off (Wyłączony), termostat będzie nadal kontrolował temperaturę na bieżącym ustawieniu temperatury do momentu regulacji za pomocą i .

2. Wybierz Modify (Modyfikuj), aby zmienić domyślne ustawienia harmonogramu.

3. Wybierz grupę dni lub dzień, który chcesz zmodyfikować.

4. Dostosuj szczegóły Wake (Pobudki) (Start (Start), Heat (Ogrzewanie), Cool (Chłodzenie), Fan (Wentylator) i/lub wybierz Next (Dalej), aby kontynuować.

5. Dostosuj szczegóły Leave (Wyjścia) i/lub wybierz Next (Dalej), aby kontynuować.

6. Dostosuj szczegóły Return (Powrotu) i/lub wybierz Next (Dalej), aby kontynuować.

7. Dostosuj szczegóły Sleep (Snu) i/lub wybierz Next (Dalej), aby kontynuować.

8. 1. Jeśli zmodyfikowałeś grupę dni, możesz Save & Exit (Zapisz i wyjdź) z powrotem do ekranu Home (Głównego).

   2. Lub, jeśli zmodyfikowałeś pojedynczy dzień, możesz skopiować ustawienia do innego dnia lub grupy dni.

9. Jeśli zdecydujesz się skopiować, zobaczysz ten komunikat potwierdzający, a następnie możesz wrócić do menu Modify (Modyfikuj), aby wprowadzić zmiany w innym dniu, wybierając Edit More Days (Edytuj więcej dni) lub wrócić do ekranu Home (Głównego), wybierając Save and Exit (Zapisz i wyjdź).


HEAT BLAST

(JEŚLI ZAINSTALOWANO)

Heat Blast podniesie aktualną temperaturę w pomieszczeniu o 3°F do 5°F w oparciu o konfigurację instalatora, a następnie wznowi normalne działanie. Aby aktywować Heat Blast, wybierz Heat Blast (Heat Blast) z Menu (Menu) i użyj przycisku Select (Wybierz), aby ustawić przełącznik na ON (Włączone).

NOTE: (UWAGA:) Przycisk Heat Blast jest dostępny tylko wtedy, gdy jest włączony w Installer Setup (Ustawieniach instalatora) i termostat jest w trybie Heat (Ogrzewanie) lub Emergency Heat (Ogrzewanie awaryjne).

Aby anulować Heat Blast, wybierz Heat Blast (Heat Blast) z Menu (Menu) i użyj przycisku Select (Wybierz), aby ustawić przełącznik na OFF (Wyłączone).

USTAWIENIA HARMONOGRAMU PROGRAMU

TEMPORARY HOLD (UTRZYMYWANIE TYMCZASOWE)
Naciśnij lub , aby natychmiast dostosować temperaturę, gdy harmonogram jest uruchomiony. Spowoduje to tymczasowe utrzymanie ustawienia temperatury do następnego zaplanowanego zdarzenia.
Tymczasowe utrzymanie można również ustawić z opcji Hold (Utrzymaj) w Menu (Menu). Czas zakończenia utrzymywania można również dostosować tutaj.
Tymczasowe utrzymanie można anulować z opcji Hold (Utrzymaj) w Menu (Menu) lub dostosowując temperaturę z powrotem do zaplanowanej temperatury.

MENU USTAWIEŃ

REJESTRACJA GWARANCJI

Odwiedź nas online na stronie www.aprilaire.com, aby zarejestrować swój produkt AprilAire. Jeśli nie masz dostępu do Internetu, wyślij pocztówkę ze swoim imieniem i nazwiskiem, adresem, numerem telefonu, adresem e-mail, zakupionym produktem, numerem modelu, datą zakupu oraz nazwą i adresem sprzedawcy na adres:
Research Products Corporation, PO Box 1467, Madison, WI 53701
Informacje o rejestracji gwarancji nie będą sprzedawane ani udostępniane poza tą firmą.

aprilaire.com | 800.334.6011
