Aprilaire S84N 1H1C, S84N SU - Termostat qo'llanmasi

MAHSULOT XUSUSIYATLARI

• Issiqlik zarbasi xona haroratini 3°F dan 5°F gacha oshiradi
• O‘qish oson bo‘lgan rangli displey
• 7 kunlik dasturlash imkoniyati
• Xona harorati va harorat sozlamalarini ko‘rsatadi
• Havo filtri va HVAC xizmat ko‘rsatish eslatmalari.
• Fan aylanish rejimi bilan dasturlanadigan fan boshqaruvi
• Haroratni boshqarish dastur jadvalini istalgan vaqtda bekor qilishi mumkin
• Progressiv tiklanish dastur voqeasi boshida to‘g‘ri haroratni ta’minlaydi

BOSHQARUV ELEMENTLARI VA DISPLEYGA QISQACHA YO‘L-YO‘RIQ

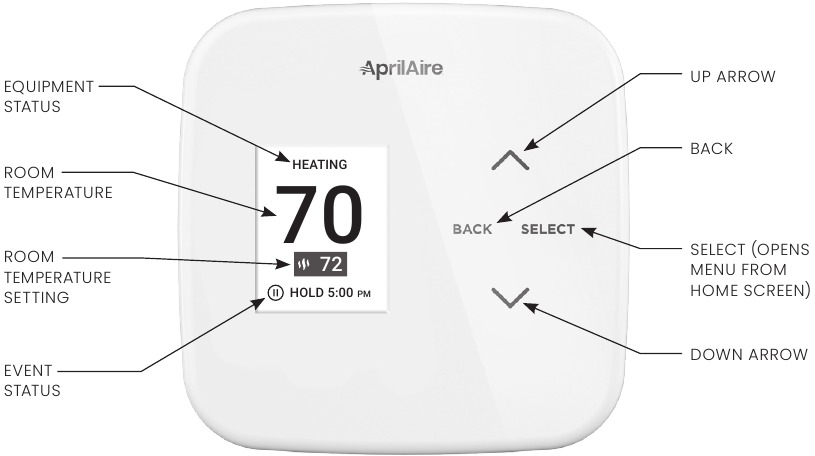

ASOSIY EKRAN

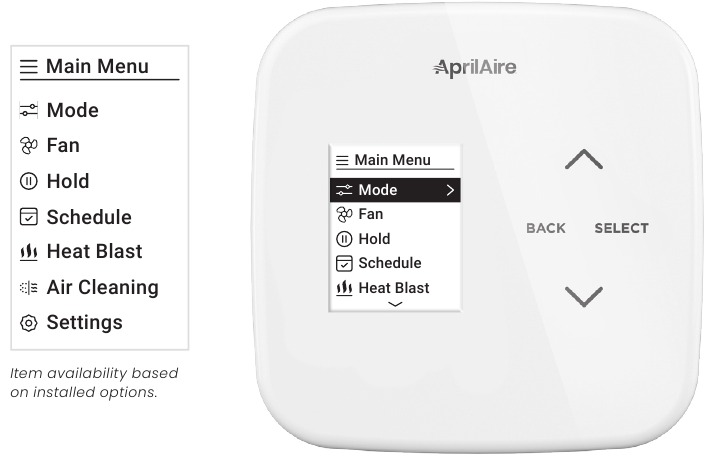

ASOSIY MENU

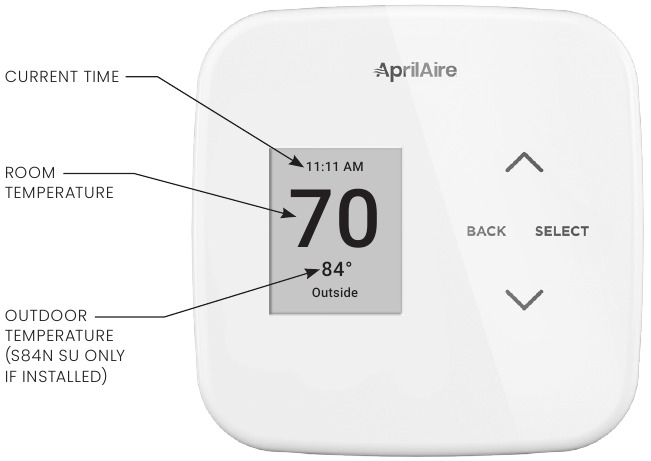

EKRAN ZASTAVKASI

Harakat yo‘qligidan 45 soniyadan so‘ng ishga tushadi, ekranni uyg‘otish uchun istalgan tugmani bosing. Eslatma: Ekran zástavkasi faqat batareya quvvati bilan ishlaydigan va C simiga ulanmagan termostat o‘rnatmalarida mavjud emas.

QUVVAT OPTSIYALARI

Termostat ikki tomonlama quvvatga ega. U yoki 24 VAC, 2 ta "AA" batareyasi yoki ikkalasidan ham foydalanishi mumkin (soat uchun zaxira quvvatini ta’minlash uchun). Agar termostat o‘rnatilganda AC quvvatiga ulangan bo‘lsa, batareyalar ixtiyoriy hisoblanadi. S84N SU modeli uchun tizim nosozligi ishlashi uchun 24 VAC ulanishi kerak. Termostat quvvat uzilib qolgan taqdirda termostat sozlamalarini saqlaydigan xotira zaxirasiga ega

ISHLASH

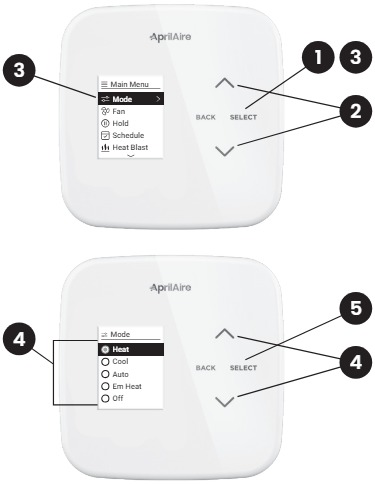

TIZIM REJIMINI TANLASH

(EM HEAT / HEAT / COOL / AUTO / OFF)

1. Main Menu (Asosiy menyu) ga kirish uchun SELECT (Tanlash) ni bosing
2. Mode (Rejim) opsiyasini tanlash uchun yoki dan foydalaning
3. Mode (Rejim) menyusiga kirish uchun SELECT (Tanlash) ni bosing:
4. Kerakli rejimni tanlash uchun yoki dan foydalaning
   Heat: (Isitish:) Termostat faqat isitish tizimini boshqaradi
   Cool: (Sovutish:) Termostat faqat sovutish tizimini boshqaradi
   Auto: (Avtomatik:) (agar o‘rnatuvchi sozlamalarida yoqilgan bo‘lsa) Termostat xona haroratiga qarab isitish yoki sovutishni avtomatik ravishda tanlaydi
   Emergency Heat: (Favqulodda isitish:) (faqat yordamchi isitish bilan isitish nasoslari uchun) Termostat yordamchi isitishni boshqaradi Issiqlik nasosi Em Heat (Favqulodda isitish) rejimida ishlamaydi
   Off: (O‘chirilgan:) Isitish va sovutish tizimlari o‘chirilgan
5. Rejimni saqlash va asosiy ekranga qaytish uchun SELECT (Tanlash) ni bosing yoki saqlamasdan chiqish uchun BACK (Orqaga) ni bosing

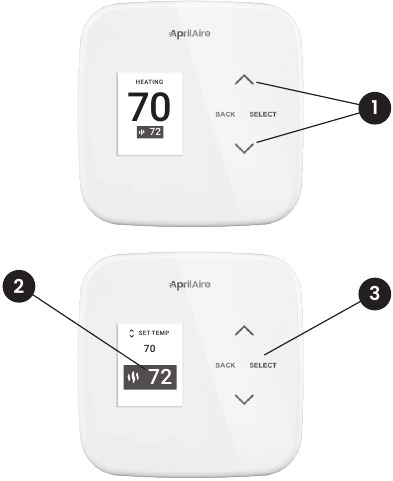

HARORAT SOZLASHINI O‘ZGARTIRISH

1. Joriy harorat sozlamasini o‘zgartirish uchun Home (Asosiy) ekranidan yoki ni bosing
2. Harorat sozlamasi sozlash vaqtida kattalashadi
3. Harorat sozlamasi oxirgi sozlashdan 3 soniya o‘tgach kuchga kiradi yoki saqlash va asosiy ekranga qaytish uchun SELECT (Tanlash) ni bosing

Qo‘shimcha ma’lumot uchun DASTUR JADVALINI QANDAY O‘ZGARTIRISH bo‘limiga qarang

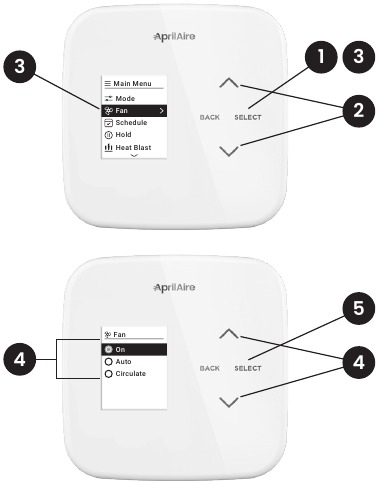

FAN SOZLASHINI TANLASH

(AUTO/ON/CIRCULATE)
Agar fan rejimi dastur voqeasi davomida o‘zgartirilsa, u keyingi voqea boshlangunga qadar shu rejimda qoladi. Fanning barcha voqealar davomida uzluksiz ishlashi uchun u jadvalda Fan On (Fan yoqilgan) holatiga dasturlashtirilishi kerak.

1. Main Menu (Asosiy menyu) ga kirish uchun SELECT (Tanlash) ni bosing
2. Fan (Fan) opsiyasini tanlash uchun yoki dan foydalaning
3. Fan (Fan) menyusiga kirish uchun SELECT (Tanlash) ni bosing:
4. Kerakli fan rejimini tanlash uchun yoki dan foydalaning
   On: (Yoqilgan:) Fan doimiy ravishda ishlaydi. Maksimal havo aylanishi/filtrlash uchun ushbu rejimdan foydalaning.
   Auto: (Avtomatik:) Fan faqat isitish yoki sovutish tizimi yoqilganda ishlaydi
   Circulate: (Aylantirish:) Auto (Avtomatik) bilan bir xil, lekin fan soatiga kamida 30 daqiqa ishlashini ta’minlaydi Energiya tejash va havo aylanishi/tozalash muvozanati uchun ushbu rejimdan foydalaning
5. Fan rejimini saqlash va asosiy ekranga qaytish uchun SELECT (Tanlash) ni bosing yoki saqlamasdan chiqish uchun BACK (Orqaga) ni bosing

TEXNIK XIZMAT KO‘RSATISH ESLATMALARI

Texnik xizmat ko‘rsatish eslatmalari uskunaga qachon xizmat ko‘rsatilishi kerakligini ko‘rsatish uchun o‘rnatuvchi tomonidan o‘rnatiladi. Agar texnik xizmat ko‘rsatish eslatmasi ko‘rsatilsa, xizmat ko‘rsatish uchun HVAC dileriga qo‘ng‘iroq qiling. Ularni eslatma xabaridagi Reset (Qayta o‘rnatish) opsiyasini yoki Settings (Sozlamalar) menyusida joylashgan Reset Service Reminders (Xizmat ko‘rsatish eslatmalarini qayta o‘rnatish) opsiyasini tanlash orqali qayta o‘rnatish mumkin

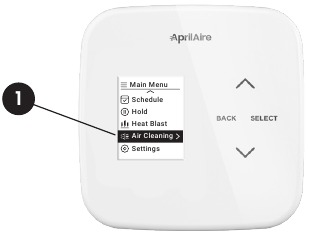

VOQEALARGA ASOSLANGAN HAVONI TOZALASH

(O'RNATILGAN BO'LSA)

1. Asosiy menyudan Air Cleaning (Havoni tozalash)ni tanlang. Havoni tozalashda ikkita vaqtinchalik voqea va uchta doimiy rejim mavjud bo'lib, ularni sozlash mumkin. Havoni tozalash havo tozalash maqsadida ventilyatorni faollashtiradi.

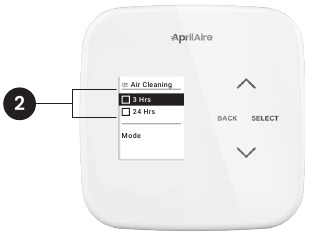

2. Voqealar (vaqtinchalik)
   3 soat: Tanlanganda, havo tozalagich 3 soat davomida uzluksiz ishlaydi va keyin Auto, Continuous yoki Offning eng so'nggi rejimiga qaytadi. Ushbu opsiya faqat zarur bo'lganda havoni tozalaydi; bunga misol - changyutgichdan keyin
   24 soat: Mavsumiy allergiya kuchayganda va tashqi havo sifati eng yomon bo'lganda, ushbu opsiyani tanlang. Sizning havo tozalagichingiz 24 soat davomida uzluksiz ishlaydi, keyin Auto, Continuous yoki Offning eng so'nggi rejimiga qaytadi
   ESLATMA: Termostat tanlovlar mos kelganda ventilyator va havo tozalash tanlovlarini boshqaradi

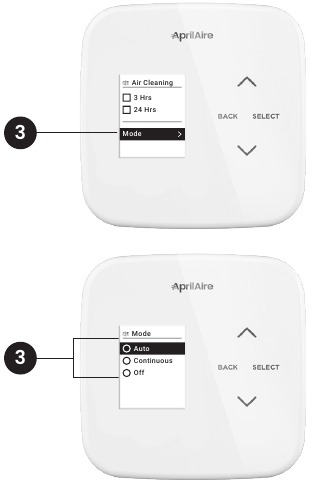

3. Rejimlar (doimiy)
   Avto: Havo tozalagich har soatda kamida 30 daqiqa ishlaydi. Havo tozalagich sizning isitish va sovutish tizimingiz qancha vaqt ishlashini kuzatib boradi; agar 30 daqiqa o'tilmasa, havo tozalagich avtomatik ravishda yoqiladi. Bu energiya sarfini kamaytirib, havoni tozalash miqdorini maksimal darajada oshiradi.
   Uzluksiz: Ushbu opsiya mavjud bo'lgan havoni tozalashning maksimal miqdorini ta'minlaydi
   Havo tozalagich kuniga 24 soat, haftada etti kun faol bo'ladi
   O'chirilgan: Havo tozalagich faqat havoni tozalash maqsadida ventilyatorni ishga tushirmaydi.


ESLATMA: Agar havoni tozalash o'rnatilgan bo'lsa, isitish, sovutish yoki boshqa ichki havo sifatini yaxshilash tadbirlari davomida normal ventilyator ishlashi paytida havo tozalash ham sodir bo'ladi.

DASTUR JADVALI VA USHLAB TURISH

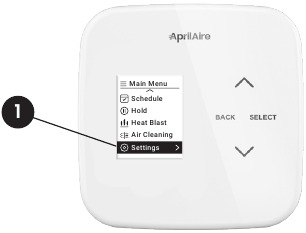

VAQT VA SANANI O'RNATISH

1. Asosiy menyudan Settings (Sozlamalar) ni tanlang.

2. Settings (Sozlamalar) menyusidan vaqtni o'rnatish uchun Clock (Soat) ni yoki sanani o'rnatish uchun Date (Sana) ni tanlang.


DASTUR JADVALLARINI TUSHUNISH

Kundalik jadval to'rt qismga bo'lingan:
Wake: Uyg'onish uchun maqbul harorat.
Leave: Uyda bo'lmaganingizdagi harorat.
Return: Uyga qaytish uchun maqbul harorat.
Sleep: Uxlash vaqtidagi maqbul harorat.

1-JADVALda ko'rsatilgan vaqtlar va haroratlar standart hisoblanadi. Har bir bo'limning boshlanish vaqti va haroratini jadvalingizga mos ravishda o'zgartirish mumkin. Isitish/sovitish xarajatlarini kamaytirishi mumkinligi sababli, ushbu sozlamalarni tavsiya qilamiz. Fan dasturi barcha hodisalar uchun Auto ga oldindan o'rnatilgan.

PROGRESSIV TIKLANISH

Progressive Recovery (Progressiv tiklanish) funksiyasi rejalashtirilgan hodisa boshlanishida kerakli haroratga erishish uchun rejalashtirilgan hodisadan OLDIN oldindan isitish yoki oldindan sovitish imkonini beradi. Misol: 1-JADVALga ko'ra, Wake (Uyg'onish) vaqti ertalabki soat 6:00, Wake (Uyg'onish) isitish nuqtasi 70°F va Sleep (Uyqu) nuqtasi 62°F. Issiqlik ertalabki soat 6:00 dan oldin yoqiladi, shunda harorat Wake (Uyg'onish) hodisasi boshlanganda 70°F ga etadi.

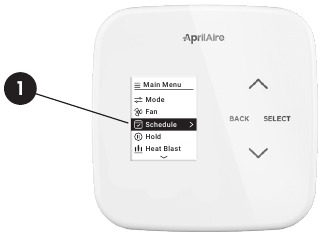

DASTUR JADVALLARINI QANDAY O'ZGARTIRISH KERAK

1. Asosiy menyudagi Schedule (Jadval) opsiyasidan siz jadvalni On (Yoqish) yoki Off (O'chirish) qilishingiz va jadvalga o'zgartirishlar kiritishingiz mumkin.
   Modify: (O'zgartirish:) Har bir kunning har bir hodisasi uchun hodisa boshlanish vaqtini, haroratini va fan rejimini sozlash mumkin.
   On/Off: (Yoqish/O'chirish:) Schedule (Jadval) Off (O'chirilgan) bo'lganda, termostat va bilan sozlanmaguncha joriy harorat sozlamasida boshqarishni davom ettiradi.

2. Standart jadval sozlamalarini o'zgartirish uchun Modify (O'zgartirish) ni tanlang.

3. O'zgartirmoqchi bo'lgan kunlar guruhini yoki kunni tanlang.

4. Wake (Uyg'onish) tafsilotlarini (Start (Boshlash), Heat (Isitish), Cool (Sovutish), Fan (Fan) va/yoki davom etish uchun Next (Keyingi) ni tanlang) sozlang.

5. Leave (Chiqish) tafsilotlarini sozlang va/yoki davom etish uchun Next (Keyingi) ni tanlang.

6. Return (Qaytish) tafsilotlarini sozlang va/yoki davom etish uchun Next (Keyingi) ni tanlang.

7. Sleep (Uyqu) tafsilotlarini sozlang va/yoki davom etish uchun Next (Keyingi) ni tanlang.

8. 1. Agar siz kunlar guruhini o'zgartirgan bo'lsangiz, Save & Exit (Saqlash va chiqish) tugmasini bosib, Home (Asosiy) ekraniga qaytishingiz mumkin.

   2. Yoki agar siz bir kunni o'zgartirgan bo'lsangiz, sozlamalarni boshqa kun yoki kunlar guruhiga nusxalashingiz mumkin.

9. Agar nusxalashni tanlasangiz, ushbu tasdiqlash xabarini ko'rasiz, keyin Edit More Days (Ko'proq kunlarni tahrirlash) ni tanlab boshqa kunga o'zgartirishlar kiritish uchun Modify (O'zgartirish) menyusiga qaytishingiz yoki Save and Exit (Saqlash va chiqish) ni tanlab Asosiy ekranga qaytishingiz mumkin.


HEAT BLAST

(O'RNATILGAN BO'LSA)

Heat Blast (Issiqlik portlashi) o'rnatuvchi tomonidan o'rnatilgan sozlamalarga asoslanib, joriy xona haroratini 3°F dan 5°F gacha oshiradi va keyin normal ishlashni davom ettiradi.
Heat Blast (Issiqlik portlashi) ni faollashtirish uchun Menudan Heat Blast (Issiqlik portlashi) ni tanlang va o'tish tugmasini ON (Yoqish) ga o'rnatish uchun Select (Tanlash) tugmasidan foydalaning.

ESLATMA: Heat Blast (Issiqlik portlashi) tugmasi faqat Installer Setup (O'rnatuvchi sozlamasi) da yoqilgan bo'lsa va termostat Heat (Isitish) yoki Emergency Heat (Favqulodda isitish) rejimida bo'lsa mavjud.

Heat Blast (Issiqlik portlashi) ni bekor qilish uchun Menudan Heat Blast (Issiqlik portlashi) ni tanlang va o'tish tugmasini OFF (O'chirish) ga o'rnatish uchun Select (Tanlash) tugmasidan foydalaning.

DASTUR JADVALINI USHLAB TURISH

VAQTINCHALIK USHLAB TURISH
Jadval ishlayotgan paytda haroratni darhol sozlash uchun yoki ni bosing. Bu harorat sozlamasini keyingi rejalashtirilgan hodisagacha vaqtincha ushlab turadi.
Vaqtinchalik ushlab turishni Menudagi Hold (Ushlab turish) opsiyasidan ham o'rnatish mumkin. Ushlab turishning tugash vaqtini ham shu yerdan sozlash mumkin.
Vaqtinchalik ushlab turishni Menudagi Hold (Ushlab turish) opsiyasidan yoki haroratni rejalashtirilgan haroratga qaytarish orqali bekor qilish mumkin.

O'RNATISH MENYUSI

KAFOLATNI RO'YXATDAN O'TKAZISH

AprilAire mahsulotingizni ro'yxatdan o'tkazish uchun bizning veb-saytimizga tashrif buyuring: www.aprilaire.com Agar sizda onlayn kirish imkoni bo'lmasa, iltimos, ismingiz, manzilingiz, telefon raqamingiz, elektron pochta manzilingiz, sotib olingan mahsulotingiz, model raqami, sotib olingan sana va dilerning nomi va manzilini ko'rsatgan holda otkritkani quyidagi manzilga yuboring:
Research Products Corporation, PO Box 1467, Madison, WI 53701
Sizning kafolatni ro'yxatdan o'tkazish ma'lumotlaringiz sotilmaydi yoki ushbu kompaniya tashqarisida baham ko'rilmaydi.

aprilaire.com | 800.334.6011
