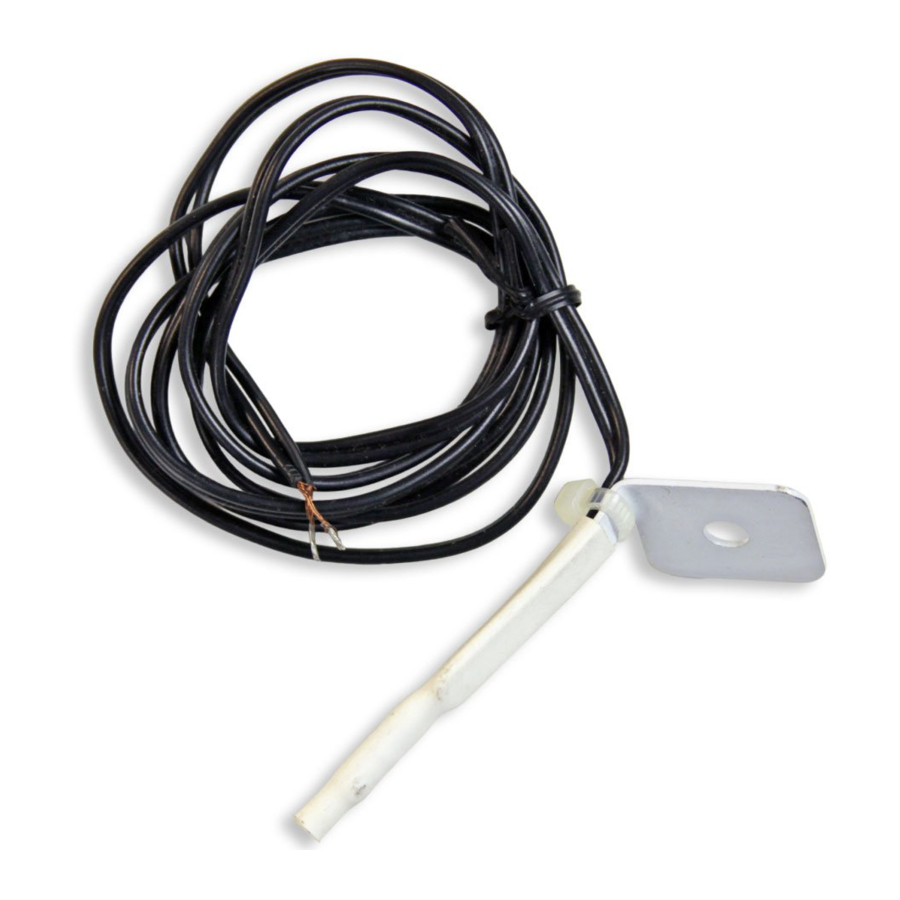

Aprilaire® Model 8052 harorat sensori Aprilaire termostatlari, qo'llab-quvvatlash modullari, zona boshqaruvlari va Home Comfort Control™ bilan ishlatilishi mumkin.

O'RNATISH BO'YICHA KO'RSATMALAR

1-QADAM – SENSORNI QO'LLANILISHIGA QARAB O'RNATING

Qaytish havo harorati

Aprilaire Model 8052 sensorini qaytish joyida, toza havo kirish joyidan kamida 6" yuqorida joylashtiring, shunda toza havo sensor ko'rsatkichiga ta'sir qilmaydi (2-rasmga qarang).
Duktda 3/8" diametrli teshik oching va sensorni taqdim etilgan vint va o'rnatish qavsi bilan o'rnating (1-rasmga qarang).

Chiqish havo harorati

Aprilaire Model 8052 sensorini isitish moslamasi va sovutish batareyalaridan keyin ta'minot magistralida joylashtiring (2-rasmdagi soyali joyga qarang).
To'g'ridan-to'g'ri radiatsiya manbalaridan, masalan, quyosh nuri, UV chiroqlari, issiqlik almashtirgichlar yoki sovutish batareyalaridan uzoqroqqa himoyalang yoki o'rnating.
Duktda 3/8" diametrli teshik oching va sensorni taqdim etilgan vint va o'rnatish qavsi bilan o'rnating (1-rasmga qarang).

Tashqi harorat

Aprilaire Model 8052 sensorini binoning yon tomoniga, to'g'ridan-to'g'ri quyosh nuridan tashqariga joylashtiring (3-rasmga qarang).
Qor chizig'idan yuqoriroqqa joylashtiring.
Egzoz teshiklari va kondensatsiya liniyalaridan kamida 3' uzoqlikda joylashtiring.
Tashqi kondensatsiya moslamasi ichiga o'rnatmang.

Uzoqdagi Radiant Issiqlik

Aprilaire Model 8052 sensorini radiant pol tizimiga joylashtiring.

2-QADAM – SENSOR ULANADIGAN APRILAIRE BOSHQARUVIGA ELEKTR TA'MINOTINI UZING

Agar elektr ta'minoti uzilmasa, komponentlar shikastlanishi mumkin.

3-QADAM - SENSOR QARSHILIGINI TEKSHIRING

Sensorni qarshiligini o'lchash uchun ohm-metr yoki multimetrdan foydalaning. Har qanday sim ulanishlarini tekshirish uchun Aprilaire boshqaruviga yaqin joydagi simlarda o'lchang. Qarshilik sensor o'rnatilgan haroratga (5% ichida) mos kelishini tasdiqlang.

Harorat (°F)	Qarshilik (k)
30	34.6
40	26.1
50	19.9
60	15.3
70	11.9
80	9.4
90	7.4
100	5.9

Eslatma: Bu o'lchov sensorni Aprilaire boshqaruviga ulanmagan holda amalga oshirilishi kerak.

4-QADAM – SENSORNI APRILAIRE BOSHQARUVIGA ULANG

18–22 awg simdan (2 simli termostat kabeli) foydalaning.
Taqdim etilgan ikkita kichik sim gaykasidan foydalaning.
300' dan kam simdan foydalaning.
Simni 120VAC liniyalari bo'ylab o'tkazmang.

Haddan tashqari yalang'och sim qisqa tutashuvga olib kelishi mumkin. Faqat zarur bo'lgan miqdorda izolyatsiyani oling.

Sensor polaritga xos emas. Sensorning har qanday uchi ulanadigan Aprilaire boshqaruvidagi har qanday terminalga ulanishi mumkin.
- Qo'llab-quvvatlash modullari uchun T1 va T2 yoki T3 va T4 terminallaridan foydalaning.
- Termostatlar uchun S1 va S2 (Tashqi) yoki T1 va T2 (Uzoqdagi) terminallaridan foydalaning.
- Zona boshqaruvlari uchun DAT, Plenum sensori yoki ODT terminallaridan foydalaning.
- Home Comfort Control uchun RAT, LAT yoki ODT terminallaridan foydalaning.
Simni o'tkazish va tozalashda ehtiyot bo'ling. Simdagi keskin burilishlar (tugunlar) yoki kesmalar (ayniqsa, izolyatsiya olingan joyda sezgir) oxir-oqibat o'tkazgichning ishdan chiqishiga olib kelishi mumkin.

5-QADAM – APRILAIRE BOSHQARUVIGA ELEKTR TA'MINOTINI QAYTA ULANG

Sensor xususiyatlari

Qarshilik @ 77°F (25°C): 10 k
Tolerantlik @ 77°F (25°C): ±3%
