Aprilaire 8052 - Instrucțiuni de instalare a senzorului de temperatură
Introducere

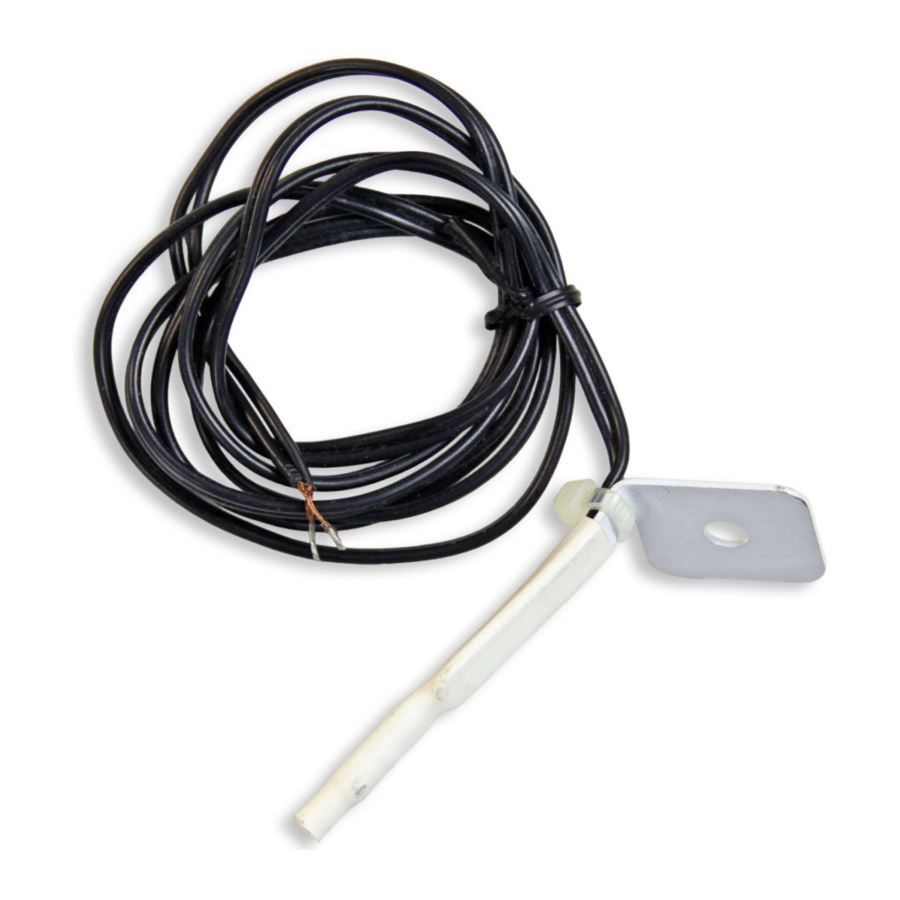

Senzorul de temperatură Aprilaire® Model 8052 poate fi utilizat cu termostatele Aprilaire, modulele de suport, comenzile de zonă și Home Comfort Control™.
INSTRUCȚIUNI DE INSTALARE
PASUL 1 – INSTALAȚI SENZORUL ÎN FUNCȚIE DE APLICAȚIE
Temperatura aerului de retur
- Localizați senzorul Aprilaire Model 8052 în retur la cel puțin 6" în amonte de admisia de aer proaspăt, astfel încât aerul proaspăt să nu influențeze citirea senzorului (vezi figura 2).
- Găuriți o gaură de 3/8" în conductă și montați senzorul cu șurubul furnizat și suportul de montare (vezi figura 1).
![INSTALAȚI SENZORUL ÎN FUNCȚIE DE APLICAȚIE - Pasul 1]( "Aprilaire - 8052 - INSTALAȚI SENZORUL ÎN FUNCȚIE DE APLICAȚIE - Pasul 1")
Temperatura aerului de ieșire
- Localizați senzorul Aprilaire Model 8052 în trunchiul de alimentare, după schimbătorul de căldură și bobinele de răcire (vezi zona umbrită din figura 2).
![INSTALAȚI SENZORUL ÎN FUNCȚIE DE APLICAȚIE - Pasul 2]( "Aprilaire - 8052 - INSTALAȚI SENZORUL ÎN FUNCȚIE DE APLICAȚIE - Pasul 2")
- Ecranizați sau montați departe de sursele directe de radiații, cum ar fi lumina soarelui, lămpile UV, schimbătoarele de căldură sau bobinele de răcire.
- Găuriți o gaură de 3/8" în conductă și montați senzorul cu șurubul furnizat și suportul de montare (vezi figura 1).
Temperatura exterioară
- Localizați senzorul Aprilaire Model 8052 pe partea laterală a clădirii, ferit de lumina directă a soarelui (vezi figura 3).
![INSTALAȚI SENZORUL ÎN FUNCȚIE DE APLICAȚIE - Pasul 3]( "Aprilaire - 8052 - INSTALAȚI SENZORUL ÎN FUNCȚIE DE APLICAȚIE - Pasul 3")
- Așezați-l deasupra liniei de zăpadă.
- Așezați-l la cel puțin 3' distanță de gurile de evacuare și de liniile de condensare. linii.
- Nu instalați în interiorul unității de condensare exterioare.
Căldură radiantă la distanță
- Localizați senzorul Aprilaire Model 8052 într-un sistem de pardoseală radiantă sistem.
PASUL 2 – DECONECTAȚI ALIMENTAREA LA CONTROLUL APRILAIRE LA CARE VA FI CONECTAT SENZORUL
Pot apărea deteriorări ale componentelor dacă alimentarea nu este deconectată.
PASUL 3 - VERIFICAȚI REZISTENȚA SENZORULUI
Utilizați un ohm-metru sau un multimetru pentru a măsura rezistența senzorului. Măsurați la firele de lângă controlul Aprilaire pentru a verifica orice îmbinări de fire. Confirmați că rezistența corespunde (în limita a 5%) cu temperatura la care este instalat senzorul.
| Temperatura (°F) | Rezistența (k ) |
| 30 | 34.6 |
| 40 | 26.1 |
| 50 | 19.9 |
| 60 | 15.3 |
| 70 | 11.9 |
| 80 | 9.4 |
| 90 | 7.4 |
| 100 | 5.9 |
Notă: Această măsurătoare trebuie făcută fără ca senzorul să fie conectat la controlul Aprilaire.
PASUL 4 – CONECTAȚI SENZORUL LA CONTROLUL APRILAIRE
- Utilizați fir de 18–22 awg (cablu de termostat cu 2 fire).
- Utilizați cele două piulițe mici de sârmă furnizate.
- Utilizați mai puțin de 300' de fir.
- Nu trasați firul de-a lungul liniilor de 120VAC.
Un fir dezizolat excesiv poate duce la scurtcircuite. Dezizolați doar atâta izolație cât este necesar.
- Senzorul nu este specific polarității. Oricare dintre firele senzorului poate fi conectat la oricare dintre bornele de pe controlul Aprilaire la care este conectat.
- Pentru modulele de suport, utilizați bornele T1 și T2 sau T3 și T4.
- Pentru termostate, utilizați bornele S1 și S2 (exterioare) sau T1 și T2 (remote). borne.
- Pentru comenzile de zonă, utilizați bornele DAT, Plenum Sensor sau ODT.
- Pentru Home Comfort Control, utilizați bornele RAT, LAT sau ODT.
- Aveți grijă când trasați și dezizolați firul. Îndoirile bruște (încovoieri) sau tăieturile în fir (în special susceptibile acolo unde izolația a fost dezizolată) pot duce la defectarea eventuală a conductorului.
PASUL 5 – RECONECTAȚI ALIMENTAREA LA CONTROLUL APRILAIRE
Specificațiile senzorului
Rezistența @ 77°F (25°C): 10 k
Toleranța @ 77°F (25°C): ±3%
Descărcați manualul
Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.
Descărcați Aprilaire 8052 - Instrucțiuni de instalare a senzorului de temperatură
