Giriş

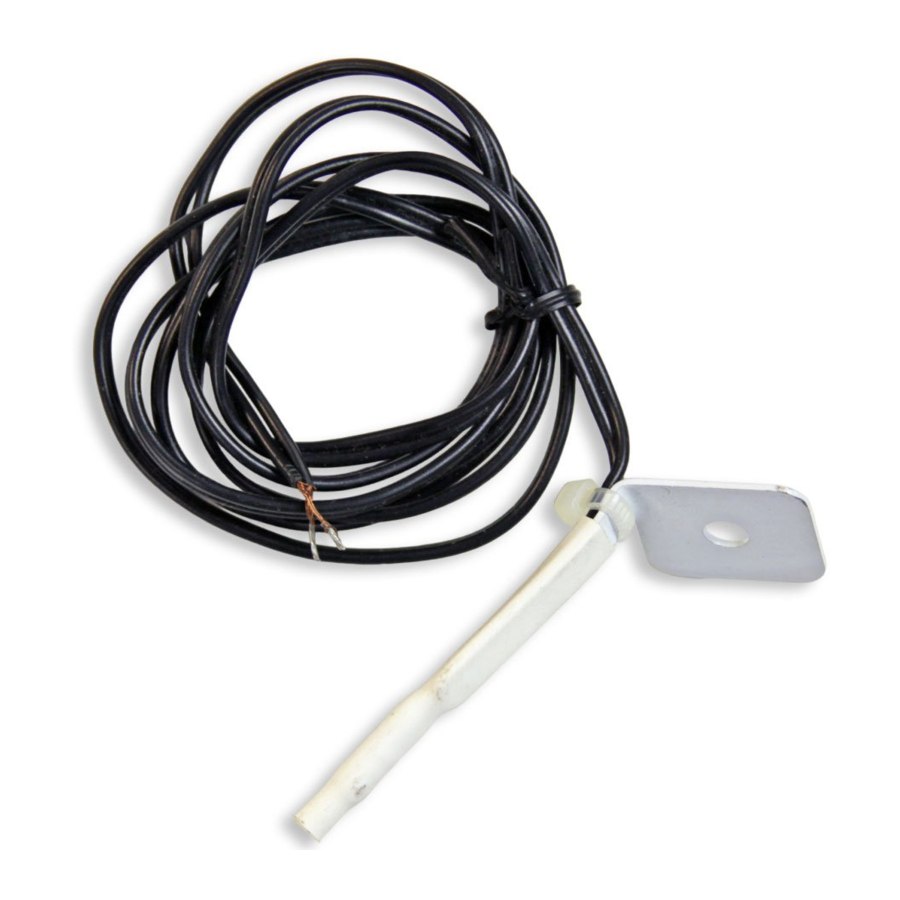

Aprilaire® Model 8052 sıcaklık sensörü, Aprilaire termostatları, destek modülleri, bölge kontrolleri ve Home Comfort Control™ ile birlikte kullanılabilir.

KURULUM TALİMATLARI

ADIM 1 – SENSÖRÜ UYGULAMAYA GÖRE KURUN

Dönüş Havası Sıcaklığı

Aprilaire Model 8052 sensörünü, taze havanın sensör okumasını etkilememesi için taze hava girişinden en az 6" yukarıda, dönüş hattına yerleştirin (bkz. Şekil 2).
Kanala 3/8" çapında bir delik açın ve sensörü verilen vida ve montaj braketi ile monte edin (bkz. Şekil 1).

Çıkış Havası Sıcaklığı

Aprilaire Model 8052 sensörünü, ısı eşanjörü ve soğutma bataryalarından sonra, besleme hattına yerleştirin (bkz. Şekil 2'deki gölgeli alan).
Güneş ışığı, UV ışıkları, ısı eşanjörleri veya soğutma bataryaları gibi doğrudan radyasyon kaynaklarından uzağa yerleştirin veya koruyun.
Kanala 3/8" çapında bir delik açın ve sensörü verilen vida ve montaj braketi ile monte edin (bkz. Şekil 1).

Dış Ortam Sıcaklığı

Aprilaire Model 8052 sensörünü, doğrudan güneş ışığı almayan binanın yan tarafına yerleştirin (bkz. Şekil 3).
Kar çizgisinin üzerine yerleştirin.
Egzoz menfezlerinden ve yoğuşma hatlarından en az 3' uzağa yerleştirin.
Dış mekan yoğuşma ünitesinin içine kurmayın.

Uzak Radyant Isı

Aprilaire Model 8052 sensörünü bir radyant zemin sistemine yerleştirin.

ADIM 2 – SENSÖRÜN BAĞLANACAĞI APRILAIRE KONTROLÜNÜN GÜCÜNÜ KESİN

Güç kesilmezse bileşenlerde hasar meydana gelebilir.

ADIM 3 - SENSÖR DİRENCİNİ DOĞRULAYIN

Sensörün direncini ölçmek için bir ohm-metre veya multimetre kullanın. Herhangi bir kablo ek yerini kontrol etmek için Aprilaire kontrolüne yakın kablolardan ölçüm yapın. Direncin, sensörün takılı olduğu yerdeki sıcaklığa (%5 dahilinde) karşılık geldiğini doğrulayın.

Sıcaklık (°F)	Direnç (k)
30	34.6
40	26.1
50	19.9
60	15.3
70	11.9
80	9.4
90	7.4
100	5.9

Not: Bu ölçüm, sensör Aprilaire kontrolüne bağlı olmadan yapılmalıdır.

ADIM 4 – SENSÖRÜ APRILAIRE KONTROLÜNE BAĞLAYIN

18–22 awg kablo (2 telli termostat kablosu) kullanın.
Sağlanan iki küçük kablo somununu kullanın.
300'den daha kısa kablo kullanın.
Kabloyu 120VAC hatları boyunca geçirmeyin.

Aşırı açıkta kalan kablo kısa devreye neden olabilir. Yalnızca gerekli olduğu kadar yalıtımı soyun.

Sensör polariteye özgü değildir. Sensör kablolarından herhangi biri, bağlandığı Aprilaire kontrolündeki herhangi bir terminale bağlanabilir.
- Destek modülleri için T1 ve T2 veya T3 ve T4 terminallerini kullanın.
- Termostatlar için S1 ve S2 (Dış Ortam) veya T1 ve T2 (Uzak) terminallerini kullanın.
- Bölge kontrolleri için DAT, Plenum Sensörü veya ODT terminallerini kullanın.
- Home Comfort Control için RAT, LAT veya ODT terminallerini kullanın.
Kabloyu yönlendirirken ve soyarken dikkatli olun. Kablodaki keskin bükülmeler (kıvrımlar) veya kesikler (özellikle yalıtımın soyulduğu yerlerde hassas) zamanla iletken arızasına yol açabilir.

ADIM 5 – APRILAIRE KONTROLÜNE GÜCÜ YENİDEN BAĞLAYIN
