Sissejuhatus

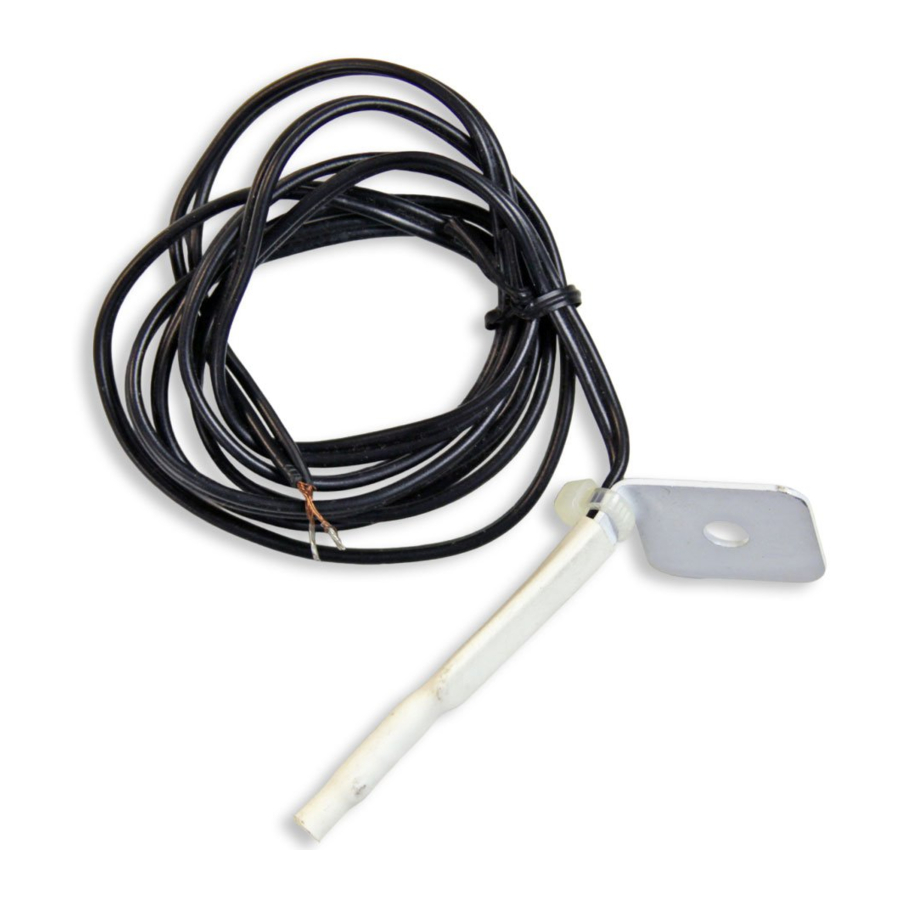

Aprilaire® mudeli 8052 temperatuuriandurit saab kasutada koos Aprilaire'i termostaatide, tugimoodulite, tsoonikontrollide ja Home Comfort Control™'iga.

PAIGALDUSJUHISED

1. SAMM – PAIGALDAGE ANDUR VASTAVALT RAKENDUSELE

Tagasivoolu õhu temperatuur

Paigutage Aprilaire'i mudeli 8052 andur tagasivoolu õhukanalisse vähemalt 6" värske õhu sisselaskeavast ülesvoolu, et värske õhk ei mõjutaks anduri näitu (vt joonis 2).
Puurige kanalisse 3/8" auk ja kinnitage andur kaasasoleva kruvi ja kinnitusklambriga (vt joonis 1).

Väljuva õhu temperatuur

Paigutage Aprilaire'i mudeli 8052 andur peakanalisse, pärast soojusvahetit ja jahutusspiraale (vt joonisel 2 varjutatud ala).
Varjestage või paigaldage eemale otsestest kiirgusallikatest, nagu päikesevalgus, UV-valgustid, soojusvahetid või jahutusspiraalid.
Puurige kanalisse 3/8" auk ja kinnitage andur kaasasoleva kruvi ja kinnitusklambriga (vt joonis 1).

Välistemperatuur

Paigutage Aprilaire'i mudeli 8052 andur hoone küljele, eemale otsesest päikesevalgusest (vt joonis 3).
Asetage üle lumepiiri.
Asetage vähemalt 3' kaugusele väljatõmbeavadest ja kondensaatoritorudest.
Ärge paigaldage välise kondensaatorseadme sisse.

Kaug-kiirgusküte

Paigutage Aprilaire'i mudeli 8052 andur kiirguspõrandaküttesüsteemi.

2. SAMM – ÜHENDAGE LAHTI TOIDE APRILAIRE'I KONTROLLERILT, MILLEGA ANDUR ÜHENDATAKSE

Komponentide kahjustused võivad tekkida, kui toide ei ole lahti ühendatud.

3. SAMM - KONTROLLIGE ANDURI TAKISTUST

Kasutage oommeetrit või multimeetrit anduri takistuse mõõtmiseks. Mõõtke juhtmete juurest Aprilaire'i kontrolleri lähedalt, et kontrollida juhtmete ühendusi. Veenduge, et takistus vastab (5% piires) temperatuurile, kus andur on paigaldatud.

Temperatuur (°F)	Takistus (k)
30	34.6
40	26.1
50	19.9
60	15.3
70	11.9
80	9.4
90	7.4
100	5.9

Märkus: Seda mõõtmist tuleks teha ilma andurit Aprilaire'i kontrolleriga ühendamata.

4. SAMM – ÜHENDAGE ANDUR APRILAIRE'I KONTROLLERIGA

Kasutage 18–22 awg juhet (2-juhtmelist termostaadikaablit).
Kasutage kahte kaasasolevat väikest juhtmeklemmikut.
Kasutage vähem kui 300' juhet.
Ärge vedage juhet piki 120VAC liine.

Liigne paljas juhe võib põhjustada lühiseid. Eemaldage isolatsiooni ainult nii palju kui vaja.

Andur ei ole polaarsusspetsiifiline. Mõlemad anduri juhtmed võib ühendada Aprilaire'i kontrolleri mõlema klemmiga, millega see on ühendatud.
- Tugimoodulite puhul kasutage T1 ja T2 või T3 ja T4 klemme.
- Termostaatide puhul kasutage S1 ja S2 (välis) või T1 ja T2 (kaug) klemme.
- Tsoonikontrollide puhul kasutage DAT, Plenum Sensor või ODT klemme.
- Home Comfort Control'i puhul kasutage RAT, LAT või ODT klemme.
Olge juhtme vedamisel ja eemaldamisel ettevaatlik. Teravad painded (murrud) või sisselõiked juhtmes (eriti vastuvõtlikud kohad, kus isolatsioon on eemaldatud) võivad põhjustada juhi rikke.

5. SAMM – ÜHENDAGE TOIDE UUESTI APRILAIRE'I KONTROLLERIGA
