Introducere

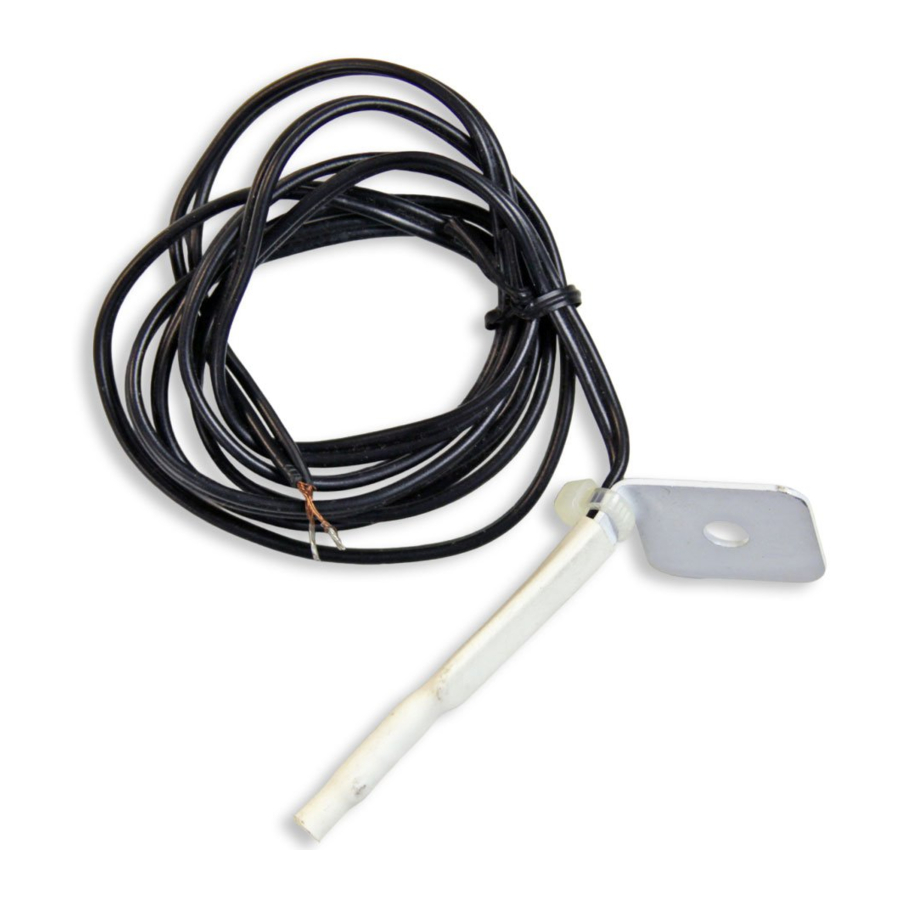

Senzorul de temperatură Aprilaire® Model 8052 poate fi utilizat cu termostatele Aprilaire, modulele de suport, comenzile de zonă și Home Comfort Control™.

INSTRUCȚIUNI DE INSTALARE

PASUL 1 – INSTALAȚI SENZORUL ÎN FUNCȚIE DE APLICAȚIE

Temperatura aerului de retur

Localizați senzorul Aprilaire Model 8052 în retur la cel puțin 6" în amonte de admisia de aer proaspăt, astfel încât aerul proaspăt să nu influențeze citirea senzorului (vezi figura 2).
Găuriți o gaură de 3/8" în conductă și montați senzorul cu șurubul furnizat și suportul de montare (vezi figura 1).

Temperatura aerului de ieșire

Localizați senzorul Aprilaire Model 8052 în trunchiul de alimentare, după schimbătorul de căldură și bobinele de răcire (vezi zona umbrită din figura 2).
Ecranizați sau montați departe de sursele de radiații directe, cum ar fi lumina soarelui, luminile UV, schimbătoarele de căldură sau bobinele de răcire.
Găuriți o gaură de 3/8" în conductă și montați senzorul cu șurubul furnizat și suportul de montare (vezi figura 1).

Temperatura exterioară

Localizați senzorul Aprilaire Model 8052 pe partea laterală a clădirii, ferit de lumina directă a soarelui (vezi figura 3).
Așezați deasupra liniei de zăpadă.
Așezați la cel puțin 3' distanță de orificiile de evacuare și liniile de condensare.
Nu instalați în interiorul unității de condensare exterioare.

Căldură radiantă la distanță

Localizați senzorul Aprilaire Model 8052 într-un sistem de încălzire radiantă prin pardoseală.

PASUL 2 – DECONECTAȚI ALIMENTAREA LA CONTROLUL APRILAIRE LA CARE VA FI CONECTAT SENZORUL

Pot apărea deteriorări ale componentelor dacă alimentarea nu este deconectată.

PASUL 3 - VERIFICAȚI REZISTENȚA SENZORULUI

Utilizați un ohm-metru sau un multimetru pentru a măsura rezistența senzorului. Măsurați la firele de lângă controlul Aprilaire pentru a verifica orice îmbinări de fire. Confirmați că rezistența corespunde (în limita a 5%) cu temperatura la care este instalat senzorul.

Temperatura (°F)	Rezistența (k)
30	34.6
40	26.1
50	19.9
60	15.3
70	11.9
80	9.4
90	7.4
100	5.9

Notă: Această măsurătoare trebuie făcută fără ca senzorul să fie conectat la controlul Aprilaire.

PASUL 4 – CONECTAȚI SENZORUL LA CONTROLUL APRILAIRE

Utilizați fir de 18–22 awg (cablu de termostat cu 2 fire).
Utilizați cele două piulițe mici de sârmă furnizate.
Utilizați mai puțin de 300' de fir.
Nu trasați firul de-a lungul liniilor de 120VAC.

Sârma goală excesivă poate duce la scurtcircuite. Dezizolați doar atât de multă izolație cât este necesar.

Senzorul nu este specific polarității. Oricare dintre conductoarele senzorului poate fi conectat la oricare dintre terminalele de pe controlul Aprilaire la care este conectat.
- Pentru modulele de suport, utilizați terminalele T1 și T2 sau T3 și T4.
- Pentru termostate, utilizați terminalele S1 și S2 (Exterior) sau T1 și T2 (Distanță).
- Pentru comenzile de zonă, utilizați terminalele DAT, Senzor Plenum sau ODT.
- Pentru Home Comfort Control, utilizați terminalele RAT, LAT sau ODT.
Aveți grijă când trasați și dezizolați firul. Îndoirile bruște (nodurile) sau tăieturile în fir (în special susceptibile acolo unde izolația a fost dezizolată) pot duce la defectarea eventuală a conductorului.

PASUL 5 – RECONECTAȚI ALIMENTAREA LA CONTROLUL APRILAIRE

Specificațiile senzorului

Rezistența @ 77°F (25°C): 10 k
Toleranța @ 77°F (25°C): ±3%
