Įvadas

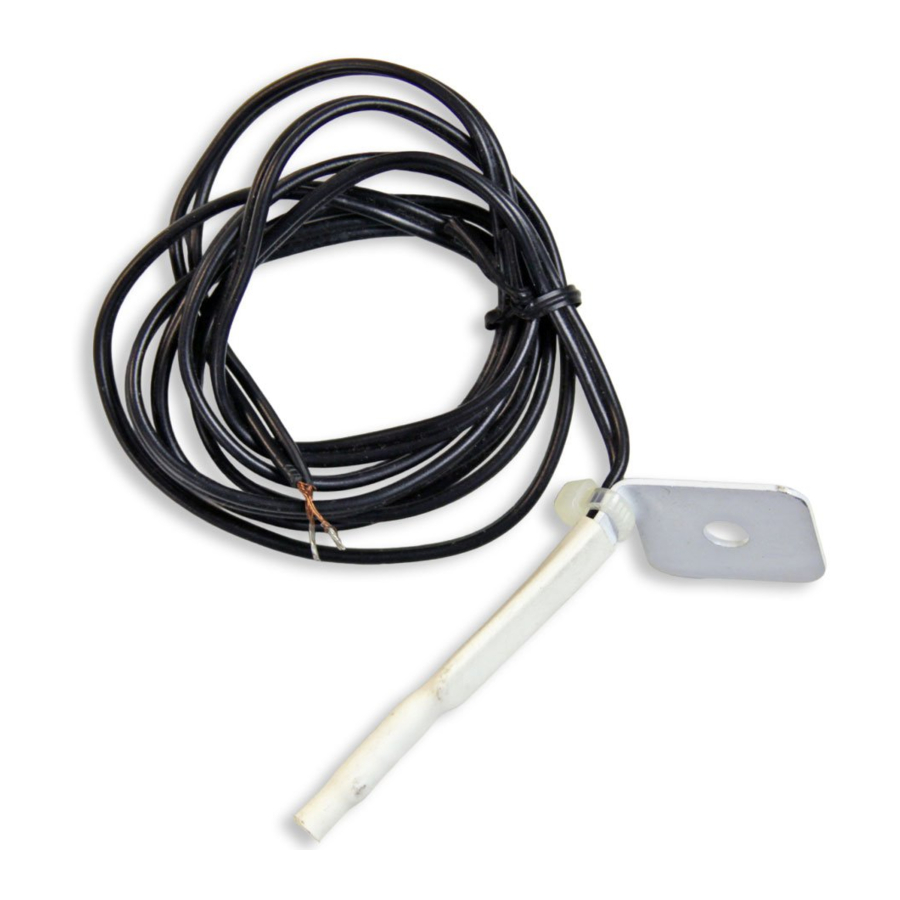

Aprilaire® Model 8052 temperatūros jutiklis gali būti naudojamas su Aprilaire termostatais, palaikymo moduliais, zonų valdikliais ir Home Comfort Control™.

MONTAVIMO INSTRUKCIJOS

1 ŽINGSNIS – ĮDIEGITE JUTIKLĮ PAGAL TAIKYMĄ

Grįžtamo oro temperatūra

Raskite Aprilaire Model 8052 jutiklį grįžtamajame ore bent 6" atstumu nuo gryno oro įsiurbimo angos, kad grynas oras neturėtų įtakos jutiklio rodmenims (žr. 2 pav.).
Pragręžkite 3/8" skylę ortakyje ir pritvirtinkite jutiklį pridedamu varžtu ir tvirtinimo laikikliu (žr. 1 pav.).

Išeinančio oro temperatūra

Raskite Aprilaire Model 8052 jutiklį tiekimo magistralėje, po šilumokaičio ir aušinimo ritinių (žr. užtamsintą plotą 2 pav.).
Apsaugokite arba montuokite atokiau nuo tiesioginių spinduliuotės šaltinių, tokių kaip saulės šviesa, UV lempos, šilumokaičiai arba aušinimo ritės.
Pragręžkite 3/8" skylę ortakyje ir pritvirtinkite jutiklį pridedamu varžtu ir tvirtinimo laikikliu (žr. 1 pav.).

Lauko temperatūra

Raskite Aprilaire Model 8052 jutiklį pastato šone, kur nėra tiesioginių saulės spindulių (žr. 3 pav.).
Uždėkite virš sniego linijos.
Uždėkite bent 3' atstumu nuo išmetimo angų ir kondensacinių linijų.
Nemontuokite lauko kondensaciniame įrenginyje.

Nuotolinis spindulinis šildymas

Raskite Aprilaire Model 8052 jutiklį spindulinio grindų sistemoje.

2 ŽINGSNIS – ATJUNKITE APRILAIRE VALDIKLIO, PRIE KURIO BUS PRIJUNGTAS JUTIKLIS, MAITINIMĄ

Jei maitinimas neatjungtas, galite sugadinti komponentus.

3 ŽINGSNIS – PATIKRINKITE JUTIKLIO VARŽĄ

Naudokite ommetrą arba multimetrą, kad išmatuotumėte jutiklio varžą. Matuokite prie laidų šalia Aprilaire valdiklio, kad patikrintumėte visus laidų sujungimus. Patvirtinkite, kad varža atitinka (±5%) temperatūrą, kurioje įrengtas jutiklis.

Temperatūra (°F)	Varža (k)
30	34.6
40	26.1
50	19.9
60	15.3
70	11.9
80	9.4
90	7.4
100	5.9

Pastaba: Šis matavimas turėtų būti atliekamas, kai jutiklis nėra prijungtas prie Aprilaire valdiklio.

4 ŽINGSNIS – PRIJUNKITE JUTIKLĮ PRIE APRILAIRE VALDIKLIO

Naudokite 18–22 awg laidą (2 laidų termostato kabelį).
Naudokite du mažus pateiktus laidų antgalius.
Naudokite mažiau nei 300' laido.
Netieskite laido išilgai 120VAC linijų.

Per didelis pliko laido kiekis gali sukelti trumpąjį jungimą. Nuimkite tik tiek izoliacijos, kiek būtina.

Jutiklis nėra poliškumo specifinis. Bet kuris jutiklio laidas gali būti prijungtas prie bet kurio Aprilaire valdiklio, prie kurio jis prijungtas, gnybto.
- Palaikymo moduliams naudokite T1 ir T2 arba T3 ir T4 gnybtus.
- Termostatams naudokite S1 ir S2 (lauko) arba T1 ir T2 (nuotolinio) gnybtus.
- Zonų valdikliams naudokite DAT, Plenum Sensor arba ODT gnybtus.
- Home Comfort Control (namų komforto valdymui) naudokite RAT, LAT arba ODT gnybtus.
Būkite atsargūs tiesdami ir nuimdami laidą. Aštrūs lenkimai (mazgai) arba įpjovimai laide (ypač jautrūs ten, kur buvo nuimta izoliacija) gali sukelti galimą laidininko gedimą.

5 ŽINGSNIS – IŠ NAUJO PRIJUNKITE MAITINIMĄ PRIE APRILAIRE VALDIKLIO
