Introduzione

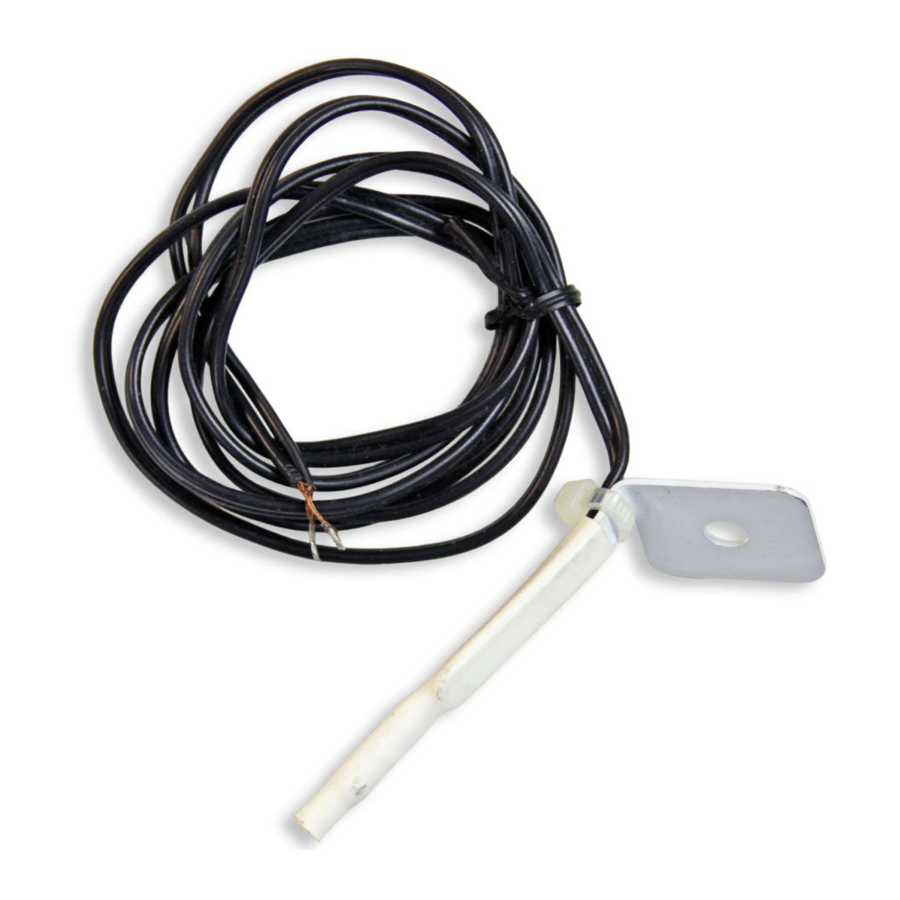

Il sensore di temperatura Aprilaire® Modello 8052 può essere utilizzato con i termostati Aprilaire, i moduli di supporto, i controlli di zona e l'Home Comfort Control™.

ISTRUZIONI PER L'INSTALLAZIONE

FASE 1 – INSTALLARE IL SENSORE IN BASE ALL'APPLICAZIONE

Temperatura dell'aria di ritorno

Posizionare il sensore Aprilaire Modello 8052 nel ritorno ad almeno 6" a monte della presa d'aria fresca in modo che l'aria fresca non influenzi la lettura del sensore (vedere la fIgura 2).
Praticare un foro da 3/8" nel condotto e montare il sensore con la vite e la staffa di montaggio in dotazione (vedere la fIgura 1).

Temperatura dell'aria in uscita

Posizionare il sensore Aprilaire Modello 8052 nel condotto di mandata, dopo lo scambiatore di calore e le batterie di raffreddamento (vedere l'area ombreggiata nella fIgura 2).
Proteggere o montare lontano da fonti di radiazione diretta come la luce solare, le luci UV, gli scambiatori di calore o le batterie di raffreddamento.
Praticare un foro da 3/8" nel condotto e montare il sensore con la vite e la staffa di montaggio in dotazione (vedere la fIgura 1).

Temperatura esterna

Posizionare il sensore Aprilaire Modello 8052 sul lato dell'edificio al riparo dalla luce solare diretta (vedere la fIgura 3).
Posizionare sopra la linea della neve.
Posizionare ad almeno 3' di distanza dagli sfiati di scarico e dalle linee di condensa.
Non installare all'interno dell'unità di condensazione esterna.

Riscaldamento a pannelli radianti remoto

Posizionare il sensore Aprilaire Modello 8052 in un sistema di riscaldamento a pavimento radiante.

FASE 2 – TOGLIERE L'ALIMENTAZIONE AL CONTROLLO APRILAIRE A CUI SARÀ COLLEGATO IL SENSORE

Se l'alimentazione non viene scollegata, si possono verificare danni ai componenti.

FASE 3 - VERIFICARE LA RESISTENZA DEL SENSORE

Utilizzare un ohmmetro o un multimetro per misurare la resistenza del sensore. Misurare i fili vicino al controllo Aprilaire per verificare eventuali giunzioni dei fili. Verificare che la resistenza corrisponda (entro il 5%) alla temperatura in cui è installato il sensore.

Temperatura (°F)	Resistenza (k)
30	34.6
40	26.1
50	19.9
60	15.3
70	11.9
80	9.4
90	7.4
100	5.9

Nota: Questa misurazione deve essere eseguita senza il sensore collegato al controllo Aprilaire.

FASE 4 – COLLEGARE IL SENSORE AL CONTROLLO APRILAIRE

Utilizzare un cavo da 18–22 awg (cavo termostato a 2 fili).
Utilizzare i due piccoli cappucci per cavi forniti.
Utilizzare meno di 300' di cavo.
Non instradare il cavo lungo le linee a 120 V CA.

Un'eccessiva quantità di filo scoperto può causare cortocircuiti. Spelare solo la quantità di isolamento necessaria.

Il sensore non è specifico per la polarità. Entrambi i cavi del sensore possono essere collegati a uno dei terminali del controllo Aprilaire a cui è collegato.
- Per i moduli di supporto, utilizzare i terminali T1 e T2 o T3 e T4.
- Per i termostati, utilizzare i terminali S1 e S2 (esterno) o T1 e T2 (remoto).
- Per i controlli di zona, utilizzare i terminali DAT, sensore plenum o ODT.
- Per Home Comfort Control, utilizzare i terminali RAT, LAT o ODT.
Prestare attenzione quando si instradano e si spelano i cavi. Curve strette (strozzature) o tagli nel cavo (particolarmente suscettibili dove l'isolamento è stato rimosso) possono portare a un eventuale guasto del conduttore.

FASE 5 – RICOLLEGARE L'ALIMENTAZIONE AL CONTROLLO APRILAIRE

Specifiche del sensore

Resistenza @ 77°F (25°C): 10 k
Tolleranza @ 77°F (25°C): ±3%
