Aprilaire 8052 - Instruções de Instalação do Sensor de Temperatura
Introdução

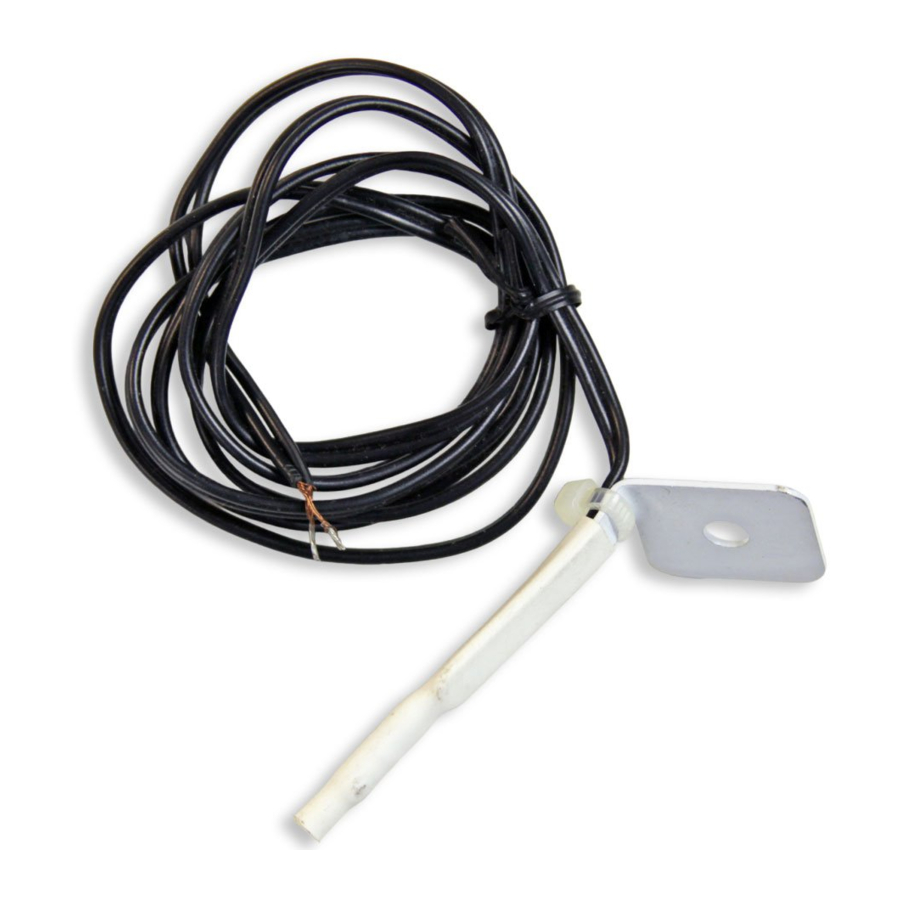

O sensor de temperatura Aprilaire® Modelo 8052 pode ser usado com termostatos Aprilaire, módulos de suporte, controles de zona e o Home Comfort Control™.
INSTRUÇÕES DE INSTALAÇÃO
PASSO 1 – INSTALE O SENSOR COM BASE NA APLICAÇÃO
Temperatura do Ar de Retorno
- Localize o sensor Aprilaire Modelo 8052 no retorno, a pelo menos 6" a montante da entrada de ar fresco para que o ar fresco não influencie a leitura do sensor (veja a fIgura 2).
- Faça um furo de 3/8" no duto e monte o sensor com o parafuso e suporte de montagem fornecidos (veja a fIgura 1).
![INSTALE O SENSOR COM BASE NA APLICAÇÃO - Passo 1]( "Aprilaire - 8052 - INSTALE O SENSOR COM BASE NA APLICAÇÃO - Passo 1")
Temperatura do Ar de Saída
- Localize o sensor Aprilaire Modelo 8052 no tronco de suprimento, após o trocador de calor e as serpentinas de resfriamento (veja a área sombreada na fIgura 2).
![INSTALE O SENSOR COM BASE NA APLICAÇÃO - Passo 2]( "Aprilaire - 8052 - INSTALE O SENSOR COM BASE NA APLICAÇÃO - Passo 2")
- Proteja ou monte longe de fontes de radiação direta, como luz solar, luzes UV, trocadores de calor ou serpentinas de resfriamento.
- Faça um furo de 3/8" no duto e monte o sensor com o parafuso e suporte de montagem fornecidos (veja a fIgura 1).
Temperatura Externa
- Localize o sensor Aprilaire Modelo 8052 na lateral do edifício, fora da luz solar direta (veja a fIgura 3).
![INSTALE O SENSOR COM BASE NA APLICAÇÃO - Passo 3]( "Aprilaire - 8052 - INSTALE O SENSOR COM BASE NA APLICAÇÃO - Passo 3")
- Coloque acima da linha de neve.
- Coloque a pelo menos 3' de distância de saídas de exaustão e linhas de condensação.
- Não instale dentro da unidade de condensação externa.
Calor Radiante Remoto
- Localize o sensor Aprilaire Modelo 8052 em um sistema de piso radiante.
PASSO 2 – DESLIGUE A ALIMENTAÇÃO DO CONTROLE APRILAIRE AO QUAL O SENSOR SERÁ CONECTADO
Podem ocorrer danos aos componentes se a alimentação não for desligada.
PASSO 3 - VERIFIQUE A RESISTÊNCIA DO SENSOR
Use um ohmímetro ou multímetro para medir a resistência do sensor. Meça nos fios perto do controle Aprilaire para verificar quaisquer emendas de fios. Confirme se a resistência corresponde (dentro de 5%) à temperatura onde o sensor está instalado.
| Temperatura (°F) | Resistência (k ) |
| 30 | 34.6 |
| 40 | 26.1 |
| 50 | 19.9 |
| 60 | 15.3 |
| 70 | 11.9 |
| 80 | 9.4 |
| 90 | 7.4 |
| 100 | 5.9 |
Nota: Esta medição deve ser feita sem o sensor conectado ao controle Aprilaire.
PASSO 4 – CONECTE O SENSOR AO CONTROLE APRILAIRE
- Use fio de 18–22 awg (cabo de termostato de 2 fios).
- Use as duas pequenas porcas de fio fornecidas.
- Use menos de 300' de fio.
- Não passe o fio ao longo de linhas de 120VAC.
O excesso de fio desencapado pode levar a curtos-circuitos. Desencape apenas o isolamento necessário.
- O sensor não é específico quanto à polaridade. Qualquer fio do sensor pode ser conectado a qualquer terminal no controle Aprilaire ao qual está conectado.
- Para módulos de suporte, use os terminais T1 e T2 ou T3 e T4.
- Para termostatos, use os terminais S1 e S2 (Externo) ou T1 e T2 (Remoto).
- Para controles de zona, use os terminais DAT, Sensor de Plenum ou ODT.
- Para Home Comfort Control, use os terminais RAT, LAT ou ODT.
- Tenha cuidado ao passar e desencapar o fio. Dobras acentuadas (torções) ou cortes no fio (particularmente suscetíveis onde o isolamento foi removido) podem levar a uma eventual falha do condutor.
PASSO 5 – RELIGUE A ALIMENTAÇÃO AO CONTROLE APRILAIRE
Especificações do Sensor
Resistência @ 77°F (25°C): 10 k
Tolerância @ 77°F (25°C): ±3%
Baixar manual
Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
Baixar Aprilaire 8052 - Instruções de Instalação do Sensor de Temperatura
