Wprowadzenie

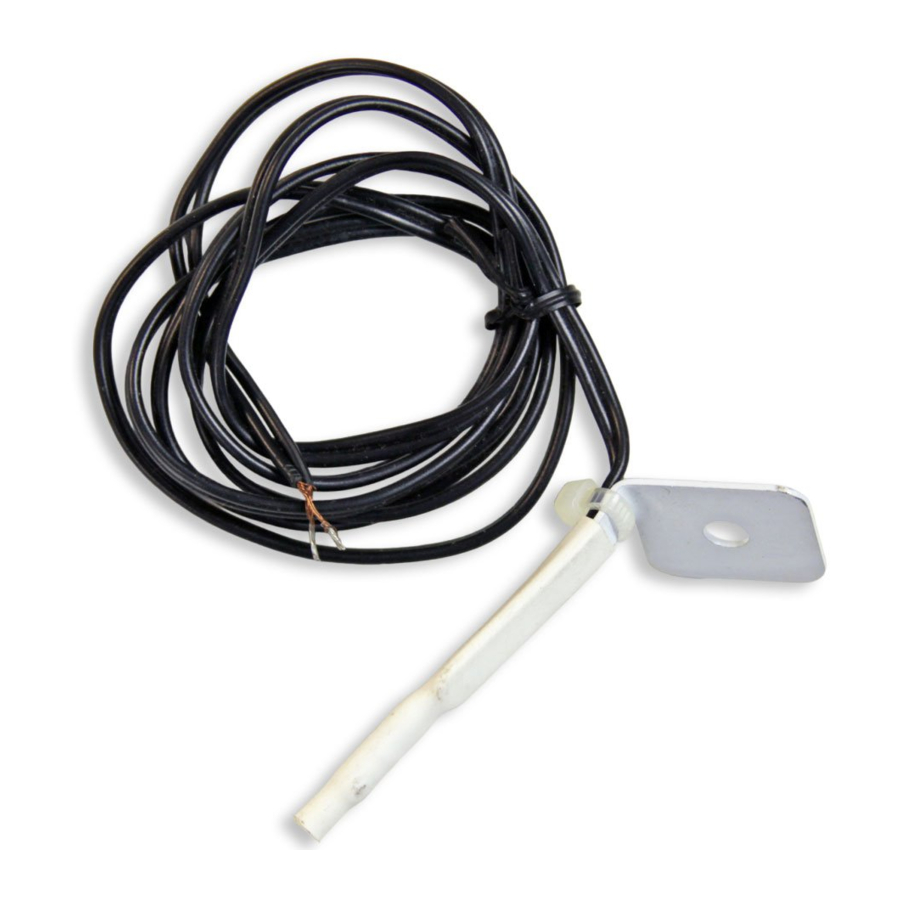

Czujnik temperatury Aprilaire® Model 8052 może być używany z termostatami Aprilaire, modułami pomocniczymi, sterownikami strefowymi i Home Comfort Control™.

INSTRUKCJA INSTALACJI

KROK 1 – ZAINSTALUJ CZUJNIK W ZALEŻNOŚCI OD ZASTOSOWANIA

Temperatura powietrza powrotnego

Umieść czujnik Aprilaire Model 8052 w kanale powrotnym co najmniej 6" (cali) przed wlotem świeżego powietrza, aby świeże powietrze nie wpływało na odczyt czujnika (patrz rysunek 2).
Wywierć otwór o średnicy 3/8" w kanale i zamontuj czujnik za pomocą dostarczonej śruby i wspornika montażowego (patrz rysunek 1).

Temperatura powietrza wylotowego

Umieść czujnik Aprilaire Model 8052 w kanale nawiewnym, za wymiennikiem ciepła i chłodnicami (patrz zacieniony obszar na rysunku 2).
Osłoń lub zamontuj z dala od bezpośrednich źródeł promieniowania, takich jak światło słoneczne, światła UV, wymienniki ciepła lub chłodnice.
Wywierć otwór o średnicy 3/8" w kanale i zamontuj czujnik za pomocą dostarczonej śruby i wspornika montażowego (patrz rysunek 1).

Temperatura zewnętrzna

Umieść czujnik Aprilaire Model 8052 z boku budynku, z dala od bezpośredniego światła słonecznego (patrz rysunek 3).
Umieść powyżej linii śniegu.
Umieść co najmniej 3' (stopy) od otworów wentylacyjnych i linii kondensacyjnych.
Nie instaluj wewnątrz zewnętrznej jednostki skraplającej.

Zdalne ogrzewanie podłogowe

Umieść czujnik Aprilaire Model 8052 w systemie ogrzewania podłogowego.

KROK 2 – ODŁĄCZ ZASILANIE STEROWNIKA APRILAIRE, DO KTÓREGO BĘDZIE PODŁĄCZONY CZUJNIK

Uszkodzenie komponentów może nastąpić, jeśli zasilanie nie zostanie odłączone.

KROK 3 - SPRAWDŹ REZYSTANCJĘ CZUJNIKA

Użyj omomierza lub multimetru, aby zmierzyć rezystancję czujnika. Mierz na przewodach w pobliżu sterownika Aprilaire, aby sprawdzić wszelkie połączenia przewodów. Upewnij się, że rezystancja odpowiada (w granicach 5%) temperaturze, w której zainstalowany jest czujnik.

Temperatura (°F)	Rezystancja (k)
30	34.6
40	26.1
50	19.9
60	15.3
70	11.9
80	9.4
90	7.4
100	5.9

Uwaga: Ten pomiar należy wykonać bez podłączonego czujnika do sterownika Aprilaire.

KROK 4 – PODŁĄCZ CZUJNIK DO STEROWNIKA APRILAIRE

Użyj przewodu 18–22 awg (2-żyłowy kabel termostatu).
Użyj dwóch małych dostarczonych złączek.
Użyj mniej niż 300' (stóp) przewodu.
Nie prowadź przewodu wzdłuż linii 120VAC.

Nadmierna ilość odsłoniętego przewodu może prowadzić do zwarć. Zdejmij tylko tyle izolacji, ile jest konieczne.

Czujnik nie jest specyficzny dla polaryzacji. Dowolny przewód czujnika może być podłączony do dowolnego zacisku na sterowniku Aprilaire, do którego jest podłączony.
- W przypadku modułów pomocniczych użyj zacisków T1 i T2 lub T3 i T4.
- W przypadku termostatów użyj zacisków S1 i S2 (zewnętrzny) lub T1 i T2 (zdalny).
- W przypadku sterowników strefowych użyj zacisków DAT, Plenum Sensor lub ODT.
- W przypadku Home Comfort Control, użyj zacisków RAT, LAT lub ODT.
Zachowaj ostrożność podczas prowadzenia i zdejmowania izolacji z przewodu. Ostre zgięcia (załamania) lub przecięcia w przewodzie (szczególnie podatne na uszkodzenia w miejscu, gdzie została zdjęta izolacja) mogą prowadzić do ewentualnej awarii przewodnika.

KROK 5 – PONOWNIE PODŁĄCZ ZASILANIE DO STEROWNIKA APRILAIRE

Specyfikacja czujnika

Rezystancja @ 77°F (25°C): 10 k
Tolerancja @ 77°F (25°C): ±3%
