Aprilaire 8052 - Instrucciones de Instalación del Sensor de Temperatura
Introducción

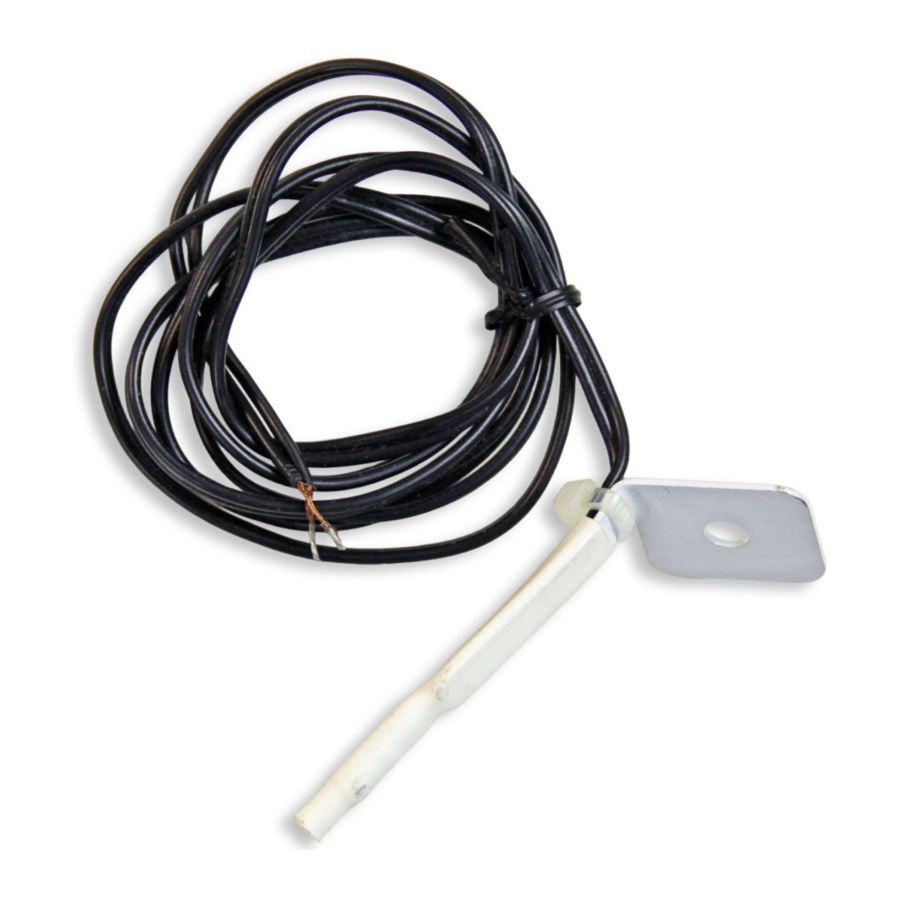

El sensor de temperatura Aprilaire® Modelo 8052 se puede utilizar con termostatos Aprilaire, módulos de soporte, controles de zona y el Home Comfort Control™.
INSTRUCCIONES DE INSTALACIÓN
PASO 1 – INSTALE EL SENSOR SEGÚN LA APLICACIÓN
Temperatura del Aire de Retorno
- Ubique el sensor Aprilaire Modelo 8052 en el retorno al menos a 6" aguas arriba de la entrada de aire fresco para que el aire fresco no influya en la lectura del sensor (vea la fIgura 2).
- Perfore un orificio de 3/8" en el conducto y monte el sensor con el tornillo y el soporte de montaje suministrados (vea la fIgura 1).
![INSTALE EL SENSOR SEGÚN LA APLICACIÓN - Paso 1]( "Aprilaire - 8052 - INSTALE EL SENSOR SEGÚN LA APLICACIÓN - Paso 1")
Temperatura del Aire de Salida
- Ubique el sensor Aprilaire Modelo 8052 en el conducto de suministro, después del intercambiador de calor y las serpentinas de enfriamiento (vea el área sombreada en la fIgura 2).
![INSTALE EL SENSOR SEGÚN LA APLICACIÓN - Paso 2]( "Aprilaire - 8052 - INSTALE EL SENSOR SEGÚN LA APLICACIÓN - Paso 2")
- Proteja o monte lejos de fuentes de radiación directa como la luz solar, luces UV, intercambiadores de calor o serpentinas de enfriamiento.
- Perfore un orificio de 3/8" en el conducto y monte el sensor con el tornillo y el soporte de montaje suministrados (vea la fIgura 1).
Temperatura Exterior
- Ubique el sensor Aprilaire Modelo 8052 en el lado del edificio fuera de la luz solar directa (vea la fIgura 3).
![INSTALE EL SENSOR SEGÚN LA APLICACIÓN - Paso 3]( "Aprilaire - 8052 - INSTALE EL SENSOR SEGÚN LA APLICACIÓN - Paso 3")
- Coloque por encima de la línea de nieve.
- Coloque al menos a 3' de distancia de los conductos de escape y las líneas de condensación.
- No instale dentro de la unidad de condensación exterior.
Calor Radiante Remoto
- Ubique el sensor Aprilaire Modelo 8052 en un sistema de piso radiante.
PASO 2 – DESCONECTE LA ALIMENTACIÓN DEL CONTROL APRILAIRE AL QUE SE CONECTARÁ EL SENSOR
Se pueden producir daños en los componentes si no se desconecta la alimentación.
PASO 3 - VERIFIQUE LA RESISTENCIA DEL SENSOR
Utilice un ohmímetro o multímetro para medir la resistencia del sensor. Mida en los cables cerca del control Aprilaire para verificar cualquier empalme de cables. Confirme que la resistencia corresponda (dentro del 5%) a la temperatura donde está instalado el sensor.
| Temperatura (°F) | Resistencia (k ) |
| 30 | 34.6 |
| 40 | 26.1 |
| 50 | 19.9 |
| 60 | 15.3 |
| 70 | 11.9 |
| 80 | 9.4 |
| 90 | 7.4 |
| 100 | 5.9 |
Nota: Esta medición debe realizarse sin el sensor conectado al control Aprilaire.
PASO 4 – CONECTE EL SENSOR AL CONTROL APRILAIRE
- Utilice cable de 18–22 awg (cable de termostato de 2 hilos).
- Utilice las dos tuercas para cables pequeñas proporcionadas.
- Utilice menos de 300' de cable.
- No pase el cable a lo largo de líneas de 120 VCA.
El cable pelado excesivo puede provocar cortocircuitos. Pele solo la cantidad de aislamiento necesaria.
- El sensor no es específico de polaridad. Cualquiera de los cables del sensor se puede conectar a cualquier terminal del control Aprilaire al que esté conectado.
- Para módulos de soporte, utilice los terminales T1 y T2 o T3 y T4.
- Para termostatos, utilice los terminales S1 y S2 (Exterior) o T1 y T2 (Remoto).
- Para controles de zona, utilice los terminales DAT, Sensor de Pleno u ODT.
- Para Home Comfort Control, utilice los terminales RAT, LAT u ODT.
- Tenga cuidado al enrutar y pelar el cable. Las curvas pronunciadas (torceduras) o los cortes en el cable (particularmente susceptibles donde se ha pelado el aislamiento) pueden provocar una eventual falla del conductor.
PASO 5 – VUELVA A CONECTAR LA ALIMENTACIÓN AL CONTROL APRILAIRE
Especificaciones del Sensor
Resistencia @ 77°F (25°C): 10 k
Tolerancia @ 77°F (25°C): ±3%
