Utangulizi

Sensor ya halijoto ya Aprilaire® Model 8052 inaweza kutumika na thermostat za Aprilaire, moduli za usaidizi, udhibiti wa eneo na Home Comfort Control™.

MAELEKEZO YA UFUNGAJI

HATUA YA 1 – FUNGA SENSOR KULINGANA NA MATUMIZI

Halijoto ya Hewa Inayorudi

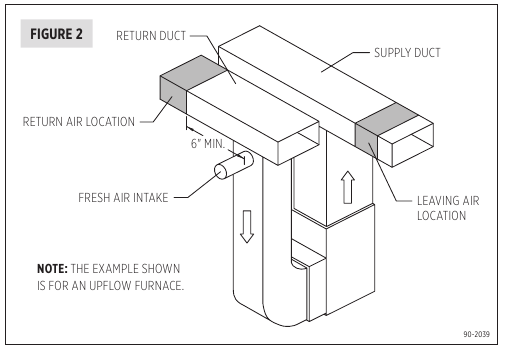

Weka sensor ya Aprilaire Model 8052 kwenye sehemu ya kurudisha hewa angalau 6" juu ya sehemu ya kuingiza hewa safi ili hewa safi isishawishi usomaji wa sensor (ona kielelezo 2).

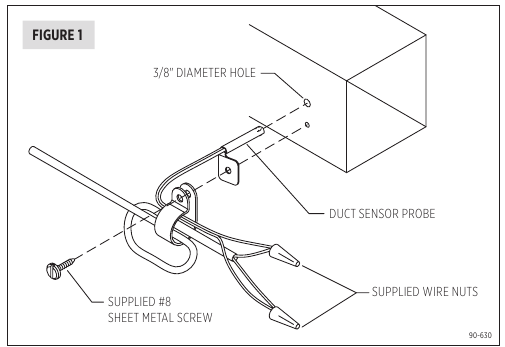

Chimbu shimo la 3/8" kwenye mfereji na uweke sensor kwa skrubu iliyotolewa na bracket ya kupachika (ona kielelezo 1).

Halijoto ya Hewa Inayoondoka

Weka sensor ya Aprilaire Model 8052 kwenye shina la usambazaji, baada ya kibadilisha joto na koili za kupoeza (ona eneo lililotiwa kivuli kwenye kielelezo 2).
Kinga au weka mbali na vyanzo vya moja kwa moja vya mionzi kama vile mwanga wa jua, taa za UV, vibadilisha joto au koili za kupoeza.
Chimbu shimo la 3/8" kwenye mfereji na uweke sensor kwa skrubu iliyotolewa na bracket ya kupachika (ona kielelezo 1).

Halijoto ya Nje

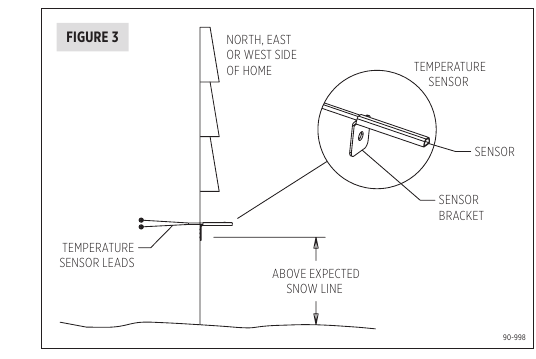

Weka sensor ya Aprilaire Model 8052 upande wa jengo mbali na mwanga wa jua moja kwa moja (ona kielelezo 3).
Weka juu ya mstari wa theluji.
Weka angalau 3' mbali na matundu ya kutolea moshi na mistari ya condensing.
Usisakinishe ndani ya kitengo cha nje cha condensing.

Joto la Mbali la Mionzi

Weka sensor ya Aprilaire Model 8052 kwenye sakafu ya mionzi mfumo.

HATUA YA 2 – KATA UMEME KWENYE UDHIBITI WA APRILAIRE AMBAO SENSOR ITAUNGANISHWA

Uharibifu wa vipengele unaweza kutokea ikiwa umeme haujakatwa.

HATUA YA 3 - THIBITISHA UPINZANI WA SENSOR

Tumia ohm-mita au multimeter kupima upinzani wa sensor. Pima kwenye waya karibu na udhibiti wa Aprilaire ili kuangalia splices zozote za waya. Thibitisha kuwa upinzani unalingana (ndani ya 5%) na halijoto ambapo sensor imewekwa.

Halijoto (°F)	Upinzani (k)
30	34.6
40	26.1
50	19.9
60	15.3
70	11.9
80	9.4
90	7.4
100	5.9

Kumbuka: Upimaji huu unapaswa kufanywa bila sensor iliyounganishwa na udhibiti wa Aprilaire.

HATUA YA 4 – UNGANISHA SENSOR KWENYE UDHIBITI WA APRILAIRE

Tumia waya wa 18–22 awg (kebo ya thermostat ya waya 2).
Tumia nati mbili ndogo za waya zilizotolewa.
Tumia chini ya 300' ya waya.
Usielekeze waya kando ya mistari ya 120VAC.

Waya nyingi wazi zinaweza kusababisha mzunguko mfupi. Vua insulation kidogo tu kama inavyohitajika.

Sensor si maalum kwa polarity. Kiongozi chochote cha sensor kinaweza kuwa kimeunganishwa kwa terminal yoyote kwenye udhibiti wa Aprilaire ambayo imeunganishwa.
- Kwa moduli za usaidizi, tumia vituo vya T1 na T2 au T3 na T4.
- Kwa thermostat, tumia vituo vya S1 na S2 (Nje) au T1 na T2 (Mbali).
- Kwa udhibiti wa eneo, tumia vituo vya DAT, Plenum Sensor au ODT.
- Kwa Home Comfort Control, tumia vituo vya RAT, LAT au ODT.
Tumia uangalifu wakati wa kuelekeza na kuvua waya. Bend kali (kinks) au kupunguzwa kwenye waya (ambayo huathirika haswa ambapo insulation imevuliwa) inaweza kusababisha kushindwa kwa kondakta.

HATUA YA 5 – UNGANISHA UMEME TENA KWENYE UDHIBITI WA APRILAIRE
