Johdanto

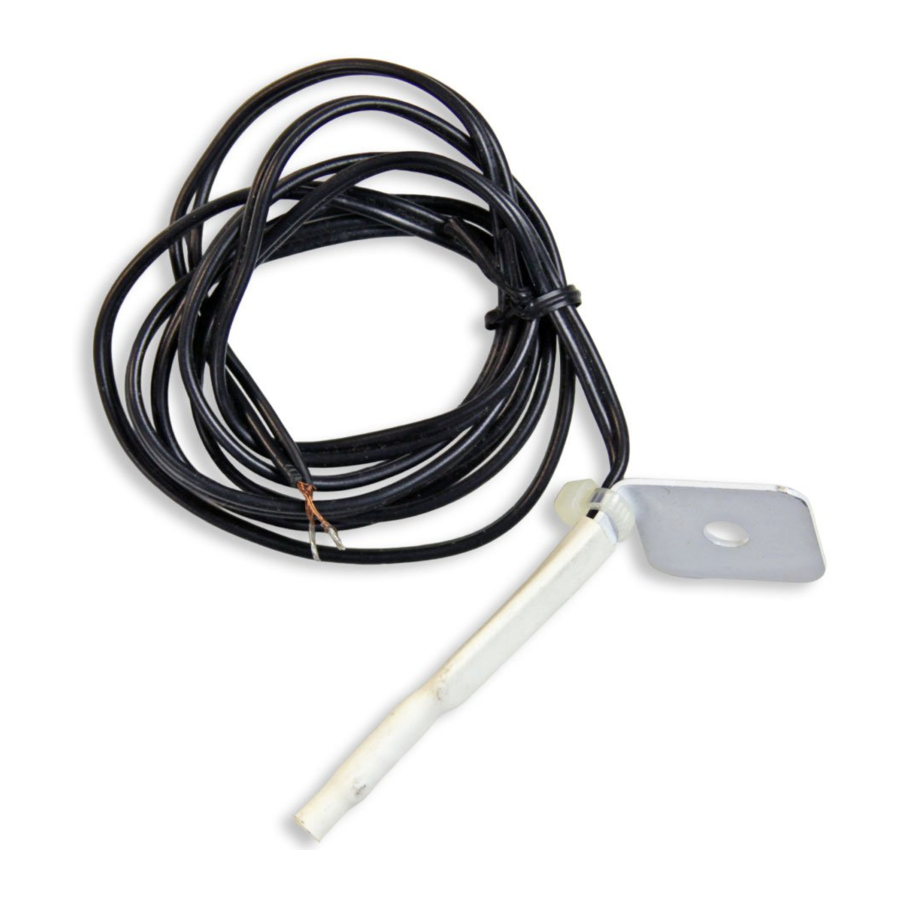

Aprilaire® mallin 8052 lämpötila-anturia voidaan käyttää Aprilaire -termostaattien, tukimoduulien, vyöhykeohjausten ja Home Comfort Control™ -järjestelmän kanssa.

ASENNUSOHJEET

VAIHE 1 – ASENNA ANTURI SOVELLUKSEN MUKAAN

Paluuilman lämpötila

Sijoita Aprilaire mallin 8052 anturi paluuilman kanavaan vähintään 15 cm (6") etäisyydelle raitisilman sisääntulosta, jotta raitisilma ei vaikuta anturin lukemaan (katso kuva 2).
Poraa 9,5 mm (3/8") reikä kanavaan ja kiinnitä anturi mukana toimitetulla ruuvilla ja kiinnityskannattimella (katso kuva 1).

Poistoilman lämpötila

Sijoita Aprilaire mallin 8052 anturi tulokanavaan lämmönvaihtimen ja jäähdytyspatterien jälkeen (katso varjostettu alue kuvassa 2).
Suojaa tai asenna etäälle suorista säteilylähteistä, kuten auringonvalosta, UV-valoista, lämmönvaihtimista tai jäähdytyspattereista.
Poraa 9,5 mm (3/8") reikä kanavaan ja kiinnitä anturi mukana toimitetulla ruuvilla ja kiinnityskannattimella (katso kuva 1).

Ulkolämpötila

Sijoita Aprilaire mallin 8052 anturi rakennuksen sivulle, poissa suorasta auringonvalosta (katso kuva 3).
Sijoita lumirajan yläpuolelle.
Sijoita vähintään 90 cm (3') etäisyydelle poistoaukoista ja kondenssilinjoista.
Älä asenna ulkoisen lauhdutusyksikön sisälle.

Kaukolämpö

Sijoita Aprilaire mallin 8052 anturi lattialämmitysjärjestelmään.

VAIHE 2 – KATKAISE VIRTA APRILAIRE -OHJAIMELTA, JOHON ANTURI KYTKETÄÄN

Komponentit voivat vaurioitua, jos virtaa ei katkaista.

VAIHE 3 - TARKISTA ANTURIN VASTUS

Käytä ohmimittaria tai yleismittaria anturin vastuksen mittaamiseen. Mittaa johdot Aprilaire -ohjaimen läheltä tarkistaaksesi mahdolliset johdinliitokset. Varmista, että vastus vastaa (5 %:n tarkkuudella) lämpötilaa, jossa anturi on asennettu.

Lämpötila (°F)	Vastus (k)
30	34.6
40	26.1
50	19.9
60	15.3
70	11.9
80	9.4
90	7.4
100	5.9

Huomautus: Tämä mittaus tulee suorittaa ilman, että anturi on kytkettynä Aprilaire -ohjaimeen.

VAIHE 4 – KYTKE ANTURI APRILAIRE -OHJAIMEEN

Käytä 18–22 awg johtoa (2-johtiminen termostaattikaapeli).
Käytä kahta mukana toimitettua pientä johdinliitintä.
Käytä alle 90 metrin (300') johtoa.
Älä reititä johtoa 120VAC linjojen varrella.

Liiallinen paljas johto voi aiheuttaa oikosulkuja. Kuori vain tarvittava määrä eristystä.

Anturi ei ole napaisuudeltaan spesifinen. Kumpi tahansa anturin johto voidaan kytkeä kumpaan tahansa liittimeen Aprilaire -ohjaimessa, johon se on kytketty.
- Käytä tukimoduuleissa T1- ja T2- tai T3- ja T4-liittimiä.
- Käytä termostaateissa S1- ja S2- (ulko) tai T1- ja T2- (etä) liittimiä.
- Käytä vyöhykeohjauksissa DAT-, Plenum Sensor- tai ODT-liittimiä.
- Käytä Home Comfort Control -järjestelmässä RAT-, LAT- tai ODT-liittimiä.
Ole varovainen johdon reitityksessä ja kuorinnassa. Terävät mutkat (taitteet) tai viillot johdossa (erityisesti alttiita kohdissa, joissa eristys on kuorittu) voivat johtaa johtimen vikaantumiseen.

VAIHE 5 – KYTKE VIRTA TAKAISIN APRILAIRE -OHJAIMEEN
