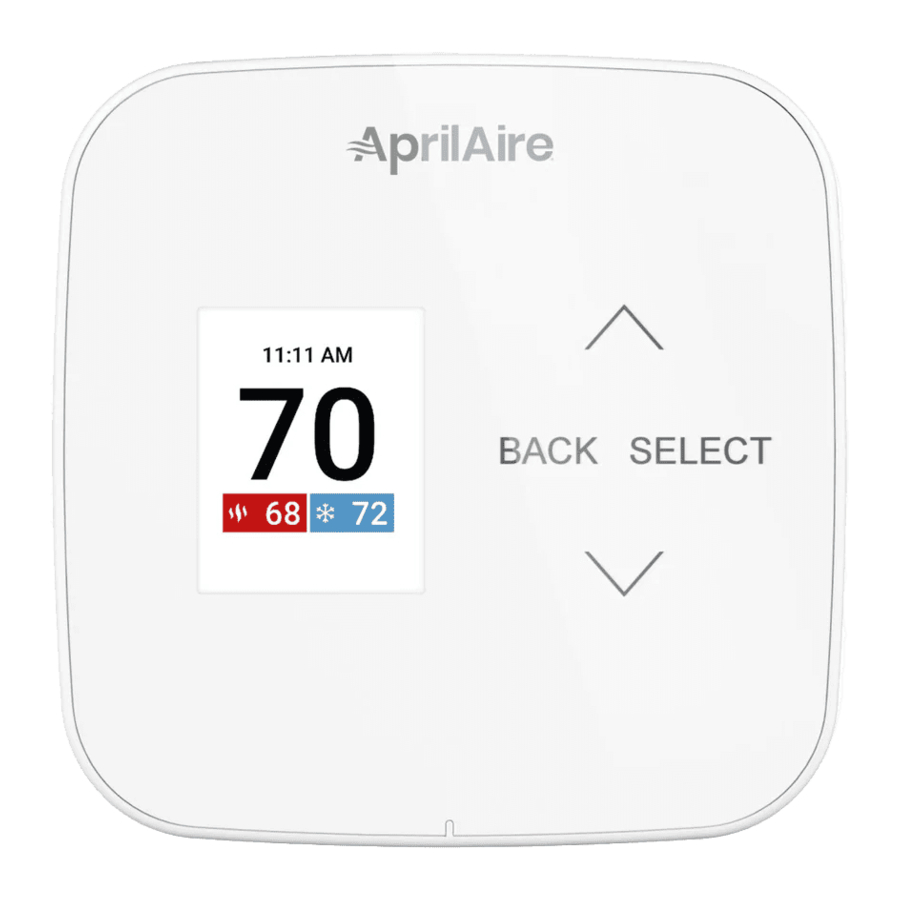

Aprilaire S84N 1H1C, S84N SU - Termostaatin käyttöohje

TUOTTEEN OMINAISUUDET

• Heat Blast nostaa huoneen lämpötilaa 3–5 °F
• Helppolukuinen värinäyttö
• 7 päivän ohjelmoitavuus
• Näyttää huoneen lämpötilan ja lämpötila-asetuksen
• Ilmansuodatin ja LVI-huoltomuistutukset.
• Ohjelmoitava puhaltimen ohjaus puhaltimen kiertotilalla
• Helppokäyttöinen lämpötilan säätö voi ohittaa ohjelma-aikataulun milloin tahansa
• Progressiivinen palautus varmistaa oikean lämpötilan ohjelmatapahtuman alussa

PIKAOPAS SÄÄTIMIIN JA NÄYTTÖÖN

ALOITUSNÄYTTÖ

PÄÄVALIKKO

NÄYTÖNSÄÄSTÄJÄ

Käynnistyy 45 sekunnin kuluttua käyttämättömyydestä, herätä näyttö painamalla mitä tahansa painiketta. HUOMAA: Näytönsäästäjä ei ole käytettävissä termostaattiasennuksissa, jotka eivät ole yhteydessä C-johtoon ja toimivat vain akkuvirralla.

VIRTA-ASETUKSET

Termostaatti on kaksoisvirtalähde. Se voi käyttää joko 24 VAC -virtaa, 2 "AA"-paristoa tai molempia (tarjotakseen varavirtaa kellolle). Paristot ovat valinnaisia, jos termostaatti on asennettaessa yhdistetty verkkovirtaan. Mallissa S84N SU 24 VAC -virta on oltava kytkettynä, jotta järjestelmävika toimii. Termostaatissa on muistin varmuuskopiointi, joka tallentaa termostaatin asetukset sähkökatkon varalta

KÄYTTÖ

JÄRJESTELMÄTILAN VALINTA

(EM HEAT / HEAT / COOL / AUTO / OFF)

1. Paina SELECT (VALITSE) päästäksesi Main Menu (Päävalikko)
2. Valitse tai -painikkeella Mode (Tila) -vaihtoehto
3. Paina SELECT (VALITSE) päästäksesi Mode (Tila) -valikkoon:
4. Valitse tai -painikkeella haluamasi tila
   Heat: (Lämmitys:) Termostaatti ohjaa vain lämmitysjärjestelmää
   Cool: (Jäähdytys:) Termostaatti ohjaa vain jäähdytysjärjestelmää
   Auto: (Automaattinen:) (jos asennusohjelman asetuksissa on käytössä) Termostaatti valitsee automaattisesti lämmityksen tai jäähdytyksen sisälämpötilan mukaan
   Emergency Heat: (Hätälämmitys:) (vain lämpöpumpuille, joissa on lisälämmitys) Termostaatti ohjaa lisälämmitystä. Lämpöpumppu ei toimi Em Heat (Hätälämmitys) -tilassa
   Off: (Pois:) Lämmitys- ja jäähdytysjärjestelmät ovat pois päältä
5. Paina SELECT (VALITSE) tallentaaksesi tilan ja palataksesi aloitusnäyttöön tai BACK (TAKAISIN) poistuaksesi tallentamatta

LÄMPÖTILAN ASETUKSEN MUUTTAMINEN

1. Paina Home (Aloitus) -näytössä tai säätääksesi nykyistä lämpötila-asetusta
2. Lämpötila-asetus suurenee säädön aikana
3. Lämpötila-asetus astuu voimaan 3 sekunnin kuluttua viimeisestä säädöstä tai paina SELECT (VALITSE) tallentaaksesi ja palataksesi aloitusnäyttöön

Katso lisätietoja kohdasta OHJELMA-AIKATAULUJEN MUOKKAAMINEN

PUHALTIMEN ASETUKSEN VALINTA

(AUTO/ON/CIRCULATE)
Kun puhaltimen tilaa muutetaan ohjelmatapahtuman aikana, se pysyy kyseisessä tilassa, kunnes seuraava tapahtuma alkaa. Puhallin on ohjelmoitava Fan On (Puhallin päällä) -tilaan aikataulussa, jotta se toimii jatkuvasti kaikkien tapahtumien ajan.

1. Paina SELECT (VALITSE) päästäksesi Main Menu (Päävalikko)
2. Valitse tai -painikkeella Fan (Puhallin) -vaihtoehto
3. Paina SELECT (VALITSE) päästäksesi Fan (Puhallin) -valikkoon:
4. Valitse tai -painikkeella haluamasi puhaltimen tila
   On: (Päällä:) Puhallin käy jatkuvasti. Käytä tätä tilaa maksimaaliseen ilmankiertoon/suodatukseen.
   Auto: (Automaattinen:) Puhallin käy vain, kun lämmitys- tai jäähdytysjärjestelmä on päällä
   Circulate: (Kierto:) Sama kuin Auto (Automaattinen), mutta varmistaa, että puhallin on päällä vähintään 30 minuuttia tunnissa. Käytä tätä tilaa energiansäästön ja ilmankierron/puhdistuksen tasapainoon
5. Paina SELECT (VALITSE) tallentaaksesi puhaltimen tilan ja palataksesi aloitusnäyttöön tai BACK (TAKAISIN) poistuaksesi tallentamatta

HUOLTOMUISTUTUKSET

Asentaja määrittää huoltomuistutukset ilmoittamaan, milloin laitteet ovat huollon tarpeessa. Jos huoltomuistutus näkyy, soita LVI-jälleenmyyjällesi huoltoa varten. Ne voidaan nollata valitsemalla Reset (Nollaa) -vaihtoehto muistutusviestistä tai Reset Service Reminders (Nollaa huoltomuistutukset) -vaihtoehto Settings (Asetukset) -valikosta

TAPAHTUMAPOHJAINEN ILMANPUHDISTUS

(JOS ASENNETTU)

1. Valitse Air Cleaning (Ilmanpuhdistus) kohdasta Main Menu (Päävalikko). Ilmanpuhdistuksessa on kaksi väliaikaista tapahtumaa ja kolme pysyvää tilaa, jotka voidaan asettaa. Ilmanpuhdistus aktivoi tuulettimen ilman puhdistusta varten.

2. Events (Tapahtumat) (väliaikainen)
   3 Hrs: (3 tuntia) Kun valittuna, ilmanpuhdistin toimii 3 tuntia jatkuvasti ja palaa sitten viimeisimpään tilaan: Auto (Automaattinen), Continuous (Jatkuva) tai Off (Pois päältä). Tämä vaihtoehto puhdistaa ilmaa vain tarvittaessa; esimerkki olisi imuroinnin jälkeen
   24 Hrs: (24 tuntia) Kun kausiluonteiset allergiat pahenevat ja ulkoilman laatu on huonoimmillaan, valitse tämä vaihtoehto. Ilmanpuhdistin toimii jatkuvasti 24 tuntia ja palaa sitten viimeisimpään tilaan: Auto (Automaattinen), Continuous (Jatkuva) tai Off (Pois päältä)
   NOTE: (HUOMAUTUS:) Termostaatti hallitsee tuulettimen ja ilmanpuhdistuksen valintoja, kun valinnat menevät päällekkäin

3. Modes (Tilat) (pysyvä)
   Auto: (Automaattinen) Ilmanpuhdistin toimii vähintään 30 minuuttia tunnin välein. Ilmanpuhdistin valvoo lämmitys- ja jäähdytysjärjestelmäsi toiminta-aikaa; jos 30 minuuttia ei saavuteta, ilmanpuhdistin käynnistyy automaattisesti. Tämä maksimoi ilmanpuhdistuksen ja minimoi energiankulutuksen.
   Continuous: (Jatkuva) Tämä vaihtoehto tarjoaa maksimaalisen mahdollisen ilmanpuhdistuksen
   Ilmanpuhdistin on aktiivinen 24 tuntia vuorokaudessa, seitsemänä päivänä viikossa
   Off: (Pois päältä) Ilmanpuhdistin ei käytä tuuletinta pelkästään ilman puhdistamiseen.


NOTE: (HUOMAUTUS:) Jos ilmanpuhdistus on asennettu, ilmanpuhdistus tapahtuu edelleen normaalin tuulettimen toiminnan aikana lämmityksen, jäähdytyksen tai muiden sisäilman laatuun liittyvien tapahtumien aikana.

OHJELMAN AIKATAULU JA PIDOT

AJAN JA PÄIVÄMÄÄRÄN ASETTAMINEN

1. Valitse Settings (Asetukset) kohdasta Main Menu (Päävalikko).

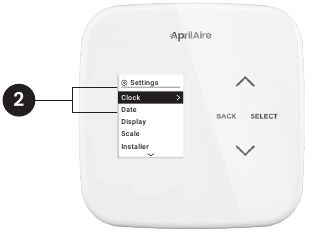

2. Valitse Settings (Asetukset) -valikosta Clock (Kello) asettaaksesi ajan tai Date (Päivämäärä) asettaaksesi päivämäärän.


OHJELMAN AIKATAULUJEN YMMÄRTÄMINEN

Päivittäinen aikataulu on jaettu neljään osaan:
Wake: Lämpötila, johon haluat herätä.
Leave: Lämpötila, kun olet poissa kotoa.
Return: Lämpötila, johon haluat palata kotiin.
Sleep: Lämpötila, jossa haluat nukkua.

TAULUKOSSA 1 näkyvät ajat ja lämpötilat ovat oletusarvoja. Jokaisen osion alkamisaikaa ja lämpötilaa voidaan muuttaa aikatauluusi sopivaksi. Suosittelemme näitä asetuksia, koska ne voivat vähentää lämmitys-/jäähdytyskulujasi. Tuuletinohjelma on esiasetettu Auto -tilaan kaikille tapahtumille.

PROGRESSIIVINEN PALAUTUMINEN

Progressive Recovery (Progressiivinen palautuminen) -ominaisuuden avulla voidaan esilämmittää tai -viilentää ENNEN ajoitettua tapahtumaa, jotta haluttu lämpötila saavutetaan kyseisen ajoitetun tapahtuman alkaessa. Esimerkki: TAULUKON 1 mukaan Wake (Herätys) -aika on 6:00, Wake (Herätys) -lämmityksen asetusarvo on 70°F ja Sleep (Nukkuminen) -asetusarvo on 62°F. Lämmitys kytkeytyy päälle ennen klo 6:00, jotta lämpötila saavuttaa 70°F Wake (Herätys) -tapahtuman alkaessa.

OHJELMAN AIKATAULUJEN MUOKKAAMINEN

1. Valitsemalla Schedule (Aikataulu) -vaihtoehdon Main Menu (Päävalikko) -valikosta voit kytkeä aikataulun On (Päälle) tai Off (Pois) ja tehdä muutoksia aikatauluun.
   Modify: (Muokkaa:) Tapahtuman alkamisaikaa, lämpötilaa ja tuuletintilaa voidaan säätää jokaiselle päivän tapahtumalle.
   On/Off: (Päällä/Pois:) Kun Schedule (Aikataulu) on kytketty Off (Pois) -tilaan, termostaatti jatkaa ohjausta nykyisellä lämpötila-asetuksella, kunnes sitä säädetään ja -painikkeilla.

2. Valitse Modify (Muokkaa) muuttaaksesi oletusaikatauluasetuksia

3. Valitse päiväryhmä tai päivä, jota haluat muokata

4. Säädä Wake (Herätys) -tiedot (Start (Aloitus), Heat (Lämpö), Cool (Viileä), Fan (Tuuletin) ja/tai valitse Next (Seuraava) jatkaaksesi

5. Säädä Leave (Poistu) -tiedot ja/tai valitse Next (Seuraava) jatkaaksesi

6. Säädä Return (Palaa) -tiedot ja/tai valitse Next (Seuraava) jatkaaksesi

7. Säädä Sleep (Nuku) -tiedot ja/tai valitse Next (Seuraava) jatkaaksesi

8. 1. Jos olet muokannut päiväryhmää, voit Save & Exit (Tallenna ja poistu) takaisin Home (Aloitusnäyttö) -näyttöön.

   2. Tai jos olet muokannut yksittäistä päivää, voit kopioida asetukset toiseen päivään tai päiväryhmään.

9. Jos päätät kopioida, näet tämän vahvistusviestin, jonka jälkeen voit palata Modify (Muokkaa) -valikkoon tehdäksesi muutoksia toiseen päivään valitsemalla Edit More Days (Muokkaa lisää päiviä) tai palata aloitusnäyttöön valitsemalla Save and Exit (Tallenna ja poistu).


HEAT BLAST

(JOS ASENNETTU)

Heat Blast (Lämpöisku) nostaa huoneen nykyistä lämpötilaa 3°F - 5°F asentajan määritysten perusteella ja jatkaa sitten normaalia toimintaa.
Aktivoi Heat Blast (Lämpöisku) valitsemalla Heat Blast (Lämpöisku) Menu (Valikko) -valikosta ja aseta kytkin asentoon ON (PÄÄLLÄ) Select (Valitse) -painikkeella

HUOMAUTUS: Heat Blast (Lämpöisku) -painike on käytettävissä vain, jos se on otettu käyttöön Installer Setup (Asentajan asetukset) -kohdassa ja termostaatti on Heat (Lämmitys)- tai Emergency Heat (Hätälämmitys) -tilassa.

Peruuta Heat Blast (Lämpöisku) valitsemalla Heat Blast (Lämpöisku) Menu (Valikko) -valikosta ja aseta kytkin asentoon OFF (POIS) Select (Valitse) -painikkeella.

OHJELMAN AIKATAULUN PIDOT

VÄLIAIKAINEN PITO
Paina tai säätääksesi lämpötilaa välittömästi, kun aikataulu on käynnissä. Tämä pitää lämpötila-asetuksen väliaikaisesti, kunnes seuraava ajoitettu tapahtuma alkaa.
Väliaikaisen pidon voi asettaa myös Hold (Pito) -vaihtoehdosta Menu (Valikko) -valikossa. Pidon päättymisaikaa voidaan myös säätää tästä.
Väliaikainen pito voidaan peruuttaa Hold (Pito) -vaihtoehdosta Menu (Valikko) -valikossa tai säätämällä lämpötila takaisin aikataulun mukaiseen lämpötilaan.

ASETUSVALIKKO

TAKUUREKISTERÖINTI

Vieraile verkkosivuillamme osoitteessa www.aprilaire.com rekisteröidäksesi AprilAire-tuotteesi. Jos sinulla ei ole verkkoyhteyttä, lähetä postikortti, jossa on nimesi, osoitteesi, puhelinnumerosi, sähköpostiosoitteesi, ostamasi tuote, mallinumero, ostopäivä sekä jälleenmyyjän nimi ja osoite:
Research Products Corporation, PO Box 1467, Madison, WI 53701
Takuurekisteröintitietojasi ei myydä tai jaeta tämän yrityksen ulkopuolelle.

aprilaire.com | 800.334.6011
