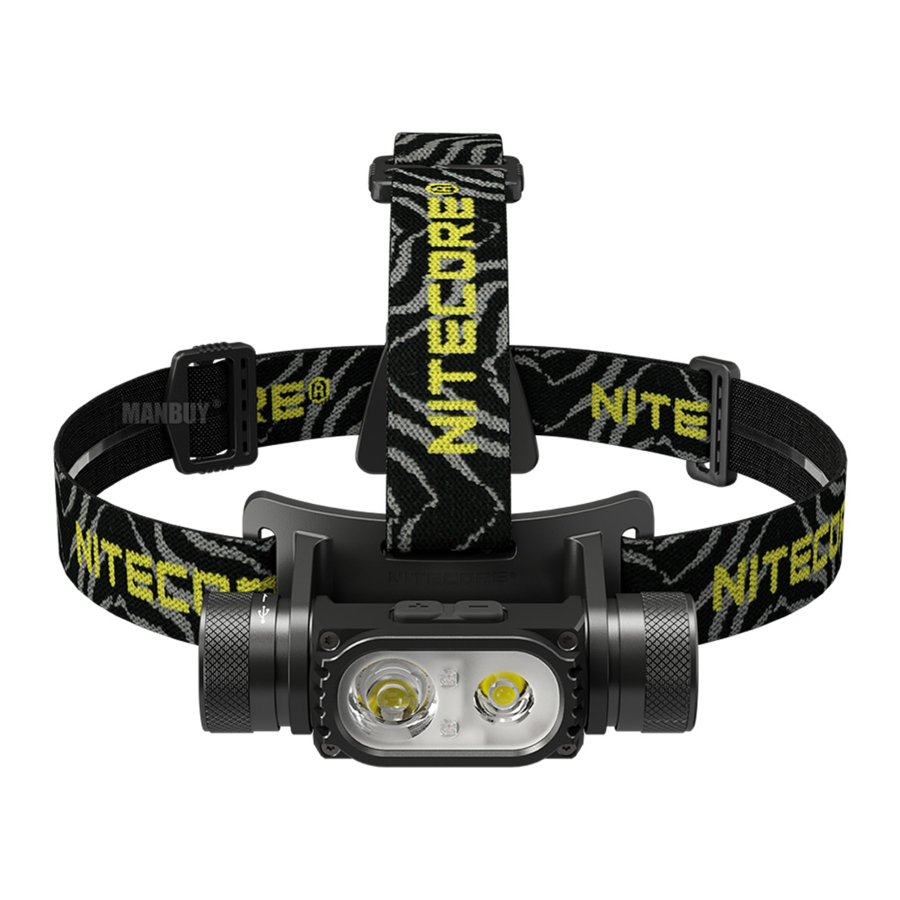

Nitecore HC68 - Brukermanual for høytytende hodelykt med dobbel stråle og E-fokus

Funksjoner

• Justerbar spotlys/flomlys
• Ekstra rødt lys
• USB-C oppladbar
• Utstyrt med spotlys, flomlys og ekstra rødt lys med en maksimal effekt på 2000 lumen
• Bruker 2 x Luminus SST-40-W LED-er for doble primære hvite lys
• Spotlyset bruker TIR-optisk linse som er spesielt designet for langdistanse belysning for å gi en maksimal kastelengde på 202 meter og en maksimal toppstråleintensitet på 10 300cd
• Flomlyset bruker TrueVision Technology for en ekstremt jevn flomstråle
• Tilgjengelig med trinnløs justering av forholdet mellom spotlys/flomlys
  (Patent No.: ZL201820778007.X)
• Høyeffektiv konstantstrømskrets gir en stabil effekt på opptil 800 timer
• Intelligent Li-ion batteriladekrets med en USB-C ladeport
• 180° tiltvinkel for forskjellige belysningsbehov
• En strømindikator under "+" og "-" knappene indikerer gjenværende batteristrøm
• Strømindikatoren kan vise batterispenningen (±0.1V)
• Innebygd Advanced Temperature Regulation (ATR) modul
  (Patent No. ZL201510534543.6)
• Konstruert av aluminiumslegering av luftfartskvalitet
• HA III militærgrad hard-anodisert finish
• Klassifisering i henhold til IP68 (2 meter nedsenkbar)
• Slagfast til 2 meter

Spesifikasjoner

Dimensjoner: 91.5mm × 34.75mm × 26.5mm (3.60" × 1.37" × 1.04")
Vekt: 118.5g (4.18oz) (brakett og hodebånd inkludert, og batteri ikke inkludert)
70g (2.47oz) (brakett, hodebånd og batteri ikke inkludert)

Tilbehør

NITECORE NL1835HP 18650 Li-ion batteri (3,500mAh), ekstra O-ring, USB-C ladekabel, hodebånd, brakett

Batterialternativer

Merk: IKKE forsøk å bruke HC68 til å lade CR123/RCR123 batterier.

Tekniske data

FL1 STANDARD

TURBO

100% SPOTLIGHT

100% FLOODLIGHT

EKSTRA RØDT LYS (AUXILIARY RED LIGHT)

LYSBLUSS (BEACON)

SOS

TURBO

HØYERE (HIGHER)

HØY (HIGH)

MIDDELS (MID)

LAV (LOW)

EKSTRA LAV (ULTRALOW)

HØYERE (HIGHER)

HØY (HIGH)

MIDDELS (MID)

LAV (LOW)

EKSTRA LAV (ULTRALOW)

HØY (HIGH)

LAV (LOW)

BLINKENDE (FLASHING)

LYSBLUSS (BEACON)

SOS

2,000 Lumens

1,800 Lumens

950 Lumens

250 Lumens

50 Lumens

1 Lumen

1,400 Lumens

850 Lumens

220 Lumens

45 Lumens

1 Lumen

11 Lumens

3 Lumens

11 Lumens

2,000 Lumens

2,000 Lumens

*─

*30min

2t 30min

6t

28t

800t

*30 min

2t 30min

6t

28t

800t

30t

110t

160t

─

─

185m

202m

147m

75m

32m

4m

77m

57m

29m

18m

2m

4m

2m

─

─

─

8,600cd

10,300cd

5,400cd

1,420cd

280cd

4cd

1,500cd

820cd

210cd

87cd

1cd

4cd

1cd

─

─

─

2m (Slagfasthet) (Impact Resistance)

IP68, 2m (Vanntett og senkbar) (Waterproof and Submersible)

Merk: De oppgitte dataene er målt i samsvar med de internasjonale teststandardene for lommelykter ANSI/PLATO FL 1-2019, ved bruk av et 1 x 18650 Li-ion-batteri (3 500 mAh) under laboratorieforhold. Dataene kan variere i virkelig bruk på grunn av forskjellig batteribruk eller miljøforhold.
* Kjøretiden for HØYERE (HIGHER) er testet uten temperaturregulering.
* TURBO og HØYERE (HIGHER) Tilgjengelighet: TURBO-nivået og HØYERE (HIGHER)-nivået er bare tilgjengelig ved bruk av et 18650 oppladbart Li-ion-batteri med en utladningsstrøm over 8A. Det er utilgjengelig ved bruk av CR123/RCR123-batterier.

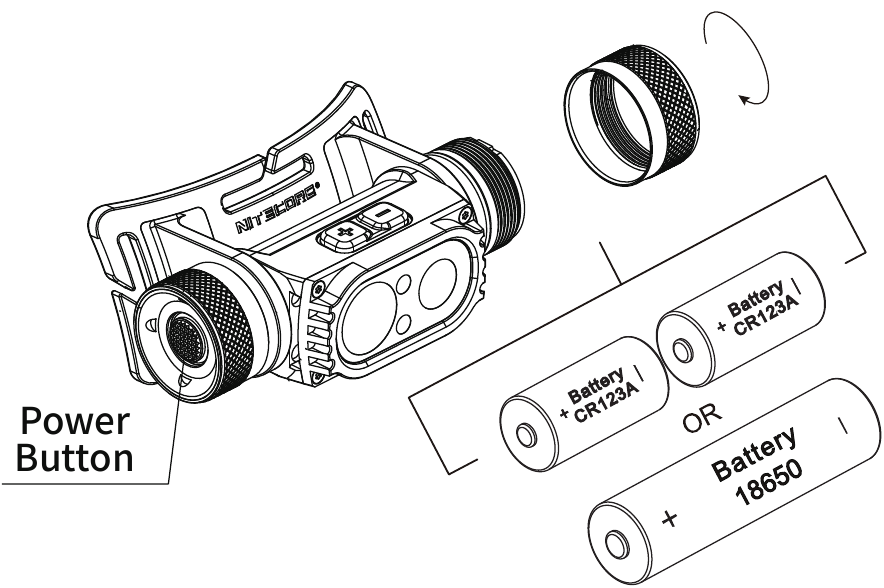

Batteriinstallasjon / fjerning

Som illustrert, etter å ha skrudd av batteridekselet, sett inn / ta ut batteriet(ene) og skru for å stramme batteridekselet.

Merk: Etter at batteriet er satt inn, vil strømindikatoren under "+" og "-" knappene blinke for å indikere batterispenningen. Se avsnittet "Strømindikasjon" i denne håndboken for mer informasjon.
Advarsler:

1. Sørg for at batteriet/batteriene er satt inn med den negative enden mot fjæren. Produktet vil ikke fungere hvis batteriet/batteriene er satt inn feil.
2. FORSIKTIG! Mulig farlig stråling! Ikke se inn i lyset! Kan være farlig for øynene dine.
3. Når strømmen er lav, vennligst slutt å bruke produktet og lad batteriet så snart som mulig for å unngå skade på batteriet.
4. Når produktet oppbevares i en ryggsekk eller står ubrukt over lengre tid, vennligst fjern alle batterier for å forhindre utilsiktet aktivering eller batterilekkasje.
5. IKKE senk hodelykten i væske når den er varm. Dette kan forårsake uopprettelig skade på lyset på grunn av forskjellen i lufttrykk inne i og utenfor røret.

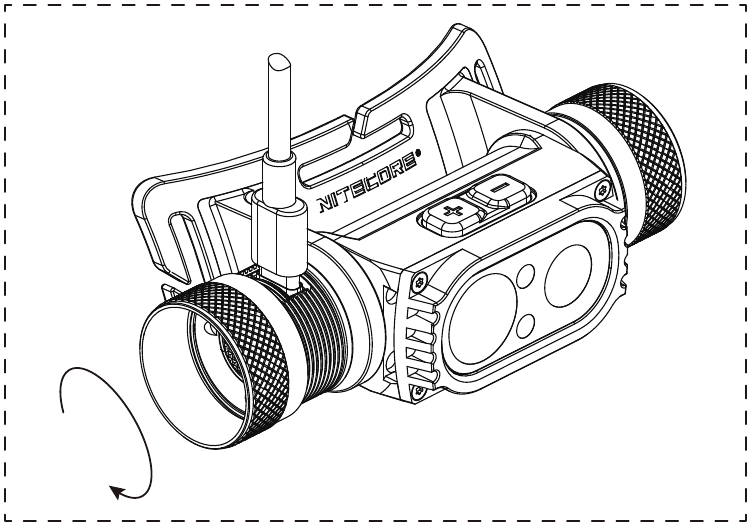

Batterilading

HC68 er utstyrt med et intelligent ladesystem. Som illustrert, stram batteridekselet etter at du har satt inn batteriet, og skru av ladeportdekselet til ladeporten er fullstendig eksponert. Bruk deretter USB-kabelen til å koble en ekstern strømforsyning (f.eks. en USB-adapter eller andre USB-ladeenheter) til ladeporten for å starte ladeprosessen.

• Under ladeprosessen vil strømindikatoren blinke sakte for å informere brukeren.
• Når batteriet er fulladet, vil HC68 avslutte ladeprosessen og strømindikatoren vil lyse jevnt for å informere brukeren.
• Ladetiden for et 18650 oppladbart Li-ion-batteri (3 500 mAh) er ca. 3 timer. (Lades via 5V/2A-adapteren)

Primært hvitt lys

På/Av

På: Når lyset er av, trykk kort på strømknappen (Power Button) for å slå det på.
Av: Når lyset er på, trykk kort på strømknappen (Power Button) for å slå det av.
Merk: HC68 har en minnefunksjon for å huske ULTRALOW, LOW eller MID for det primære hvite lyset.

• Hvis forrige lysstyrkenivå var HIGH eller HØYERE, vil reaktivering av lyset direkte gå til MID i stedet.
• Hvis forrige lysstyrkenivå var ULTRALOW, LOW eller MID, vil reaktivering av lyset automatisk gå til forrige status.

Lysstyrkenivåer

Når lyset er på, trykk kort på "+" -knappen hver gang for å øke lysstyrkenivået i rekkefølge fra ULTRALOW til HØYERE.
Når lyset er på, trykk kort på "-" -knappen hver gang for å redusere lysstyrkenivået i rekkefølge fra HØYERE til ULTRALOW.

Spotlight/Floodlight

Justering HC68 har en spotlight/floodlight-justeringsfunksjon. Utgangsforholdet mellom spotlight og floodlight er trinnløst justerbart på et visst lysstyrkenivå.

• Når lyset er på, trykk og hold "+" -knappen for å øke spotlight-utgangsforholdet og redusere floodlight-utgangsforholdet til det når 100% Spotlight.
• Når lyset er på, trykk og hold "-" -knappen for å øke floodlight-utgangsforholdet og redusere spotlight-utgangsforholdet til det når 100% Floodlight.

Merk:

1. Bare 100% Spotlight eller 100% Floodlight er tilgjengelig på ULTRALOW. Trykk lenge på "+" -knappen for å bytte til 100% Spotlight. Trykk lenge på "-" -knappen for å bytte til 100% Floodlight.
2. Denne funksjonen er ikke tilgjengelig på TURBO, da spotlight/floodlight-utgangsforholdet på TURBO er fast.

TURBO-aktivering

Når lyset er på, hold strømknappen (Power Button) inne i 1 sekund for å få tilgang til TURBO midlertidig. (Hvis du holder strømknappen (Power Button) inne i over 5 sekunder etter å ha aktivert TURBO, vil du i stedet få tilgang til ULTRALOW.) Trykk kort på strømknappen (Power Button) for å gå tilbake til forrige lagrede status, eller den vil automatisk gå tilbake til forrige status hvis det ikke er noen operasjon på 60 sekunder.

Ekstralys og spesielle moduser

På: Når lyset er av, trykk to ganger på strømknappen (Power Button) for å få tilgang til RED LOW.
Bytt: Når RED LOW er på, trykk kort på "+" -knappen hver gang for å bytte til følgende moduser i rekkefølge: RED LOW – RED HIGH – RED FLASHING – BEACON – SOS; trykk kort på "-" -knappen hver gang for å bytte til følgende moduser i rekkefølge: SOS – BEACON – RED FLASHING – RED HIGH – RED LOW.
Av: Når en av ekstralysene eller spesielle moduser er på, trykk kort på strømknappen (Power Button) for å slå den av.

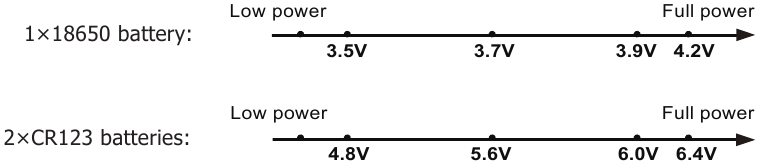

Strømindikasjon

• Når batteriet settes inn eller strømmen kobles fra under ladeprosessen, vil strømindikatoren blinke for å vise batterispenningen (±0.1V). For eksempel, når batterispenningen er på 4.2V, vil strømindikatoren blinke 4 ganger etterfulgt av en pause på 1.5 sekunder og 2 blink til.


Merk: Når du bruker to CR123/RCR123 i serie, vil indikatoren vise gjennomsnittsspenningen mellom de to batteriene.

• Når lyset er av, trykk kort på "+" / "-" -knappen, og strømindikatoren vil blinke for å indikere gjenværende strøm:

1. Blinker tre ganger indikerer at strømmen er over 50%.
2. Blinker to ganger indikerer at strømmen er under 50%.
3. Blinker en gang indikerer at strømmen er under 10%.

ATR (Avansert temperaturregulering)

Den integrerte ATR-teknologien regulerer utgangen til HC68 i henhold til arbeidsforholdene og omgivelsene for å opprettholde optimal ytelse.

Bytte batterier

Batteriene bør byttes ut når utgangen ser ut til å være svak eller hodelykten ikke reagerer på grunn av lavt strømnivå.

Vedlikehold

Hver 6. måned bør gjengene tørkes av med en ren klut etterfulgt av et tynt lag silikonbasert smøremiddel.

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.
