Przegląd produktu

HUAWEI B525s-23a LTE CPE (w skrócie B525s-23a) to bezprzewodowa brama, która integruje dostęp do LTE i szybkiego łącza Ethernet, zapewniając użytkownikom elastyczny i zróżnicowany dostęp do danych oraz usługi głosowe.

UWAGA
Poniżej przedstawiono pasma częstotliwości produktu.

Obsługa B525s-23a:

LTE: B1/3/7/8/20/32/38
FDD: 2100 MHz/1800 MHz/2600 MHz/ 900 MHz/800 MHz/1500 MHz/
TDD: 2600 MHz
Wewnątrzpasemowe ciągłe: B3+B3, B7+B7, B38+B38
Międzypasmowe: B3+B7, B3+B20, B7+B20, B7+B8, B3+B8, B1+B20, B1+B8, B20+B32
DC-HSPA+/HSPA+/HSPA/UMTS: Pasmo 1/8 2100MHz/900MHz
EDGE/GPRS/GSM: Pasmo 2/3/5/8 1900MHz/1800MHz/850MHz/900MHz

B525s-23a obsługuje następujące standardy:

LTE (Long Term Evolution)
DC-HSPA+ (Dual Carrier High Speed Packet Access Plus)
HSPA+ (High Speed Packet Access Plus)
HSUPA (High Speed Uplink Packet Access)
HSDPA (High Speed Downlink Packet Access)
UMTS (Universal Mobile Telecommunications System)
EDGE (Enhanced Data Rates for Global Evolution)
GPRS (General Packet Radio Service)
GSM (Global System for Mobile Communications)

B525s-23a obsługuje przewodowy i bezprzewodowy dostęp do sieci oraz zapewnia usługę routingu danych.

B525s-23a zapewnia następujące usługi:

Usługa transmisji danych
Usługa głosowa
SMS
Usługa bezpieczeństwa
Funkcja lokalnego zarządzania konserwacją

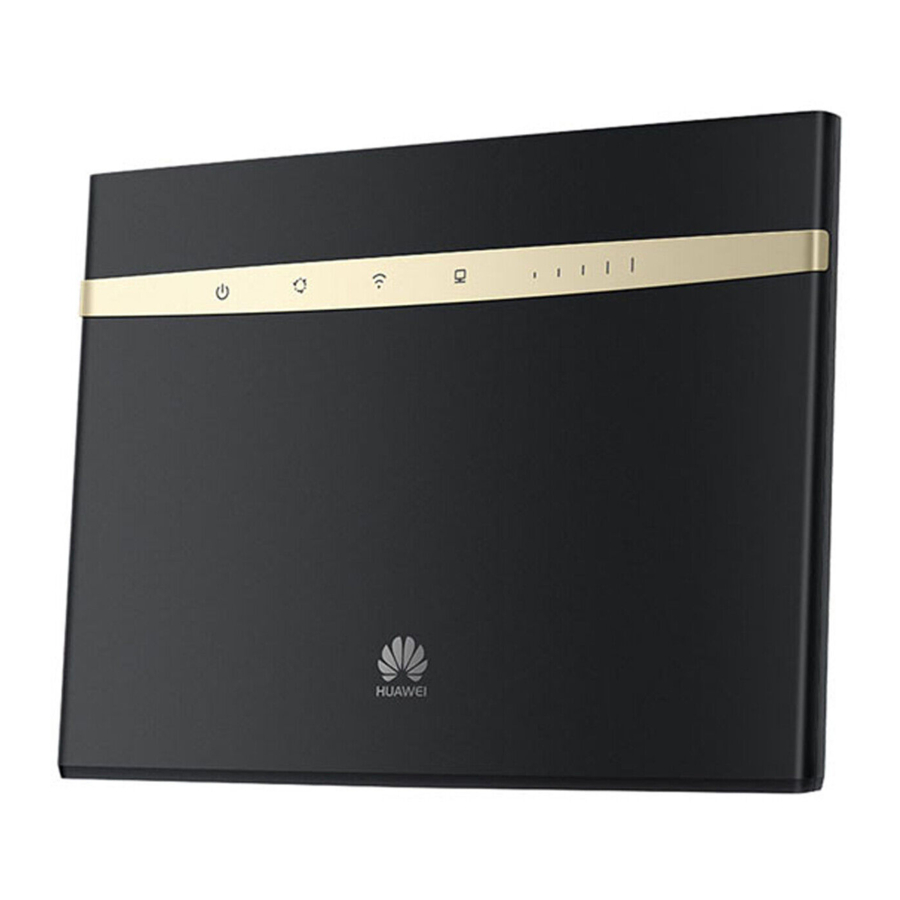

Rysunek 1-1 Wygląd B525s-23a

Funkcje

B525s-23a obsługuje głównie następujące funkcje:

Dostęp do bezprzewodowych sieci LTE
Dostęp do sieci Gigabit Ethernet
Szybki dostęp do danych
- LTE FDD: DL 300 Mbit/s, UL 50 Mbit/s
- LTE TDD: DL 220 Mbit/s, UL 10 Mbit/s
- DC-HSPA+: DL 42 Mbit/s, UL 5.76 Mbit/s
- HSPA+: DL 21 Mbit/s (64QAM) / 28 Mbit/s (MIMO), UL 5.76 Mbit/s
- HSPA: DL 14.4 Mbit/s, UL 5.76 Mbit/s
- WCDMA PS: 384 kbit/s
- EDGE: DL 296 kbit/s, UL 236.8 kbit/s
- GPRS: 85.6 kbit/s z Zgodność ze standardami bezprzewodowymi 802.11b/g/n z szybkością transmisji danych do 300 Mbit/s
Zgodność ze standardami bezprzewodowymi 802.11a/ac z szybkością transmisji danych do 1300 Mbit/s
SMS
Dual stack IPv4 /IPv6
Kompatybilność z portami telefonicznymi RJ11; można ustawić tryb głosowy Voice over Internet Protocol (VoIP) lub tryb głosowy Circuit Switch (CS)
Zewnętrzny port anteny LTE
Obsługa aplikacji HUAWEI HiLink
WPS 2.0 z Aktualizacje HOTA
Wbudowany serwer DHCP, DNS RELAY i NAT
Usługi bezpieczeństwa. Zapewnia natychmiastową ochronę w celu blokowania potencjalnych zagrożeń bezpieczeństwa i prób włamań
Windows 7, Windows 8, Windows 8.1, Windows 10 (nie obsługuje Windows RT), MAC OS X 10.7, 10.8, 10.9 i 10.10 z najnowszymi aktualizacjami
Przyjazna dla użytkownika konstrukcja wskaźnika LED. Łatwa obserwacja stanu urządzenia.

Specyfikacje techniczne

Specyfikacje sprzętowe

Tabela 3-1 Specyfikacje techniczne jednostki głównej B525s-23a

Element	Opis
Standard techniczny	WAN	LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
	LAN	IEEE 802.3/802.3u
	WLAN	IEEE 802.11a/b/g/n/ac
Pasmo częstotliwości roboczej	LTE		Obsługa B525s-23a: LTE: B1/3/7/8/20/32/38 FDD: 2100 MHz/1800 MHz/2600 MHz/900 MHz/800 MHz/1500 MHz/ TDD: 2600 MHz Wewnątrz pasma ciągłe: B3+B3, B7+B7,B38+B38 Międzypasmowe: B3+B7, B3+B20, B7+B20, B7+B8, B3+B8, B1+B20, B1+B8, B20+B32
	DC-HSPA+/HSPA+/ HSPA/UMTS		Pasmo 1/8 2100 MHz /900 MHz
	EDGE/GPRS/GSM		Pasmo 2/3/5/8 1900 MHz/1800 MHz/850 MHz/900 MHz
	WLAN		2.4GHz 2.402 GHz~2.472 GHz 5GHz 5.150GHz~5.350GHz & 5.470GHz~5.725GHz
Port zewnętrzny	Jeden port zasilacza z Trzy porty LAN (RJ45) z Jeden port LAN/WAN (RJ45) z Jeden port telefoniczny (RJ11) z Dwa zewnętrzne porty anteny LTE (SMA-J1.5) z Jeden slot karty micro-SIM Jeden port USB 2.0 (Obsługuje maksymalny prąd 500mA)
Antena	Wbudowana antena główna LTE/UMTS/GSM Wbudowana antena pomocnicza LTE/UMTS Wbudowana antena WLAN 2.4G Wbudowana antena WLAN 5G
Wskaźnik	Jeden wskaźnik zasilania Jeden wskaźnik stanu Internetu Jeden wskaźnik WLAN/WPS Jeden wskaźnik LAN Jedna grupa wskaźników siły sygnału
Przycisk	Jeden przełącznik WŁĄCZANIA lub WYŁĄCZANIA zasilania Jeden przycisk WPS Jeden przycisk Reset
Maksymalna moc nadawania	LTE	Zgodność z definicją klasy mocy 3GPP Class 3
	WLAN	2.4G	802.11b 16 dBm
			802.11g 17 dBm
			802.11n 17 dBm
		5G	Niskie pasmo 802.11a 17 dBm 802.11n 16 dBm 802.11ac 16 dBm
			Średnie pasmo 802.11a 17 dBm 802.11n 16 dBm 802.11ac 16 dBm
			Wysokie pasmo 802.11a 21 dBm 802.11n 21 dBm 802.11ac 21 dBm
Czułość odbioru	LTE	Zgodność z definicją 3GPP
	UMTS	Zgodność z definicją 3GPP
	GSM	-104 dBm
	WLAN	802.11a:-71 dBm(54 Mbit/s)
		802.11b:-85 dBm(11 Mbit/s)
		802.11g:-71 dBm(54 Mbit/s)
		802.11n:-69 dBm(65 Mbit/s)
		802.11ac:-65 dBm(78 Mbit/s)
Zużycie energii	< 20W
AC/DC zasilacz	AC: 100 V - 240 V DC: 12 V/2 A
Wymiary (Maksymalne)	226mm × 163mm × 52mm
Waga	Około 370g (bez zasilacza)
Temperatura	Temperatura pracy: 0°C do 40°C Temperatura przechowywania: -20°C do +70°C
Wilgotność	5% - 95%

Specyfikacje anteny i częstotliwości radiowej

Tabela 3-2 Specyfikacje głównej anteny diversity LTE

Element	Opis
Częstotliwość	703 MHz~960 MHz /1452 MHz~1496 MHz /1710 MHz~2690 MHz
Impedancja wejściowa	50 Ω
Współczynnik fali stojącej	< 3
Wydajność	≥ -4dB@703MHz~960MHz ≥-4 dB@1452 MHz~1496 MHz
Wzmocnienie boczne H	≥ 1dBi
Polaryzacja	Polaryzacja liniowa

Tabela 3-3 Specyfikacje anteny WLAN 2.4 GHz

Element	Opis
Częstotliwość	2.401 GHz~2.495 GHz
Impedancja wejściowa	50 Ω
Współczynnik fali stojącej	< 2
Wydajność	≥ -3dB
Wzmocnienie boczne H	≥ 1dBi
Polaryzacja	Polaryzacja liniowa

Tabela 3-4 Specyfikacje anteny WLAN 5 GHz

Element	Opis
Częstotliwość	5.15-5.35GHz / 5.47-5.725GHz
Impedancja wejściowa	50 Ω
Współczynnik fali stojącej	<2
Wydajność	≥ -3dB
Wzmocnienie boczne H	≥ 1dBi
Polaryzacja	Polaryzacja liniowa

Tabela 3-5 Specyfikacje anteny zewnętrznej

UWAGA

Antena zewnętrzna jest opcjonalnym akcesorium. Sygnały mogą być słabe w niektórych obszarach; dlatego możesz wybrać, czy chcesz używać anteny zewnętrznej.
Antena zewnętrzna może być używana tylko w pomieszczeniach. Umieść ją w pobliżu okna, aby uzyskać lepszy sygnał.
Unikaj burz podczas użytkowania.

Element	Opis
Standard techniczny	LTE/DC-HSPA+/HSPA+/HSPA/WCDMA/EDGE/GPRS/GSM
Częstotliwość	703 MHz - 960 MHz 1452 MHz~1496 MHz 1710 MHz - 2690 MHz
Impedancja wejściowa	50 Ω
Współczynnik fali stojącej	< 3
Wzmocnienie boczne H	≥ 3 dBi (poziom poziomy)
Polaryzacja	Polaryzacja liniowa
Standard interfejsu	SMA-J1.5

Specyfikacje oprogramowania

Tabela 3-6 Specyfikacje oprogramowania

Element	Opis
Brama sieciowa (Gateway)	Obsługuje domyślną trasę: 0.0.0.0.
	Obsługuje domyślny adres bramy: 192.168.8.1.
	Obsługuje protokół ARP (Address Resolution Protocol).
	Obsługuje protokół ICMP (Internet Control Message Protocol).
	Obsługuje usługę nazw domenowych (DNS).
	NAT	Obsługuje NAT i NAPT (Network Address and Port Translation), które są zgodne z RFC2663, RFC3022 i RFC3027.
		Obsługuje CONE NAT.
		Obsługuje identyfikację fragmentowanych wiadomości podczas zwykłego NAT.
	Serwer DHCP	Włącza i wyłącza serwer DHCP.
		Konfiguruje pule adresów serwera DHCP.
		Ustawia czas dzierżawy.
Klient VPN	Obsługa klienta L2TP VPN (Gdy funkcja klienta L2TP vpn jest włączona, przepustowość spadnie, maksymalna prędkość może wynosić do 50 Mb/s (w zależności od środowiska sieciowego).)
SMS	Pisanie/Wysyłanie/Odbieranie
	Pisanie/Wysyłanie/Odbieranie bardzo długich wiadomości
Głos (opcjonalnie)	VoIP	Obsługuje protokół SIP (Session Initiation Protocol).
		Obsługuje G.711a/G.711u/G.726 (-24/-32)/G.722 do kodowania i dekodowania.
	Głos CS	Obsługuje komunikację głosową CS przez sieci UMTS i GSM.
		Obsługuje CSFB (circuit switched fallback).
Zapora sieciowa (Firewall)	Włącza i wyłącza zaporę sieciową.
	Filtruje adresy MAC LAN.
	Filtruje adresy IP LAN.
	Filtruje adresy URL.
	Obsługuje strefę zdemilitaryzowaną (DMZ).
	Obsługuje UPnP (Universal Plug and Play).
	Obsługuje ALG (Application Level Gateway).
WLAN	Rozgłasza i ukrywa identyfikatory zestawu usług (SSID).
	Zgodność z IEEE 802.11 a/b/g/n/ac.
	Obsługuje WPS
	Uwierzytelnianie	Obsługuje uwierzytelnianie OpenSystem.
		Obsługuje szyfrowanie przy użyciu WEP (wired equivalent privacy), WPA /WPA2-PSK (Wi-Fi protected access preshared key) i uwierzytelnianie WPA2-PSK.
		Obsługuje algorytm szyfrowania AES (Advanced Encryption Standard).
		Obsługuje hybrydowy algorytm szyfrowania TKIP i AES.
	Uwierzytelnianie adresów MAC	Obsługuje białą listę uwierzytelniania adresów MAC.
		Obsługuje czarną listę uwierzytelniania adresów MAC.
		Obsługuje maksymalnie 10 wpisów adresów MAC.
	Obsługuje automatyczną regulację szybkości transmisji.
	Zarządzanie stacją	Obsługuje zapytania o stan stacji.
		Obsługuje maksymalnie 32+32 podłączonych stacji.
Stos podwójny IPv6/IPv4	Serwer i klient DHCPv6/v4
	Serwer i klient DNSv6/v4
	Wyświetl adres WAN IPv6/v4
Aplikacja HUAWEI HiLink	Wyświetl zużycie transferu danych i SMS.
	Zarządzaj podłączonymi urządzeniami.
	Zmień identyfikator SSID i hasło CPE.
Wymagania systemowe	System operacyjny: Windows 7, Windows 8, Windows 8.1, Windows 10 (nie obsługuje Windows RT), MAC OS X 10.7, 10.8, 10.9 i 10.10 z najnowszymi aktualizacjami
	Konfiguracja sprzętowa: spełnia wymagania konfiguracyjne systemu operacyjnego.

Usługi i Aplikacje

Usługi Danych

B525s-23a może uzyskiwać dostęp do Internetu za pośrednictwem sieci komórkowych i sieci Ethernet. Łącząc się z B525s-23a za pomocą Wi-Fi lub kabla sieciowego, użytkownicy mogą uzyskać dostęp do szybkich usług internetowych i utworzyć lokalną sieć (LAN).

Dostęp do Internetu przez sieć komórkową (LTE/UMTS/GSM)

B525s-23a może uzyskiwać dostęp do Internetu za pośrednictwem sieci komórkowych.

Rysunek 4-1 Dostęp do Internetu przez sieć komórkową

Dostęp do Internetu przez sieć Ethernet

Podłącz port LAN/WAN B525s-23a do naściennego portu Ethernet za pomocą kabla sieciowego.

Rysunek 4-2 Dostęp do Internetu przez sieć Ethernet

Usługi Głosowe

B525s-23a udostępnia jeden port telefoniczny, który można podłączyć do telefonów w celu wykonywania połączeń.

Rysunek 4-3 Podłączanie telefonów do B525s-23a

SMS

B525s-23a obsługuje pisanie/wysyłanie/odbieranie wiadomości i wysyłanie grupowe (do 50 kontaktów jednocześnie). Możesz zarządzać wiadomościami za pośrednictwem strony internetowej, np. skrzynka odbiorcza, skrzynka nadawcza, wersje robocze.

Usługa Bezpieczeństwa

B525s-23a obsługuje różne funkcje bezpieczeństwa, takie jak zapora ogniowa (firewall), uwierzytelnianie użytkownika i ochrona PIN, chronią użytkowników przed zagrożeniami bezpieczeństwa z Internetu, gdy użytkownicy korzystają z usług sieciowych.

Lokalne zarządzanie i konserwacja

B525s-23a obsługuje lokalną konfigurację za pośrednictwem strony internetowej. Możesz realizować zarządzanie urządzeniem, konfigurację sieci i zapewniać normalną i stabilną wydajność.

Struktura Systemu

Schemat Architektury Systemu

Rysunek 5-1 Architektura systemu

Moduły Funkcjonalne

Dostęp do sieci komórkowej: B525s-23a wykorzystuje technologię dostępu LTE/UMTS/GSM po stronie WAN, może uzyskiwać dostęp do bezprzewodowego szerokopasmowego pakietu danych.
Funkcja WLAN AP: Dostępny jest interfejs WLAN AP zgodny z 802.11 a/b/g/n/ac, używany do bezprzewodowej pracy w sieci w domu. Interfejs jest zgodny ze standardem IEEE 802.11 a/b/g/n/ac i uwierzytelnianiem zabezpieczeń WPA/WPA2-PSK/WPA2-PSK/WEP.
DHCP/DNS: Serwer DHCP dynamicznie przydziela adresy IP do komputerów PC. DNS analizuje nazwy domen.
Zarządzanie przez Web (Web management): Możesz konfigurować, modyfikować i wyszukiwać informacje o konfiguracji B525s-23a.
Routing i NAT: Wysoka prędkość routingu. Dzięki wbudowanemu NAT, B525s-23a, wraz z bezprzewodowymi urządzeniami sieciowymi opartymi na pakietach szerokopasmowych, może zapewnić elastyczne rozwiązania dostępu szerokopasmowego i schematy sieciowe.

Lista Pakowania

Tabela 6-1 Lista pakowania

Opis	Ilość	Uwagi
Brama Bezprzewodowa	1	Standard
Zasilacz	1	Standard
Szybki Start	1	Standard
Kabel Ethernet	1	Standard
Karta Gwarancyjna	1	Opcjonalnie
Kabel Telefoniczny	1	Opcjonalnie

Brama bezprzewodowa HUAWEI B525s-23a zapewnia również antenę zewnętrzną jako opcję do wyboru.

Akronimy i Skróty

A
AC	Prąd Zmienny
ARP	Address Resolution Protocol
AP	Punkt Dostępowy (Access Point)
APN	Nazwa Punktu Dostępowego (Access Point Name)
C
CPE	Customer Premises Equipment
CS	Circuit Switch
CSFB	Circuit Switched Fallback
D
DHCP	Dynamic Host Configuration Protocol
DL	Downlink
DNS	Domain Name Server
G
GE	Gigabit Ethernet
H
HSPA	High Speed Packet Access
HSPA+	High Speed Packet Access Plus
HSDPA	High Speed Downlink Packet Access
HSUPA	High Speed Uplink Packet Access
I
IP	Internet Protocol
ICMP	Internet Control Message Protocol
L
LAN	Local Area Network
LED	Light Emitting Diode
LTE	Long Term Evolution
M
MCS	Modulation and Coding Scheme
N
NAT	Network Address Translation
P
POTS	Plain Old Telephone Service
T
TKIP	Temporal Key Integrity Protocol
U
UMTS	Universal Mobile Telecommunications System
UL	Uplink
V
VoIP	Voice over Internet Protocol
W
WAN	Wide Area Network
WLAN	Wireless Local Area Network
WCDMA	Wideband Code Division Multiple Access
Wi-Fi	Wireless Fidelity
