Руководство по LTE-роутеру Huawei B525s-23a

Содержание

1 Обзор продукта
2 Функции
3 Технические характеристики
4 Сервисы и приложения
5 Структура системы
- 5.1 Схема архитектуры системы
- 5.2 Функциональные модули
6 Упаковочный лист
7 Акронимы и сокращения
8 Скачать инструкцию
9 На других языках

Обзор продукта

HUAWEI B525s-23a LTE CPE (B525s-23a в сокращении) — это беспроводной шлюз, который объединяет LTE и высокоскоростной восходящий доступ Ethernet, что предоставляет пользователям гибкий и разнообразный доступ к данным и голосовым услугам.

ПРИМЕЧАНИЕ
Частотные диапазоны продукта следующие.

B525s-23a поддерживает:

LTE: B1/3/7/8/20/32/38
FDD: 2100 MHz/1800 MHz/2600 MHz/ 900 MHz/800 MHz/1500 MHz/
TDD: 2600 MHz
Внутриполосная непрерывная: B3+B3, B7+B7, B38+B38
Межполосная: B3+B7, B3+B20, B7+B20, B7+B8, B3+B8, B1+B20, B1+B8, B20+B32
DC-HSPA+/HSPA+/HSPA/UMTS:Band 1/8 2100MHz/900MHz
EDGE/GPRS/GSM:Band 2/3/5/8 1900MHz/1800MHz/850MHz/900MHz

B525s-23a поддерживает следующие стандарты:

LTE (Long Term Evolution)
DC-HSPA+ (Dual Carrier High Speed Packet Access Plus)
HSPA+ (High Speed Packet Access Plus)
HSUPA (High Speed Uplink Packet Access)
HSDPA (High Speed Downlink Packet Access)
UMTS (Universal Mobile Telecommunications System)
EDGE (Enhanced Data Rates for Global Evolution)
GPRS (General Packet Radio Service)
GSM (Global System for Mobile Communications)

B525s-23a поддерживает проводной и беспроводной доступ к сети и предоставляет услугу маршрутизации данных.

B525s-23a предоставляет следующие услуги:

Услуга передачи данных
Голосовая услуга
SMS
Услуга безопасности
Функция локального управления обслуживанием

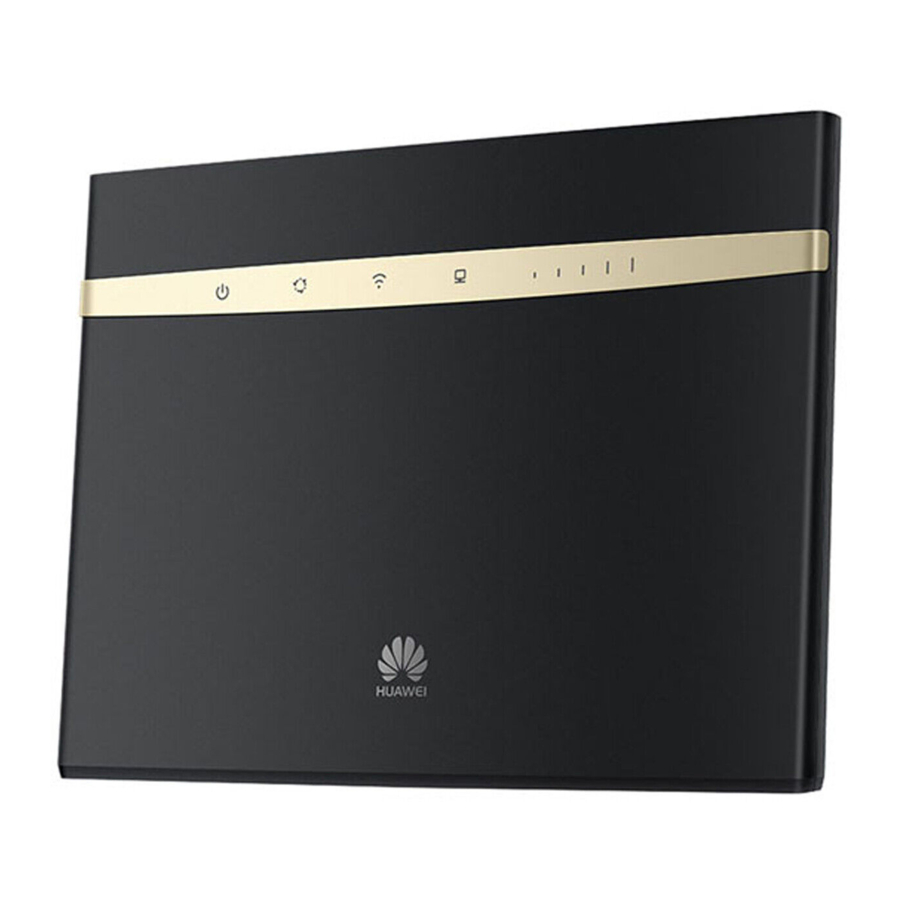

Рисунок 1-1 Внешний вид B525s-23a

Функции

B525s-23a в основном поддерживает следующие функции:

Доступ к беспроводным сетям LTE
Доступ к сетям Gigabit Ethernet
Высокоскоростной доступ к данным
- LTE FDD: DL 300 Mbit/s, UL 50 Mbit/s
- LTE TDD: DL 220 Mbit/s, UL 10 Mbit/s
- DC-HSPA+: DL 42 Mbit/s, UL 5.76 Mbit/s
- HSPA+: DL 21 Mbit/s (64QAM) / 28 Mbit/s (MIMO), UL 5.76 Mbit/s
- HSPA: DL 14.4 Mbit/s, UL 5.76 Mbit/s
- WCDMA PS: 384 kbit/s
- EDGE: DL 296 kbit/s, UL 236.8 kbit/s
- GPRS: 85.6 kbit/s z Соответствует беспроводным стандартам 802.11b/g/n со скоростью передачи данных до 300 Mbit/s
Соответствует беспроводным стандартам 802.11a/ac со скоростью передачи данных до 1300 Mbit/s
SMS
Двойной стек IPv4 /IPv6
Совместимость с телефонными портами RJ11; можно настроить на голосовой режим Voice over Internet Protocol (VoIP) или голосовой режим Circuit Switch (CS)
Внешний порт для LTE-антенны
Поддержка приложения HUAWEI HiLink App
WPS 2.0 z Обновления HOTA
Встроенный DHCP-сервер, DNS RELAY и NAT
Услуги безопасности. Обеспечивает мгновенную защиту для блокировки потенциальных рисков безопасности и попыток вторжения
Windows 7, Windows 8, Windows 8.1, Windows 10 (не поддерживает Windows RT), MAC OS X 10.7, 10.8, 10.9 и 10.10 с последними обновлениями
Удобный дизайн светодиодного индикатора. Легко наблюдать за состоянием оборудования.

Технические характеристики

Аппаратные характеристики

Таблица 3-1 Технические характеристики основного блока B525s-23a

Пункт	Описание
Технический стандарт	WAN	LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
	LAN	IEEE 802.3/802.3u
	WLAN	IEEE 802.11a/b/g/n/ac
Рабочий диапазон частот	LTE		Поддержка B525s-23a: LTE: B1/3/7/8/20/32/38 FDD: 2100 MHz/1800 MHz/2600 MHz/900 MHz/800 MHz/1500 MHz/ TDD: 2600 MHz Внутриполосный непрерывный: B3+B3, B7+B7,B38+B38 Межполосный: B3+B7, B3+B20, B7+B20, B7+B8, B3+B8, B1+B20, B1+B8, B20+B32
	DC-HSPA+/HSPA+/ HSPA/UMTS		Band 1/8 2100 MHz /900 MHz
	EDGE/GPRS/GSM		Band 2/3/5/8 1900 MHz/1800 MHz/850 MHz/900 MHz
	WLAN		2.4GHz 2.402 GHz~2.472 GHz 5GHz 5.150GHz~5.350GHz & 5.470GHz~5.725GHz
Внешний порт	Один порт адаптера питания z Три порта LAN (RJ45) z Один порт LAN/WAN (RJ45) z Один телефонный порт (RJ11) z Два порта внешней антенны LTE (SMA-J1.5) z Один слот для micro-SIM-карты Один порт USB 2.0 (поддерживает максимальный ток 500 мА)
Антенна	Встроенная основная антенна LTE/UMTS/GSM Встроенная вторичная антенна LTE/UMTS Встроенная антенна WLAN 2.4G Встроенная антенна WLAN 5G
Индикатор	Один индикатор питания Один индикатор состояния Интернета Один индикатор WLAN/WPS Один индикатор LAN Одна группа индикаторов уровня сигнала
Кнопка	Одна кнопка включения или выключения питания Одна кнопка WPS Одна кнопка Reset (сброс)
Максимальная мощность передачи	LTE	Соответствует определению класса мощности 3GPP 3
	WLAN	2.4G	802.11b 16 dBm
			802.11g 17 dBm
			802.11n 17 dBm
		5G	Нижний диапазон 802.11a 17 dBm 802.11n 16 dBm 802.11ac 16 dBm
			Средний диапазон 802.11a 17 dBm 802.11n 16 dBm 802.11ac 16 dBm
			Верхний диапазон 802.11a 21 dBm 802.11n 21 dBm 802.11ac 21 dBm
Чувствительность приема	LTE	Соответствует определению 3GPP
	UMTS	Соответствует определению 3GPP
	GSM	-104 dBm
	WLAN	802.11a:-71 dBm(54 Mbit/s)
		802.11b:-85 dBm(11 Mbit/s)
		802.11g:-71 dBm(54 Mbit/s)
		802.11n:-69 dBm(65 Mbit/s)
		802.11ac:-65 dBm(78 Mbit/s)
Энергопотребление	< 20W
AC/DC источник питания	AC: 100 V - 240 V DC: 12 V/2 A
Размеры (максимальные)	226mm × 163mm × 52mm
Вес	Около 370 г (без адаптера питания)
Температура	Рабочая температура: от 0°C до 40°C Температура хранения: от -20°C до +70°C
Влажность	5% - 95%

Характеристики антенны и радиочастоты

Таблица 3-2 Характеристики основной разнесенной антенны LTE

Пункт	Описание
Частота	703 MHz~960 MHz /1452 MHz~1496 MHz /1710 MHz~2690 MHz
Входное сопротивление	50 Ω
Коэффициент стоячей волны	< 3
Эффективность	≥ -4dB@703MHz~960MHz ≥-4 dB@1452 MHz~1496 MHz
Усиление по стороне H	≥ 1dBi
Поляризация	Линейная поляризация

Таблица 3-3 Характеристики антенны WLAN 2,4 ГГц

Пункт	Описание
Частота	2.401 GHz~2.495 GHz
Входное сопротивление	50 Ω
Коэффициент стоячей волны	< 2
Эффективность	≥ -3dB
Усиление по стороне H	≥ 1dBi
Поляризация	Линейная поляризация

Таблица 3-4 Характеристики антенны WLAN 5 ГГц

Пункт	Описание
Частота	5.15-5.35GHz / 5.47-5.725GHz
Входное сопротивление	50 Ω
Коэффициент стоячей волны	<2
Эффективность	≥ -3dB
Усиление по стороне H	≥ 1dBi
Поляризация	Линейная поляризация

Таблица 3-5 Характеристики внешней антенны

ПРИМЕЧАНИЕ

Внешняя антенна является дополнительным аксессуаром. В некоторых районах сигналы могут быть слабыми; таким образом, вы можете выбрать, использовать ли внешнюю антенну.
Внешнюю антенну можно использовать только в помещении. Для получения лучшего сигнала поместите ее рядом с окном при использовании.
Избегайте гроз при использовании.

Пункт	Описание
Технический стандарт	LTE/DC-HSPA+/HSPA+/HSPA/WCDMA/EDGE/GPRS/GSM
Частота	703 MHz - 960 MHz 1452 MHz~1496 MHz 1710 MHz - 2690 MHz
Входное сопротивление	50 Ω
Коэффициент стоячей волны	< 3
Усиление по стороне H	≥ 3 dBi (горизонтальный уровень)
Поляризация	Линейная поляризация
Стандарт интерфейса	SMA-J1.5

Характеристики программного обеспечения

Таблица 3-6 Характеристики программного обеспечения

Пункт	Описание
Шлюз	Поддерживает маршрут по умолчанию: 0.0.0.0.
	Поддерживает адрес шлюза по умолчанию: 192.168.8.1.
	Поддерживает протокол разрешения адресов (ARP).
	Поддерживает протокол ICMP (Internet Control Message Protocol).
	Поддерживает службу доменных имен (DNS).
	NAT	Поддерживает NAT и трансляцию сетевых адресов и портов (NAPT), которая соответствует RFC2663, RFC3022 и RFC3027.
		Поддерживает CONE NAT.
		Поддерживает идентификацию фрагментированных сообщений во время общего NAT.
	DHCP server (DHCP-сервер)	Включает и отключает DHCP server (DHCP-сервер).
		Настраивает пулы адресов DHCP server (DHCP-сервера).
		Устанавливает время аренды.
VPN client (VPN-клиент)	Поддержка L2TP VPN client (VPN-клиента) (Когда функция L2TP vpn client (VPN-клиента) включена, пропускная способность снижается, максимальная скорость может достигать 50 Мбит/с (в зависимости от сетевой среды).)
SMS	Writing (написание)/Sending (отправка)/Receiving (получение)
	Writing (написание)/Sending (отправка)/Receiving (получение) сверхдлинных сообщений
Voice(optional) (Голос (опционально))	VoIP	Поддерживает протокол SIP (Session Initiation Protocol).
		Поддерживает G.711a/G.711u/G.726 (-24/-32)/G.722 для кодирования и декодирования.
	CS voice (CS-голос)	Поддерживает CS voice (CS-голосовую) связь через сети UMTS и GSM.
		Поддерживает CSFB (circuit switched fallback).
Firewall (Брандмауэр)	Включает и отключает Firewall (брандмауэр).
	Фильтрует LAN MAC addresses (MAC-адреса LAN).
	Фильтрует LAN IP addresses (IP-адреса LAN).
	Фильтрует URLs (URL-адреса).
	Поддерживает демилитаризованную зону (DMZ).
	Поддерживает Universal Plug and Play (UPnP).
	Поддерживает Application Level Gateway (ALG).
WLAN	Broadcasts and hides service set identifiers (SSIDs) (Передает и скрывает идентификаторы набора служб (SSID)).
	Complies with IEEE 802.11 a/b/g/n/ac (Соответствует IEEE 802.11 a/b/g/n/ac).
	Supports WPS (Поддерживает WPS)
	Authentication (Аутентификация)	Supports OpenSystem authentication (Поддерживает аутентификацию OpenSystem).
		Supports encryption using wired equivalent privacy (WEP), Wi-Fi protected access preshared key (WPA /WPA2-PSK), and WPA2-PSK authentication (Поддерживает шифрование с использованием wired equivalent privacy (WEP), Wi-Fi protected access preshared key (WPA /WPA2-PSK) и аутентификацию WPA2-PSK).
		Supports the Advanced Encryption Standard (AES) encryption algorithm (Поддерживает алгоритм шифрования Advanced Encryption Standard (AES)).
		Supports the TKIP and AES hybrid encryption algorithm (Поддерживает гибридный алгоритм шифрования TKIP и AES).
	MAC address authentication (Аутентификация MAC-адреса)	Supports the MAC address authentication whitelist (Поддерживает белый список аутентификации MAC address (MAC-адресов)).
		Supports the MAC address authentication blacklist (Поддерживает черный список аутентификации MAC address (MAC-адресов)).
		Supports a maximum of 10 MAC address entries (Поддерживает максимум 10 записей MAC address (MAC-адресов)).
	Supports automatic transmission rate adjustment (Поддерживает автоматическую регулировку скорости передачи).
	Station management (Управление станцией)	Supports station status queries (Поддерживает запросы состояния станции).
		Supports a maximum of 32+32 connected stations (Поддерживает максимум 32+32 подключенных станций).
IPv6/IPv4 dual stack (Двойной стек IPv6/IPv4)	DHCPv6/v4 server and client (DHCPv6/v4 сервер и клиент)
	DNSv6/v4 server and client (DNSv6/v4 сервер и клиент)
	Display IPv6/v4 WAN address (Отображение IPv6/v4 WAN-адреса)
HUAWEI HiLink App	View the data traffic usage and SMS (Просмотр использования трафика данных и SMS).
	Manage the connected devices (Управление подключенными устройствами).
	Change CPE's SSID and password (Изменение SSID и пароля CPE).
System requirements (Системные требования)	Operating system: Windows 7, Windows 8, Windows 8.1, Windows 10 (does not support Windows RT), MAC OS X 10.7, 10.8, 10.9 and 10.10 with latest upgrades (Операционная система: Windows 7, Windows 8, Windows 8.1, Windows 10 (не поддерживает Windows RT), MAC OS X 10.7, 10.8, 10.9 и 10.10 с последними обновлениями)
	Hardware configuration: meets the configuration requirements of the operating system (Конфигурация оборудования: соответствует требованиям конфигурации операционной системы).

Сервисы и приложения

Сервисы передачи данных

B525s-23a может получать доступ к Интернету через мобильные сети и сети Ethernet. Подключившись к B525s-23a с помощью Wi-Fi или сетевого кабеля, пользователи могут получить доступ к высокоскоростным интернет-сервисам и создать локальную сеть (LAN).

Доступ к Интернету через мобильную сеть (LTE/UMTS/GSM)

B525s-23a может получать доступ к Интернету через мобильные сети.

Рисунок 4-1 Доступ к Интернету через мобильную сеть

Доступ к Интернету через сеть Ethernet

Подключите порт LAN/WAN B525s-23a к настенному порту Ethernet с помощью сетевого кабеля.

Рисунок 4-2 Доступ к Интернету через сеть Ethernet

Голосовые сервисы

B525s-23a предоставляет один телефонный порт, который можно подключить к телефонам для совершения звонков.

Рисунок 4-3 Подключение телефонов к B525s-23a

SMS

B525s-23a поддерживает написание/отправку/получение сообщений и групповую отправку (до 50 контактов за раз). Вы можете управлять сообщениями через веб-страницу, например, входящие, исходящие, черновики.

Сервис безопасности

B525s-23a поддерживает различные функции безопасности, такие как брандмауэр, аутентификация пользователей и защита PIN-кодом, чтобы защитить пользователей от угроз безопасности из Интернета, когда пользователи используют сетевые сервисы.

Локальное управление и обслуживание

B525s-23a поддерживает локальную настройку через веб-страницу. Вы можете осуществлять управление устройством, настройку сети и обеспечивать нормальную и стабильную работу.

Структура системы

Схема архитектуры системы

Рисунок 5-1 Архитектура системы

Функциональные модули

Доступ к мобильной сети: B525s-23a использует технологию доступа LTE/UMTS/GSM на стороне WAN, может получить доступ к беспроводной широкополосной пакетной передаче.
Функция WLAN AP: Предоставляется интерфейс WLAN AP, совместимый с 802.11 a/b/g/n/ac, используемый для беспроводной сети дома. Интерфейс соответствует стандарту IEEE 802.11 a/b/g/n/ac и аутентификации безопасности WPA/WPA2-PSK/WPA2-PSK/WEP.
DHCP/DNS: DHCP-сервер динамически назначает IP-адреса ПК. DNS анализирует доменные имена.
Web management (Веб-управление): Вы можете настраивать, изменять и запрашивать информацию о конфигурации B525s-23a.
Routing and NAT (Маршрутизация и NAT): Высокоскоростная возможность маршрутизации. Благодаря встроенному NAT, B525s-23a вместе с беспроводными широкополосными пакетными сетевыми устройствами может предоставлять гибкие решения для широкополосного доступа и схемы сети.

Упаковочный лист

Таблица 6-1 Упаковочный лист

Description (Описание)	Quantity (Количество)	Remarks (Примечания)
Wireless Gateway (Беспроводной шлюз)	1	Standard (Стандартный)
Power supply adapter (Адаптер питания)	1	Standard (Стандартный)
Quick Start (Краткое руководство)	1	Standard (Стандартный)
Ethernet cable (Кабель Ethernet)	1	Standard (Стандартный)
Warranty card (Гарантийный талон)	1	Optional (Опционально)
Phone cable (Телефонный кабель)	1	Optional (Опционально)

Беспроводной шлюз HUAWEI B525s-23a также предоставляет внешнюю антенну в качестве опции для выбора.

Акронимы и сокращения

A
AC	Alternating Current (Переменный ток)
ARP	Address Resolution Protocol (Протокол разрешения адресов)
AP	Access Point (Точка доступа)
APN	Access Point Name (Имя точки доступа)
C
CPE	Customer Premises Equipment (Оборудование на территории клиента)
CS	Circuit Switch (Коммутация каналов)
CSFB	Circuit Switched Fallback (Возврат к коммутации каналов)
D
DHCP	Dynamic Host Configuration Protocol (Протокол динамической настройки хоста)
DL	Downlink (Нисходящая линия связи)
DNS	Domain Name Server (Сервер доменных имен)
G
GE	Gigabit Ethernet (Гигабитный Ethernet)
H
HSPA	High Speed Packet Access (Высокоскоростной пакетный доступ)
HSPA+	High Speed Packet Access Plus (Высокоскоростной пакетный доступ плюс)
HSDPA	High Speed Downlink Packet Access (Высокоскоростной пакетный доступ к нисходящей линии связи)
HSUPA	High Speed Uplink Packet Access (Высокоскоростной пакетный доступ к восходящей линии связи)
I
IP	Internet Protocol (Интернет-протокол)
ICMP	Internet Control Message Protocol (Протокол межсетевых управляющих сообщений)
L
LAN	Local Area Network (Локальная сеть)
LED	Light Emitting Diode (Светоизлучающий диод)
LTE	Long Term Evolution (Долгосрочная эволюция)
M
MCS	Modulation and Coding Scheme (Схема модуляции и кодирования)
N
NAT	Network Address Translation (Трансляция сетевых адресов)
P
POTS	Plain Old Telephone Service (Обычная телефонная связь)
T
TKIP	Temporal Key Integrity Protocol (Протокол целостности временного ключа)
U
UMTS	Universal Mobile Telecommunications System (Универсальная мобильная телекоммуникационная система)
UL	Uplink (Восходящая линия связи)
V
VoIP	Voice over Internet Protocol (Голос по интернет-протоколу)
W
WAN	Wide Area Network (Глобальная сеть)
WLAN	Wireless Local Area Network (Беспроводная локальная сеть)
WCDMA	Wideband Code Division Multiple Access (Широкополосный множественный доступ с кодовым разделением)
Wi-Fi	Wireless Fidelity (Беспроводная точность)

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать Руководство по LTE-роутеру Huawei B525s-23a
