Manual do Roteador LTE Huawei B525s-23a

Conteúdo

1 Visão Geral do Produto
2 Recursos
3 Especificações Técnicas
4 Serviços e Aplicações
5 Estrutura do Sistema
- 5.1 Diagrama da Arquitetura do Sistema
- 5.2 Módulos Funcionais
6 Lista de Embalagem
7 Acrônimos e Abreviações
8 Baixar manual
9 Em Outros Idiomas

Visão Geral do Produto

O HUAWEI B525s-23a LTE CPE (B525s-23a para abreviar) é um gateway sem fio que integra LTE e acesso de uplink Ethernet de alta velocidade, que fornece aos usuários acesso a dados flexível e diversificado e serviços de voz.

NOTE
As bandas de frequência do produto são as seguintes.

Suporte B525s-23a:

LTE: B1/3/7/8/20/32/38
FDD: 2100 MHz/1800 MHz/2600 MHz/ 900 MHz/800 MHz/1500 MHz/
TDD: 2600 MHz
Contíguo intra-banda: B3+B3, B7+B7, B38+B38
Inter-banda: B3+B7, B3+B20, B7+B20, B7+B8, B3+B8, B1+B20, B1+B8, B20+B32
DC-HSPA+/HSPA+/HSPA/UMTS: Banda 1/8 2100MHz/900MHz
EDGE/GPRS/GSM: Banda 2/3/5/8 1900MHz/1800MHz/850MHz/900MHz

O B525s-23a suporta os seguintes padrões:

LTE (Long Term Evolution)
DC-HSPA+ (Dual Carrier High Speed Packet Access Plus)
HSPA+ (High Speed Packet Access Plus)
HSUPA (High Speed Uplink Packet Access)
HSDPA (High Speed Downlink Packet Access)
UMTS (Universal Mobile Telecommunications System)
EDGE (Enhanced Data Rates for Global Evolution)
GPRS (General Packet Radio Service)
GSM (Global System for Mobile Communications)

O B525s-23a suporta acesso à rede com e sem fio e fornece serviço de roteamento de dados.

O B525s-23a fornece os seguintes serviços:

Serviço de dados
Serviço de voz
SMS
Serviço de segurança
Função de gerenciamento de manutenção local

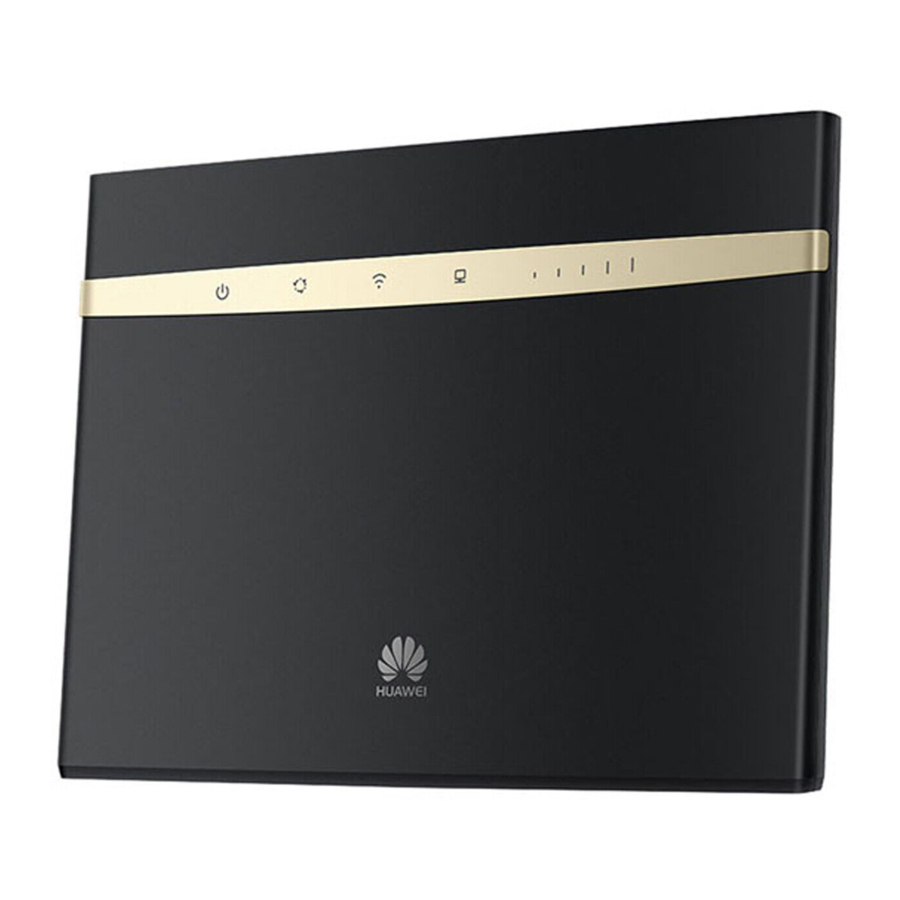

Figura 1-1 Aparência do B525s-23a

Recursos

O B525s-23a suporta principalmente os seguintes recursos:

Acesso a redes sem fio LTE
Acesso a redes Gigabit Ethernet
Acesso a dados de alta velocidade
- LTE FDD: DL 300 Mbit/s, UL 50 Mbit/s
- LTE TDD: DL 220 Mbit/s, UL 10 Mbit/s
- DC-HSPA+: DL 42 Mbit/s, UL 5.76 Mbit/s
- HSPA+: DL 21 Mbit/s (64QAM) / 28 Mbit/s (MIMO), UL 5.76 Mbit/s
- HSPA: DL 14.4 Mbit/s, UL 5.76 Mbit/s
- WCDMA PS: 384 kbit/s
- EDGE: DL 296 kbit/s, UL 236.8 kbit/s
- GPRS: 85.6 kbit/s z Compatível com os padrões sem fio 802.11b/g/n com taxas de dados de até 300 Mbit/s
Compatível com os padrões sem fio 802.11a/ac com taxas de dados de até 1300 Mbit/s
SMS
Pilha dupla IPv4 /IPv6
Compatibilidade com portas de telefone RJ11; pode ser definido para o modo de voz Voice over Internet Protocol (VoIP) ou o modo de voz Circuit Switch (CS)
Porta de antena LTE externa
Suporte para HUAWEI HiLink App
WPS 2.0 z Atualizações HOTA
Servidor DHCP integrado, DNS RELAY e NAT
Serviços de segurança. Fornece proteção instantânea para bloquear potenciais riscos de segurança e tentativas de intrusão
Windows 7, Windows 8, Windows 8.1, Windows 10 (não suporta Windows RT), MAC OS X 10.7, 10.8, 10.9 e 10.10 com as atualizações mais recentes
Design amigável do indicador LED. Fácil de observar o status do equipamento.

Especificações Técnicas

Especificações de Hardware

Tabela 3-1 Especificações técnicas da unidade principal B525s-23a

Item	Descrição
Padrão técnico	WAN	LTE/DC-HSPA+/HSPA+/HSPA/UMTS/EDGE/GPRS/GSM
	LAN	IEEE 802.3/802.3u
	WLAN	IEEE 802.11a/b/g/n/ac
Banda de frequência de trabalho	LTE		Suporte do B525s-23a: LTE: B1/3/7/8/20/32/38 FDD: 2100 MHz/1800 MHz/2600 MHz/900 MHz/800 MHz/1500 MHz/ TDD: 2600 MHz Contíguo dentro da banda: B3+B3, B7+B7, B38+B38 Entre bandas: B3+B7, B3+B20, B7+B20, B7+B8, B3+B8, B1+B20, B1+B8, B20+B32
	DC-HSPA+/HSPA+/ HSPA/UMTS		Banda 1/8 2100 MHz /900 MHz
	EDGE/GPRS/GSM		Banda 2/3/5/8 1900 MHz/1800 MHz/850 MHz/900 MHz
	WLAN		2.4GHz 2.402 GHz~2.472 GHz 5GHz 5.150GHz~5.350GHz & 5.470GHz~5.725GHz
Porta externa	Uma porta de adaptador de energia z Três portas LAN (RJ45) z Uma porta LAN/WAN (RJ45) z Uma porta de telefone (RJ11) z Duas portas de antena LTE externa (SMA-J1.5) z Um slot de cartão micro-SIM Uma porta USB 2.0 (Suporta um máximo de corrente de 500mA)
Antena	Antena primária LTE/UMTS/GSM integrada Antena secundária LTE/UMTS integrada Antena WLAN 2.4G integrada Antena WLAN 5G integrada
Indicador	Um indicador de energia Um indicador de status da Internet Um indicador WLAN/WPS Um indicador LAN Um grupo de indicadores de intensidade do sinal
Botão	Um interruptor de ligar ou desligar (Power ON or OFF switch) Um botão WPS Um botão de Reset (Reset button)
Potência máxima de transmissão	LTE	Em conformidade com a Definição de Classe de Potência 3 do 3GPP
	WLAN	2.4G	802.11b 16 dBm
			802.11g 17 dBm
			802.11n 17 dBm
		5G	Banda baixa 802.11a 17 dBm 802.11n 16 dBm 802.11ac 16 dBm
			Banda média 802.11a 17 dBm 802.11n 16 dBm 802.11ac 16 dBm
			Banda alta 802.11a 21 dBm 802.11n 21 dBm 802.11ac 21 dBm
Sensibilidade de recebimento	LTE	Em conformidade com a Definição 3GPP
	UMTS	Em conformidade com a Definição 3GPP
	GSM	-104 dBm
	WLAN	802.11a:-71 dBm(54 Mbit/s)
		802.11b:-85 dBm(11 Mbit/s)
		802.11g:-71 dBm(54 Mbit/s)
		802.11n:-69 dBm(65 Mbit/s)
		802.11ac:-65 dBm(78 Mbit/s)
Consumo de energia	< 20W
Fonte de alimentação AC/DC	AC: 100 V - 240 V DC: 12 V/2 A
Dimensões (Máximo)	226mm × 163mm × 52mm
Peso	Cerca de 370g (excluindo o adaptador de energia)
Temperatura	Temperatura de trabalho: 0°C a 40°C Temperatura de armazenamento: -20°C a +70°C
Umidade	5% - 95%

Especificações da Antena e Radiofrequência

Tabela 3-2 Especificações da antena de diversidade principal LTE

Item	Descrição
Frequência	703 MHz~960 MHz /1452 MHz~1496 MHz /1710 MHz~2690 MHz
Impedância de entrada	50 Ω
Taxa de onda estacionária	< 3
Eficiência	≥ -4dB@703MHz~960MHz ≥-4 dB@1452 MHz~1496 MHz
Ganho lateral H	≥ 1dBi
Polarização	Polarização linear

Tabela 3-3 Especificações da antena WLAN de 2,4 GHz

Item	Descrição
Frequência	2.401 GHz~2.495 GHz
Impedância de entrada	50 Ω
Taxa de onda estacionária	< 2
Eficiência	≥ -3dB
Ganho lateral H	≥ 1dBi
Polarização	Polarização linear

Tabela 3-4 Especificações da antena WLAN de 5 GHz

Item	Descrição
Frequência	5.15-5.35GHz / 5.47-5.725GHz
Impedância de entrada	50 Ω
Taxa de onda estacionária	<2
Eficiência	≥ -3dB
Ganho lateral H	≥ 1dBi
Polarização	Polarização linear

Tabela 3-5 Especificações da antena externa

NOTA

A antena externa é um acessório opcional. Os sinais podem ser fracos em algumas áreas; portanto, você pode escolher se deseja usar a antena externa.
A antena externa pode ser usada apenas em ambientes internos. Coloque-a perto da janela ao usar para obter um sinal melhor.
Evite tempestades ao usar.

Item	Descrição
Padrão técnico	LTE/DC-HSPA+/HSPA+/HSPA/WCDMA/EDGE/GPRS/GSM
Frequência	703 MHz - 960 MHz 1452 MHz~1496 MHz 1710 MHz - 2690 MHz
Impedância de entrada	50 Ω
Taxa de onda estacionária	< 3
Ganho lateral H	≥ 3 dBi (nível horizontal)
Polarização	Polarização linear
Padrão de interface	SMA-J1.5

Especificações de Software

Tabela 3-6 Especificações de software

Item	Descrição
Gateway	Suporta a rota padrão: 0.0.0.0.
	Suporta o endereço de gateway padrão: 192.168.8.1.
	Suporta o Protocolo de Resolução de Endereços (ARP).
	Suporta o Protocolo de Mensagens de Controle da Internet (ICMP).
	Suporta o serviço de nome de domínio (DNS).
	NAT	Suporta NAT e Tradução de Endereço de Rede e Porta (NAPT), que está em conformidade com RFC2663, RFC3022 e RFC3027.
		Suporta CONE NAT.
		Suporta identificação de mensagens fragmentadas durante o NAT comum.
	Servidor DHCP	Ativa e desativa o servidor DHCP.
		Configura pools de endereços do servidor DHCP.
		Define o tempo de concessão.
Cliente VPN	Suporta cliente L2TP VPN (Quando a função de cliente L2TP vpn está habilitada, o desempenho da taxa de transferência diminui, a velocidade máxima pode chegar a 50Mbps (dependendo do ambiente de rede).)
SMS	Escrever/Enviar/Receber
	Escrever/Enviar/Receber mensagens extra longas
Voz (opcional)	VoIP	Suporta o Protocolo de Iniciação de Sessão (SIP).
		Suporta G.711a/G.711u/G.726 (-24/-32)/G.722 para codificação e decodificação.
	Voz CS	Suporta comunicação de voz CS sobre redes UMTS e GSM.
		Suporta o fallback de circuito comutado (CSFB).
Firewall	Ativa e desativa o firewall.
	Filtra endereços MAC LAN.
	Filtra endereços IP LAN.
	Filtra URLs.
	Suporta zona desmilitarizada (DMZ).
	Suporta Universal Plug and Play (UPnP).
	Suporta Application Level Gateway (ALG).
WLAN	Transmite e oculta identificadores de conjunto de serviços (SSIDs).
	Está em conformidade com IEEE 802.11 a/b/g/n/ac.
	Suporta WPS
	Autenticação	Suporta autenticação OpenSystem.
		Suporta criptografia usando privacidade equivalente com fio (WEP), chave pré-compartilhada de acesso protegido Wi-Fi (WPA /WPA2-PSK) e autenticação WPA2-PSK.
		Suporta o algoritmo de criptografia Advanced Encryption Standard (AES).
		Suporta o algoritmo de criptografia híbrida TKIP e AES.
	Autenticação de endereço MAC	Suporta a lista de permissões de autenticação de endereço MAC.
		Suporta a lista de bloqueios de autenticação de endereço MAC.
		Suporta um máximo de 10 entradas de endereço MAC.
	Suporta ajuste automático da taxa de transmissão.
	Gerenciamento de estação	Suporta consultas de status da estação.
		Suporta um máximo de 32+32 estações conectadas.
Pilha dupla IPv6/IPv4	Servidor e cliente DHCPv6/v4
	Servidor e cliente DNSv6/v4
	Exibir endereço WAN IPv6/v4
Aplicativo HUAWEI HiLink	Visualize o uso de tráfego de dados e SMS.
	Gerencie os dispositivos conectados.
	Altere o SSID e a senha do CPE.
Requisitos do sistema	Sistema operacional: Windows 7, Windows 8, Windows 8.1, Windows 10 (não suporta Windows RT), MAC OS X 10.7, 10.8, 10.9 e 10.10 com as atualizações mais recentes
	Configuração de hardware: atende aos requisitos de configuração do sistema operacional.

Serviços e Aplicações

Serviços de Dados

O B525s-23a pode acessar a Internet através de redes móveis e redes Ethernet. Ao conectar-se ao B525s-23a usando Wi-Fi ou um cabo de rede, os usuários podem obter acesso a serviços de Internet de alta velocidade e estabelecer uma rede local (LAN).

Acessando a Internet Através de uma Rede Móvel (LTE/UMTS/GSM)

O B525s-23a pode acessar a Internet através de redes móveis.

Figure 4-1Acessando a Internet através de uma rede móvel

Acessando a Internet Através de uma Rede Ethernet

Conecte a porta LAN/WAN do B525s-23a a uma porta Ethernet montada na parede usando um cabo de rede.

Figure 4-2 Acessando a Internet através de uma rede Ethernet

Serviços de Voz

O B525s-23a fornece uma porta de telefone que pode ser conectada a telefones para fazer chamadas.

Figure 4-3 Conectando telefones ao B525s-23a

SMS

O B525s-23a suporta escrita/envio/recebimento de mensagens e envio em grupo (até 50 contatos por vez). Você pode gerenciar mensagens através da página Web, como caixa de entrada, caixa de saída, rascunho.

Serviço de Segurança

O B525s-23a suporta vários recursos de segurança, como firewall, autenticação de usuário e proteção por PIN, para proteger os usuários contra ameaças de segurança da Internet quando os usuários estão usando serviços de rede.

Gerenciamento e manutenção local

O B525s-23a suporta configuração local através da página Web. Você pode realizar o gerenciamento do dispositivo, a configuração da rede e garantir um desempenho normal e estável.

Estrutura do Sistema

Diagrama da Arquitetura do Sistema

Figure 5-1 Arquitetura do sistema

Módulos Funcionais

Acesso à rede móvel: O B525s-23a adota a tecnologia de acesso LTE/UMTS/GSM no lado WAN, podendo acessar a banda larga sem fio baseada em pacotes.
Função WLAN AP: A interface WLAN AP compatível com 802.11 a/b/g/n/ac é fornecida, usada para redes sem fio em casa. A interface é compatível com o padrão IEEE 802.11 a/b/g/n/ac e a autenticação de segurança WPA/WPA2-PSK/WPA2-PSK/WEP.
DHCP/DNS: O servidor DHCP aloca dinamicamente endereços IP para PCs. O DNS analisa nomes de domínio.
Gerenciamento Web: Você pode configurar, modificar e consultar as informações de configuração do B525s-23a.
Roteamento e NAT: Capacidade de roteamento de alta velocidade. Com o NAT integrado, o B525s-23a, juntamente com dispositivos de rede de banda larga sem fio baseados em pacotes, pode fornecer soluções flexíveis de acesso de banda larga e esquemas de rede.

Lista de Embalagem

Table 6-1 Lista de embalagem

Descrição	Quantidade	Observações
Gateway Sem Fio	1	Padrão
Adaptador de fonte de alimentação	1	Padrão
Início Rápido	1	Padrão
Cabo Ethernet	1	Padrão
Cartão de garantia	1	Opcional
Cabo de telefone	1	Opcional

O gateway sem fio HUAWEI B525s-23a também fornece antena externa como opcional para você escolher.

Acrônimos e Abreviações

A
AC	Corrente Alternada
ARP	Address Resolution Protocol
AP	Ponto de Acesso (Access Point)
APN	Nome do Ponto de Acesso (Access Point Name)
C
CPE	Equipamento nas Instalações do Cliente (Customer Premises Equipment)
CS	Comutação de Circuito (Circuit Switch)
CSFB	Fallback com Comutação de Circuito (Circuit Switched Fallback)
D
DHCP	Protocolo de Configuração Dinâmica de Host (Dynamic Host Configuration Protocol)
DL	Downlink
DNS	Servidor de Nome de Domínio (Domain Name Server)
G
GE	Gigabit Ethernet
H
HSPA	Acesso de Pacote de Alta Velocidade (High Speed Packet Access)
HSPA+	Acesso de Pacote de Alta Velocidade Plus (High Speed Packet Access Plus)
HSDPA	Acesso de Pacote de Downlink de Alta Velocidade (High Speed Downlink Packet Access)
HSUPA	Acesso de Pacote de Uplink de Alta Velocidade (High Speed Uplink Packet Access)
I
IP	Protocolo de Internet (Internet Protocol)
ICMP	Protocolo de Mensagens de Controle da Internet (Internet Control Message Protocol)
L
LAN	Rede Local (Local Area Network)
LED	Diodo Emissor de Luz (Light Emitting Diode)
LTE	Evolução de Longo Prazo (Long Term Evolution)
M
MCS	Esquema de Modulação e Codificação (Modulation and Coding Scheme)
N
NAT	Tradução de Endereço de Rede (Network Address Translation)
P
POTS	Serviço Telefônico Antigo Simples (Plain Old Telephone Service)
T
TKIP	Protocolo de Integridade de Chave Temporal (Temporal Key Integrity Protocol)
U
UMTS	Sistema Universal de Telecomunicações Móveis (Universal Mobile Telecommunications System)
UL	Uplink
V
VoIP	Voz sobre Protocolo de Internet (Voice over Internet Protocol)
W
WAN	Rede de Longa Distância (Wide Area Network)
WLAN	Rede Local Sem Fio (Wireless Local Area Network)
WCDMA	Acesso Múltiplo por Divisão de Código de Banda Larga (Wideband Code Division Multiple Access)
Wi-Fi	Fidelidade Sem Fio (Wireless Fidelity)

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Roteador LTE Huawei B525s-23a
