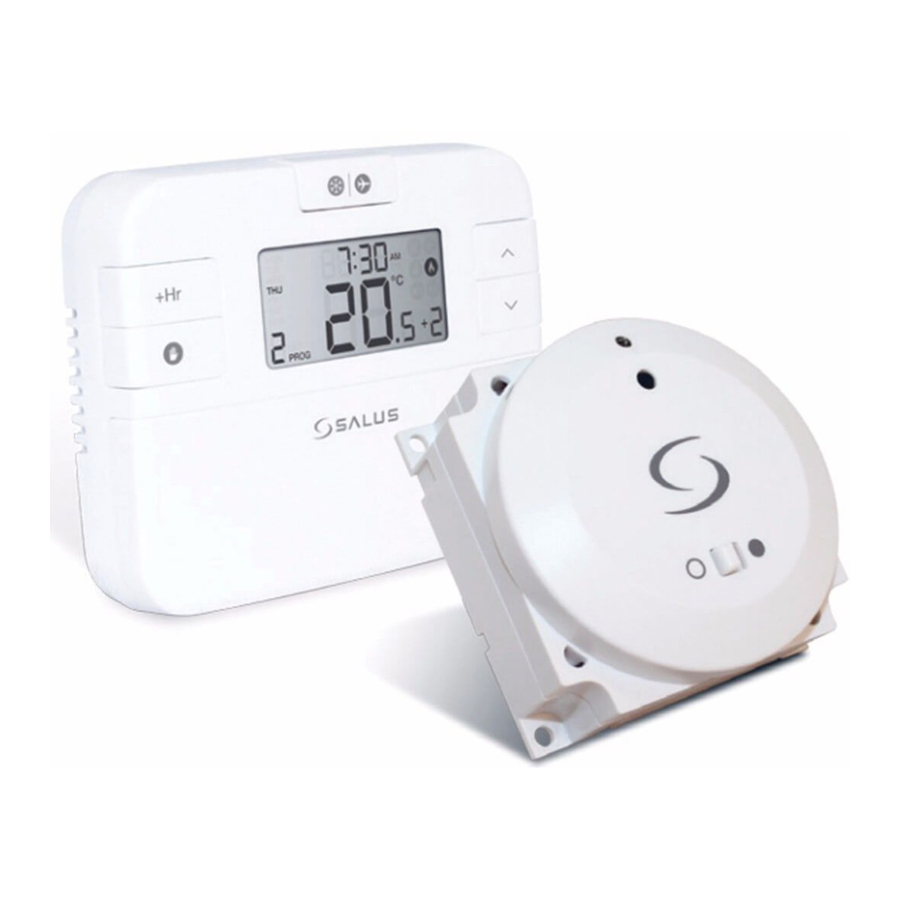

Salus Controls RT510BC - Krótki przewodnik po termostacie

Wprowadzenie

Termostat RT510TX włącza lub wyłącza system grzewczy, w zależności od potrzeb, zgodnie z ustawionym czasem i temperaturą. Może być używany z integralnym wtykowym sterownikiem kotła RF RXBC605. Sterownik kotła RF jest bezpośrednim zamiennikiem podstawowego zegara sterującego lub zaślepki, zwykle dostarczanej z kotłem. Instalacja sterownika kotła RF zajmuje kilka minut. Po zainstalowaniu możesz korzystać ze wszystkich funkcji sterowania termostatu RT510TX.

Zgodność produktu

Ten produkt jest zgodny z zasadniczymi wymaganiami i innymi stosownymi postanowieniami następujących dyrektyw UE: EMC 2014/30/UE, LVD 2014/35/UE, RED 2014/53/UE i RoHS 2011/65/UE. Pełny tekst Deklaracji Zgodności UE jest dostępny na stronie www.saluslegal.com

868.0-868.6MHz; <13dBm

Informacje dotyczące bezpieczeństwa

Używaj zgodnie z przepisami. Wyłącznie do użytku w pomieszczeniach. Chroń urządzenie przed wilgocią. Odłącz urządzenie przed czyszczeniem suchą szmatką. To akcesorium musi być zamontowane przez kompetentną osobę, a instalacja musi być zgodna z wytycznymi, normami i przepisami obowiązującymi w mieście, kraju lub stanie, w którym produkt jest instalowany. Niezastosowanie się do odpowiednich norm może prowadzić do ścigania.

Zawsze odłączaj zasilanie sieciowe prądem zmiennym przed instalacją lub pracami na elementach wymagających zasilania 230 VAC 50Hz.

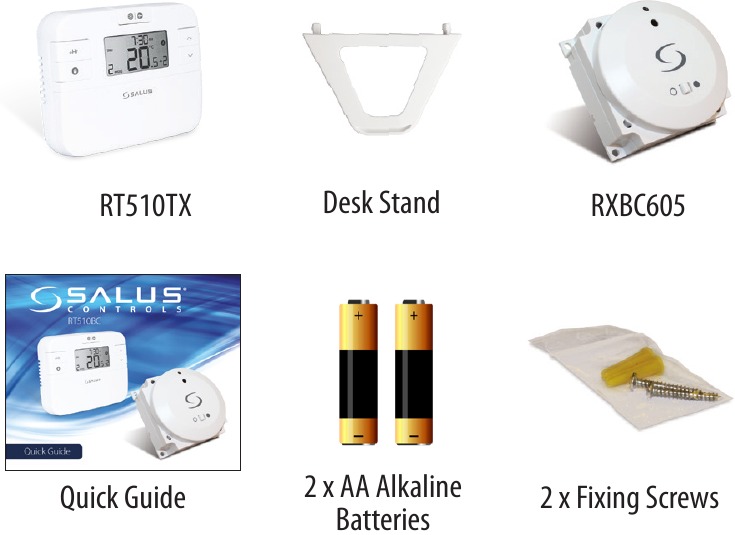

Zawartość pudełka

Instalacja RXBC605

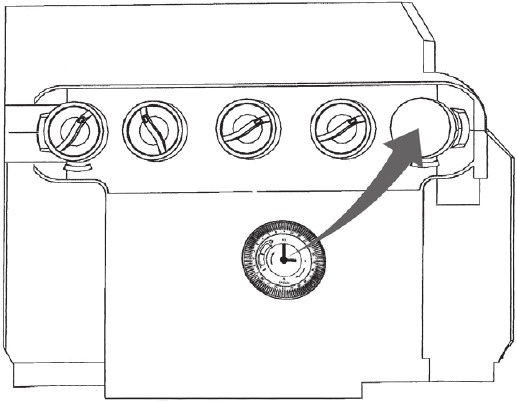

1. Zdejmij przedni panel kotła.
2. Wyciągnij mechaniczny zegar sterujący.
3. Nie usuwaj pętli kotła.
4. Podłącz wtyczkę elektryczną.
5. Wsuń sterownik kotła do obudowy.
6. Załóż ponownie przedni panel, upewniając się, że jest dobrze uszczelniony.
7. Włącz zasilanie kotła i sprawdź, czy działa prawidłowo.

Zaciski przewodów RXBC605

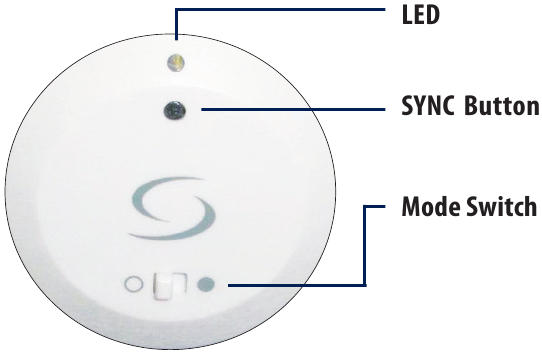

Elementy sterujące RXBC605

LED - Świeci się, gdy termostat wymaga ciepła.

Button SYNC - Służy tylko do parowania komunikacji RF.

Przełącznik trybu
AUTO / MANUAL Przełącznik umożliwia ręczne włączenie sterownika kotła, jeśli jest to wymagane.

Pozycja przełącznika RXBC605

1. Tryb AUTO. Gdy przełącznik na sterowniku kotła jest w pozycji AUTO (normalnej), sterownik kotła automatycznie odbiera sygnał RF z nadajnika i steruje kotłem na podstawie programowania nadajnika.

2. Tryb MANUAL. Użytkownik może również przesunąć przełącznik do pozycji MANUAL; w tym trybie kocioł będzie zawsze włączony, a wskaźnik LED będzie również stale świecił. Tryb ręczny powinien być używany tylko jako tymczasowe sterowanie w przypadku wystąpienia problemów z komunikacją z termostatem.

Gdy termostat pracuje w trybie NORMALNYM, jeśli sterownik kotła nie otrzymał sygnału z nadajnika przez 1 godzinę, sterownik kotła wyłączy kocioł, a wskaźnik LED będzie stale migał (dwa razy na sekundę). Po otrzymaniu prawidłowego sygnału WŁĄCZENIA lub WYŁĄCZENIA sterownik kotła będzie odpowiednio sterował systemem grzewczym.

Funkcje przycisków RT510TX

Klawisz	Funkcja
	Naciśnij raz, aby aktywować tryb ochrony przed zamarzaniem Naciśnij przez 3 sekundy, aby aktywować tryb wakacyjny
	Naciśnij raz, aby aktywować/dezaktywować funkcję Boost (doładowanie)
	Naciśnij raz, aby wejść/wyjść z funkcji stałego nadpisania (Permanent Override)
	Przycisk zwiększania
	Przycisk zmniejszania
	Wybierz ustawienia zegara lub programu
	Naciśnij, aby potwierdzić ustawienia
	Naciśnij raz, aby wejść/wyjść z trybu testowego Naciśnij przez 3 sekundy, aby wejść/wyjść z trybu parowania
	Naciśnij przyciski przez 3 sekundy, aby wejść do trybu instalatora
	Naciśnij przyciski przez 3 sekundy, aby wejść do ustawień zegara

Ustawienia przełącznika DIP RT510TX

Przełączniki DIP znajdują się z tyłu termostatu.

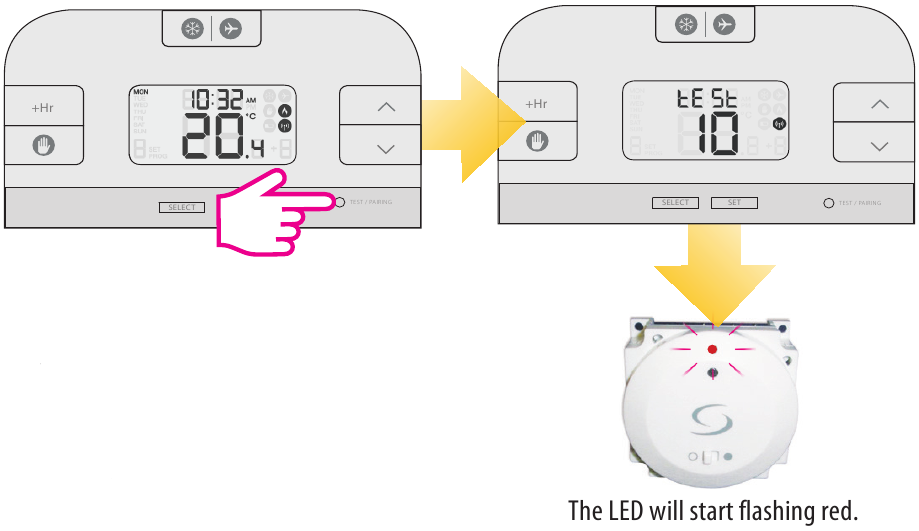

Testowanie procesu parowania

Podczas testowego parowania sterownik kotła powinien migać, potwierdzając parowanie. Jeśli tak się nie dzieje, postępuj zgodnie z procesem parowania.

Po wejściu w tryb testowego parowania, po 10 minutowym odliczaniu termostat przekroczy limit czasu.

Proces parowania

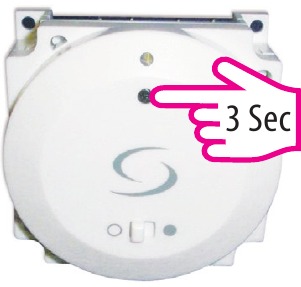

1. Naciśnij przycisk SYNC przez 3 sekundy, aż dioda LED zacznie migać.

2. LG+5V jest gotowy do sparowania z termostatem.

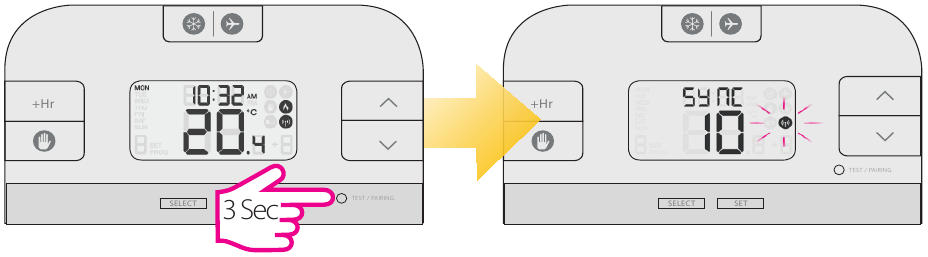

3. Rozpocznij proces parowania

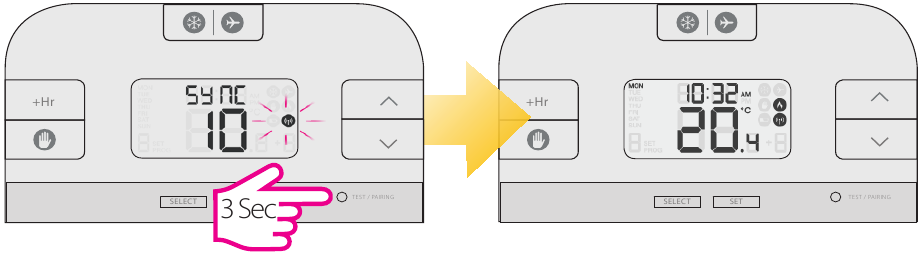

4. Zakończ proces parowania


Gdy dioda LED przestanie migać, naciśnij przycisk TEST / PAIRING przez 3 sekundy.

Po sparowaniu zamknij panel sterowania kotła.

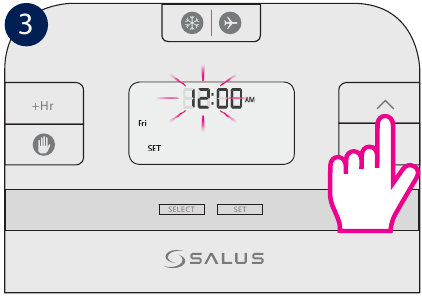

Ustawianie daty i godziny

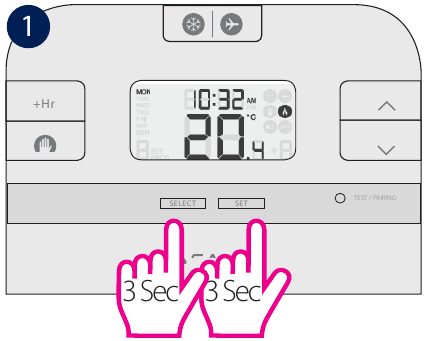

1. Naciśnij jednocześnie przyciski przez 3 sekundy.

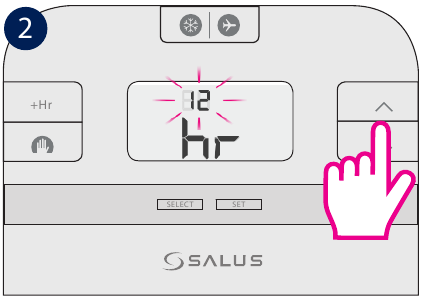

2. Naciśnij przycisk GÓRA lub DÓŁ, aby wybrać format godziny, a następnie naciśnij SELECT (wybierz), aby potwierdzić swój wybór.

3. Naciśnij przycisk GÓRA lub DÓŁ, aby wybrać godzinę, a następnie naciśnij SELECT (wybierz), aby potwierdzić swój wybór.

4. Naciśnij przycisk GÓRA lub DÓŁ, aby wybrać minuty, a następnie naciśnij SELECT (wybierz), aby potwierdzić swój wybór.

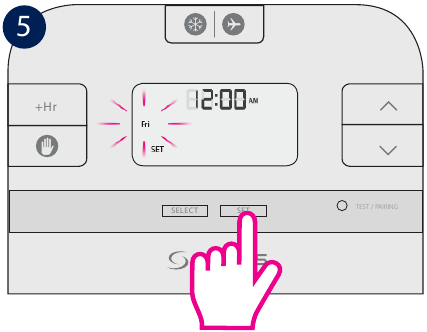

5. Naciśnij SET (ustaw), aby powrócić do ekranu głównego.

6. Wykonaj te same kroki, aby ustawić dzień.

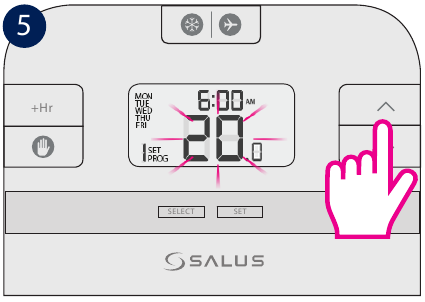

Programowanie

Możesz tworzyć spersonalizowane programy dla swojego sterownika. Masz możliwość wyboru programu 5-2 dniowego lub dziennego, używając parametru d04 z trybu Instalatora.

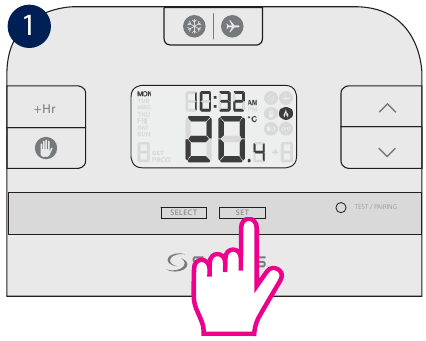

1. Naciśnij SET (ustaw), aby zmienić swoje programy.


2. Naciśnij przycisk GÓRA lub DÓŁ, aby wybrać Dzień Powszedni/Weekend/ Dzień i naciśnij SELECT (wybierz).

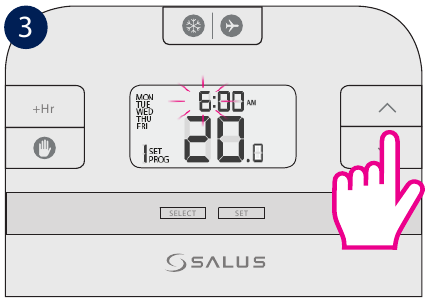

3. Naciśnij przycisk GÓRA lub DÓŁ, aby ustawić godzinę i naciśnij SELECT (wybierz), aby potwierdzić swój wybór.

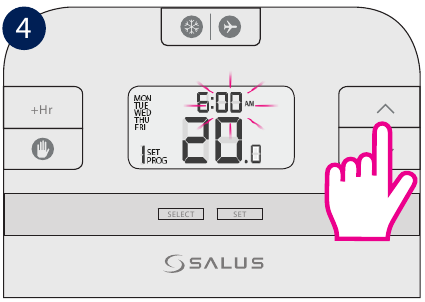

4. Naciśnij przycisk GÓRA lub DÓŁ, aby ustawić minuty i naciśnij SELECT (wybierz), aby potwierdzić swój wybór.

5. Naciśnij przycisk GÓRA lub DÓŁ, aby ustawić temperaturę i naciśnij SELECT (wybierz), aby potwierdzić swój wybór.

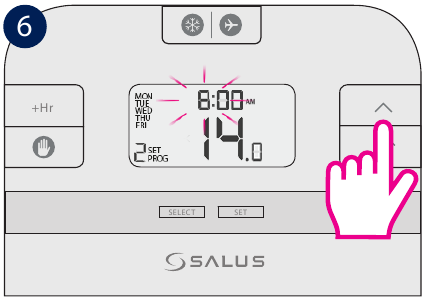

6. Postępuj zgodnie z tą samą procedurą dla następnego zestawu czasu.


Po dokonaniu wszystkich zmian, naciśnij SET (ustaw), aby potwierdzić wszystkie swoje wybory i powrócić do ekranu głównego.

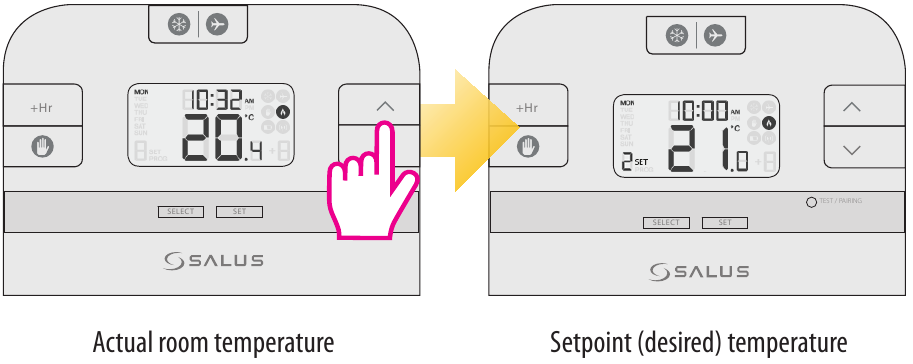

Sprawdź nastawioną (żądaną) temperaturę

Tymczasowe nadpisanie

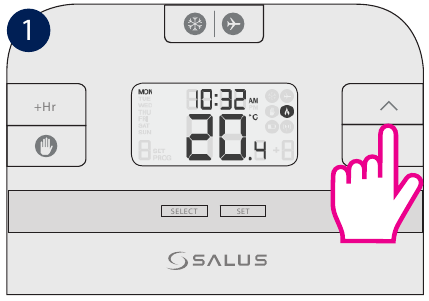

1. Naciśnij przycisk GÓRA lub DÓŁ, aby sprawdzić nastawioną temperaturę.

2. Naciśnij przycisk GÓRA lub DÓŁ, aby ustawić temperaturę.

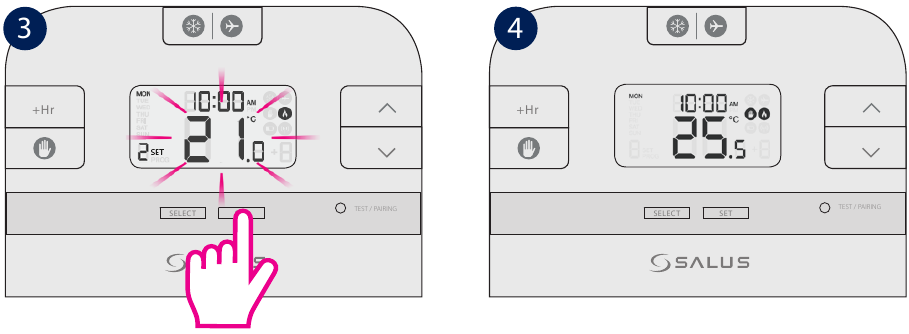

3. Naciśnij SET (ustaw), aby potwierdzić zmiany.

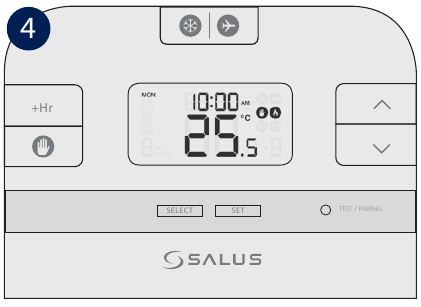

Stałe nadpisanie

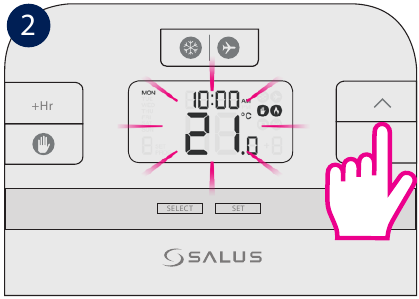

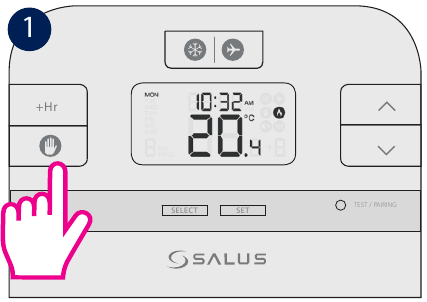

1. Naciśnij OVERRIDE (nadpisz), aby aktywować tryb.

2. Naciśnij przycisk GÓRA lub DÓŁ, aby ustawić temperaturę.

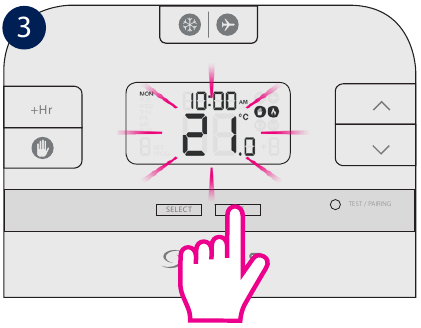

3. Naciśnij SET (ustaw), aby potwierdzić zmiany.


4. Znak Nadpisania pojawi się na ekranie głównym.


Funkcja Boost

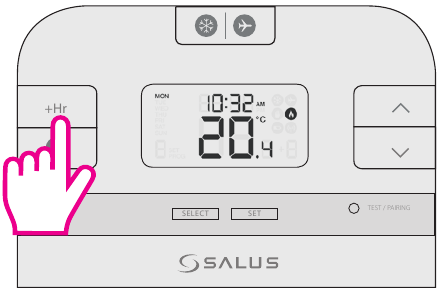

Naciśnij +Hr, aby aktywować funkcję Boost.

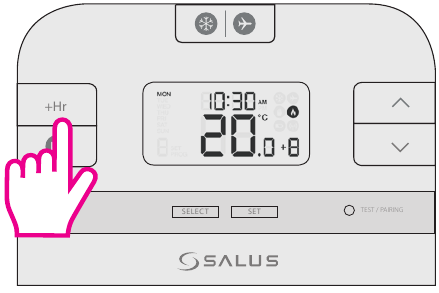

Naciśnij +Hr, aby ustawić godziny Boost, a następnie naciśnij przycisk GÓRA lub DÓŁ, aby ustawić temperaturę Boost dla okresu Boost.

Ochrona przed zamarzaniem

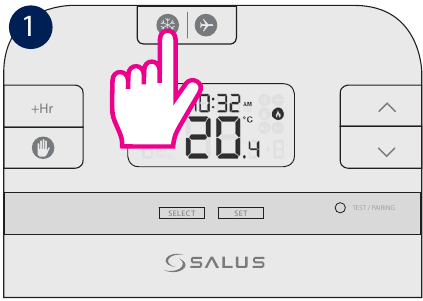

1. Naciśnij raz przycisk FROST (mróz), aby aktywować funkcję.

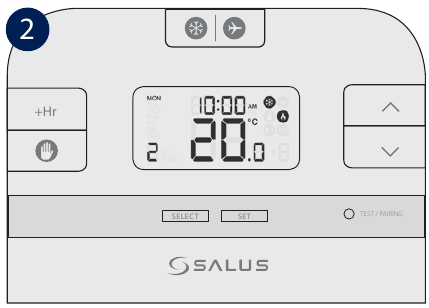

2. Tryb Ochrony przed mrozem WŁĄCZONY.


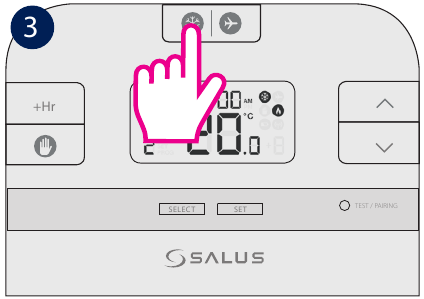

3. Naciśnij raz przycisk FROST (mróz), aby dezaktywować funkcję.

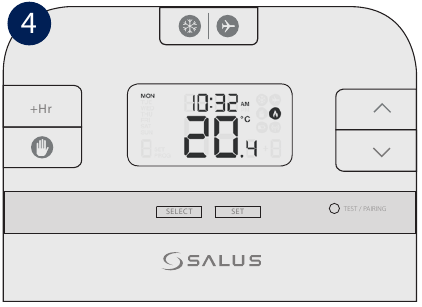

4. Tryb Ochrony przed mrozem WYŁĄCZONY.


Temperaturę ochrony przed zamarzaniem można sprawdzić, naciskając raz przycisk GÓRA, ale można ją zmienić tylko w trybie Instalatora.

Tryb wakacyjny

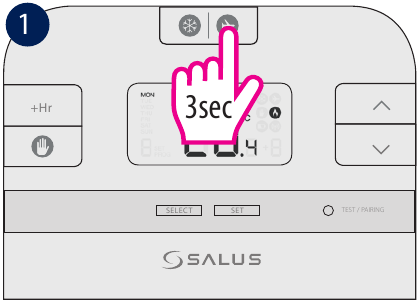

1. Naciśnij przycisk HOLIDAY (wakacje) przez 3 sekundy.

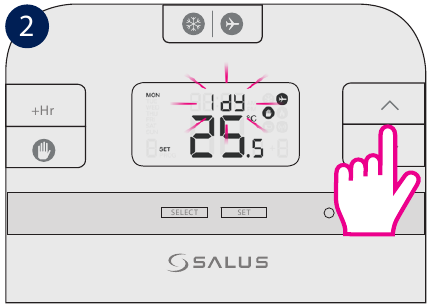

2. Naciśnij przycisk GÓRA lub DÓŁ, aby ustawić okres wakacji.

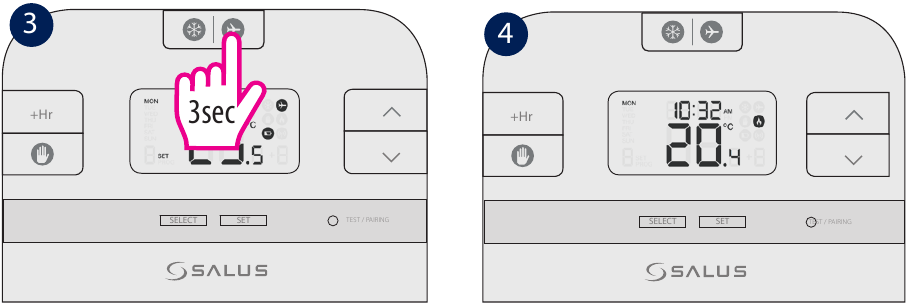

3. Naciśnij przycisk HOLIDAY (wakacje) przez 3 sekundy, aby wyjść z trybu wakacyjnego.

   Możesz również wyjść z trybu wakacyjnego, ustawiając dni na zero.

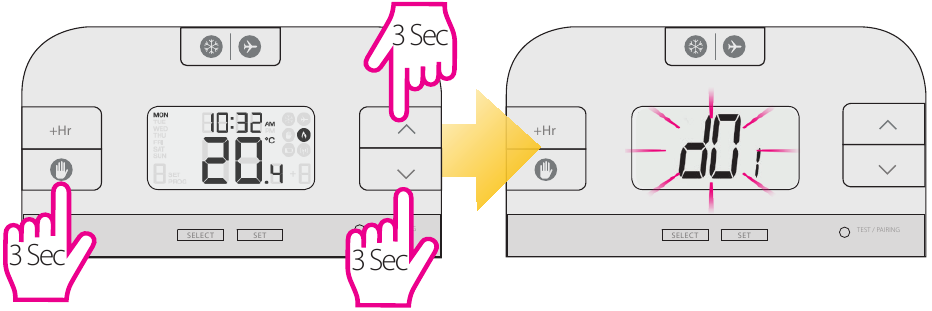

Tryb instalatora

Naciśnij jednocześnie trzy przyciski przez 3 sekundy.

Funkcja resetowania RT510TX

Wyjmij baterie, nie naciskając żadnego przycisku. Odczekaj 2 minuty i ponownie włóż baterie. Twoje urządzenie zostanie uruchomione ponownie.

Jeśli chcesz wymienić baterie, Twoje urządzenie użyje pamięci wewnętrznej do utworzenia kopii zapasowej ustawień.
Masz 30 sekund na wymianę baterii przed utratą ustawień.
