Salus Controls RT510BC - Rýchly návod na obsluhu termostatu

Obsah

Úvod

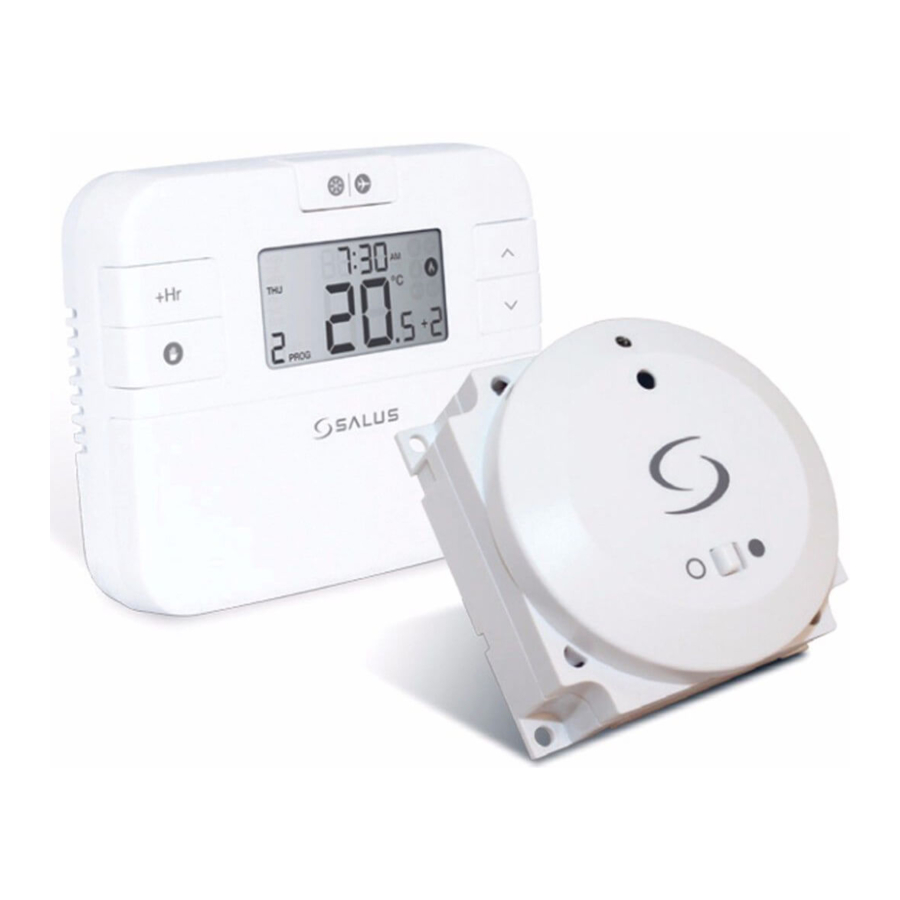

Termostat RT510TX zapne alebo vypne váš vykurovací systém podľa potreby, v súlade s časom a teplotou, ktoré ste nastavili. Môže sa používať s integrovaným zásuvným RF ovládačom kotla RXBC605. RF ovládač kotla je priama náhrada za základné hodiny alebo záslepku, ktoré sa zvyčajne dodávajú s kotlom. Inštalácia RF ovládača kotla trvá niekoľko minút. Po inštalácii budete môcť využívať všetky funkcie ovládania termostatu RT510TX.

Súlad produktu

Tento produkt spĺňa základné požiadavky a ďalšie relevantné ustanovenia nasledujúcich smerníc EÚ: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU a RoHS 2011/65/EU. Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na www.saluslegal.com

868.0-868.6MHz; <13dBm

Bezpečnostné informácie

Používajte v súlade s predpismi. Len na vnútorné použitie. Udržujte zariadenie úplne suché. Pred čistením suchou handričkou odpojte zariadenie. Toto príslušenstvo musí namontovať kompetentná osoba a inštalácia musí byť v súlade s pokynmi, normami a predpismi platnými pre mesto, krajinu alebo štát, v ktorom je produkt inštalovaný. Nedodržanie príslušných noriem môže viesť k stíhaniu.

nebezpečenstvo úrazu elektrickým prúdom Pred inštaláciou alebo prácou na akýchkoľvek komponentoch, ktoré vyžadujú napájanie 230 VAC 50 Hz, vždy odpojte napájanie zo siete.

Obsah balenia

Inštalácia RXBC605

Inštalácia RXBC605

  1. Odstráňte predný panel z kotla.
  2. Vytiahnite mechanický časovač.
  3. Neodstraňujte slučku kotla.
  4. Pripojte elektrickú zástrčku.
  5. Zasuňte ovládanie kotla do krytu.
  6. Nasaďte predný panel a uistite sa, že je dobre utesnený.
  7. Zapnite kotol a skontrolujte správnu funkciu.

Zapojenie svoriek RXBC605

Svorka Identifikátor Popis
1 N Neutrálny
2 L Živý vstup (230V AC)
3 COM Spoločná svorka (bez napätia)
4 N.O. Normálne otvorená

Používateľské ovládacie prvky RXBC605

Používateľské ovládacie prvky RXBC605

LED - Bude svietiť, keď termostat vyžaduje teplo.

Tlačidlo SYNC - Používa sa len na spárovanie RF komunikácie.

Prepínač režimu
Prepínač AUTO / MANUAL (RUČNÝ) vám umožňuje manuálne zapnúť ovládanie kotla, ak je to potrebné.

Poloha prepínača RXBC605

  1. Režim AUTO. Keď je prepínač na ovládači kotla v polohe AUTO (normálna), ovládač kotla automaticky prijme RF signál z vysielača a bude ovládať kotol na základe programovania vysielača.
  2. Režim MANUAL (RUČNÝ). Používateľ môže tiež presunúť prepínač do polohy MANUAL (RUČNÝ); keď je v tomto režime, kotol bude vždy zapnutý a LED indikátor bude tiež neustále svietiť. Manuálny režim sa má používať len ako dočasné ovládanie, ak sa vyskytnú problémy s komunikáciou z termostatu.

informácie Keď termostat pracuje v režime NORMAL (NORMÁLNY), ak ovládač kotla neprijal signál z vysielača po 1 hodine, ovládač kotla vypne kotol a LED indikátor bude neustále blikať (dvakrát každú sekundu). Keď ovládač kotla prijme platný signál ON (ZAP.) alebo OFF (VYP.), ovládač kotla bude ovládať vykurovací systém zodpovedajúcim spôsobom.

Funkcie tlačidiel RT510TX

Kláves Funkcia
  1. Jedným stlačením aktivujete režim ochrany pred mrazom (Frost Mode)
  2. Stlačením na 3 sekundy aktivujete režim dovolenky (Holiday Mode)
Jedným stlačením aktivujete/deaktivujete funkciu Boost (Zvýšenie)
Jedným stlačením vstúpite/vystúpite z funkcie Permanent Override (Trvalé prepísanie)
Tlačidlo zvýšenia
Tlačidlo zníženia
Vyberte nastavenia hodín alebo programu
Stlačením potvrdíte svoje nastavenia
  1. Jedným stlačením vstúpite/vystúpite do testovacieho režimu (Test Mode)
  2. Stlačením na 3 sekundy vstúpite/vystúpite do režimu párovania (Pairing Mode)
Stlačením tlačidiel na 3 sekundy vstúpite do režimu inštalátora (Installer Mode)
Stlačením tlačidiel na 3 sekundy vstúpite do nastavení hodín (Clock Settings)

Nastavenia DIP prepínačov RT510TX

DIP prepínače sa nachádzajú na zadnej strane termostatu.

Funkcia ovládania TPI Rozsah
Prevádzka Keď je na DIP prepínači č. 2 vybratá možnosť TPI, DIP prepínač č. 1 je funkčný. Môžete si vybrať cykly za hodinu medzi nižšou úrovňou komfortu (6CPH) a vyššou úrovňou komfortu (9CPH). Keď je na DIP prepínači č. 2 vybratá možnosť Rozsah, DIP prepínač č. 1 nie je funkčný. Presnosť teploty vášho termostatu je nastavená na ± 0,25°C.

Testovanie procesu párovania

informácie Počas testovacieho párovania by mal ovládač kotla blikať, čím potvrdí párovanie. Ak nie, postupujte podľa procesu párovania.

Testovanie procesu párovania
informácie Po vstupe do testovacieho režimu párovania sa termostat po 10 minútovom odpočítavaní vypne.

Proces párovania

  1. Stlačte tlačidlo SYNC na 3 sekundy, kým LED dióda nezačne blikať.
  2. LG+5V je pripravený na spárovanie s vaším termostatom.
  1. Začnite proces párovania
    Začnite proces párovania
  2. Ukončite proces párovania
    Ukončite proces párovania

Keď LED dióda prestane blikať, stlačte tlačidlo TEST / PAIRING (TEST / PÁROVANIE) na 3 sekundy.

informácie Po spárovaní zatvorte ovládací panel kotla.

Nastavenie času a dátumu

  1. Stlačte súčasne tlačidlá na 3 sekundy.
    Setting Time and Date - Step 1
  2. Stlačte HORE (UP) alebo DOLE (DOWN) pre výber formátu hodín a potom stlačte SELECT (vybrať) pre potvrdenie vašej voľby.
    Setting Time and Date - Step 2
  3. Stlačte HORE (UP) alebo DOLE (DOWN) pre výber hodiny a potom stlačte SELECT (vybrať) pre potvrdenie vašej voľby.
    Setting Time and Date - Step 3
  4. Stlačte HORE (UP) alebo DOLE (DOWN) pre výber minút a potom stlačte SELECT (vybrať) pre potvrdenie vašej voľby.
    Setting Time and Date - Step 4
  5. Stlačte SET (nastaviť) pre návrat na hlavnú obrazovku (Main Screen).
    Setting Time and Date - Step 5
  6. Pokračujte rovnakými krokmi pre nastavenie dňa.
    Setting Time and Date - Step 6

Programovanie

Môžete si vytvoriť prispôsobené programy pre váš ovládač. Máte možnosť vybrať si medzi 5-2 dňovým programom alebo denným programom pomocou parametra d04 z režimu inštalátora (Installer mode).

5-2 dňový program 24h program
Pracovné dni 24h
6 sád času/kanálu 6 sád času/kanálu
Víkendy
6 sád času/kanálu
Celkovo: 12 nastavení/týždeň Celkovo: 42 nastavení/týždeň
  1. Stlačte SET (nastaviť) pre zmenu vašich programov.
    Programming - Step 1
  2. Stlačte HORE (UP) alebo DOLE (DOWN) pre výber Pracovný deň/Víkend/Deň a stlačte SELECT (vybrať).
    Programming - Step 2
  3. Stlačte HORE (UP) alebo DOLE (DOWN) pre nastavenie hodiny a stlačte SELECT (vybrať) pre potvrdenie vašej voľby.
    Programming - Step 3
  4. Stlačte HORE (UP) alebo DOLE (DOWN) pre nastavenie minút a stlačte SELECT (vybrať) pre potvrdenie vašej voľby.
    Programming - Step 4
  5. Stlačte HORE (UP) alebo DOLE (DOWN) pre nastavenie teploty a stlačte SELECT (vybrať) pre potvrdenie vašej voľby.
    Programming - Step 5
  6. Postupujte rovnako pre ďalšiu sadu času.
    Programming - Step 6

information Po vykonaní všetkých zmien stlačte SET (nastaviť) pre potvrdenie všetkých vašich volieb a pre návrat na hlavnú obrazovku (Main Screen).

Kontrola nastavenej (požadovanej) teploty

Review the Setpoint (desired) temperature

Dočasné prepísanie

  1. Stlačte HORE (UP) alebo DOLE (DOWN) pre kontrolu nastavenej teploty.
    Temporary Override - Step 1
  2. Stlačte HORE (UP) alebo DOLE (DOWN) pre nastavenie teploty.
    Temporary Override - Step 2
  3. Stlačte SET (nastaviť) pre potvrdenie zmien.
    Temporary Override - Step 3

Trvalé prepísanie

  1. Stlačte OVERRIDE (prepísať) pre aktiváciu režimu.
    Permanent Override - Step 1
  2. Stlačte HORE (UP) alebo DOLE (DOWN) pre nastavenie teploty.
    Permanent Override - Step 2
  3. Stlačte SET (nastaviť) pre potvrdenie zmien.
    Permanent Override - Step 3
  4. Znak prepísania (Override) sa zobrazí na hlavnej obrazovke (Main screen).
    Permanent Override - Step 4

Funkcia Boost

Stlačte +Hr pre aktiváciu funkcie Boost.
Boost function - Step 1

Stlačte +Hr pre nastavenie hodín Boost a potom stlačte HORE (UP) alebo DOLE (DOWN) pre nastavenie teploty Boost pre vaše obdobie Boost.
Boost function - Step 2

Ochrana pred mrazom

  1. Stlačte tlačidlo FROST (mráz) raz pre aktiváciu funkcie.
    Frost protection - Step 1
  2. Režim ochrany pred mrazom ZAPNUTÝ (Frost Mode ON).
    Frost protection - Step 2
  3. Stlačte tlačidlo FROST (mráz) raz pre deaktiváciu funkcie.
    Frost protection - Step 3
  4. Režim ochrany pred mrazom VYPNUTÝ (Frost Mode OFF).
    Frost protection - Step 4

information Teplotu ochrany pred mrazom je možné skontrolovať stlačením tlačidla HORE (UP) raz, ale je možné ju zmeniť iba v režime inštalátora (Installer Mode).

Režim dovolenky

  1. Stlačte tlačidlo HOLIDAY (dovolenka) na 3 sekundy.
    Holiday Mode - Step 1
  2. Stlačte tlačidlo HORE (UP) alebo DOLE (DOWN) pre nastavenie obdobia dovolenky.
    Holiday Mode - Step 2
  3. Stlačte tlačidlo HOLIDAY (dovolenka) na 3 sekundy pre ukončenie režimu dovolenky (Holiday Mode).
    Holiday Mode - Step 3
    information Režim dovolenky (Holiday Mode) môžete ukončiť aj nastavením dní na nulu.

Režim inštalátora

Installer ModeStlačte tri tlačidlá súčasne na 3 sekundy.

dxx Funkcia Parameter Predvolená hodnota
d01 Kroky zobrazenia teploty 0.1°C alebo 0.5°C 0.5°C
d02 Teplotný offset +/- 3.0°C 0.0°C
d03 Nastavená teplota ochrany pred mrazom 5.0°C - 17.0°C 5.0°C
d04 Výber programátora 5/2 alebo 24 hod (7d) 52d

Funkcia resetovania RT510TX

Vyberte batérie bez stlačenia akéhokoľvek tlačidla. Počkajte 2 minúty a vložte batérie späť. Vaše zariadenie sa reštartuje.

informácie Keď chcete vymeniť batérie, vaše zariadenie použije internú pamäť na zálohovanie vašich nastavení.
Na výmenu batérií máte 30 sekúnd, inak stratíte svoje nastavenia.

SALUS Controls plc
SALUS House Dodworth Business Park South
Whinby Road, Dodworth
Barnsley S75 3SP, UK
T: +44 (0) 1226 323961
E: sales@salus-tech.com
E: techsupport@salus-tech.com
www.salus-tech.com
