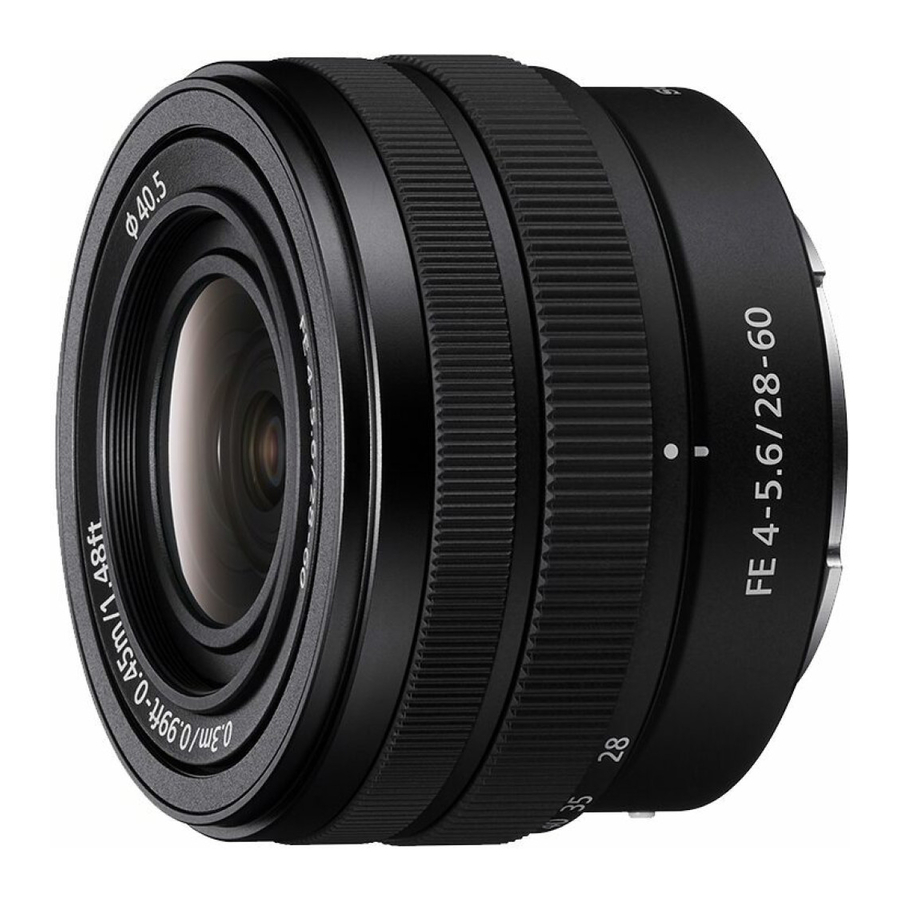

Manual e Vídeo de Análise da Lente SONY FE 28-60mm F4-5.6 (SEL2860)
Introdução
Este manual de instruções explica como usar as lentes. As precauções comuns a todas as lentes, como notas sobre o uso, encontram-se no documento separado "Precauções antes de usar". Certifique-se de ler ambos os documentos antes de usar a sua lente.
Esta lente foi projetada para câmaras com montagem tipo E do sistema de câmaras Sony α. Não pode usá-la em câmaras com montagem tipo A.
A FE 28-60mm F4-5.6 é compatível com a gama de um sensor de imagem de formato de 35 mm. Uma câmara equipada com um sensor de imagem de formato de 35 mm também pode ser configurada para fotografar no tamanho APS-C. Para obter detalhes sobre como configurar a sua câmara, consulte o respetivo manual de instruções.
Para obter mais informações sobre compatibilidade, visite o site da Sony na sua área ou consulte o seu revendedor da Sony ou o centro de assistência autorizado local da Sony.
Para Clientes nos E.U.A.
Para questões sobre o seu produto ou para o Centro de Assistência Sony mais próximo de si, ligue para 1-800-222-SONY (7669).
Declaração de Conformidade do Fornecedor
Nome Comercial: SONY
Modelo: SEL2860
Parte Responsável: Sony Electronics Inc.
Endereço: 16535 Via Esprillo, San Diego, CA 92127 U.S.A.
Número de Telefone: 858-942-2230
Este dispositivo está em conformidade com a parte 15 das regras da FCC.
A operação está sujeita às duas condições seguintes:
- Este dispositivo não pode causar interferência prejudicial, e
- este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causar operação indesejada.
Notas sobre o Uso
- Não deixe a lente exposta ao sol ou a uma fonte de luz forte. O mau funcionamento interno do corpo da câmara e da lente, fumo ou um incêndio podem resultar do efeito da focagem da luz. Se as circunstâncias exigirem deixar a lente sob a luz solar, certifique-se de colocar as tampas da lente.
- Ao fotografar contra o sol, mantenha o sol completamente fora do ângulo de visão. Caso contrário, os raios solares podem ser concentrados num ponto focal dentro da câmara, causando fumo ou um incêndio. Manter o sol ligeiramente fora do ângulo de visão também pode causar fumo ou um incêndio.
- Ao transportar uma câmara com a lente colocada, segure sempre firmemente a câmara e a lente.
- Não segure na parte da lente que se projeta ao fazer zoom.
- Esta lente não é à prova de água, embora tenha sido projetada com resistência ao pó e a salpicos em mente. Se usar na chuva, etc., mantenha as gotas de água longe da lente.
- Se a lente sozinha for agitada ou se uma câmara com a lente colocada for agitada enquanto a câmara estiver desligada, um componente interno da lente pode chocalhar. No entanto, isso não indica um mau funcionamento. Além disso, enquanto transporta a lente, o seu movimento pode fazer com que os grupos de lentes internas se agitem. No entanto, isso não afeta o desempenho dos grupos de lentes.
Precauções ao usar um flash
- Ao usar um flash, fotografe a pelo menos 1 m (3,3 pés) de distância do seu objeto.
- Com certas combinações de lente e flash, a lente pode bloquear parcialmente a luz do flash, resultando numa sombra na parte inferior da imagem. Nesse caso, ajuste a distância focal ou a distância de disparo antes de fotografar.
Vinhetas
- Ao usar a lente, os cantos do ecrã ficam mais escuros do que o centro. Para reduzir este fenómeno (chamado vinheta), feche a abertura em 1 a 2 pontos.
Identificação das Peças
- Anel de focagem
- Anel de zoom
- Índice de retração da lente
- Índice de distância focal
- Contactos da lente*
- Escala de distância focal
- Índice de montagem
- Anel de borracha da montagem da lente
* Não toque nos contactos da lente.
Colocar e Remover a Lente
- Antes de colocar/remover a lente, segure a lente pelo corpo de montagem. Não a segure por nenhum dos seus controlos de operação, como o anel de zoom ou o anel de focagem.
Para colocar a lente (Ver ilustração
)
- Remova a tampa traseira da lente e a tampa do corpo da câmara.
- Alinhe o índice branco no corpo da lente com o índice branco na câmara (índice de montagem), depois insira a lente na montagem da câmara e rode-a no sentido horário até que ela trave.
- Não pressione o botão de libertação da lente na câmara ao montar a lente.
- Não monte a lente num ângulo.
- Remova a tampa frontal da lente.
- Pode colocar/remover a tampa frontal da lente de duas maneiras, (1) e (2).
Para remover a lente
- Coloque a tampa frontal da lente.
- Enquanto mantém pressionado o botão de libertação da lente na câmara, rode a lente no sentido anti-horário até que ela pare, depois remova a lente. (Ver ilustração
![]()
)
)Preparação para Fotografar com a Câmara
Rode o anel de zoom até que o índice de distância focal fique dentro da escala de distância focal (
) para estender a lente.
Para retrair a lente (Ver ilustração
)
Rode o anel de zoom até que o índice de retração da lente alcance o índice de distância focal para retrair a lente.
Notas
- Quando o índice de distância focal estiver localizado fora da escala de distância focal
![]()
, as imagens podem não ser fotografadas corretamente. - Dependendo da câmara em uso, nenhum aviso aparece no monitor/visor traseiro, mesmo que a imagem seja fotografada quando o índice de distância focal estiver localizado fora da escala de distância focal. Nesse caso, as consequências são as seguintes:
- O valor da abertura é fixado em F14.
- A lente é mantida no modo de focagem manual, mas a focagem com o anel de focagem é desativada.
- Nas informações Exif da imagem fotografada quando o índice de distância focal estiver localizado fora da escala de distância focal, "(Retract)" ou "F0" é anexado no final do nome da lente.
Zoom
Rode o anel de zoom para estender a lente até a distância focal desejada (posição de zoom) dentro da escala de distância focal.
Focagem
Existem três maneiras de focar.
- Focagem automática
A câmara foca automaticamente. - DMF (Focagem manual direta)
Depois que a câmara foca em focagem automática, pode fazer um ajuste fino manualmente. - Focagem manual
Foca manualmente.
Para obter detalhes sobre as configurações de modo, consulte o manual de instruções fornecido com a câmara.
Especificações
| Nome do produto (Nome do modelo) | FE 28-60mm F4-5.6 (SEL2860) |
| Distância focal (mm) | 28-60 |
| Distância focal equivalente a 35 mm* (mm) 1 | 42-90 |
| Grupos de lentes-elementos | 7-8 |
| Ângulo de visão 1* 2 | 75°-40° |
| Ângulo de visão 2* 2 | 54°-27° |
| Focagem mínima* 3 (m (pés)) | 0,3-0,45 (0,99-1,48) |
| Ampliação máxima (X) | 0,16 |
| Abertura mínima | f/22-f/32 |
| Diâmetro do filtro (mm) | 40,5 |
| Dimensões (diâmetro máximo × altura) (aprox., mm (pol.)) | 66,6 × 45 (2 5/8 × 1 13/16) |
| Massa (aprox., g (oz)) | 167 (5,9) |
| SteadyShot | Não |
*1 Esta é a distância focal equivalente no formato de 35 mm quando montada numa câmara digital de lentes intermutáveis equipada com um sensor de imagem de tamanho APS-C.
*2 O ângulo de visão 1 é o valor para câmaras de 35 mm, e o ângulo de visão 2 é o valor para câmaras digitais de lentes intermutáveis equipadas com um sensor de imagem de tamanho APS-C.
*3 A focagem mínima é a distância do sensor de imagem ao objeto.
- Dependendo do mecanismo da lente, a distância focal pode mudar com qualquer alteração na distância de disparo. As distâncias focais fornecidas acima pressupõem que a lente está focada no infinito.
Itens incluídos
(O número entre parênteses indica o número de peças.)
Lente (1), Tampa frontal da lente (1), Tampa traseira da lente (1), Conjunto de documentação impressa
O design e as especificações estão sujeitos a alterações sem aviso prévio.
é uma marca comercial da Sony Corporation.
